2015.5 OPEL INSIGNIA Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie215
poruszającego się z przodu na tym
samym pasie ruchu. Jest aktywny
przy prędkości powyżej 40 km/h.
Po wykryciu pojazdu
poprzedzającego, odległość
podawana w sekundach pojawia się
na wyświetlaczu informacyjnym
kierowcy 3 120.
W przypadku wyświetlacza Baselevel
ustawić Ustawienia X przyciskiem
Menu i wybrać Wskaźnik odległości
od pojazdu poprzedzającego za
pomocą pokrętła regulacji na dźwigni
kierunkowskazów 3 120.W przypadku wyświetlaczy Midlevel i
Uplevel wybrać menu Info i nacisnąć
o , aby wybrać Wskaźnik odległości
od pojazdu poprzedzającego 3 120.
Minimalna pokazywana odległość wynosi 0,5 s.
Jeśli z przodu nie ma żadnego
pojazdu lub jeśli znajduje się on poza
zasięgiem układu wskaźnika,
wyświetlane są dwie kreski: -.- s.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie wyświetla się
ustawiona odległość od
poprzedzającego pojazdu 3 201.
Wspomaganie hamowania
awaryjnego
Wspomaganie hamowania
awaryjnego pomaga ograniczyć
skutki czołowego zderzenia z
pojazdem lub przeszkodą, gdy kolizji
nie można już uniknąć przez
naciskanie pedału hamulca lub
manewrowanie kierownicą. Przed
uruchomieniem wspomaganiahamowania awaryjnego kierowca jest
ostrzegany przez system ostrzegania
o zderzeniu czołowym 3 211.
System wykorzystuje różne dane wejściowe (np. z czujnika
radarowego, wartość ciśnienia w
układzie hamulcowym, prędkość
pojazdu) w celu obliczenia
prawdopodobieństwa wystąpienia
zderzenia czołowego.
Wspomaganie hamowania
awaryjnego uruchamia się
automatycznie przy prędkości
przekraczającej prędkość marszu,
pod warunkiem że ustawienie
Automatyczne przygotowanie do
kolizji w menu personalizacji
ustawień nie jest wyłączone 3 133.
System obejmuje: ■ układ przygotowania do
hamowania
■ automatyczne hamowanie
awaryjne
■ przedni układ śledzenia ze
wspomaganiem hamowania

216Prowadzenie i użytkowanie9Ostrzeżenie
Korzystanie z systemu nie zwalnia
kierowcy z obowiązku uważnej
jazdy i obserwacji obszaru przed
pojazdem. System ma charakter wyłącznie pomocniczy. Kierowcamusi w dalszym ciągu korzystać z pedału hamulca, jeśli wymaga
tego sytuacja na drodze.
Układ przygotowania do
hamowania W przypadku zbliżania się do pojazdu poprzedzającego z prędkością
wskazującą na prawdopodobieństwo
zderzenia, układ przygotowania do
hamowania nieznacznie zwiększa
ciśnienie w układzie hamulcowym.
Pozwala to na skrócenie czasu
reakcji hamulców w przypadku
ręcznego lub automatycznego
włączenia hamowania.
Dzięki temu układ hamulcowy
pozostaje w stanie gotowości,
skracając czas do rozpoczęcia
hamowania.
Automatyczne hamowanie
awaryjne
Powyższa funkcja w ograniczonym
stopniu automatycznie włącza
hamulce po przygotowaniu układu
hamulcowego i bezpośrednio przed
wystąpieniem zderzenia, aby
ograniczyć prędkość pojazdu w chwili kolizji.
Poniżej prędkości 18 km/h funkcja
może włączyć hamowanie z pełną
intensywnością.
Przedni układ śledzenia ze wspomaganiem hamowania
Uzupełnieniem układu
przygotowania do hamowania i
funkcji automatycznego hamowania
awaryjnego jest przedni układ
śledzenia ze wspomaganiem
hamowania, który zwiększa czułość
systemu Brake Assist. W związku z
tym lekkie naciśnięcie hamulca
powoduje natychmiastowe
gwałtowne hamowanie. Układ ten
pomaga kierowcy w szybszym ibardziej intensywnym hamowaniu
przed wystąpieniem nieuchronnej
kolizji.9 Ostrzeżenie
Wspomaganie hamowania
awaryjnego nie umożliwia silnego hamowania bez interwencji
kierowcy ani nie pozwala na
automatyczne uniknięcie kolizji.
Zadaniem systemu jest
ograniczenie prędkości pojazdu
przed zderzeniem. Może on nie
zadziałać w przypadku wykrycia
nieruchomych pojazdów,
pieszych lub zwierząt. Po nagłej
zmianie pasa ruchu system
wykrywa pojazd poprzedzający
dopiero po pewnym czasie.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję, włączenie
hamulców oraz wykonanie
manewrów kierownicą, aby

Prowadzenie i użytkowanie217uniknąć zderzenia. Konstrukcja
systemu umożliwia jego działanie
przy zapiętych pasach
bezpieczeństwa wszystkich osób znajdujących się w pojeździe.
Ograniczenia systemu
Wspomaganie hamowania
awaryjnego działa z ograniczoną
wydajnością lub nie działa w ogóle
podczas opadów deszczu, śniegu i
na drogach silnie zapylonych,
ponieważ czujnik radarowy może być
pokryty warstwą wody, kurzu, lodu lub śniegu. Jeśli czujnik zostanie
przesłonięty, należy wyczyścić jego
osłonę.
W niektórych przypadkach
wspomaganie hamowania
awaryjnego może automatycznie
włączać hamulce w sytuacjach, w
których nie jest to konieczne,
przykładowo na parkingach
podziemnych, po wykryciu znaków drogowych na zakręcie lub pojazdów
na innym pasie ruchu. W takiej
sytuacji system działa prawidłowo i
pojazd nie wymaga naprawy. W celu
przerwania automatycznego
hamowania należy mocno wcisnąć
pedał przyspieszenia.
Ustawienia
Ustawienia można zmienić w menu personalizacji ustawień w kolorowym
wyświetlaczu informacyjnym.
Wybrać odpowiednie ustawienia w
Ustawienia , I Pojazd w kolorowym
wyświetlaczu kierowcy.
Kolorowy wyświetlacz informacyjny
3 128.
Personalizacja ustawień 3 133.
Usterka W razie wystąpienia potrzeby
serwisowania na wyświetlaczu
informacyjnym kierowcy wyświetla
się komunikat.
Jeśli system nie działa tak jak
powinien, na wyświetlaczu
informacyjnym kierowcy pojawiają się komunikaty.
Komunikaty pokazywane na
wyświetlaczu 3 131.

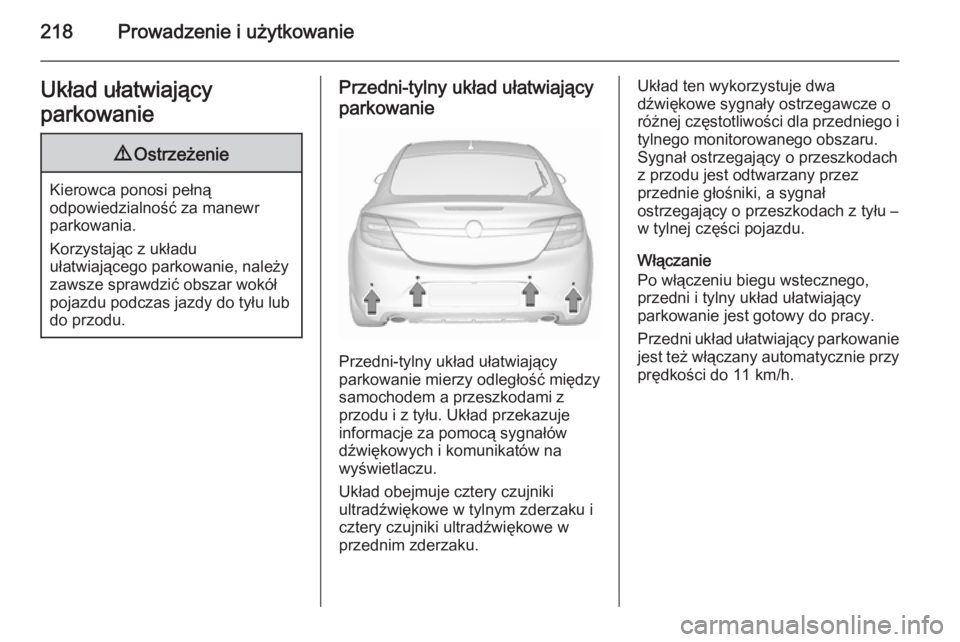

218Prowadzenie i użytkowanieUkład ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający
parkowanie
Przedni-tylny układ ułatwiający
parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ przekazuje
informacje za pomocą sygnałów
dźwiękowych i komunikatów na
wyświetlaczu.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i
cztery czujniki ultradźwiękowe w
przednim zderzaku.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i tylnego monitorowanego obszaru.
Sygnał ostrzegający o przeszkodach
z przodu jest odtwarzany przez
przednie głośniki, a sygnał
ostrzegający o przeszkodach z tyłu –
w tylnej części pojazdu.
Włączanie
Po włączeniu biegu wstecznego,
przedni i tylny układ ułatwiający
parkowanie jest gotowy do pracy.
Przedni układ ułatwiający parkowanie
jest też włączany automatycznie przy
prędkości do 11 km/h.

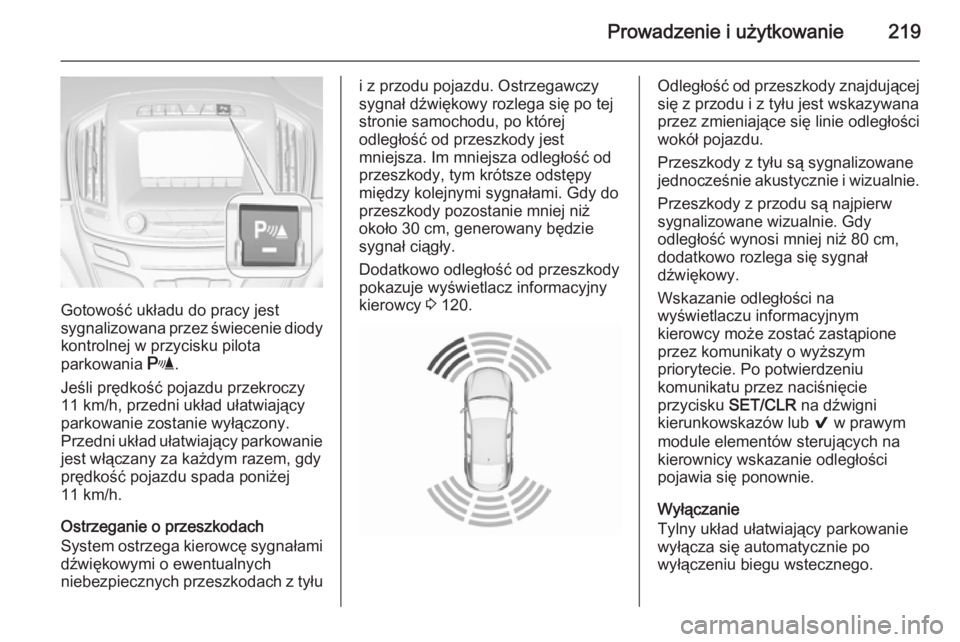

Prowadzenie i użytkowanie219
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Jeśli prędkość pojazdu przekroczy
11 km/h, przedni układ ułatwiający
parkowanie zostanie wyłączony.
Przedni układ ułatwiający parkowanie
jest włączany za każdym razem, gdy
prędkość pojazdu spada poniżej
11 km/h.
Ostrzeganie o przeszkodach
System ostrzega kierowcę sygnałami dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach z tyłu
i z przodu pojazdu. Ostrzegawczy
sygnał dźwiękowy rozlega się po tej
stronie samochodu, po której
odległość od przeszkody jest
mniejsza. Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Dodatkowo odległość od przeszkody pokazuje wyświetlacz informacyjny
kierowcy 3 120.Odległość od przeszkody znajdującej
się z przodu i z tyłu jest wskazywana
przez zmieniające się linie odległości
wokół pojazdu.
Przeszkody z tyłu są sygnalizowane
jednocześnie akustycznie i wizualnie.
Przeszkody z przodu są najpierw
sygnalizowane wizualnie. Gdy
odległość wynosi mniej niż 80 cm,
dodatkowo rozlega się sygnał
dźwiękowy.
Wskazanie odległości na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
przycisku SET/CLR na dźwigni
kierunkowskazów lub 9 w prawym
module elementów sterujących na
kierownicy wskazanie odległości pojawia się ponownie.
Wyłączanie
Tylny układ ułatwiający parkowanie wyłącza się automatycznie po
wyłączeniu biegu wstecznego.

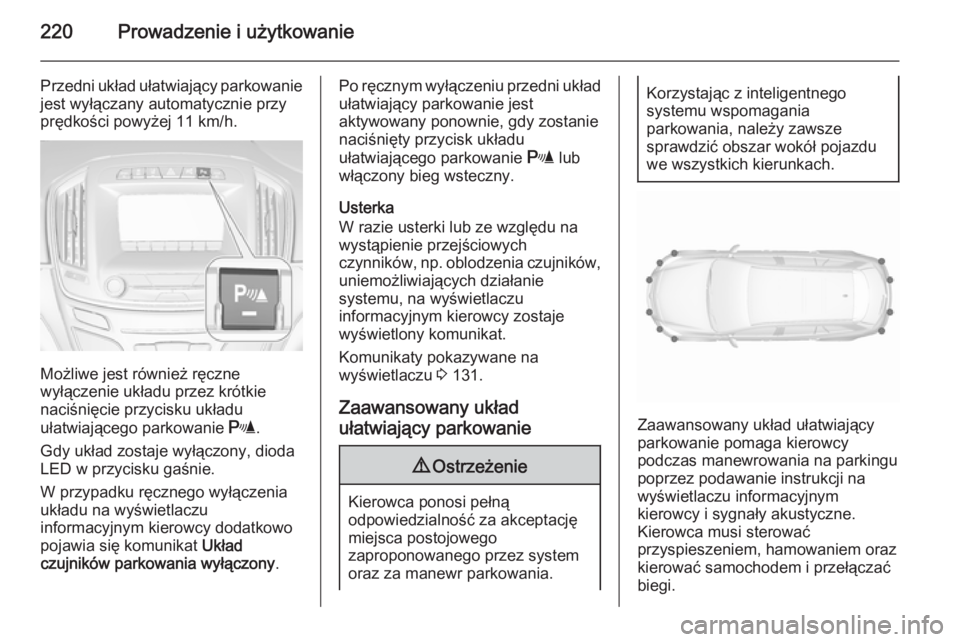

220Prowadzenie i użytkowanie
Przedni układ ułatwiający parkowanie
jest wyłączany automatycznie przy
prędkości powyżej 11 km/h.
Możliwe jest również ręczne
wyłączenie układu przez krótkie
naciśnięcie przycisku układu
ułatwiającego parkowanie r.
Gdy układ zostaje wyłączony, dioda
LED w przycisku gaśnie.
W przypadku ręcznego wyłączenia
układu na wyświetlaczu
informacyjnym kierowcy dodatkowo
pojawia się komunikat Układ
czujników parkowania wyłączony .
Po ręcznym wyłączeniu przedni układ
ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
naciśnięty przycisk układu
ułatwiającego parkowanie r lub
włączony bieg wsteczny.
Usterka
W razie usterki lub ze względu na wystąpienie przejściowych
czynników, np. oblodzenia czujników,
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy zostaje
wyświetlony komunikat.
Komunikaty pokazywane na
wyświetlaczu 3 131.
Zaawansowany układ
ułatwiający parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Zaawansowany układ ułatwiający
parkowanie pomaga kierowcy
podczas manewrowania na parkingu
poprzez podawanie instrukcji na
wyświetlaczu informacyjnym
kierowcy i sygnały akustyczne.
Kierowca musi sterować
przyspieszeniem, hamowaniem oraz
kierować samochodem i przełączać
biegi.

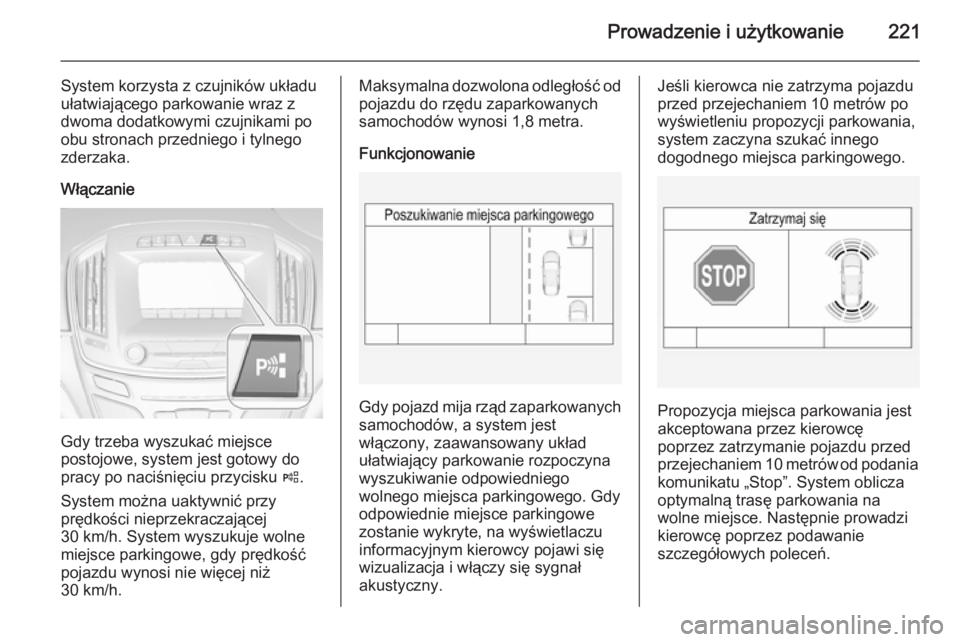

Prowadzenie i użytkowanie221
System korzysta z czujników układu
ułatwiającego parkowanie wraz z dwoma dodatkowymi czujnikami po
obu stronach przedniego i tylnego
zderzaka.
Włączanie
Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po naciśnięciu przycisku (.
System można uaktywnić przy
prędkości nieprzekraczającej
30 km/h. System wyszukuje wolne
miejsce parkingowe, gdy prędkość
pojazdu wynosi nie więcej niż
30 km/h.
Maksymalna dozwolona odległość od
pojazdu do rzędu zaparkowanych
samochodów wynosi 1,8 metra.
Funkcjonowanie
Gdy pojazd mija rząd zaparkowanych
samochodów, a system jest
włączony, zaawansowany układ
ułatwiający parkowanie rozpoczyna
wyszukiwanie odpowiedniego
wolnego miejsca parkingowego. Gdy
odpowiednie miejsce parkingowe
zostanie wykryte, na wyświetlaczu
informacyjnym kierowcy pojawi się
wizualizacja i włączy się sygnał
akustyczny.
Jeśli kierowca nie zatrzyma pojazdu
przed przejechaniem 10 metrów po
wyświetleniu propozycji parkowania,
system zaczyna szukać innego
dogodnego miejsca parkingowego.
Propozycja miejsca parkowania jest
akceptowana przez kierowcę
poprzez zatrzymanie pojazdu przed
przejechaniem 10 metrów od podania komunikatu „Stop”. System oblicza
optymalną trasę parkowania na
wolne miejsce. Następnie prowadzi kierowcę poprzez podawanie
szczegółowych poleceń.

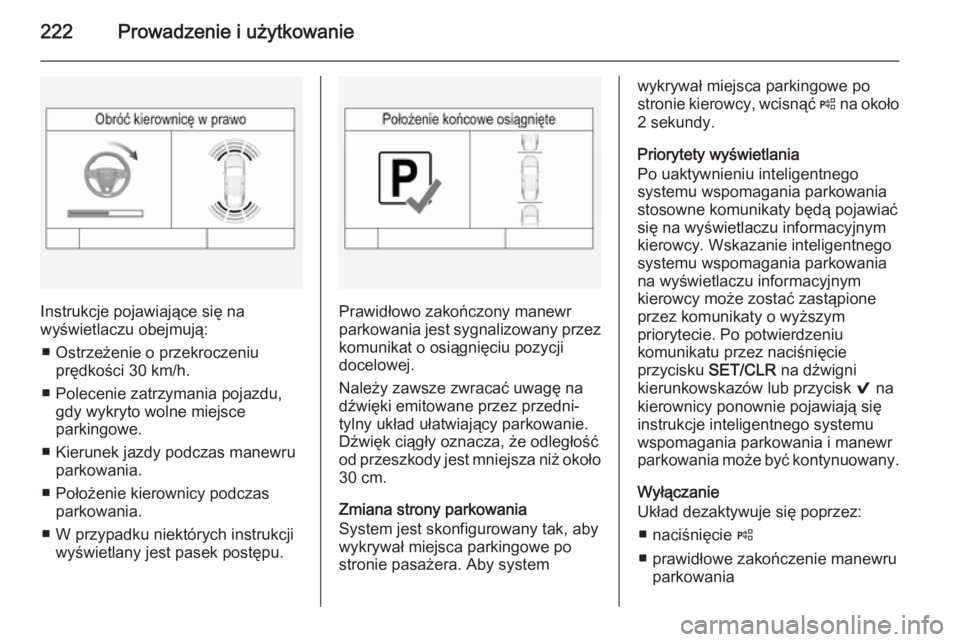

222Prowadzenie i użytkowanie
Instrukcje pojawiające się na
wyświetlaczu obejmują:
■ Ostrzeżenie o przekroczeniu prędkości 30 km/h.
■ Polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe.
■ Kierunek jazdy podczas manewru parkowania.
■ Położenie kierownicy podczas parkowania.
■ W przypadku niektórych instrukcji wyświetlany jest pasek postępu.Prawidłowo zakończony manewr
parkowania jest sygnalizowany przez komunikat o osiągnięciu pozycji
docelowej.
Należy zawsze zwracać uwagę na
dźwięki emitowane przez przedni-
tylny układ ułatwiający parkowanie.
Dźwięk ciągły oznacza, że odległość
od przeszkody jest mniejsza niż około
30 cm.
Zmiana strony parkowania
System jest skonfigurowany tak, aby
wykrywał miejsca parkingowe po
stronie pasażera. Aby system
wykrywał miejsca parkingowe po
stronie kierowcy, wcisnąć ( na około
2 sekundy.
Priorytety wyświetlania
Po uaktywnieniu inteligentnego
systemu wspomagania parkowania
stosowne komunikaty będą pojawiać
się na wyświetlaczu informacyjnym
kierowcy. Wskazanie inteligentnego
systemu wspomagania parkowania
na wyświetlaczu informacyjnym
kierowcy może zostać zastąpione
przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
przycisku SET/CLR na dźwigni
kierunkowskazów lub przycisk 9 na
kierownicy ponownie pojawiają się
instrukcje inteligentnego systemu
wspomagania parkowania i manewr
parkowania może być kontynuowany.
Wyłączanie
Układ dezaktywuje się poprzez:
■ naciśnięcie (
■ prawidłowe zakończenie manewru parkowania
