2015.5 OPEL INSIGNIA Instrukcja obsługi (in Polish)

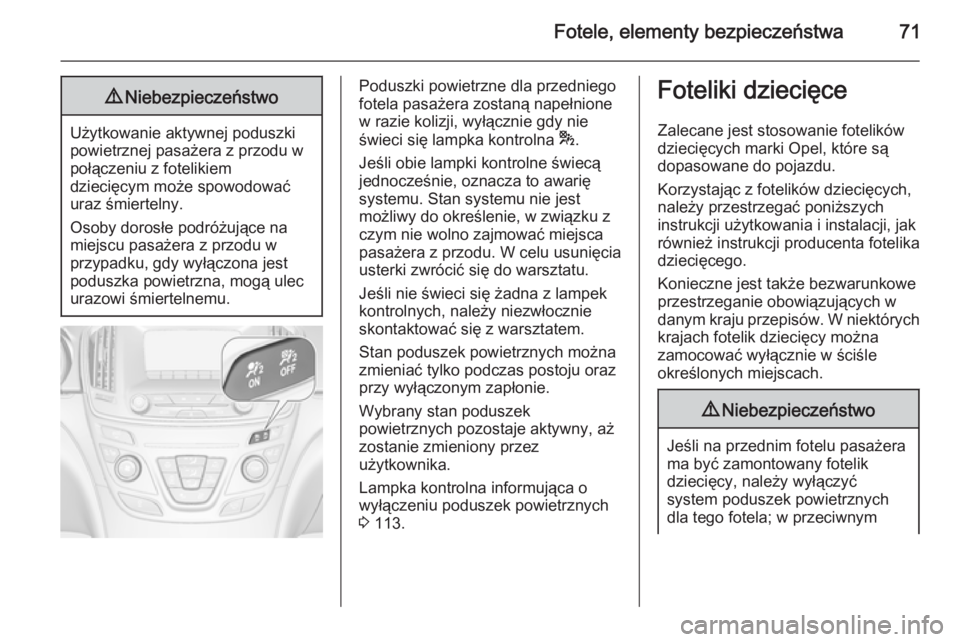

Fotele, elementy bezpieczeństwa719Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne dla przedniego
fotela pasażera zostaną napełnione
w razie kolizji, wyłącznie gdy nie
świeci się lampka kontrolna *.
Jeśli obie lampki kontrolne świecą
jednocześnie, oznacza to awarię
systemu. Stan systemu nie jest
możliwy do określenie, w związku z
czym nie wolno zajmować miejsca
pasażera z przodu. W celu usunięcia
usterki zwrócić się do warsztatu.
Jeśli nie świeci się żadna z lampek
kontrolnych, należy niezwłocznie
skontaktować się z warsztatem.
Stan poduszek powietrznych można
zmieniać tylko podczas postoju oraz
przy wyłączonym zapłonie.
Wybrany stan poduszek
powietrznych pozostaje aktywny, aż
zostanie zmieniony przez
użytkownika.
Lampka kontrolna informująca o
wyłączeniu poduszek powietrznych
3 113.Foteliki dziecięce
Zalecane jest stosowanie fotelików
dziecięcych marki Opel, które są
dopasowane do pojazdu.
Korzystając z fotelików dziecięcych,
należy przestrzegać poniższych
instrukcji użytkowania i instalacji, jak
również instrukcji producenta fotelika
dziecięcego.
Konieczne jest także bezwarunkowe
przestrzeganie obowiązujących w
danym kraju przepisów. W niektórych
krajach fotelik dziecięcy można
zamocować wyłącznie w ściśle
określonych miejscach.9 Niebezpieczeństwo
Jeśli na przednim fotelu pasażera
ma być zamontowany fotelik
dziecięcy, należy wyłączyć
system poduszek powietrznych
dla tego fotela; w przeciwnym

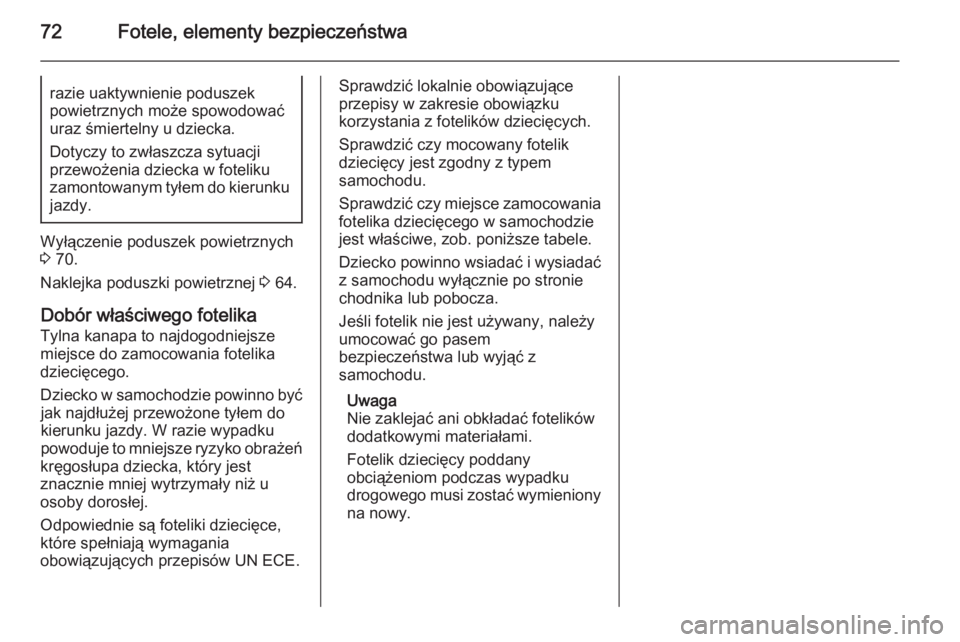

72Fotele, elementy bezpieczeństwarazie uaktywnienie poduszek
powietrznych może spowodować
uraz śmiertelny u dziecka.
Dotyczy to zwłaszcza sytuacji
przewożenia dziecka w foteliku
zamontowanym tyłem do kierunku jazdy.
Wyłączenie poduszek powietrznych
3 70.
Naklejka poduszki powietrznej 3 64.
Dobór właściwego fotelika
Tylna kanapa to najdogodniejsze
miejsce do zamocowania fotelika
dziecięcego.
Dziecko w samochodzie powinno być jak najdłużej przewożone tyłem do
kierunku jazdy. W razie wypadku
powoduje to mniejsze ryzyko obrażeń
kręgosłupa dziecka, który jest
znacznie mniej wytrzymały niż u
osoby dorosłej.
Odpowiednie są foteliki dziecięce,
które spełniają wymagania
obowiązujących przepisów UN ECE.
Sprawdzić lokalnie obowiązujące przepisy w zakresie obowiązku
korzystania z fotelików dziecięcych.
Sprawdzić czy mocowany fotelik
dziecięcy jest zgodny z typem
samochodu.
Sprawdzić czy miejsce zamocowania
fotelika dziecięcego w samochodzie
jest właściwe, zob. poniższe tabele.
Dziecko powinno wsiadać i wysiadać
z samochodu wyłącznie po stronie
chodnika lub pobocza.
Jeśli fotelik nie jest używany, należy
umocować go pasem
bezpieczeństwa lub wyjąć z
samochodu.
Uwaga
Nie zaklejać ani obkładać fotelików
dodatkowymi materiałami.
Fotelik dziecięcy poddany
obciążeniom podczas wypadku
drogowego musi zostać wymieniony na nowy.

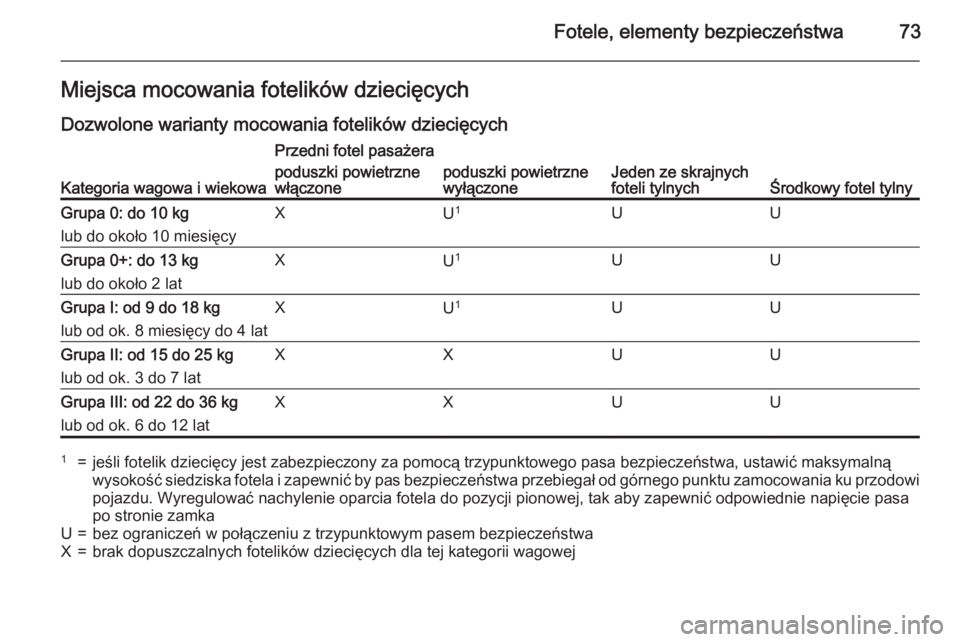

Fotele, elementy bezpieczeństwa73Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych
Kategoria wagowa i wiekowa
Przedni fotel pasażera
Jeden ze skrajnych
foteli tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneGrupa 0: do 10 kg
lub do około 10 miesięcyXU 1UUGrupa 0+: do 13 kg
lub do około 2 latXU 1UUGrupa I: od 9 do 18 kg
lub od ok. 8 miesięcy do 4 latXU 1UUGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXXUUGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXXUU1=jeśli fotelik dziecięcy jest zabezpieczony za pomocą trzypunktowego pasa bezpieczeństwa, ustawić maksymalną
wysokość siedziska fotela i zapewnić by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu. Wyregulować nachylenie oparcia fotela do pozycji pionowej, tak aby zapewnić odpowiednie napięcie pasa
po stronie zamkaU=bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwaX=brak dopuszczalnych fotelików dziecięcych dla tej kategorii wagowej

74Fotele, elementy bezpieczeństwa
Dozwolone warianty mocowania fotelików dziecięcych ISOFIXKategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraJeden ze skrajnych foteli
tylnychŚrodkowy fotel tylnyGrupa 0: do 10 kgEISO/R1XILILGrupa 0+: do 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGrupa I: od 9 do 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXILXGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXILXIL=dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu” (specific-
vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy ISOFIX musi
być zatwierdzony do stosowania w danym typie samochoduIUF=dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowejX=brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej

Fotele, elementy bezpieczeństwa75
Rozmiar i typ fotelika ISOFIXA - ISO/F3=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgC - ISO/R3=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

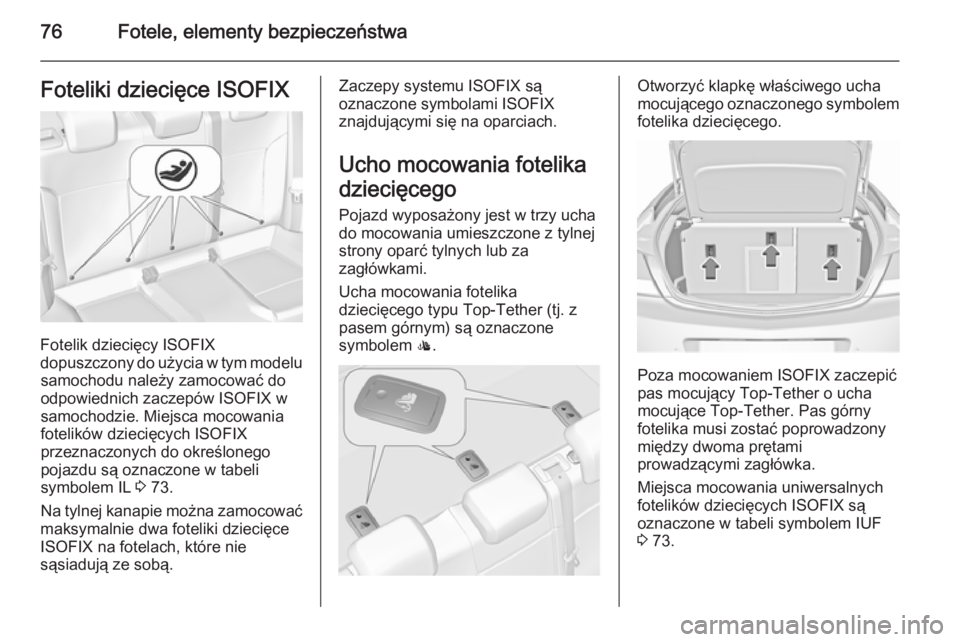

76Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL 3 73.
Na tylnej kanapie można zamocować
maksymalnie dwa foteliki dziecięce
ISOFIX na fotelach, które nie
sąsiadują ze sobą.
Zaczepy systemu ISOFIX są
oznaczone symbolami ISOFIX
znajdującymi się na oparciach.
Ucho mocowania fotelika
dziecięcego
Pojazd wyposażony jest w trzy ucha
do mocowania umieszczone z tylnej
strony oparć tylnych lub za
zagłówkami.
Ucha mocowania fotelika
dziecięcego typu Top-Tether (tj. z
pasem górnym) są oznaczone
symbolem :.Otworzyć klapkę właściwego ucha
mocującego oznaczonego symbolem fotelika dziecięcego.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF
3 73.

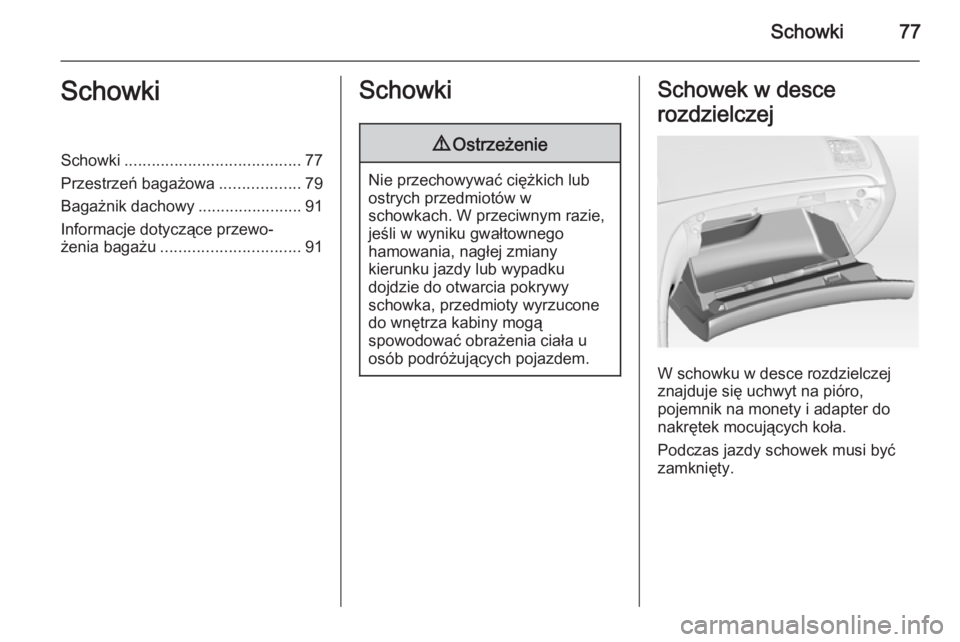

Schowki77SchowkiSchowki....................................... 77
Przestrzeń bagażowa ..................79
Bagażnik dachowy .......................91
Informacje dotyczące przewo‐
żenia bagażu ............................... 91Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro,
pojemnik na monety i adapter do
nakrętek mocujących koła.
Podczas jazdy schowek musi być zamknięty.

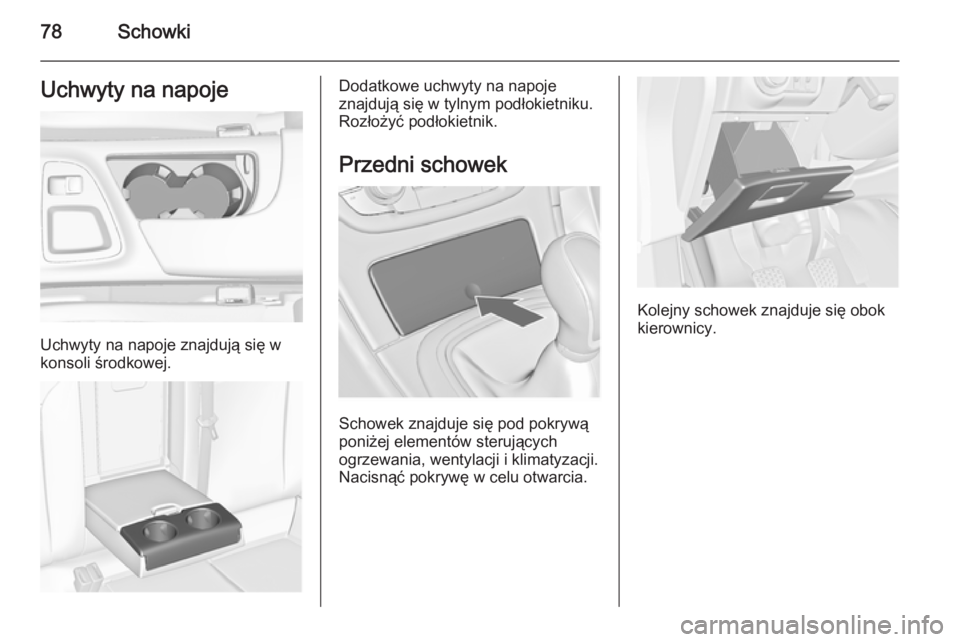

78SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
Dodatkowe uchwyty na napoje
znajdują się w tylnym podłokietniku.
Rozłożyć podłokietnik.
Przedni schowek
Schowek znajduje się pod pokrywą
poniżej elementów sterujących
ogrzewania, wentylacji i klimatyzacji.
Nacisnąć pokrywę w celu otwarcia.
Kolejny schowek znajduje się obok
kierownicy.
