2015.5 OPEL INSIGNIA Instrukcja obsługi (in Polish)

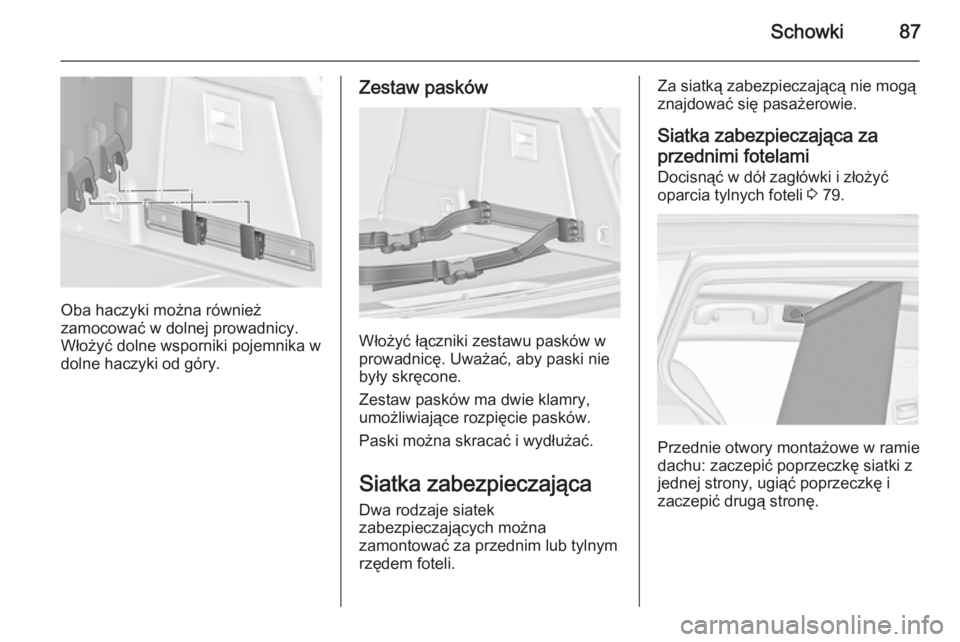

Schowki87
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca Dwa rodzaje siatek
zabezpieczających można
zamontować za przednim lub tylnym
rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Siatka zabezpieczająca za
przednimi fotelami Docisnąć w dół zagłówki i złożyć
oparcia tylnych foteli 3 79.
Przednie otwory montażowe w ramie
dachu: zaczepić poprzeczkę siatki z
jednej strony, ugiąć poprzeczkę i
zaczepić drugą stronę.

88Schowki
Zaczepić haczyki wąskich pasków o
zamocowania systemu Top-Tether znajdujące się z tyłu złożonych oparć
tylnych foteli.
Zaczepić haczyki szerszych pasków
o blokady oparć tylnych foteli.
Kaseta siatki zabezpieczającej
za tylnymi fotelami
Wyciągnąć siatkę z kasety i zaczepić
poprzeczkę siatki z jednej strony w
tylnym otworze montażowym w ramie
dachu. Ugiąć poprzeczkę i zaczepić
drugą stronę.
Wyjmowanie kasety siatki
Zwinąć siatkę zabezpieczającą.
Zdjąć osłonę przestrzeni bagażowej
3 81.
W celu odblokowania kasety
nieznacznie obrócić ją w tył i
wyciągnąć w górę z zaczepów.
Zamocowywanie kasety siatki
Zdjąć osłonę przestrzeni bagażowej.

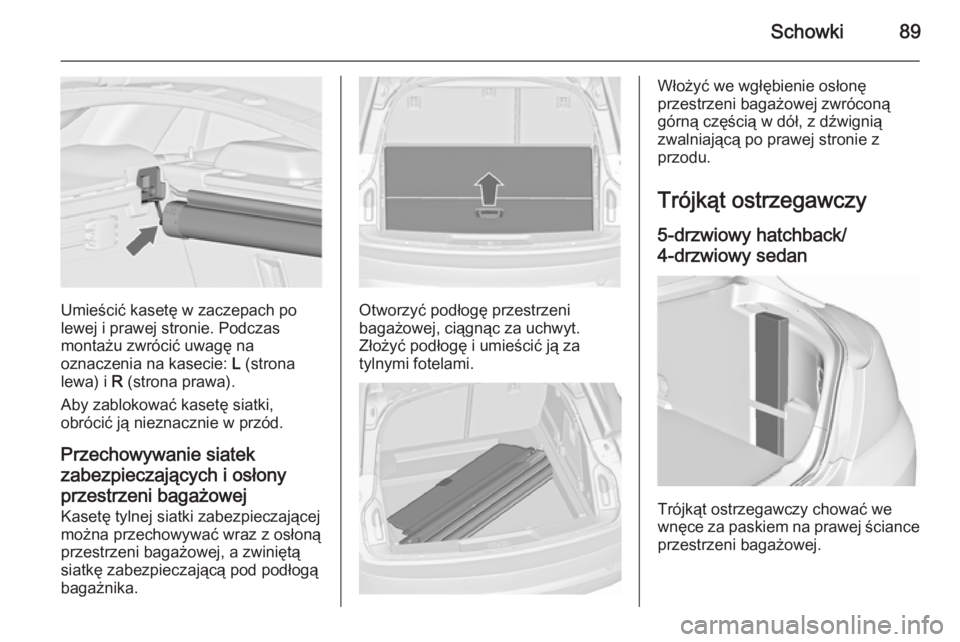

Schowki89
Umieścić kasetę w zaczepach po
lewej i prawej stronie. Podczas
montażu zwrócić uwagę na
oznaczenia na kasecie: L (strona
lewa) i R (strona prawa).
Aby zablokować kasetę siatki,
obrócić ją nieznacznie w przód.
Przechowywanie siatek
zabezpieczających i osłony
przestrzeni bagażowej Kasetę tylnej siatki zabezpieczającej można przechowywać wraz z osłoną
przestrzeni bagażowej, a zwiniętą
siatkę zabezpieczającą pod podłogą
bagażnika.Otworzyć podłogę przestrzeni
bagażowej, ciągnąc za uchwyt.
Złożyć podłogę i umieścić ją za
tylnymi fotelami.
Włożyć we wgłębienie osłonę
przestrzeni bagażowej zwróconą
górną częścią w dół, z dźwignią
zwalniającą po prawej stronie z
przodu.
Trójkąt ostrzegawczy
5-drzwiowy hatchback/
4-drzwiowy sedan
Trójkąt ostrzegawczy chować we
wnęce za paskiem na prawej ściance
przestrzeni bagażowej.

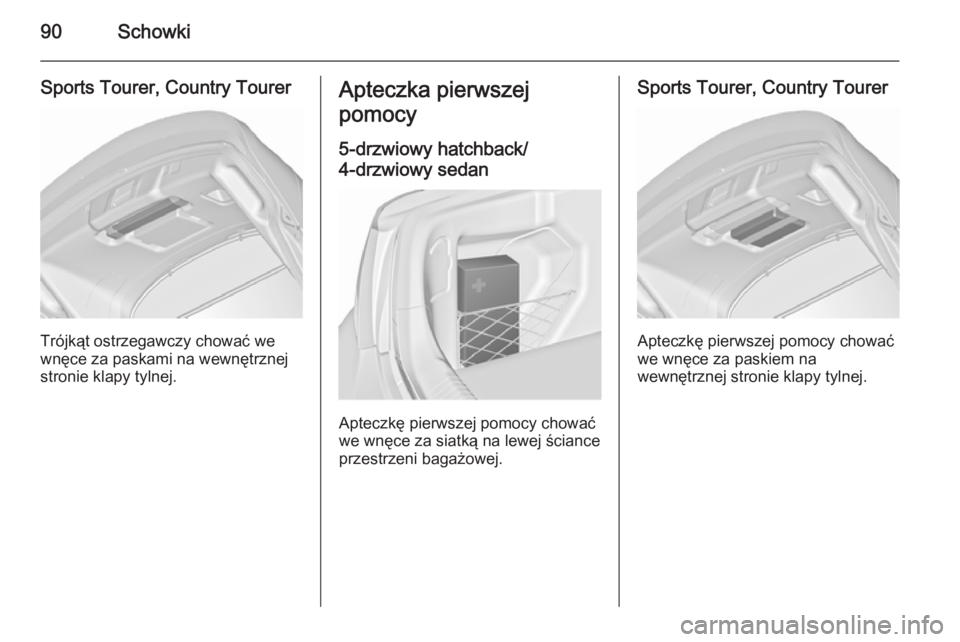

90Schowki
Sports Tourer, Country Tourer
Trójkąt ostrzegawczy chować we
wnęce za paskami na wewnętrznej stronie klapy tylnej.
Apteczka pierwszej
pomocy
5-drzwiowy hatchback/
4-drzwiowy sedan
Apteczkę pierwszej pomocy chować
we wnęce za siatką na lewej ściance
przestrzeni bagażowej.
Sports Tourer, Country Tourer
Apteczkę pierwszej pomocy chować
we wnęce za paskiem na
wewnętrznej stronie klapy tylnej.

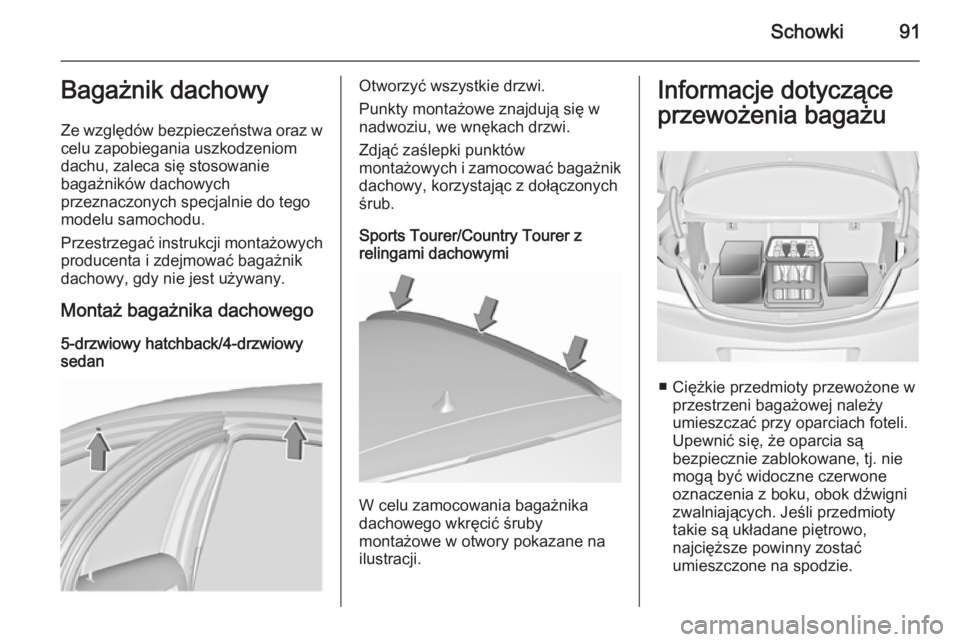

Schowki91Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowego
5-drzwiowy hatchback/4-drzwiowy
sedanOtworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.
Zdjąć zaślepki punktów
montażowych i zamocować bagażnik
dachowy, korzystając z dołączonych
śrub.
Sports Tourer/Country Tourer z
relingami dachowymi
W celu zamocowania bagażnika
dachowego wkręcić śruby
montażowe w otwory pokazane na
ilustracji.
Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia z boku, obok dźwigni
zwalniających. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.

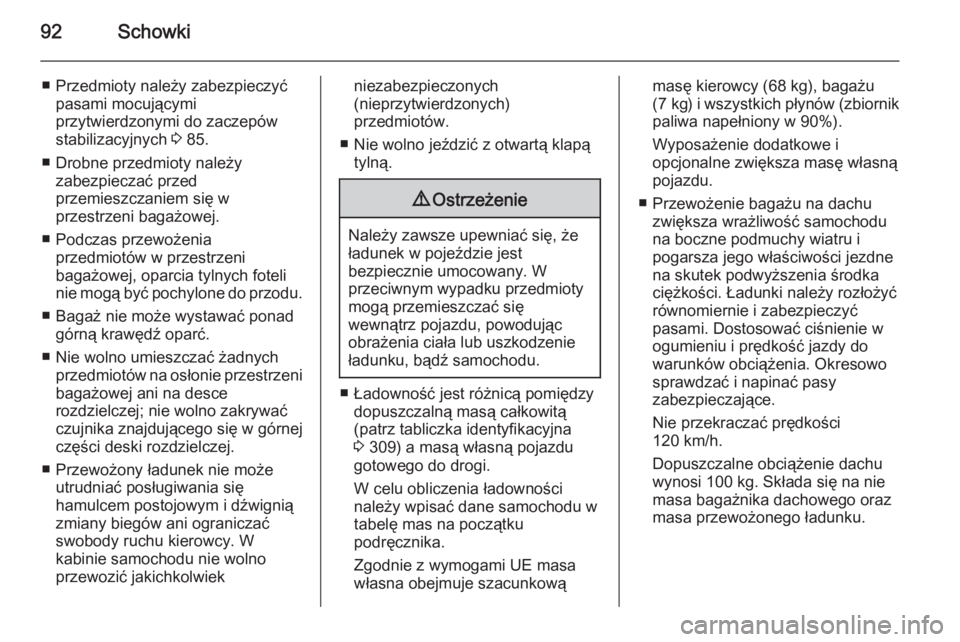

92Schowki
■ Przedmioty należy zabezpieczyćpasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 85.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.
■ Nie wolno umieszczać żadnych przedmiotów na osłonie przestrzeni
bagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w górnej
części deski rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i dźwignią
zmiany biegów ani ograniczać
swobody ruchu kierowcy. W
kabinie samochodu nie wolno
przewozić jakichkolwiekniezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 309) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 100 kg. Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.

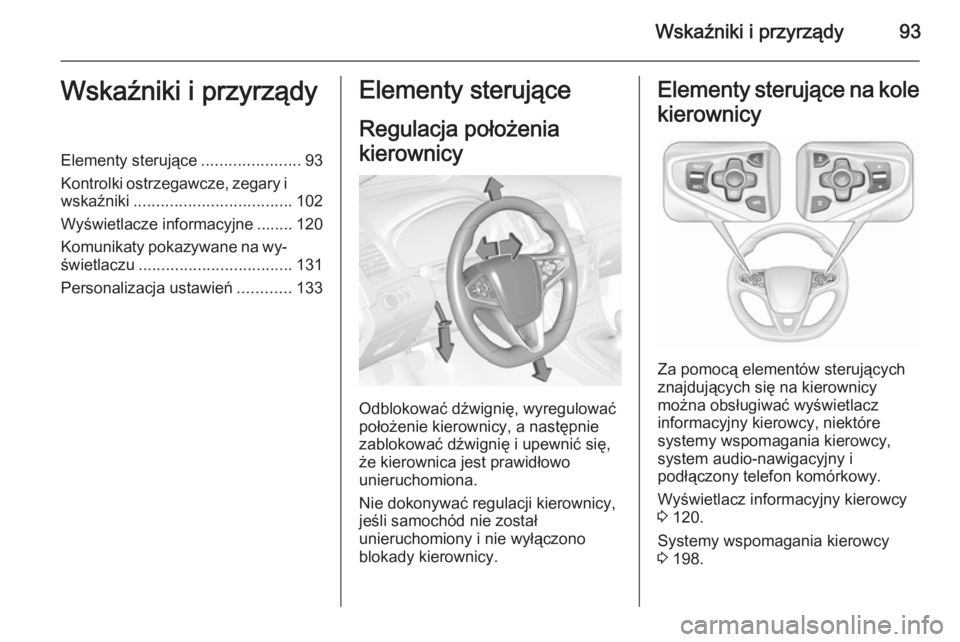

Wskaźniki i przyrządy93Wskaźniki i przyrządyElementy sterujące......................93
Kontrolki ostrzegawcze, zegary i wskaźniki ................................... 102
Wyświetlacze informacyjne ........ 120 Komunikaty pokazywane na wy‐
świetlaczu .................................. 131
Personalizacja ustawień ............133Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać wyświetlacz
informacyjny kierowcy, niektóre
systemy wspomagania kierowcy, system audio-nawigacyjny i
podłączony telefon komórkowy.
Wyświetlacz informacyjny kierowcy
3 120.
Systemy wspomagania kierowcy
3 198.

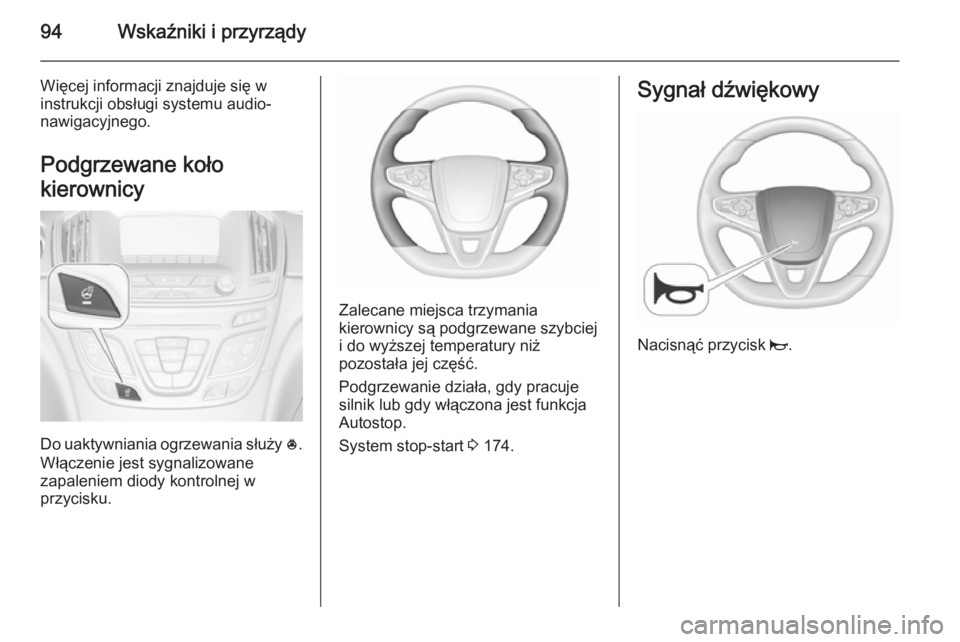

94Wskaźniki i przyrządy
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Podgrzewane koło
kierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Zalecane miejsca trzymania
kierownicy są podgrzewane szybciej i do wyższej temperatury niż
pozostała jej część.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 174.
Sygnał dźwiękowy
Nacisnąć przycisk j.
