2014 Peugeot 508 RXH Manuale del proprietario (in Italian)

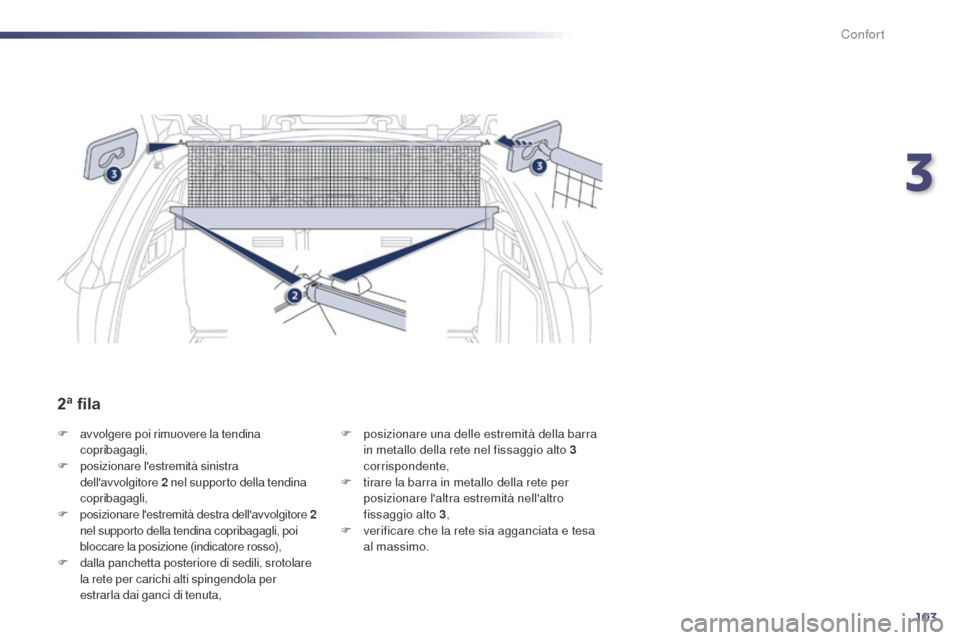

103
508RXH_it_Chap03_confort_ed01-2014
F avvolgere poi rimuovere la tendina copribagagli,
F
p

osizionare l'estremità sinistra
dell'avvolgitore 2 nel supporto della tendina
copribagagli,
F
posizionare l'estremità destra dell'avvolgitore 2
nel supporto della tendina copribagagli, poi
bloccare la posizione (indicatore rosso),
F dalla panchetta posteriore di sedili, srotolare la rete per carichi alti spingendola per
estrarla dai ganci di tenuta, F

p
osizionare una delle estremità della barra
in metallo della rete nel fissaggio alto 3
corrispondente,
F
t
irare la barra in metallo della rete per
posizionare l'altra estremità nell'altro
fissaggio alto 3 ,
F
v
erificare che la rete sia agganciata e tesa
al massimo.
2ª fila
3
Confort

104
508RXH_it_Chap03_confort_ed01-2014
Riscaldamento e Ventilazione
Entrata d'aria
L'aria all'interno dell'abitacolo è filtrata e viene
dall'esterno, attraverso la griglia situata alla
base del parabrezza, o dall'interno, in ricircolo
d'aria.
Comandi
L'aria che entra può seguire vari percorsi,
a seconda dei comandi selezionati dal
guidatore, dal passeggero anteriore o dai
passeggeri posteriori, in funzione del livello di
equipaggiamento.
Il comando di temperatura permette di ottenere
il livello di confort desiderato mescolando l'aria
dei vari circuiti.
Il comando di distribuzione dell'aria permette
di scegliere i punti di diffusione dell'aria
nell'abitacolo, combinando i tasti abbinati.
Il comando del flusso d'aria permette di
aumentare o di diminuire la velocità del
ventilatore.
Questi comandi sono raggruppati sul
pannello

A della console centrale. 1.
D

iffusori di sbrinamento o di
disappannamento del parabrezza.
2.
D

iffusori di sbrinamento o di
disappannamento dei vetri laterali anteriori.
3.
A

eratori laterali chiudibili ed orientabili.
4.
A

eratori centrali chiudibili ed orientabili.5.
U

scita d'aria verso i piedi dei passeggeri
anteriori.
6.
A

eratori chiudibili e orientabili per i
passeggeri posteriori.
7.
U

scite d'aria verso i piedi dei passeggeri
posteriori.
Diffusione d'aria
Sistema per creare e mantenere delle buone
condizioni di confort e di visibilità nell'abitacolo
del veicolo.
Confort

105
508RXH_it_Chap03_confort_ed01-2014
Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:
F
S
e dopo una sosta prolungata al sole la temperatura interna rimane molto elevata, non
esitare a ventilare l'abitacolo per alcuni istanti.
P

ortare il comando del flusso d'aria su un livello sufficiente per garantire il corretto
rinnovo dell'aria nell'abitacolo.
F

Pe
r ottenere una distribuzione d'aria omogenea, non ostruire le bocchette d'entrata
d'aria esterna situate alla base del parabrezza, gli aeratori, le uscite d'aria e l'estrazione
d'aria situata nel bagagliaio.
F

P
rivilegiare l'entrata d'aria esterna in quanto l'uso prolungato del ricircolo d'aria rischia
di provocare l'appannamento del parabrezza e dei vetri laterali.
F

N
on ricoprire il sensore di soleggiamento, situato sul cruscotto, che serve a regolare il
sistema di climatizzazione automatico.
F

F
ar funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due volte al mese,
per mantenerlo in per fetto stato di funzionamento.
F

V
erificare lo stato del filtro dell'abitacolo e far sostituire periodicamente gli elementi
filtranti (vedi capitolo "Verifiche").
R

accomandiamo di scegliere un filtro dell'abitacolo combinato. Grazie al suo secondo
filtro attivo specifico, contribuisce a purificare l'aria respirata dagli occupanti e a tenere
pulito l'abitacolo (riduzione dei sintomi allergici, dei cattivi odori e dei depositi grassi).
F

L
'aria condizionata utilizza l'energia del motore durante il suo funzionamento. Ne risulta
un aumento dei consumi del veicolo.
I

n caso di traino di un carico massimo in pendenza ripida con temperatura esterna
molto elevata, l'interruzione dell'aria condizionata permette di recuperare potenza per il
motore e quindi migliorare la capacità di trainare un rimorchio.
L

a condensa creata dall'aria condizionata provoca un gocciolamento d'acqua normale
sotto al veicolo fermo.
F

Pe
r garantire il corretto funzionamento del sistema di climatizzazione, si raccomanda di
farlo controllare regolarmente.
F

S
e il sistema non produce aria fredda, non utilizzarlo e rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
Consigli per la ventilazione e la climatizzazione
Il sistema di climatizzazione non
contiene cloro e non presenta pericoli
per lo strato d'ozono.
3
Confort

106
508RXH_it_Chap03_confort_ed01-2014
Climatizzatore automatico bizona
Funzionamento automatico
1. Programma automatico confort
F Premere questo tasto "AUTO" .
La spia si accende.
Si raccomanda di utilizzare questa modalità che
regola automaticamente e in modo ottimizzato
tutte le funzioni, la temperatura dell'abitacolo, il
flusso d'aria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort selezionato.
Questo sistema è previsto per funzionare
efficacemente in qualsiasi stagione, con i vetri
chiusi. A motore freddo, onde evitare
un'eccessiva diffusione d'aria fredda,
il flusso d'aria raggiunge il suo livello
ottimale solo progressivamente.
Con basse temperature, il
climatizzatore privilegia la diffusione
d'aria calda verso il parabrezza, i vetri
laterali e verso i piedi dei passeggeri.
2
- 3. Regolazione lato guidatore-
passeggero
Il guidatore ed il passeggero anteriore possono
regolare la temperatura separatamente.
Il valore indicato sul display corrisponde ad un
livello di confort e non ad una temperatura in
gradi Celsius o Fahrenheit.
F

R
uotare il comando 2 o 3 verso
sinistra (blu) per diminuire il
valore o verso destra (rosso) per
aumentarlo.
Una regolazione prossima ai 21° consente
di ottenere un confort ottimale. Tuttavia, a
seconda delle esigenze, una regolazione tra i
18
e i 24° è da considerarsi normale.
Per un confort ottimale, si raccomanda di
evitare una differenza di regolazione sinistra/
destra superiore a 3°.
Il climatizzatore può funzionare solo con il sistema ibrido attivo (spia Ready accesa).
La sua efficacia sarà limitata in caso d'utilizzo della modalità elettrica (vedere rubrica ECO OFF).
La modalità ZEV privilegia la guida
in modalità elettrica piuttosto che la
garanzia del confort termico.
Confort

107
508RXH_it_Chap03_confort_ed01-2014

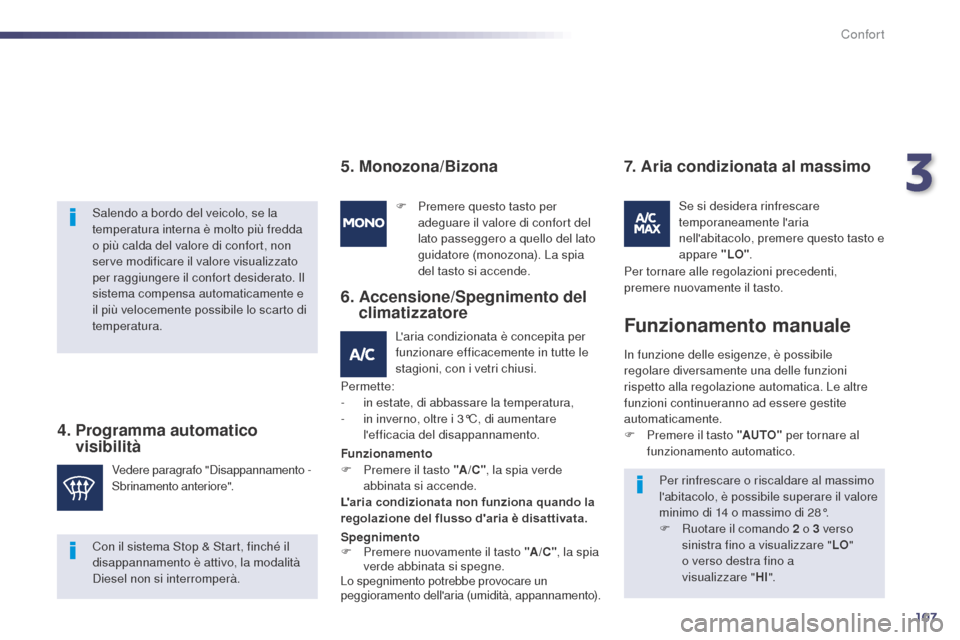

Salendo a bordo del veicolo, se la
temperatura interna è molto più fredda
o più calda del valore di confort, non
serve modificare il valore visualizzato
per raggiungere il confort desiderato. Il
sistema compensa automaticamente e
il più velocemente possibile lo scarto di
temperatura.
4. Programma automatico visibilità
Per rinfrescare o riscaldare al massimo
l'abitacolo, è possibile superare il valore
minimo di 14
o massimo di 28°.
F

R
uotare il comando 2 o 3 verso
sinistra fino a visualizzare


"LO "
o verso destra fino a
visualizzare


"HI ".
Vedere paragrafo "Disappannamento -

Sbrinamento anteriore". F

P

remere questo tasto per
adeguare il valore di confort del
lato passeggero a quello del lato
guidatore (monozona). La spia
del tasto si accende.
In funzione delle esigenze, è possibile
regolare diversamente una delle funzioni
rispetto alla regolazione automatica. Le altre
funzioni continueranno ad essere gestite
automaticamente.
F

P

remere il tasto "AUTO"
per tornare al
funzionamento automatico.
Funzionamento manuale
5. Monozona/Bizona
L'aria condizionata è concepita per
funzionare efficacemente in tutte le
stagioni, con i vetri chiusi.
6. Accensione/Spegnimento del climatizzatore
Permette:
-
i n estate, di abbassare la temperatura,
-

i
n inverno, oltre i 3°C, di aumentare
l'efficacia del disappannamento.
7. Aria condizionata al massimo
Se si desidera rinfrescare
temporaneamente l'aria
nell'abitacolo, premere questo tasto e
appare "LO" .
Con il sistema Stop & Start, finché il
disappannamento è attivo, la modalità
Diesel non si interromperà. Funzionamento
F

P

remere il tasto "A /C " , la spia verde
abbinata si accende.
L'aria condizionata non funziona quando la
regolazione del flusso d'aria è disattivata.
Spegnimento
F

P

remere nuovamente il tasto "A /C " , la spia
verde abbinata si spegne.
Lo spegnimento potrebbe provocare un
peggioramento dell'aria (umidità, appannamento). Per tornare alle regolazioni precedenti,
premere nuovamente il tasto.
3
Confort

108
508RXH_it_Chap03_confort_ed01-2014
8. Regolazione della distribuzione d'aria
F Premere il tasto corrispondente per:Parabrezza e vetri laterali.
Aeratori centrali e laterali.
Piedi degli occupanti.
Secondo le esigenze, è possibile
combinare i tasti di distribuzione o
selezionare contemporaneamente le
tre modalità di ditribuzione.
9. Regolazione del flusso d'aria
F Premere questo tasto "elica piena" per aumentare il
flusso d'aria.
F

P
remere questo tasto
"elica vuota" per diminuire il
flusso d'aria.
10. Entrata d'aria/Ricircolo d'aria
F Premere questo tasto "elica vuota" del flusso d'aria
finché il simbolo dell'elica
sparisce e appare "--" .
Disattivazione del sistema
F Premere questo tasto per ottenere
un ricircolo d'aria interna. La spia
del tasto si accende.
Il ricircolo d'aria consente d'isolare l'abitacolo
dagli odori e dai fumi esterni. Si attiva
automaticamente all'attivazione del lavacristalli.
Evitare di viaggiare a lungo con
il sistema disattivato (rischio di
appannamento e di peggioramento
della qualità dell'aria).
Una pressione del tasto "elica piena"
riattiva il sistema con i valori precedenti
alla disattivazione.
Il simbolo del flusso d'aria, l'elica, si riempie
progressivamente in funzione del valore
richiesto,
Quest'azione disattiva tutte le funzioni del
sistema dell'aria condizionata.
Il confort termico non è più garantito ma viene
mantenuto un leggero flusso d'aria, dovuto allo
spostamento del veicolo.
F

A

ppena possibile, premere nuovamente
questo tasto per permettere l'entrata d'aria
esterna ed evitare l'appannamento. La spia
del tasto si spegne.
Confort

109
508RXH_it_Chap03_confort_ed01-2014

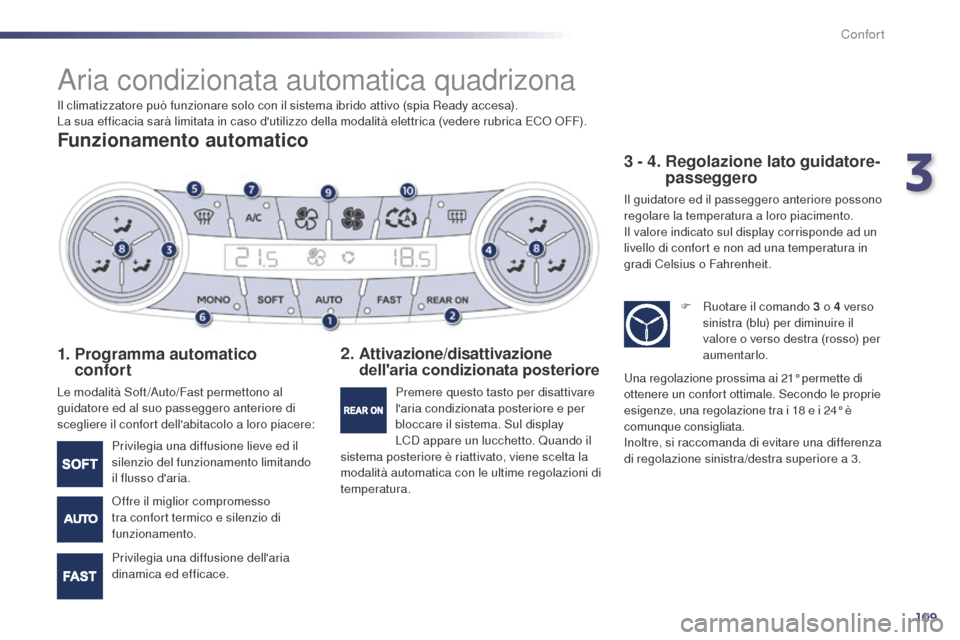

Aria condizionata automatica quadrizona
Funzionamento automatico
1. Programma automatico confort
Le modalità Soft /Auto/Fast permettono al
guidatore ed al suo passeggero anteriore di
scegliere il confort dell'abitacolo a loro piacere:
2. Attivazione/disattivazione
dell'aria condizionata posteriore 3


- 4.
R
egolazione lato guidatore-
passeggero
Il guidatore ed il passeggero anteriore possono
regolare la temperatura a loro piacimento.
Il valore indicato sul display corrisponde ad un
livello di confort e non ad una temperatura in
gradi Celsius o Fahrenheit.
Privilegia una diffusione lieve ed il
silenzio del funzionamento limitando
il flusso d'aria.
Offre il miglior compromesso
tra confort termico e silenzio di
funzionamento.
Privilegia una diffusione dell'aria
dinamica ed efficace. Premere questo tasto per disattivare
l'aria condizionata posteriore e per
bloccare il sistema. Sul display
LCD appare un lucchetto. Quando il
sistema posteriore è riattivato, viene scelta la
modalità automatica con le ultime regolazioni di
temperatura. F

R
uotare il comando 3 o 4 verso
sinistra (blu) per diminuire il
valore o verso destra (rosso) per
aumentarlo.
Una regolazione prossima ai 21° permette di
ottenere un confort ottimale. Secondo le proprie
esigenze, una regolazione tra i 18
e i 24° è
comunque consigliata.
Inoltre, si raccomanda di evitare una differenza
di regolazione sinistra/destra superiore a 3.
Il climatizzatore può funzionare solo con il sistema ibrido attivo (spia Ready accesa).
La sua efficacia sarà limitata in caso d'utilizzo della modalità elettrica (vedere rubrica ECO OFF).
3
Confort

110
508RXH_it_Chap03_confort_ed01-2014
5. Programma automatico visibilità 6. Monozona/Quadrizona
7.


Accensione/Spegnimento
dell'aria condizionataRiprese manuali
È possibile, secondo i propri gusti, fare una
scelta diversa da quella proposta dal sistema
modificando una regolazione. Le altre funzioni
saranno sempre gestite automaticamente.
Premere uno dei tasti Soft /Auto/Fast per
tornare al funzionamento automatico.
Entrando nel veicolo, se la temperatura
interna è molto più fredda o più
calda del valore di confort, non serve
modificare il valore visualizzato per
raggiungere il confort desiderato. Il
sistema compensa automaticamente e
il più velocemente possibile lo scarto di
temperatura.
Vedi paragrafo "Disappannamento


-
Sbrinamento anteriore". P
remere questo tasto per applicare le
stesse regolazioni di confort del lato
guidatore al passeggero anteriore e
ai passeggeri posteriori (monozona).
La spia del tasto si accende.
L'aria condizionata è prevista per
funzionare efficacemente in tutte le
stagioni, con i vetri chiusi.
Permette:
-

i

n estate, di abbassare la temperatura,
-

i

n inverno, al di sopra di 3°C, di aumentare
l'efficacia del disappannamento.
Accensione
F

P

remere il tasto "A /C " , la spia verde
abbinata si accende.
L'aria condizionata non funziona quando la
regolazione del flusso d'aria è disattivata.
Spegnimento
F

P

remere nuovamente il tasto "A /C " , la spia
verde abbinata si spegne.
Lo spegnimento può provocare il peggioramento
delle condizioni dell'aria (umidità, appannamento). Per raffreddare o riscaldare al massimo
l'abitacolo, è possibile superare i valori
minimo di 14
o massimo di 28.
F

R
uotare il comando 3 o 4 verso
sinistra fino a visualizzare "LO"
oppure verso destra fino a
visualizzare "HI" .
Con il sistema Stop & Start, finché il
disappannamento è attivo, la modalità
Diesel non si interromperà. La modalità ZEV
privilegia la guida
in modalità elettrica piuttosto che la
garanzia del confort termico.
Confort
