2014 Peugeot 508 RXH Manuale del proprietario (in Italian)

47
508RXH_it_Chap01_controle-de-marche_ed01-2014

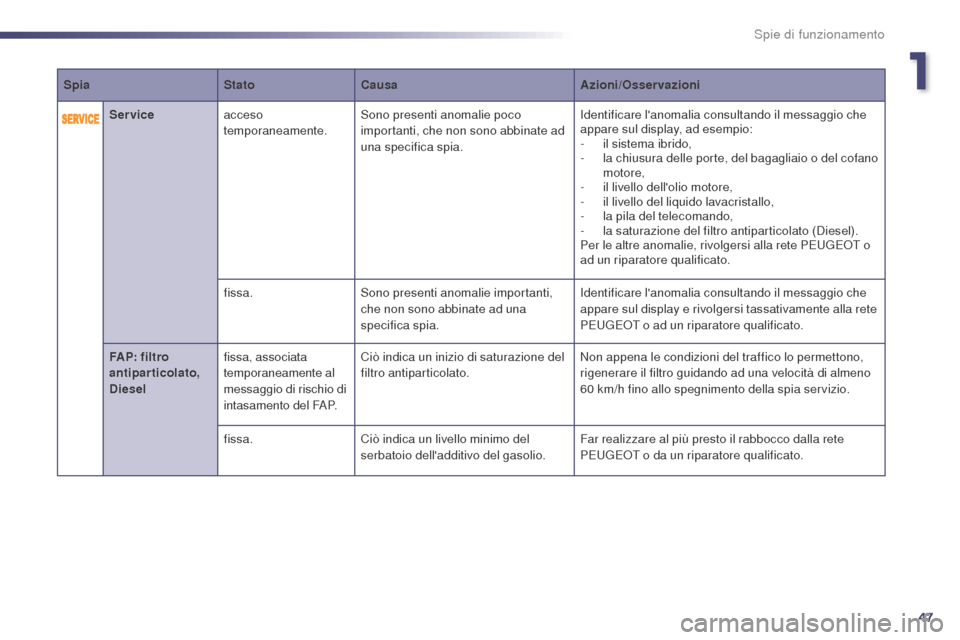

Serviceacceso
temporaneamente. Sono presenti anomalie poco
importanti, che non sono abbinate ad
una specifica spia. Identificare l'anomalia consultando il messaggio che
appare sul display, ad esempio:
-
i

l sistema ibrido,
-

l
a chiusura delle porte, del bagagliaio o del cofano
motore,
-

i
l livello dell'olio motore,
-

i
l livello del liquido lavacristallo,
-

l
a pila del telecomando,
-

l
a saturazione del filtro antiparticolato (Diesel).
Per le altre anomalie, rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
fissa. Sono presenti anomalie importanti,
che non sono abbinate ad una
specifica spia. Identificare l'anomalia consultando il messaggio che
appare sul display e rivolgersi tassativamente alla rete
PEUGEOT o ad un riparatore qualificato.
FAP: filtro
antiparticolato,
Diesel fissa, associata
temporaneamente al
messaggio di rischio di
intasamento del FAP. Ciò indica un inizio di saturazione del
filtro antiparticolato.
Non appena le condizioni del traffico lo permettono,
rigenerare il filtro guidando ad una velocità di almeno
60
km/h fino allo spegnimento della spia servizio.
fissa. Ciò indica un livello minimo del
serbatoio dell'additivo del gasolio. Far realizzare al più presto il rabbocco dalla rete
PEUGEOT o da un riparatore qualificato.
Spia
StatoCausa Azioni/Osservazioni
1
Spie di funzionamento

48
SpiaStatoCausa Azioni/Osservazioni
Freno di
stazionamento
elettrico lampeggiante.
Il freno elettrico non si inserisce
automaticamente.
Anomalia dell'inserimento/
disinserimento. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare su suolo piano, inserire una marcia
(per cambio automatico posizionare la leva in
P),
interrompere il contatto e rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Anomalia
del freno di
stazionamento
elettrico fissa.
Anomalia del freno di stazionamento
elettrico. Rivolgersi al più presto alla rete PEUGEOT o ad un
riparatore qualificato.
Per maggiori informazioni sul freno di stazionamento
elettrico, consultare la sezione corrispondente.
Freni fissa. Notevole diminuzione del livello del
liquido dei freni nel circuito dei freni. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido raccomandato da PEUGEOT.
Se il problema persiste, far verificare dalla rete PEUGEOT
o da un riparatore qualificato.
+ fissa, abbinata alla
spia ABS.Anomalia del ripartitore elettronico di
frenata (REF). Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Disattivazione
delle funzioni
automatiche
del freno di
stazionamento
elettrico
fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e
"disinserimento automatico" sono
disattivate o in anomalia. Attivare la funzione (secondo la destinazione) dal
menu di configurazione del veicolo o consultare
la rete PEUGEOT o un riparatore qualificato se
l'inserimento / disinserimento automatico non è più
possibile.
Per ulteriori informazioni sul freno di stazionamento
elettrico, consultare la sezione corrispondente.
Spie di funzionamento

49
508RXH_it_Chap01_controle-de-marche_ed01-2014

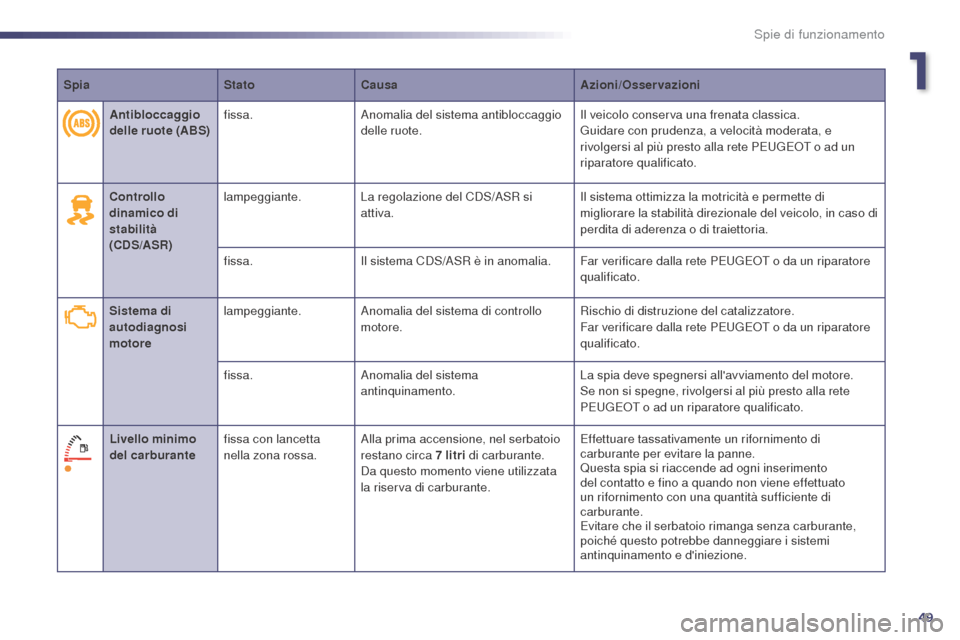

SpiaStatoCausa Azioni/Osservazioni
Controllo
dinamico di
stabilità
(CDS/ASR) lampeggiante.
La regolazione del CDS/ASR si
attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo, in caso di
perdita di aderenza o di traiettoria.
fissa. Il sistema CDS/ASR è in anomalia. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Sistema di
autodiagnosi
motore lampeggiante.
Anomalia del sistema di controllo
motore. Rischio di distruzione del catalizzatore.
Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
fissa. Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato.
Livello minimo
del carburante fissa con lancetta
nella zona rossa. Alla prima accensione, nel serbatoio
restano circa
7
litri di carburante.
Da questo momento viene utilizzata
la riserva di carburante. Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Questa spia si riaccende ad ogni inserimento
del contatto e fino a quando non viene effettuato
un rifornimento con una quantità sufficiente di
carburante.
Evitare che il serbatoio rimanga senza carburante,
poiché questo potrebbe danneggiare i sistemi
antinquinamento e d'iniezione.
Antibloccaggio
delle ruote (ABS)
fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete PEUGEOT o ad un
riparatore qualificato.
1
Spie di funzionamento

50
Spia sul display del
quadro strumentiStato
Causa Azioni/Osservazioni
Pressione olio
motore fissa.
Anomalia del circuito di lubrificazione
del motore. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare, disinserire il contatto e consultare la
rete PEUGEOT o un riparatore qualificato.
Carica batteria *fissa. Anomalia del circuito di carica della
batteria. La spia deve spegnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Porta/e aperta/e accesa fissa e abbinata
ad un messaggio che
localizza la porta, se
la velocità è inferiore a
10


km/h.Una delle porte o il bagagliaio sono
rimasti aperti.
Chiudere la porta interessata.
accesa fissa, abbinata
ad un messaggio che
localizza la porta e
accompagnata da un
segnale acustico, se
la velocità è superiore
a 10
km/h.
* Secondo il Paese di commercializzazione.
Spie di funzionamento

51
508RXH_it_Chap01_controle-de-marche_ed01-2014

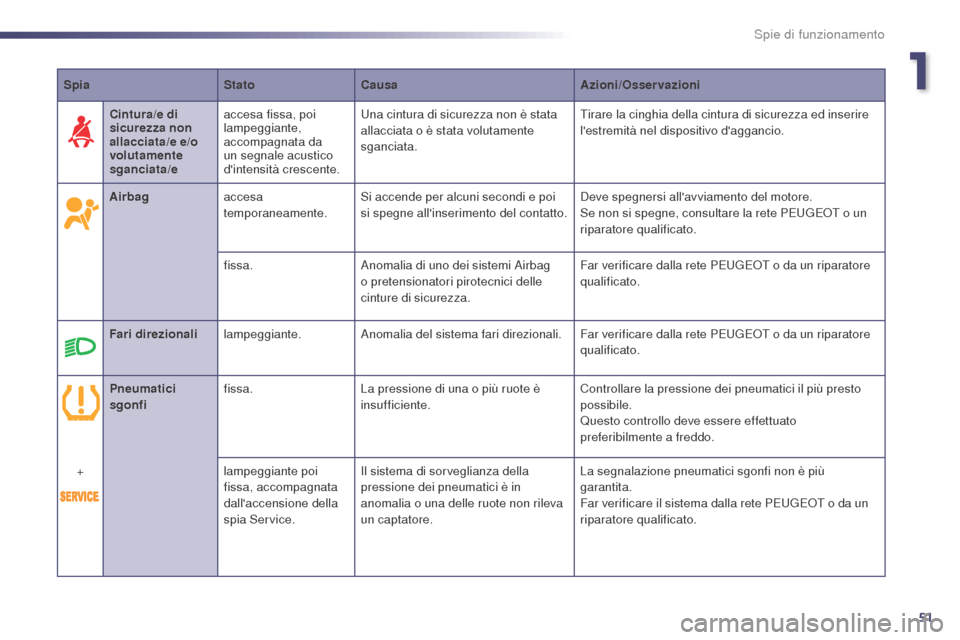

SpiaStatoCausa Azioni/Osservazioni
Airbag accesa
temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete PEUGEOT o un
riparatore qualificato.
fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Fari direzionali lampeggiante. Anomalia del sistema fari direzionali. Far verificare dalla rete PEUGEOT o da un riparatore
qualificato.
Cintura/e di
sicurezza non
allacciata/e e/o
volutamente
sganciata/e
accesa fissa, poi
lampeggiante,
accompagnata da
un segnale acustico
d'intensità crescente. Una cintura di sicurezza non è stata
allacciata o è stata volutamente
sganciata.
Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
Pneumatici
sgonfi fissa.
La pressione di una o più ruote è
insufficiente. Controllare la pressione dei pneumatici il più presto
possibile.
Questo controllo deve essere effettuato
preferibilmente a freddo.
+ lampeggiante poi
fissa, accompagnata
dall'accensione della
spia Service.Il sistema di sorveglianza della
pressione dei pneumatici è in
anomalia o una delle ruote non rileva
un captatore. La segnalazione pneumatici sgonfi non è più
garantita.
Far verificare il sistema dalla rete PEUGEOT o da un
riparatore qualificato.
1
Spie di funzionamento

52
Indicatore di temperatura
del liquido di
raffreddamento
Con il sistema ibrido attivo:
- n ella zona A , la temperatura è corretta,
-

n
ella zona B , la temperatura è
troppo elevata; la spia d'allarme
centralizzato
STOP si accende,
accompagnata da un segnale acustico e
da un messaggio sul display del quadro
strumenti.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Consultare la rete PEUGEOT o un riparatore
qualificato. Dopo alcuni minuti di guida, la temperatura
e la pressione salgono nel circuito di
raffreddamento.
Per ripristinare il livello:
F

a
ttendere il raffreddamento del motore,
F
s
vitare il tappo di due giri per far scendere
la pressione,
F
q
uando la pressione è scesa, togliere il
tappo,
F
r
ipristinare il livello fino alla tacca "MAXI".
All'inserimento del contatto o durante la guida,
indica la temperatura dell'olio motore.
Lancetta nella zona C, la temperatura è
corretta.
Lancetta nella zona D , la temperatura è troppo
elevata.
Diminuire la velocità per abbassarlo.
Indicatore di temperatura
dell'olio motore
Attenzione al rischio di ustioni
durante il riempimento del liquido di
raffreddamento. Non riempire oltre il
livello massimo (indicato sul serbatoio).
Spie di funzionamento

53
508RXH_it_Chap01_controle-de-marche_ed01-2014
* Secondo il Paese di destinazione.

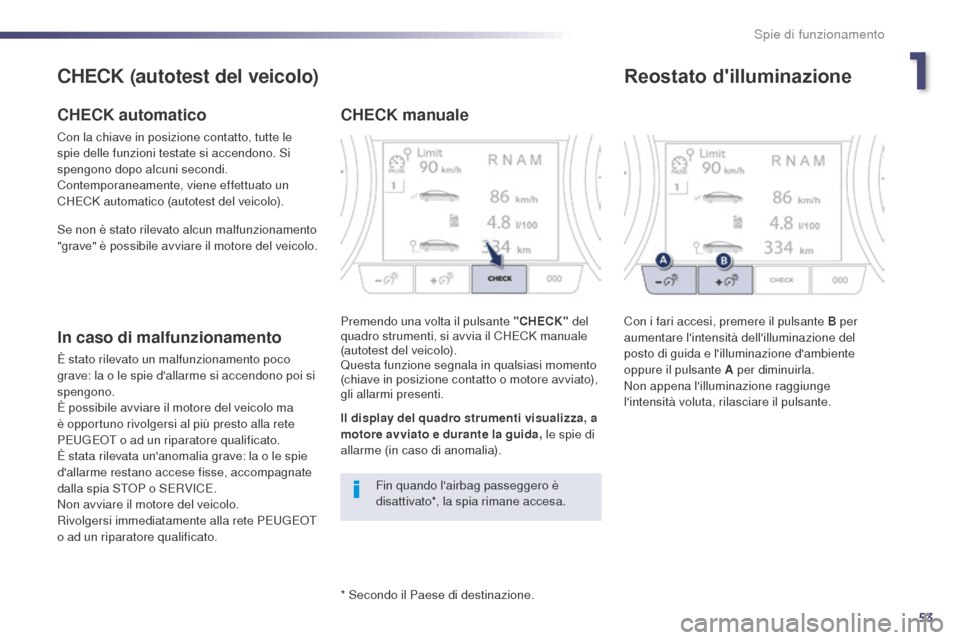

CHECK (autotest del veicolo)
CHECK automatico
Con la chiave in posizione contatto, tutte le
spie delle funzioni testate si accendono. Si
spengono dopo alcuni secondi.
Contemporaneamente, viene effettuato un
CHECK automatico (autotest del veicolo).
In caso di malfunzionamento
È stato rilevato un malfunzionamento poco
grave: la o le spie d'allarme si accendono poi si
spengono.
È possibile avviare il motore del veicolo ma
è opportuno rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato.
È stata rilevata un'anomalia grave: la o le spie
d'allarme restano accese fisse, accompagnate
dalla spia STOP o SERVICE.
Non avviare il motore del veicolo.
Rivolgersi immediatamente alla rete PEUGEOT
o ad un riparatore qualificato.
CHECK manuale
Premendo una volta il pulsante "CHECK" del
quadro strumenti, si avvia il CHECK manuale
(autotest del veicolo).
Questa funzione segnala in qualsiasi momento
(chiave in posizione contatto o motore avviato),
gli allarmi presenti.
Fin quando l'airbag passeggero è
disattivato*, la spia rimane accesa.
Il display del quadro strumenti visualizza, a
motore avviato e durante la guida,
le spie di
allarme (in caso di anomalia).
Se non è stato rilevato alcun malfunzionamento
"grave" è possibile avviare il motore del veicolo.
Reostato d'illuminazione
Con i fari accesi, premere il pulsante B per
a umentare l'intensità dell'illuminazione del
posto di guida e l'illuminazione d'ambiente
oppure il pulsante


A per diminuirla.
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
1
Spie di funzionamento

54
Indicatore di manutenzione
Frequenza di revisione superiore
a 3 000 km
Ad ogni inserimento del contatto, sul display non
vengono visualizzate informazioni sulla manutenzione.
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
-
i
l chilometraggio percorso,
-
i

l tempo trascorso dall'ultima
manutenzione.
Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si accende per
5 secondi. La linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri che si possono
ancora percorrere fino alla prossima manutenzione.
Esempio: si possono ancora percorrere 2 800 km fino alla
prossima manutenzione.
All'inserimento del contatto e per la durata di 5 secondi, il
display indica:
5 secondi dopo l'inserimento del contatto, la
chiave si spegne ; il contachilometri totalizzatore
torna a funzionare normalmente. Il display indica
allora il chilometraggio totale e parziale.
Frequenza di manutenzione
inferiore a 1 000 km
Esempio: si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa , per
segnalare che a breve dovrà essere effettuata
una manutenzione.
L'accensione della chiave è
accompagnata da un messaggio sul
display del quadro strumenti.
Spie di funzionamento
