Sostituzione di una lampadina

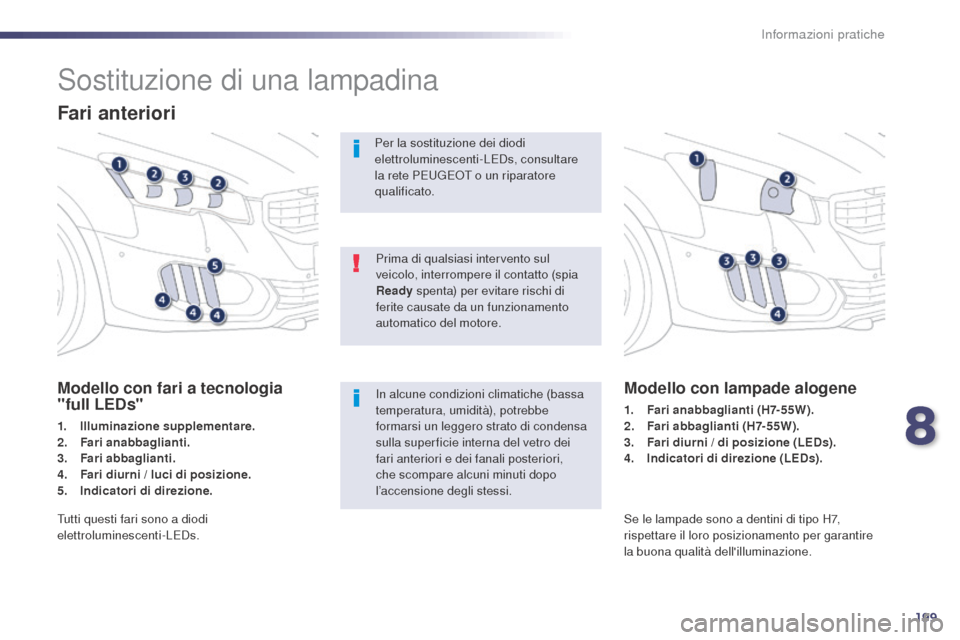

Fari anteriori
Modello con fari a tecnologia
"full LEDs"
1. Illuminazione supplementare.
2. Fari anabbaglianti.
3.
F

ari abbaglianti.
4.
F

ari diurni / luci di posizione.
5.
I

ndicatori di direzione.
Modello con lampade alogene
1. Fari anabbaglianti (H7-55W).
2. F ari abbaglianti (H7-55W).
3.
F

ari diurni / di posizione (LEDs).
4.
I

ndicatori di direzione (LEDs).
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo
l’accensione degli stessi. Prima di qualsiasi intervento sul
veicolo, interrompere il contatto (spia
Ready
spenta) per evitare rischi di
ferite causate da un funzionamento
automatico del motore.
Per la sostituzione dei diodi
elettroluminescenti-LEDs, consultare
la rete PEUGEOT o un riparatore
qualificato.
Tutti questi fari sono a diodi
elettroluminescenti-LEDs. Se le lampade sono a dentini di tipo H7,
rispettare il loro posizionamento per garantire
la buona qualità dell'illuminazione.
8
Informazioni pratiche

200
508RXH_it_Chap08_info-pratiques_ed01-2014
Fari abbaglianti
Fari anabbaglianti
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
F

no

n
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F

u

tilizzare una spugna con acqua e
sapone o un prodotto con pH neutro,
F

s

e si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice di
protezione e le guarnizioni di tenuta,
La sostituzione di una lampada deve
essere effettuata con il faro spento da
parecchi minuti (rischio di gravi ustioni).
F

N

on toccare direttamente la
lampadina con le dita: utilizzare dei
panni che non lascino peli.
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada difettosa
con una lampada nuova avente gli stessi
riferimenti e le stesse caratteristiche.
Modello con lampade alogene
F Togliere il coperchio protettivo in plastica tirando la linguetta.
F

S
ganciare il porta lampada.
F

E
strarre la lampada tirando e sostituirla. F
T ogliere il coperchio protettivo in plastica
tirando la linguetta.
F

S
ganciare il portalampada.
F

E
strarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. Per rimontare, eseguire queste operazioni in
senso inverso.
Per il fanalino del lato sinistro, è
necessario rimuovere la batteria.
Attenersi alla rubrica corrispondente.
Informazioni pratiche

201
508RXH_it_Chap08_info-pratiques_ed01-2014
Indicatori di direzione laterali
integrati
Per la sostituzione di queste lampade rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.

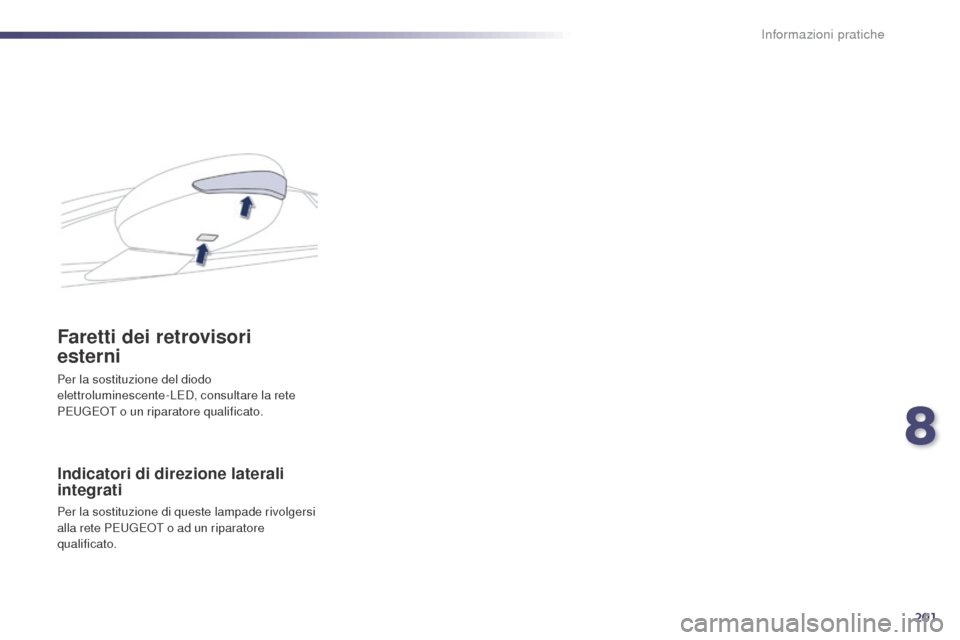

Faretti dei retrovisori
esterni
Per la sostituzione del diodo
elettroluminescente-LED, consultare la rete
PEUGEOT o un riparatore qualificato.
8
Informazioni pratiche

202
508RXH_it_Chap08_info-pratiques_ed01-2014
1. Luci di stop (diodi elettroluminescenti-LED).
2.
L

uci di retromarcia (W19W).
3.
Indicatori di direzione (PY21W color ambra).4. Luci di posizione (diodi elettroluminescenti-LED).
5.
F

ari fendinebbia (diodi
elettroluminescenti-LED).
Fanali posteriori
Indicatori di direzione (sui parafanghi)
F Aprire il bagagliaio poi rimuovere lo sportello d'accesso.
F

S
taccare la spugna di tenuta.
F

S
collegare il connettore del fanale.
F

T
ogliere il dado di fissaggio del fanale. F
E strarre con precauzione il fanale
dall'esterno.
F

S
taccare la spugna di tenuta.
F

S
ganciare il portalampada.
F

R
uotare la lampada di un quarto di giro e
sostituirla.
Diodi
elettroluminescenti-LED
Per la sostituzione, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato. Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Informazioni pratiche

203
508RXH_it_Chap08_info-pratiques_ed01-2014

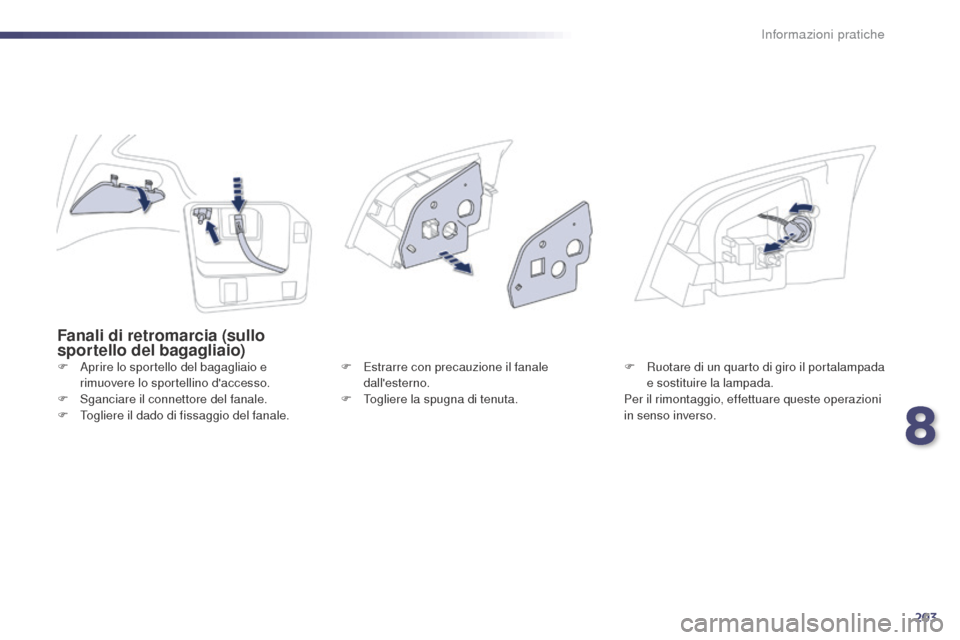

Fanali di retromarcia (sullo
sportello del bagagliaio)
F Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso.
F

S
ganciare il connettore del fanale.
F

T
ogliere il dado di fissaggio del fanale. F
E strarre con precauzione il fanale
dall'esterno.
F

T
ogliere la spugna di tenuta.F
R uotare di un quarto di giro il portalampada
e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
8
Informazioni pratiche

204
508RXH_it_Chap08_info-pratiques_ed01-2014
Terza luce di stop (diodi
elettroluminescenti - LED)
Consultare la rete PEUGEOT o un riparatore
qualificato.
Illuminazioni della targa
posteriore
F Inserire un cacciavite sottile in uno dei fori esterni del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

S
collegare il connettore del fanale.
F

T
ogliere il coperchietto trasparente.
F

E
strarre la lampada tirandola e sostituirla.
Informazioni pratiche

205
508RXH_it_Chap08_info-pratiques_ed01-2014
Sostituzione di un fusibileModo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La pinzetta d'estrazione è situata nel cassettino
portaoggetti.
Accesso agli attrezzi
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
F
I
ndividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono Bruciato
F

U

tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore con le tabelle di seguito
riportate. PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10


milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo
consultare la rete PEUGEOT o un
riparatore qualificato.
8
Informazioni pratiche

206
508RXH_it_Chap08_info-pratiques_ed01-2014
Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Aprire la piastrina occultabile poi forzare leggermente sui lati. Fusibile
N° Intensità
(A) Funzioni
F6 A o B
15Autoradio.
F8 3Allarme.
F13 10Accendisigari anteriore.
F14 10Presa 12

V anteriore.
F16 3Plafoniera posteriore, faretti lettura carte posteriori.
F17 3Plafoniera anteriore, specchietto di cortesia.
F28 A o B
15Autoradio.
F30 20Tergicristallo posteriore.
F32 10Amplificatore audio.
