2014 Peugeot 508 Hybrid Betriebsanleitung (in German)

231
508_de_Chap09_verifications_ed02-2014

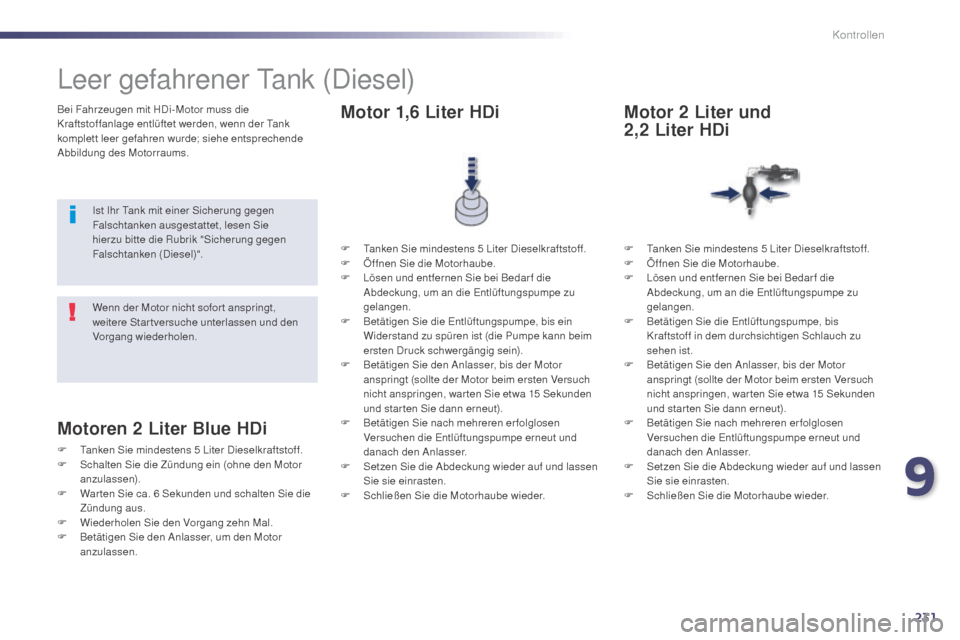

Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn der Tank
komplett leer gefahren wurde; siehe entsprechende
Abbildung des Motorraums.
Leer gefahrener Tank (Diesel)
Ist Ihr Tank mit einer Sicherung gegen
Falschtanken ausgestattet, lesen Sie
hierzu bitte die Rubrik "Sicherung gegen
Falschtanken (Diesel)".F

T
anken Sie mindestens 5 Liter Dieselkraftstoff.
F

Ö
ffnen Sie die Motorhaube.
F

L
ösen und entfernen Sie bei Bedar f die
Abdeckung, um an die Entlüftungspumpe zu
gelangen.
F

B
etätigen Sie die Entlüftungspumpe, bis ein
Widerstand zu spüren ist (die Pumpe kann beim
ersten Druck schwergängig sein).
F

B
etätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten Versuch
nicht anspringen, war ten Sie etwa 15
Sekunden
und star ten Sie dann erneut).
F

B
etätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut und
danach den Anlasser.
F

S
etzen Sie die Abdeckung wieder auf und lassen
Sie sie einrasten.
F

S
chließen Sie die Motorhaube wieder.
Motor 1,6 Liter HDi
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F Ö ffnen Sie die Motorhaube.
F

L
ösen und entfernen Sie bei Bedar f die
Abdeckung, um an die Entlüftungspumpe zu
gelangen.
F

B
etätigen Sie die Entlüftungspumpe, bis
Kraftstoff in dem durchsichtigen Schlauch zu
sehen ist.
F

B
etätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten Versuch
nicht anspringen, war ten Sie etwa 15
Sekunden
und star ten Sie dann erneut).
F

B
etätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut und
danach den Anlasser.
F

S
etzen Sie die Abdeckung wieder auf und lassen
Sie sie einrasten.
F

S
chließen Sie die Motorhaube wieder.
Motor 2 Liter und
2 ,2 Liter HDi
Wenn der Motor nicht sofor t anspringt,
weitere Star tversuche unterlassen und den
Vorgang wiederholen.
Motoren 2 Liter Blue HDi
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F S chalten Sie die Zündung ein (ohne den Motor
anzulassen).
F

W
ar ten Sie ca. 6 Sekunden und schalten Sie die
Zündung aus.
F

W
iederholen Sie den Vorgang zehn Mal.
F

B
etätigen Sie den Anlasser, um den Motor
anzulassen.
9
Kontrollen

232
508_de_Chap09_verifications_ed02-2014
Beim Benzinmotor können Sie die Füllstände der
verschiedenen Betriebsstoffe kontrollieren und
bestimmte Teile auswechseln.
Benzinmotoren
1. Behälter für Servolenkung
2. B ehälter für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie/Sicherungen
6.


Sicherungskasten
7.


Luftfilter
8.


Ölmessstab
9.


Öleinfüllöffnung 1,6
l 16V V Ti 120 PS
1,6
l 16V THP 155 PS
Kontrollen

233
508_de_Chap09_verifications_ed02-2014

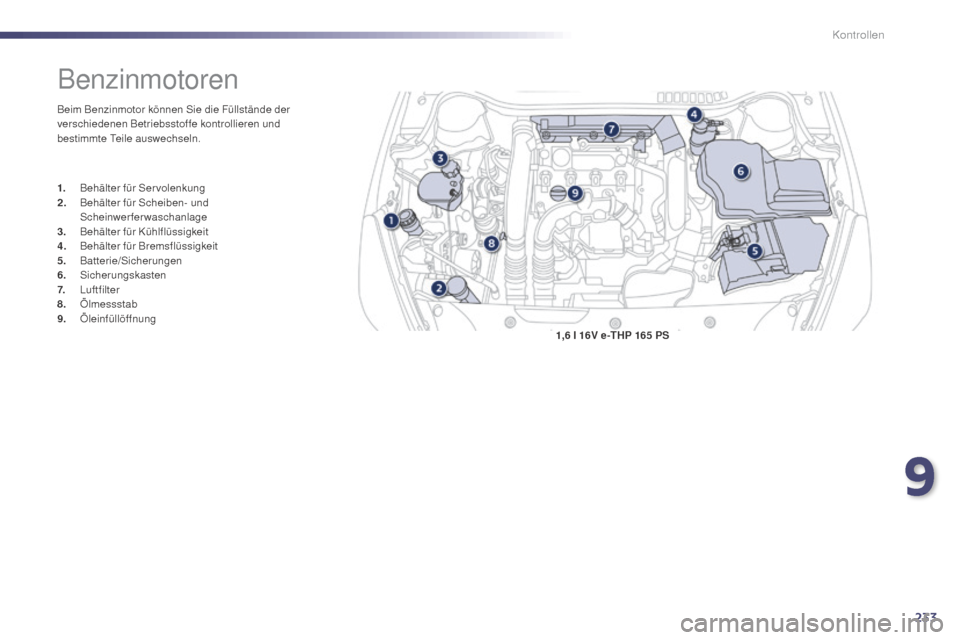

1,6 l 16V e-THP 165 PS
Benzinmotoren
Beim Benzinmotor können Sie die Füllstände der
verschiedenen Betriebsstoffe kontrollieren und
bestimmte Teile auswechseln.
1.
B
ehälter für Servolenkung
2.
B

ehälter für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie/Sicherungen
6.


Sicherungskasten
7.


Luftfilter
8.


Ölmessstab
9.


Öleinfüllöffnung
9
Kontrollen

234
508_de_Chap09_verifications_ed02-2014
Beim Dieselmotor können Sie die Füllstände der
verschiedenen Betriebsstoffe kontrollieren, bestimmte
Teile auswechseln und den Kraftstoffkreislauf
entlüften.
* Je nach Motor version
Dieselmotoren
1. Behälter für Servolenkung
2. B ehälter für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie/Sicherungen
6.


Sicherungskasten
7.


Luftfilter
8.


Ölmessstab
9.


Öleinfüllöffnung
10.


Entlüftungspumpe*
11.
E

ntlüftungsschraube* 1,6
l HDi 115 PS
2,0
l HDi 140 PS
Kontrollen

235
508_de_Chap09_verifications_ed02-2014

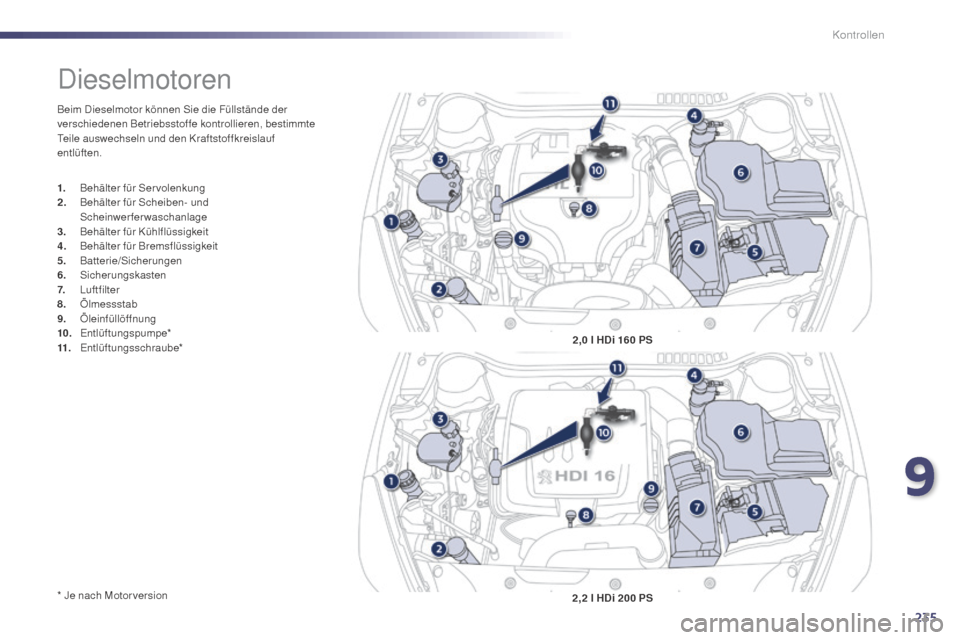

Beim Dieselmotor können Sie die Füllstände der
verschiedenen Betriebsstoffe kontrollieren, bestimmte
Teile auswechseln und den Kraftstoffkreislauf
entlüften.
* Je nach Motor version
Dieselmotoren
1. Behälter für Servolenkung
2. B ehälter für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.


Batterie/Sicherungen
6.


Sicherungskasten
7.


Luftfilter
8.


Ölmessstab
9.


Öleinfüllöffnung
10.


Entlüftungspumpe*
11.
E

ntlüftungsschraube* 2,0
l HDi 160 PS
2,2
l HDi 200 PS
9
Kontrollen

236
508_de_Chap09_verifications_ed02-2014
Dieselmotoren Blue HDi
Beim Dieselmotor können Sie die Füllstände der
verschiedenen Betriebsstoffe kontrollieren, bestimmte
Teile auswechseln und den Kraftstoffkreislauf
entlüften.
1.
B
ehälter für Servolenkung
2.
B

ehälter für Scheiben- und
Scheinwerferwaschanlage
3.
B

ehälter für Kühlflüssigkeit
4.
B

ehälter für Bremsflüssigkeit
5.
B

atterie / Sicherungen
6.


Sicherungskasten
7.


Luftfilter
8.


Ölmessstab
9.


Öleinfüllöffnung 2,0
l Blue HDi 150 PS
2,0
l Blue HDi 180 PS
Kontrollen

237
508_de_Chap09_verifications_ed02-2014

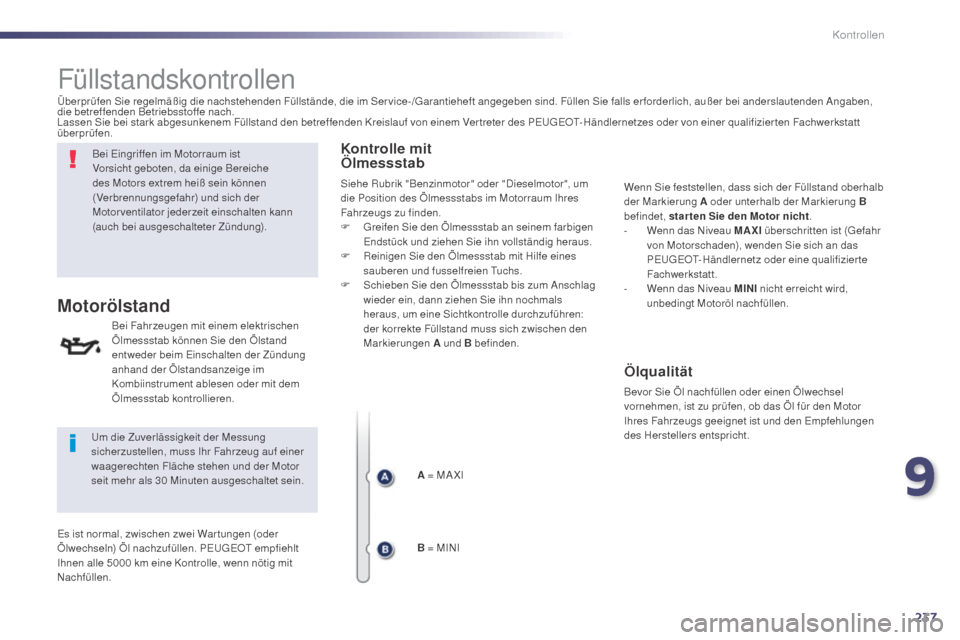

Füllstandskontrollen
Bei Eingriffen im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Motorölstand
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der Zündung
anhand der Ölstandsanzeige im
Kombiinstrument ablesen oder mit dem
Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30
Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei War tungen (oder
Ölwechseln) Öl nachzufüllen. PEUGEOT empfiehlt
Ihnen alle 5000
km eine Kontrolle, wenn nötig mit
Nachfüllen. Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Service-/Garantieheft angegeben sind. Füllen Sie falls erforderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Ver treter des PEUGEOT-Händlernetzes oder von einer qualifizier ten Fachwerkstatt
überprüfen.
Kontrolle mit
Ölmessstab
Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um
die Position des Ölmessstabs im Motorraum Ihres
Fahrzeugs zu finden.
F

G
reifen Sie den Ölmessstab an seinem farbigen
Endstück und ziehen Sie ihn vollständig heraus.
F

R
einigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien Tuchs.
F

S
chieben Sie den Ölmessstab bis zum Anschlag
wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen:
der korrekte Füllstand muss sich zwischen den
Markierungen A und B befinden.
A = MA XI
B = MINI Wenn Sie feststellen, dass sich der Füllstand oberhalb
der Markierung A oder unterhalb der Markierung B
befindet, star ten Sie den Motor nicht
.
-

W
enn das Niveau MAXI überschritten ist (Gefahr
von Motorschaden), wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
-

W
enn das Niveau MINI nicht erreicht wird,
unbedingt Motoröl nachfüllen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den Motor
Ihres Fahrzeugs geeignet ist und den Empfehlungen
des Herstellers entspricht.
9
Kontrollen

238
508_de_Chap09_verifications_ed02-2014
Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe der
Markierung "MA XI" stehen. Schrauben Sie
den Verschluss bei kaltem Motor auf, um
den Füllstand zu kontrollieren. Die Bremsflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Ser vice-/Garantieheft nach, in welchen
Abständen die Bremsflüssigkeit gewechselt werden
muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor" um
die Lage des Tankverschlusses im Motorraum Ihres
Fahrzeugs zu lokalisieren.
F
D
en Tankverschluss abschrauben, um an die
Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
ar ten Sie einige Minuten, bevor Sie den
Ölstand mit Hilfe des Ölmessstabs kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den Tankverschluss
sorgfältig wieder festschrauben und den
Ölmessstab wieder in seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der Ölstand auf
der Ölstandsanzeige im Kombiinstrument 30


Minuten
nach dem Nachfüllen zuverlässig abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t
werden muss, finden Sie im Ser vice-/Garantieheft.
Um die Betriebssicherheit des Motors und der
Abgasentgiftungsanlage auf Dauer zu gewährleisten,
dar f dem Motoröl kein Zusatzmittel beigegeben
werden.
Kontrollen
