2014 Peugeot 508 Hybrid Betriebsanleitung (in German)

207
508_de_Chap08_info-pratiques_ed02-2014

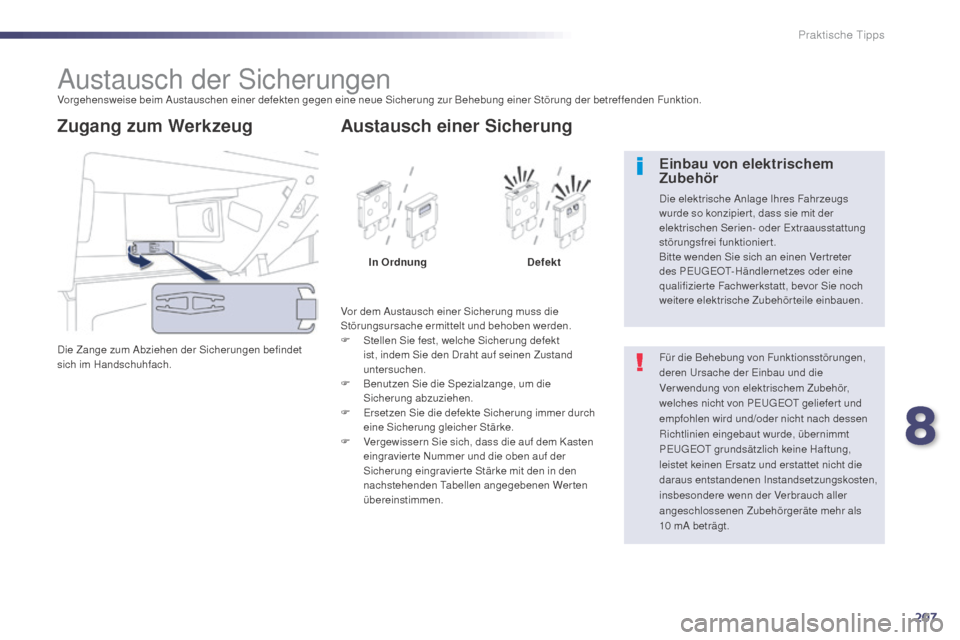

Austausch der SicherungenVorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Die Zange zum Abziehen der Sicherungen befindet
sich im Handschuhfach.
Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F
S
tellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
Austausch einer Sicherung
In Ordnung Defekt
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
F

E
rsetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.
F

V
ergewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen. Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach dessen
Richtlinien eingebaut wurde, übernimmt
PEUGEOT grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile einbauen.
8
Praktische Tipps

208
508_de_Chap08_info-pratiques_ed02-2014
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Öffnen Sie die ausklappbare Platine und üben Sie dann leichten Druck aus, um die Anschläge
zu überwinden. Sicherung

N r. Stärke
(A) Abgesicherter Stromkreis
F6 A oder B
15Autoradio
F8 3Alarmanlage
F13 10Zigarettenanzünder vorne
F14 1012V-Anschluss vorne
F16 3Deckenleuchte hinten, Kartenleseleuchten hinten
F17 3Deckenleuchte vorne, Make-up-Spiegel
F28 A oder B
15Autoradio
F30 20Heckscheibenwischer
F32 10Audioverstärker
Praktische Tipps

209
508_de_Chap08_info-pratiques_ed02-2014

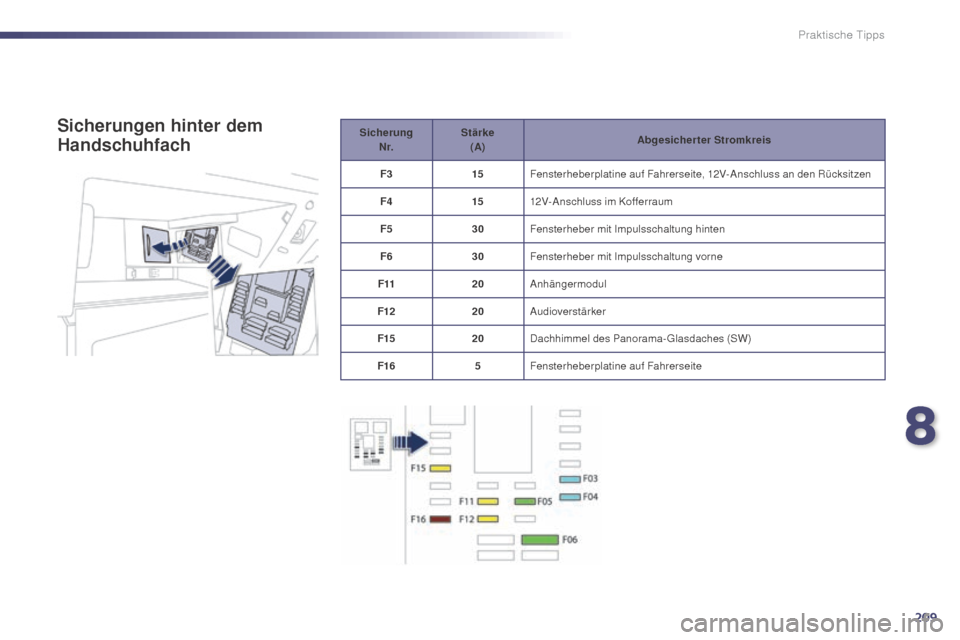

Sicherung N r. Stärke
(A)Ab gesicherter Stromkreis
F3 15Fensterheberplatine auf Fahrerseite, 12V-Anschluss an den Rücksitzen
F4 1512V-Anschluss im Kofferraum
F5 30Fensterheber mit Impulsschaltung hinten
F6 30Fensterheber mit Impulsschaltung vorne
F11 20Anhängermodul
F12 20Audioverstärker
F15 20Dachhimmel des Panorama-Glasdaches (SW)
F16 5Fensterheberplatine auf FahrerseiteSicherungen hinter dem
Handschuhfach
8
Praktische Tipps

210
508_de_Chap08_info-pratiques_ed02-2014
Sicherungen im Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F E rsetzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Stärke
(A) Abgesicherter Stromkreis
F20 15Scheibenwaschpumpe vorne / hinten
F21 20Scheinwerferwaschpumpe
F22 15Hupe
F23 15Fernlicht rechts
F24 15Fernlicht links
F27 5Blende Scheinwerfer links
F28 5Blende Scheinwerfer rechts
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Praktische Tipps

211
508_de_Chap08_info-pratiques_ed02-2014

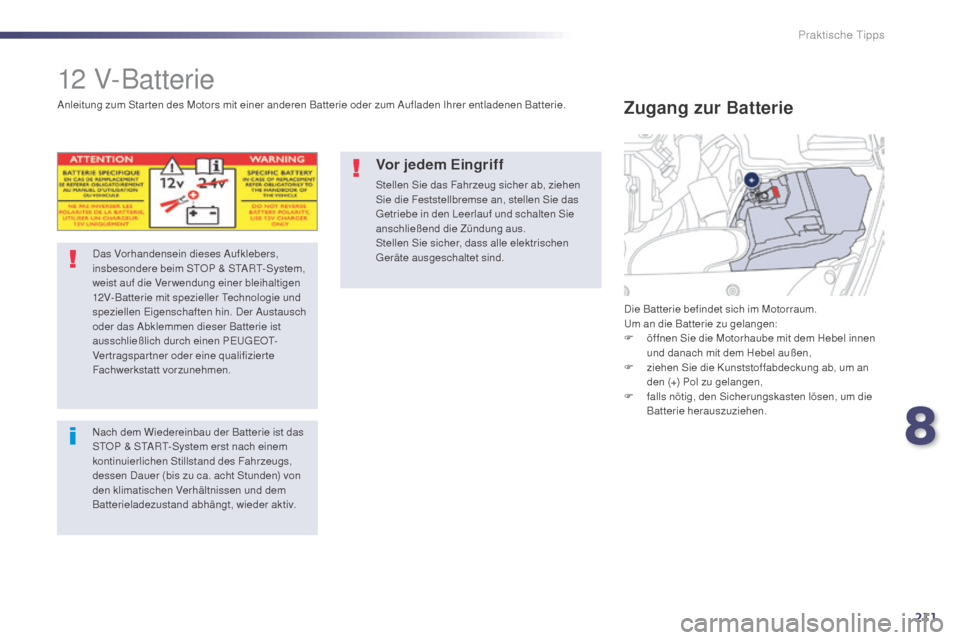

12 V-Batterie
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist
ausschließlich durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv. Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel innen
und danach mit dem Hebel außen,
F

z
iehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen,
F

f
alls nötig, den Sicherungskasten lösen, um die
Batterie herauszuziehen.
Zugang zur BatterieAnleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Vor jedem Eingriff
Stellen Sie das Fahrzeug sicher ab, ziehen
Sie die Feststellbremse an, stellen Sie das
Getriebe in den Leerlauf und schalten Sie
anschließend die Zündung aus.
Stellen Sie sicher, dass alle elektrischen
Geräte ausgeschaltet sind.
8
Praktische Tipps

212
508_de_Chap08_info-pratiques_ed02-2014
Starten mit einer
Fremdbatterie
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln gestartet werden.Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft. F

F
alls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol.
F

S
chließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A und dann an den (+) Pol
der Hilfsbatterie B an.
F

Z

iehen Sie den Hebel D so weit wie möglich nach
oben, um die Kabelschelle E zu entriegeln.
Abklemmen des (+) Pols
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle E , um
diese richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Praktische Tipps

213
508_de_Chap08_info-pratiques_ed02-2014

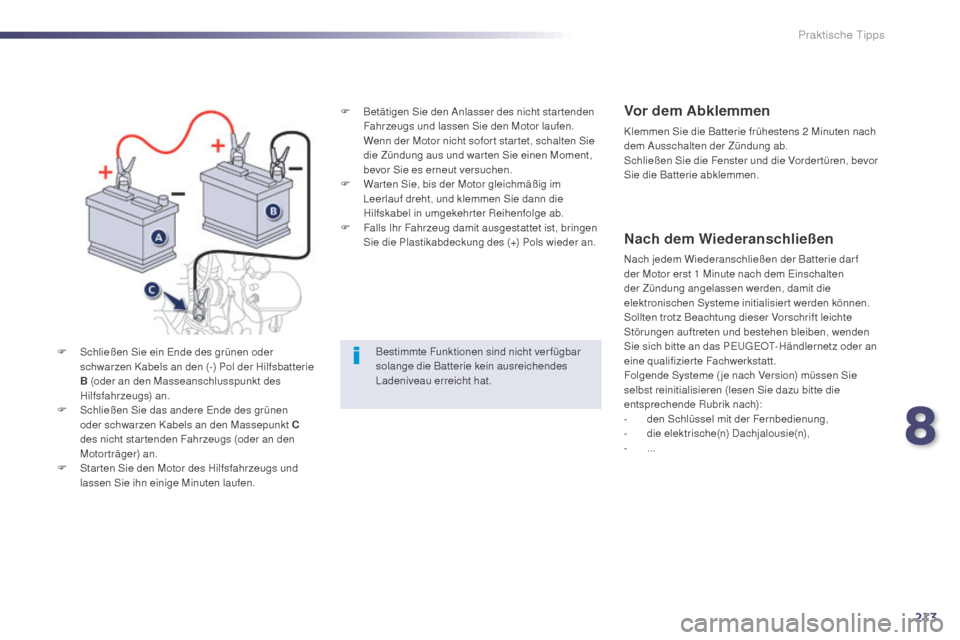

F Betätigen Sie den Anlasser des nicht star tenden Fahrzeugs und lassen Sie den Motor laufen.
W

enn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
F

W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
Bestimmte Funktionen sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
de m Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das PEUGEOT-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
-

d
en Schlüssel mit der Fernbedienung,
-
d

ie elektrische(n) Dachjalousie(n),
-
...
F


S

chließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der Hilfsbatterie
B (oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an.
F

S

chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motorträger) an.
F

S

tar ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
8
Praktische Tipps

214
508_de_Chap08_info-pratiques_ed02-2014
Aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F B eachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden. Für das Wiederaufladen der Batterie ist beim
STOP & START-System kein Abklemmen
erforderlich.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die
Batterie abzuklemmen.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
müssen gemäß den gesetzlichen Vorschriften
entsorgt werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen,
um jegliche Explosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
PEUGEOT-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und
ausschließlich ein 12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu star ten, wenn es mit einem
automatisierten Schaltgetriebe oder
Automatikgetriebe ausgerüstet ist.
