2014 Peugeot 508 Hybrid Betriebsanleitung (in German)

103
Bei niedrigen Temperaturen (Frost) und beim
Abschleppen (Panne, Wohnwagen etc.)
sollte die Feststellbremse möglichst nicht
angezogen werden. Dazu sollten Sie die
automatischen Funktionen deaktivieren oder
die Feststellbremse manuell lösen.Bitte stellen Sie vor Verlassen des
Fahrzeuges sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument und
am Hebel A ununterbrochen leuchten.
Die elektrische Feststellbremse verfügt über zwei
Funktionsarten:
-

A

utomatisches Anziehen/Lösen

D

as Anziehen er folgt automatisch bei
Motorstillstand, das Lösen er folgt automatisch,
wenn sich das Fahrzeug in Bewegung setzt
(standardmäßig aktiviert),
-

M

anuelles Lösen/Anziehen

Z

um manuellen Anziehen der Feststellbremse
ziehen Sie den Hebel A .
Z

um manuellen Lösen der Feststellbremse
drücken Sie den Hebel und lassen Sie ihn dann
los. Treten Sie dabei auf die Bremse.
Beim Öffnen der Fahrer tür er tönt ein akustisches
Signal in Verbindung mit einer Meldung, wenn die
Bremse nicht angezogen ist.
Programmierung des Modus
Je nach Vertriebsland des Fahrzeugs können das
automatische Anziehen der Bremse bei Ausschalten
des Motors und das automatische Anziehen der
Bremse bei beginnender Fahrzeugbewegung
deaktiviert werden. Zum Anziehen der Feststellbremse bei
Fahrzeugstillstand mit laufendem oder
ausgeschaltetem Motor die Betätigung A anziehen
.
Manuelles Anziehen
Die Aktivierung / Deaktivierung erfolgt
über das Menü im Anzeigefeld des
Kombiinstruments.
Das Anziehen und Lösen der Feststellbremse erfolgt
dann manuell. Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
D
urch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P an der Betätigung A ,
-

d
urch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrer tür mit laufendem Motor er tönt
ein Signalton und eine Meldung wird angezeigt, wenn
die Feststellbremse nicht angezogen ist. Dies gilt
nicht, wenn sich bei einem Automatikgetriebe der
Wählhebel in Position P (Park) befindet.
Elektrische Feststellbremse
Wenn diese Kontrollleuchte im
Kombiinstrument aufleuchtet, ist der
automatische Modus deaktiviert.
4
Fahrbetrieb

104
Zum Lösen der Feststellbremse bei eingeschalteter
Zündung oder laufendem Motor auf das Bremspedal
treten und den Hebel A drücken und dann wieder
loslassen.
Das vollständige Lösen der Feststellbremse wird
folgendermaßen angezeigt:
Manuelles Lösen
- Durch Ausschalten der Bremskontrollleuchte und der
Kontrollleuchte P an der Betätigung A ,
-

d
urch Anzeige der Meldung
"Feststellbremse gelöst".
Wenn der Hebel A ohne Betätigung des Bremspedals
gezogen wird, wird die Feststellbremse nicht gelöst
und eine Meldung erscheint im Kombiinstrument. Es besteht die Möglichkeit, im Bedar fsfall die
Feststellbremse maximal anzuziehen
. Dies er folgt
durch ein langes Ziehen der Betätigung A, bis die
Meldung "Feststellbremse maximal angezogen"
angezeigt wird und ein Signalton er tönt.
Das maximale Anziehen ist in den folgenden
Fällen erforderlich:
-
W
enn mit dem Fahrzeug ein Wohnwagen oder ein
Anhänger gezogen wird, die Automatikfunktionen
aktivier t sind und ein manuelles Anziehen der
Feststellbremse erfolgt.
-
W
enn das Gefälle während der Parkzeit variieren
kann (Beispiele: Transpor t auf dem Schiff, dem
LKW, beim Abschleppen).
Maximales Anziehen
Bitte überprüfen Sie vor Verlassen des
Fahrzeugs, ob die Kontrollleuchten der
Feststellbremse im Kombiinstrument und am
Hebel A ununterbrochen leuchtet.
Lassen Sie bei eingeschalteter Zündung
Kinder nicht alleine im Fahrzeug, da sie die
Feststellbremse lösen könnten.
Automatisches Anziehen
bei Motorstillstand
- Durch Einschalten der Bremskontrollleuchte und der
Kontrollleuchte P an der Betätigung A ,
-

d
urch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Fahrzeugstillstand wird die Feststellbremse
automatisch bei Ausschalten des Motors
angezogen
.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
Ziehen Sie beim Parken des Fahrzeugs mit
Anhänger, im beladenem Zustand oder an
einer abschüssigen Stelle die Feststellbremse
so fest wie möglich an, schlagen Sie die
Räder in Richtung des Bordsteins ein und
legen Sie einen Gang ein.
Nach dem maximalen Anziehen der
Feststellbremse dauert das Lösen der
Bremse länger.
Fahrbetrieb

105
Automatisches Lösen
Die Feststellbremse wird automatisch und
schrittweise gelöst, sobald das Fahrzeug in
Bewegung gesetzt wird:
F

S
chaltgetriebe: Das Kupplungspedal ganz
herunterdrücken, den 1. Gang oder den
Rückwärtsgang einlegen, das Gaspedal
betätigen und die Kupplung kommen lassen.
F

A
utomatisiertes Getriebe: Position A, M oder
R wählen und anschließend das Gaspedal
betätigen.
F

A
utomatikgetriebe: Position D, M oder R wählen
und anschließend das Gaspedal betätigen.
Das vollständige Lösen der Feststellbremse wird
folgendermaßen angezeigt:
-
D

urch Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P an der Betätigung A ,
-

d
urch Anzeige der Meldung
"Feststellbremse gelöst".
Geben Sie im Stillstand bei laufendem Motor
nicht unnötig Gas, da so die Gefahr besteht,
dass die Feststellbremse gelöst wird. Bitte stellen Sie vor Verlassen des Fahrzeugs
sicher, dass die Kontrollleuchten der
Feststellbremse im Kombiinstrument und am
Hebel A ununterbrochen leuchten.
Fahrzeugsicherung bei laufendem
Motor und stehendem Fahrzeug
Bei laufendem Motor und stehendem Fahrzeug muss
die Feststellbremse zur Sicherung des Fahrzeugs
gegen Wegrollen unbedingt von Hand
angezogen
werden, indem man den Hebel A zieht .
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
D

urch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P an der Betätigung A ,
-

d
urch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrer tür er tönt ein Signalton und eine
Meldung wird angezeigt, wenn die Feststellbremse
nicht angezogen ist. Dies gilt nicht, wenn sich bei
einem Automatikgetriebe der Schalthebel in Position P
(Park) befindet.
Spezielle Situationen
In bestimmten Situationen (Anlassen Motor, ...) kann
die Feststellbremse ihre Anzugskraft selbst regulieren.
Dies ist eine normale Funktion.
Um das Fahrzeug ohne Anlassen des Motors bei
eingeschalteter Zündung um einige Zentimeter
verschieben zu können, das Bremspedal betätigen
und die Feststellbremse durch Drücken und
anschließendes Loslassen des Hebels A lösen.
Das vollständige Lösen der Feststellbremse wird
durch Ausschalten der Kontrollleuchte an Hebel A ,
der Kontrollleuchte am Kombiinstrument und durch
Anzeige der Meldung "Handbremse gelöst" angezeigt.
Bei einer Funktionsstörung der Feststellbremse in
angezogener Position


oder bei einer Batteriepanne
ist ein Lösen der Bremse im Notbetrieb immer noch
möglich (siehe Abschnitt "Notentriegelung").
Um ein reibungsloses Funktionieren und damit
Ihre Sicherheit zu gewährleisten, lässt sich die
Feststellbremse nur maximal acht Mal hintereinander
anziehen bzw. lösen.
Bei falscher Handhabung werden Sie durch die
Meldung "Feststellbremse defekt" und eine blinkende
Kontrollleuchte gewarnt.
4
Fahrbetrieb

106
Notbremsung
Bei einer Störung der Fußbremsanlage ermöglicht
das Anziehen der Betätigung A das Anhalten des
Fahrzeugs.
Die Dynamische Stabilitätskontrolle garantiert die
Stabilität bei einer Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird die Meldung
"Fehler Feststellbremse" angezeigt.Bei einer durch Einschalten dieser
Kontrollleuchte angezeigten Störung des
DSC-Systems wird die Bremsstabilität
nicht garantiert.
In diesem Fall muss die Stabilität durch den Fahrer
gewährleistet werden, indem dieser die Betätigung A
wiederholt anzieht und wieder löst. Die Notbremsung ist nur in
Ausnahmesituationen zu verwenden.
Fällt die Batterie aus, funktionier t auch die
elektrische Feststellbremse nicht mehr.
Immobilisieren Sie das Fahrzeug aus
Sicherheitsgründen falls die Feststellbremse
nicht funktioniert durch Einlegen eines
Ganges oder durch einen Unterlegkeil an
einem Reifen.
Wenden Sie sich an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Fahrbetrieb

107

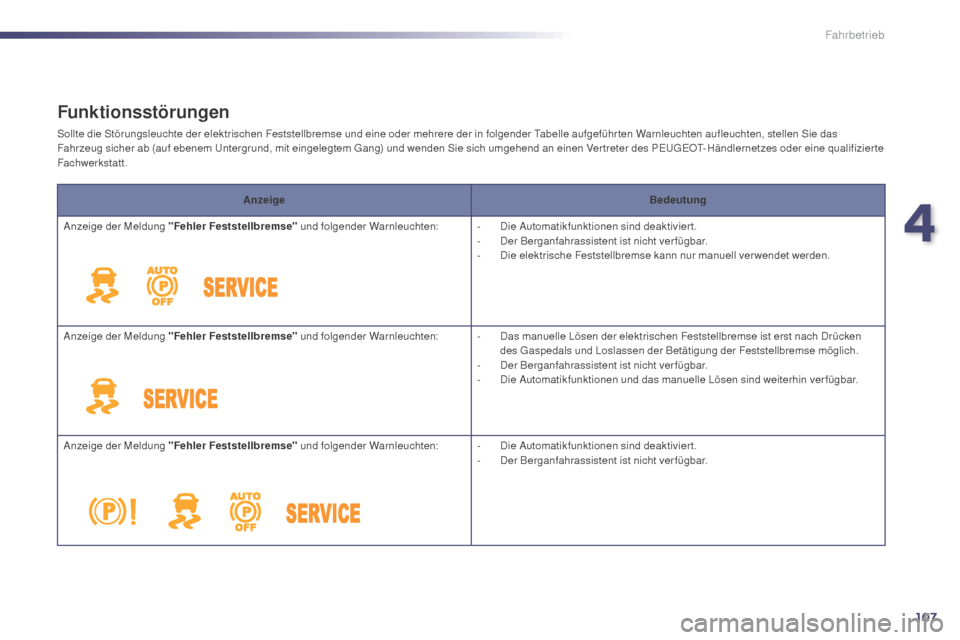

Funktionsstörungen
Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten Warnleuchten aufleuchten, stellen Sie das
Fahrzeug sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden Sie sich umgehend an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizier te
Fachwerkstatt.Anzeige Bedeutung
Anzeige der Meldung "Fehler Feststellbremse" und folgender Warnleuchten:-
D

ie Automatikfunktionen sind deaktiviert.
-
D

er Berganfahrassistent ist nicht verfügbar.
-
D

ie elektrische Feststellbremse kann nur manuell verwendet werden.
Anzeige der Meldung "Fehler Feststellbremse" und folgender Warnleuchten:-
D

as manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken
des Gaspedals und Loslassen der Betätigung der Feststellbremse möglich.
-
D

er Berganfahrassistent ist nicht verfügbar.
-

D
ie Automatikfunktionen und das manuelle Lösen sind weiterhin ver fügbar.
Anzeige der Meldung "Fehler Feststellbremse" und folgender Warnleuchten:-
D

ie Automatikfunktionen sind deaktiviert.
-
D

er Berganfahrassistent ist nicht verfügbar.
4
Fahrbetrieb

108
AnzeigeBedeutung
Anziehen der elektrischen Feststellbremse:
F

H
alten Sie an und schalten Sie die Zündung aus.
F

Z
iehen Sie mindestens 5 Sekunden lang an der Betätigung bzw. bis der
Anzugsvorgang abgeschlossen ist.
F

S
chalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der
elektrischen Feststellbremse aufleuchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:
F

S
chalten Sie die Zündung ein.
F

D
rücken Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser
Position. Lassen Sie sie dann wieder los.
Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim
Einschalten der Zündung nicht aufleuchten, funktionieren die beschriebenen
Vorgehensweisen nicht. Stellen Sie das Fahrzeug auf ebenem Untergrund ab
und lassen Sie es von einem Ver treter des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt untersuchen.
und unter Umständen
blinkend
Anzeige der Meldung "Fehler Feststellbremse"
und folgender Warnleuchten:-

N
ur das automatische Anziehen beim Abstellen des Motors und das
automatische Lösen beim Anfahren sind verfügbar.
-
D

as manuelle Anziehen/Lösen der elektrischen Feststellbremse und die
Notbremsung sind nicht verfügbar.
und unter Umständen
blinkend
Anzeige der Meldung "Fehler Batterieladung" :-

In diesem Fall ist unter Berücksichtigung der Verkehrssituation ein sofor tiger
Stopp er forderlich. Halten Sie an und stellen Sie das Fahrzeug ab (schieben Sie
gegebenenfalls einen Unterlegkeil unter eines der Räder).
- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.
Fahrbetrieb

109
Manuelle Feststellbremse
Feststellbremse anziehen
F Ziehen Sie mit dem Fuß auf der Bremse den Hebel der Feststellbremse an, damit das
Fahrzeug nicht wegrollen kann.
Feststellbremse lösen
F Ziehen Sie mit dem Fuß auf der Bremse leicht am Hebel der Feststellbremse, drücken Sie auf den
Entriegelungsknopf und drücken Sie den Hebel
der Feststellbremse ganz nach unten. Schlagen Sie beim Parken am Hang die
Räder zum Blockieren in Richtung Bordstein
ein, ziehen Sie die Feststellbremse an,
legen Sie bei einem manuellen Getriebe
einen Gang ein oder stellen Sie bei einem
Automatikgetriebe den Schalthebel auf die
Position P und schalten Sie die Zündung aus.
Ein Aufleuchten dieser Kontrollleuchte und
der STOP
-Leuchte während der Fahrt,
verbunden mit einem akustischen Signal
und einer Meldung, weist darauf hin, dass die Bremse
noch angezogen ist oder nicht richtig gelöst wurde.
Das Treten des Bremspedals erleichter t die
Verriegelung / Entriegelung der manuellen
Feststellbremse.
4
Fahrbetrieb

110
Legen Sie den Rückwär tsgang nur ein, wenn
das Fahrzeug steht und der Motor im Leerlauf
dreht.
Stellen Sie sicherheitshalber und damit der
Motor leichter anspringt:
-
d
en Schalthebel immer in den Leerlauf
-

u
nd treten Sie die Kupplung.
Auf einer überschwemmten Straße oder beim
Durchqueren einer Fur t stets im Schritttempo
fahren.
6-Gang-Schaltgetriebe
Einlegen des 5. oder des
6. Gangs
F Schieben Sie den Schalthebel vollständig nach rechts, um den 5. oder 6. Gang richtig
einzulegen.
Einlegen des Rückwärtsgangs
F Heben Sie den Ring unter dem Schalthebelknopf an und schieben Sie den Schalthebel nach links
und dann nach vorne.
Die Nichtbeachtung dieser Angabe (ein
versehentliches Einlegen des 3. oder
4. Gangs) kann das Schaltgetriebe
irreparabel beschädigen.
Beim Durchqueren einer überschwemmten
Straße oder Fur t stets im Schritttempo
fahren.
Fahrbetrieb
