2014 PEUGEOT 5008 Manuale duso (in Italian)

6
Allestimenti interni
127

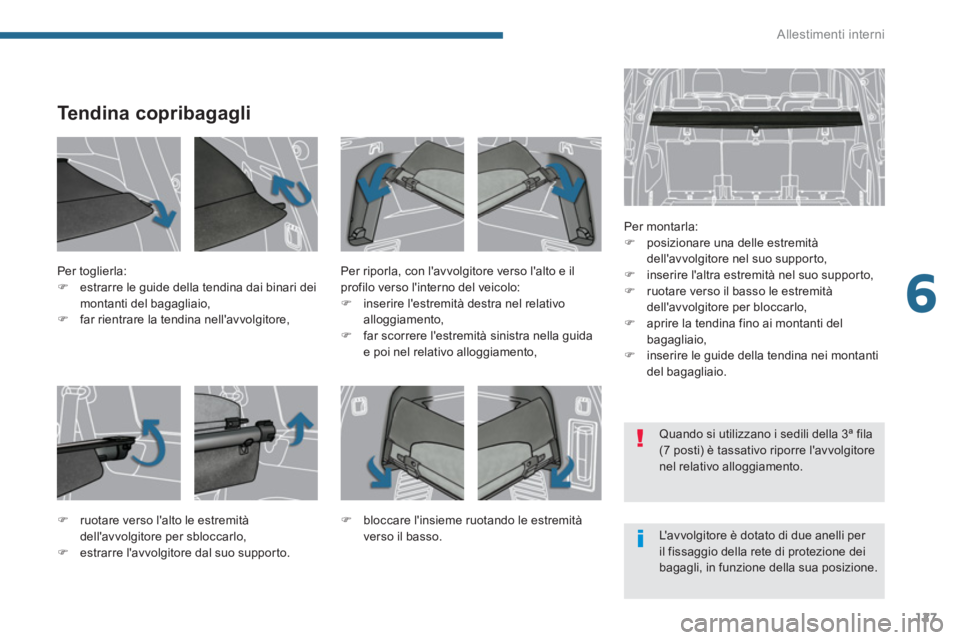

Tendina copribagagli


Per montarla:


)
posizionare una delle estremità
dell'avvolgitore nel suo supporto,

)
inserire l'altra estremità nel suo supporto,

)
ruotare verso il basso le estremità
dell'avvolgitore per bloccarlo,

)
aprire la tendina fino ai montanti del
bagagliaio,

)
inserire le guide della tendina nei montanti
del bagagliaio.

Per toglierla:


)
estrarre le guide della tendina dai binari dei
montanti del bagagliaio,

)
far rientrare la tendina nell'avvolgitore,
Per riporla, con l'avvolgitore verso l'alto e il
profilo verso l'interno del veicolo:


)
inserire l'estremità destra nel relativo
alloggiamento,

)
far scorrere l'estremità sinistra nella guida
e poi nel relativo alloggiamento,

)
ruotare verso l'alto le estremità
dell'avvolgitore per sbloccarlo,

)
estrarre l'avvolgitore dal suo supporto.

)
bloccare l'insieme ruotando le estremità
verso il basso.
L'avvolgitore è dotato di due anelli per
il fissaggio della rete di protezione dei
bagagli, in funzione della sua posizione. Quando si utilizzano i sedili della 3ª fila
(7 posti) è tassativo riporre l'avvolgitore
nel relativo alloggiamento.

Allestimenti interni
128

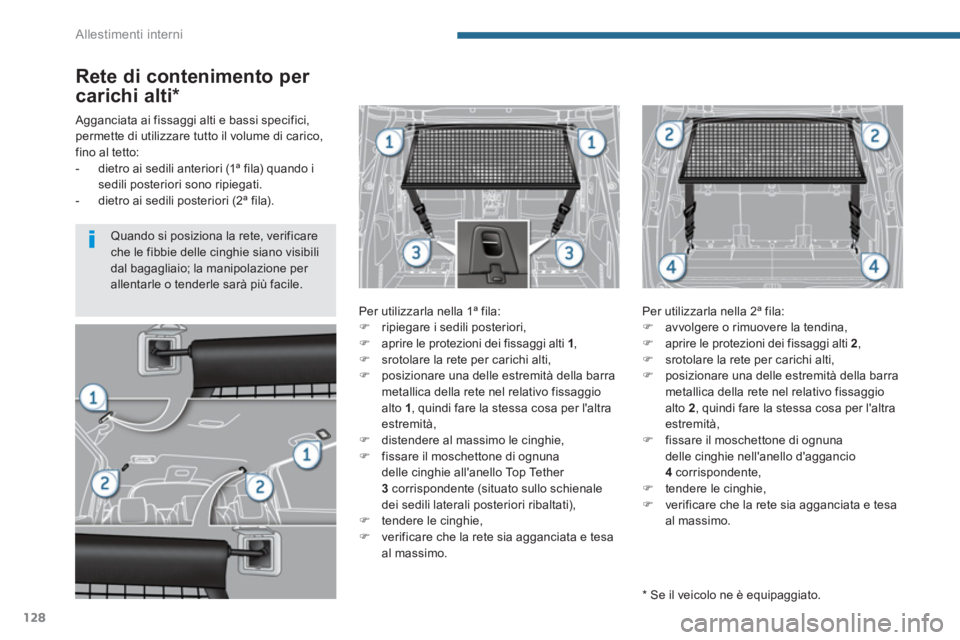

Rete di contenimento per
carichi alti *


Per utilizzarla nella 1ª fila:


)
ripiegare i sedili posteriori,

)
aprire le protezioni dei fissaggi alti 1
,

)
srotolare la rete per carichi alti,

)
posizionare una delle estremità della barra
metallica della rete nel relativo fissaggio
alto 1
, quindi fare la stessa cosa per l'altra
estremità,

)
distendere al massimo le cinghie,

)
fissare il moschettone di ognuna
delle cinghie all'anello Top Tether
3
corrispondente (situato sullo schienale
dei sedili laterali posteriori ribaltati),

)
tendere le cinghie,

)
verificare che la rete sia agganciata e tesa
al massimo.

Per utilizzarla nella 2ª fila:


)
avvolgere o rimuovere la tendina,

)
aprire le protezioni dei fissaggi alti 2
,

)
srotolare la rete per carichi alti,

)
posizionare una delle estremità della barra
metallica della rete nel relativo fissaggio
alto 2
, quindi fare la stessa cosa per l'altra
estremità,

)
fissare il moschettone di ognuna
delle cinghie nell'anello d'aggancio
4
corrispondente,

)
tendere le cinghie,

)
verificare che la rete sia agganciata e tesa
al massimo.




Agganciata ai fissaggi alti e bassi specifici,
permette di utilizzare tutto il volume di carico,
fino al tetto:


- dietro ai sedili anteriori (1ª fila) quando i
sedili posteriori sono ripiegati.

- dietro ai sedili posteriori (2ª fila).


* Se il veicolo ne è equipaggiato.
Quando si posiziona la rete, verificare
che le fibbie delle cinghie siano visibili
dal bagagliaio; la manipolazione per
allentarle o tenderle sarà più facile.

6
Allestimenti interni
129

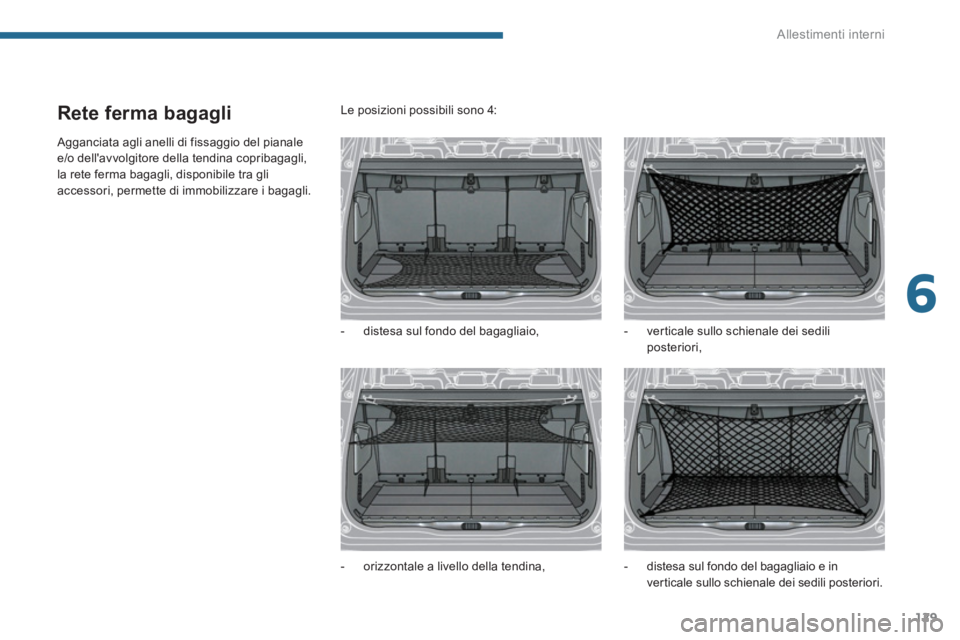

Rete ferma bagagli

Agganciata agli anelli di fissaggio del pianale
e/o dell'avvolgitore della tendina copribagagli,
la rete ferma bagagli, disponibile tra gli
accessori, permette di immobilizzare i bagagli. Le posizioni possibili sono 4:


- distesa sul fondo del bagagliaio,

- orizzontale a livello della tendina,
- verticale sullo schienale dei sedili
posteriori,

- distesa sul fondo del bagagliaio e in
verticale sullo schienale dei sedili posteriori.

Allestimenti interni
130

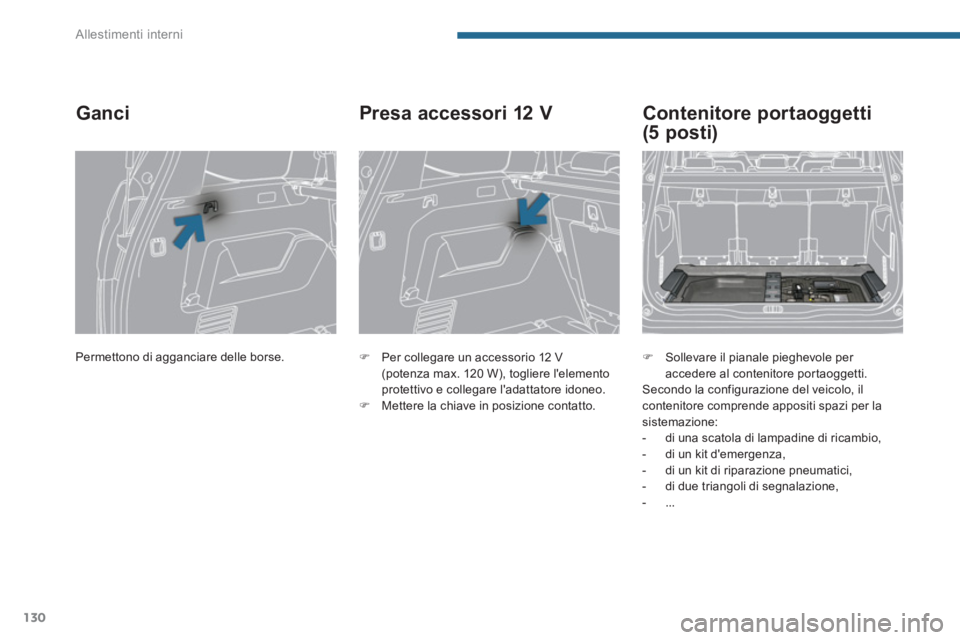

Permettono di agganciare delle borse.


Ganci



)
Per collegare un accessorio 12 V
(potenza max. 120 W), togliere l'elemento
protettivo e collegare l'adattatore idoneo.

)
Mettere la chiave in posizione contatto.








Presa accessori 12 V



)
Sollevare il pianale pieghevole per
accedere al contenitore portaoggetti.
Secondo la configurazione del veicolo, il
contenitore comprende appositi spazi per la
sistemazione:


- di una scatola di lampadine di ricambio,

- di un kit d'emergenza,

- di un kit di riparazione pneumatici,

- di due triangoli di segnalazione,

- ...








Contenitore portaoggetti
(5 posti)

6
Allestimenti interni
131

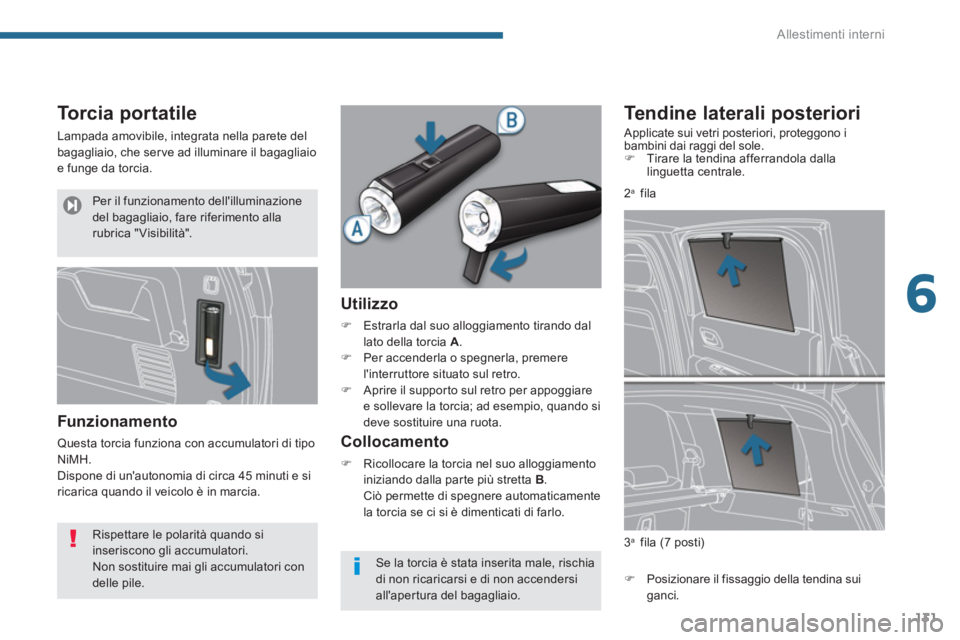

To r c i a p o r t a t i l e

Lampada amovibile, integrata nella parete del
bagagliaio, che ser ve ad illuminare il bagagliaio
e funge da torcia.

Funzionamento

Questa torcia funziona con accumulatori di tipo
NiMH.
Dispone di un'autonomia di circa 45 minuti e si
ricarica quando il veicolo è in marcia.


Utilizzo



)
Estrarla dal suo alloggiamento tirando dal
lato della torcia A
.

)
Per accenderla o spegnerla, premere
l'interruttore situato sul retro.

)
Aprire il supporto sul retro per appoggiare
e sollevare la torcia; ad esempio, quando si
deve sostituire una ruota.



Collocamento



)
Ricollocare la torcia nel suo alloggiamento
iniziando dalla parte più stretta B
.
Ciò permette di spegnere automaticamente
la torcia se ci si è dimenticati di farlo.











Tendine laterali posteriori

Applicate sui vetri posteriori, proteggono i
bambini dai raggi del sole.


)
Tirare la tendina afferrandola dalla
linguetta centrale.

)
Posizionare il fissaggio della tendina sui
ganci.
3
a
fila (7 posti)
2
a
fila

Rispettare le polarità quando si
inseriscono gli accumulatori.
Non sostituire mai gli accumulatori con
delle pile.
Se la torcia è stata inserita male, rischia
di non ricaricarsi e di non accendersi
all'apertura del bagagliaio.

Per il funzionamento dell'illuminazione
del bagagliaio, fare riferimento alla
rubrica " Visibilità".

Sicurezza bambini
132

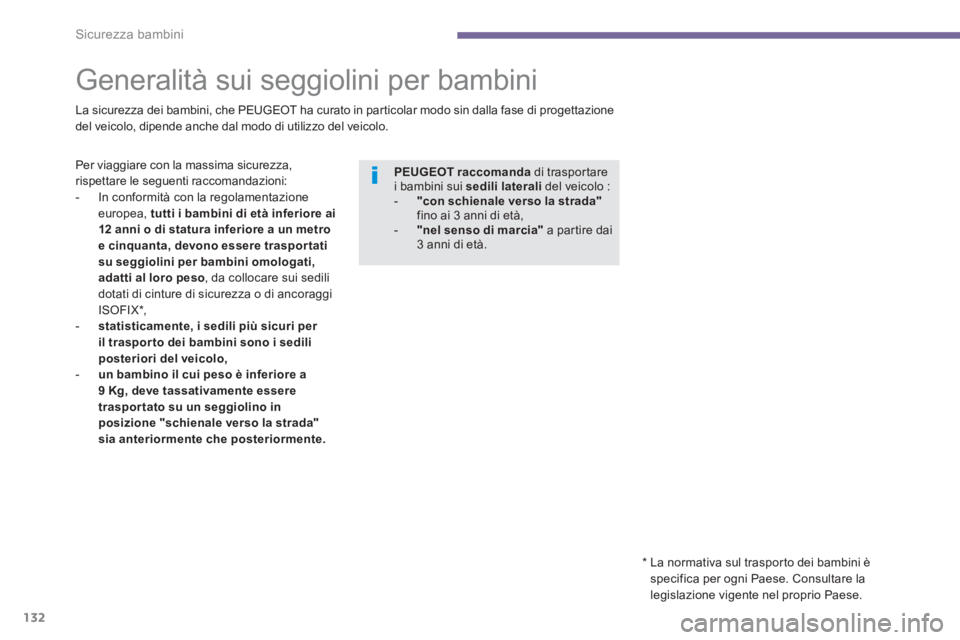

Generalità sui seggiolini per bambini


La sicurezza dei bambini, che PEUGEOT ha curato in particolar modo sin dalla fase di progettazione
del veicolo, dipende anche dal modo di utilizzo del veicolo.

Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:


- In conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12 anni o di statura inferiore a un metro
e cinquanta, devono essere traspor tati
su seggiolini per bambini omologati,
adatti al loro peso
, da collocare sui sedili
dotati di cinture di sicurezza o di ancoraggi
ISOFIX * ,

- statisticamente, i sedili più sicuri per
il traspor to dei bambini sono i sedili
posteriori del veicolo,


- un bambino il cui peso è inferiore a
9 Kg, deve tassativamente essere
traspor tato su un seggiolino in
posizione "schienale verso la strada"
sia anteriormente che posteriormente.







*
La normativa sul trasporto dei bambini è
specifica per ogni Paese. Consultare la
legislazione vigente nel proprio Paese.












PEUGEOT raccomanda
di trasportare
i bambini sui sedili
laterali
del veicolo :


- "con schienale verso la strada"

fino ai 3 anni di età,

- "nel senso di marcia"
a partire dai
3 anni di età.

7
Sicurezza bambini
133

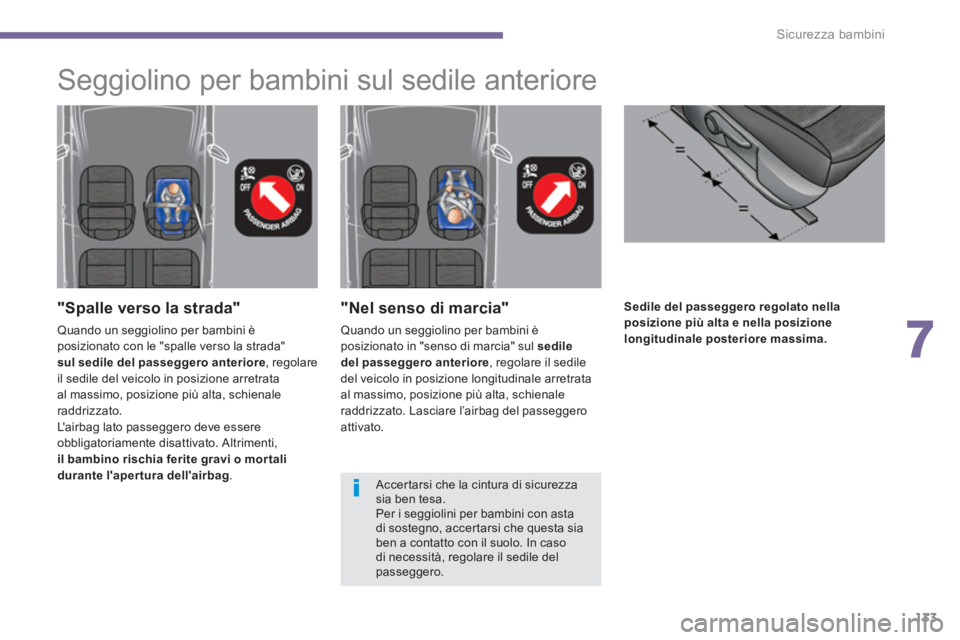

Sedile del passeggero regolato nella
posizione più alta e nella posizione
longitudinale posteriore massima.




"Nel senso di marcia"

Quando un seggiolino per bambini è
posizionato in "senso di marcia" sul sedile
del passeggero anteriore
, regolare il sedile
del veicolo in posizione longitudinale arretrata
al massimo, posizione più alta, schienale
raddrizzato. Lasciare l’airbag del passeggero
attivato.














"Spalle verso la strada"

Quando un seggiolino per bambini è
posizionato con le "spalle verso la strada"
sul sedile del passeggero anteriore
, regolare
il sedile del veicolo in posizione arretrata
al massimo, posizione più alta, schienale
raddrizzato.
L'airbag lato passeggero deve essere
obbligatoriamente disattivato. Altrimenti,
il bambino rischia ferite gravi o mor tali
durante l'apertura dell'airbag
.









Seggiolino per bambini sul sedile anteriore


Accertarsi che la cintura di sicurezza
sia ben tesa.
Per i seggiolini per bambini con asta
di sostegno, accertarsi che questa sia
ben a contatto con il suolo. In caso
di necessità, regolare il sedile del
passeggero.

Sicurezza bambini
134

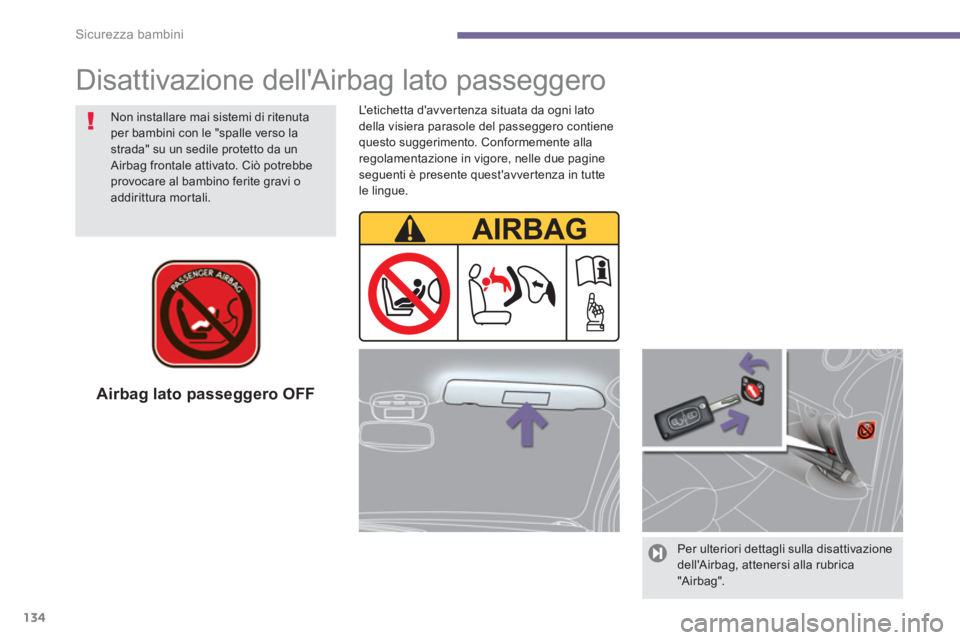

Airbag lato passeggero OFF


Per ulteriori dettagli sulla disattivazione
dell'Airbag, attenersi alla rubrica
"A ir bag".


Disattivazione dell'Airbag lato passeggero


Non installare mai sistemi di ritenuta
per bambini con le "spalle verso la
strada" su un sedile protetto da un
Airbag frontale attivato. Ciò potrebbe
provocare al bambino ferite gravi o
addirittura mortali.
L'etichetta d'avvertenza situata da ogni lato
della visiera parasole del passeggero contiene
questo suggerimento. Conformemente alla
regolamentazione in vigore, nelle due pagine
seguenti è presente quest'avver tenza in tutte
le lingue.
