In breve
6

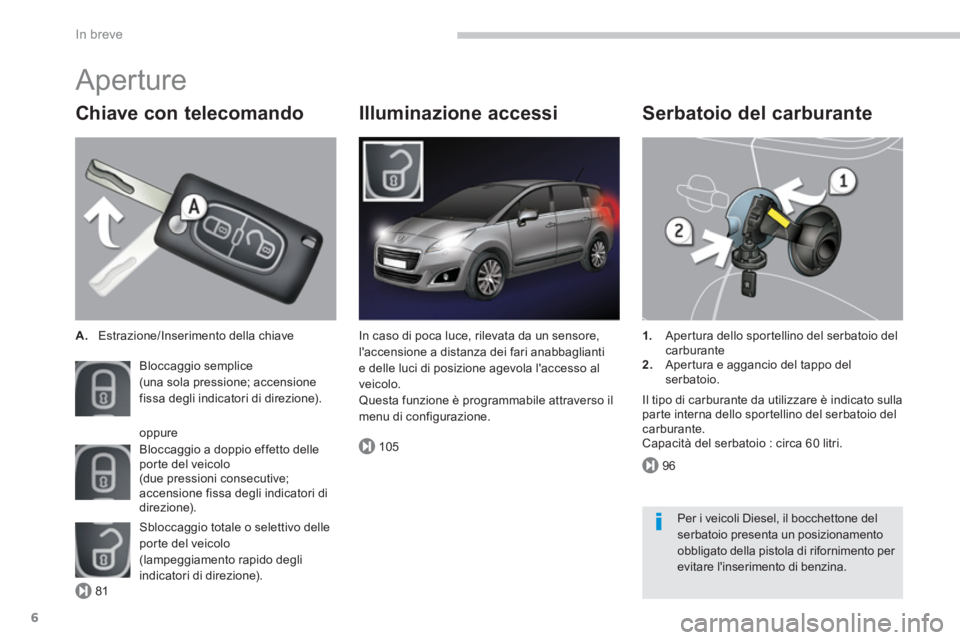

Aperture


Chiave con telecomando



A.
Estrazione/Inserimento della chiave
Bloccaggio semplice
(una sola pressione; accensione
fissa degli indicatori di direzione).
Bloccaggio a doppio effetto delle
porte del veicolo
(due pressioni consecutive;
accensione fissa degli indicatori di
direzione).
Sbloccaggio totale o selettivo delle
porte del veicolo
(lampeggiamento rapido degli
indicatori di direzione). oppure In caso di poca luce, rilevata da un sensore,
l'accensione a distanza dei fari anabbaglianti
e delle luci di posizione agevola l'accesso al
veicolo.
Questa funzione è programmabile attraverso il
menu di configurazione.


Serbatoio del carburante



1.
Apertura dello sportellino del serbatoio del
carburante

2.
Apertura e aggancio del tappo del
serbatoio.
Il tipo di carburante da utilizzare è indicato sulla
parte interna dello sportellino del serbatoio del
carburante.
Capacità del serbatoio : circa 60 litri.


Illuminazione accessi


Per i veicoli Diesel, il bocchettone del
serbatoio presenta un posizionamento
obbligato della pistola di rifornimento per
evitare l'inserimento di benzina.

3
Confort
59

Il sistema di climatizzazione non contiene
cloro e non presenta pericoli per lo strato
d'ozono.

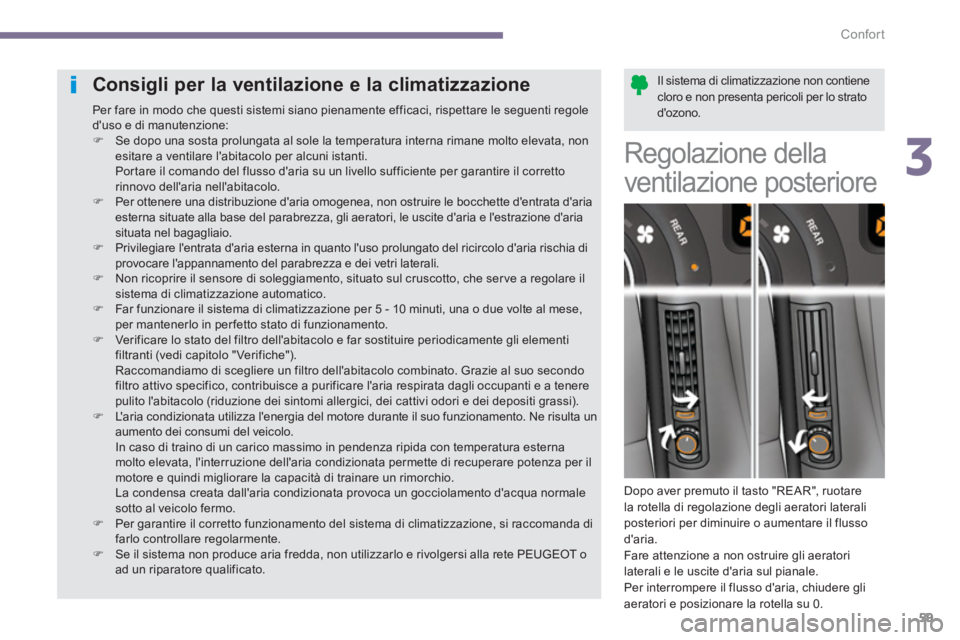

Consigli per la ventilazione e la climatizzazione

Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:


)
Se dopo una sosta prolungata al sole la temperatura interna rimane molto elevata, non
esitare a ventilare l'abitacolo per alcuni istanti.
Portare il comando del flusso d'aria su un livello sufficiente per garantire il corretto
rinnovo dell'aria nell'abitacolo.

)
Per ottenere una distribuzione d'aria omogenea, non ostruire le bocchette d'entrata d'aria
esterna situate alla base del parabrezza, gli aeratori, le uscite d'aria e l'estrazione d'aria
situata nel bagagliaio.

)
Privilegiare l'entrata d'aria esterna in quanto l'uso prolungato del ricircolo d'aria rischia di
provocare l'appannamento del parabrezza e dei vetri laterali.

)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, che ser ve a regolare il
sistema di climatizzazione automatico.

)
Far funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due volte al mese,
per mantenerlo in per fetto stato di funzionamento.

)
Verificare lo stato del filtro dell'abitacolo e far sostituire periodicamente gli elementi
filtranti (vedi capitolo " Verifiche").
Raccomandiamo di scegliere un filtro dell'abitacolo combinato. Grazie al suo secondo
filtro attivo specifico, contribuisce a purificare l'aria respirata dagli occupanti e a tenere
pulito l'abitacolo (riduzione dei sintomi allergici, dei cattivi odori e dei depositi grassi).

)
L'aria condizionata utilizza l'energia del motore durante il suo funzionamento. Ne risulta un
aumento dei consumi del veicolo.
In caso di traino di un carico massimo in pendenza ripida con temperatura esterna
molto elevata, l'interruzione dell'aria condizionata permette di recuperare potenza per il
motore e quindi migliorare la capacità di trainare un rimorchio.
La condensa creata dall'aria condizionata provoca un gocciolamento d'acqua normale
sotto al veicolo fermo.

)
Per garantire il corretto funzionamento del sistema di climatizzazione, si raccomanda di
farlo controllare regolarmente.

)
Se il sistema non produce aria fredda, non utilizzarlo e rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.






Regolazione della
ventilazione posteriore
Dopo aver premuto il tasto "REAR", ruotare
la rotella di regolazione degli aeratori laterali
posteriori per diminuire o aumentare il flusso
d'aria.
Fare attenzione a non ostruire gli aeratori
laterali e le uscite d'aria sul pianale.
Per interrompere il flusso d'aria, chiudere gli
aeratori e posizionare la rotella su 0.

5
Visibilità
103

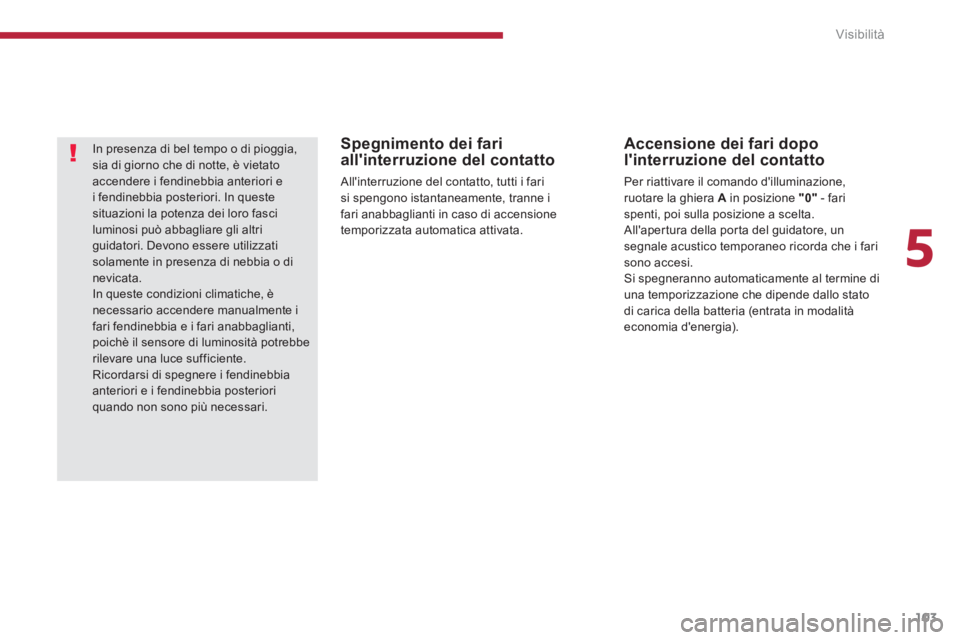

Spegnimento dei fari
all'interruzione del contatto
All'interruzione del contatto, tutti i fari
si spengono istantaneamente, tranne i
fari anabbaglianti in caso di accensione
temporizzata automatica attivata. In presenza di bel tempo o di pioggia,
sia di giorno che di notte, è vietato
accendere i fendinebbia anteriori e
i fendinebbia posteriori. In queste
situazioni la potenza dei loro fasci
luminosi può abbagliare gli altri
guidatori. Devono essere utilizzati
solamente in presenza di nebbia o di
nevicata.
In queste condizioni climatiche, è
necessario accendere manualmente i
fari fendinebbia e i fari anabbaglianti,
poichè il sensore di luminosità potrebbe
rilevare una luce sufficiente.
Ricordarsi di spegnere i fendinebbia
anteriori e i fendinebbia posteriori
quando non sono più necessari.


Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illuminazione,
ruotare la ghiera A
in posizione "0"
- fari
spenti, poi sulla posizione a scelta.
All'apertura della porta del guidatore, un
segnale acustico temporaneo ricorda che i fari
sono accesi.
Si spegneranno automaticamente al termine di
una temporizzazione che dipende dallo stato
di carica della batteria (entrata in modalità
economia d'energia).

Visibilità
106

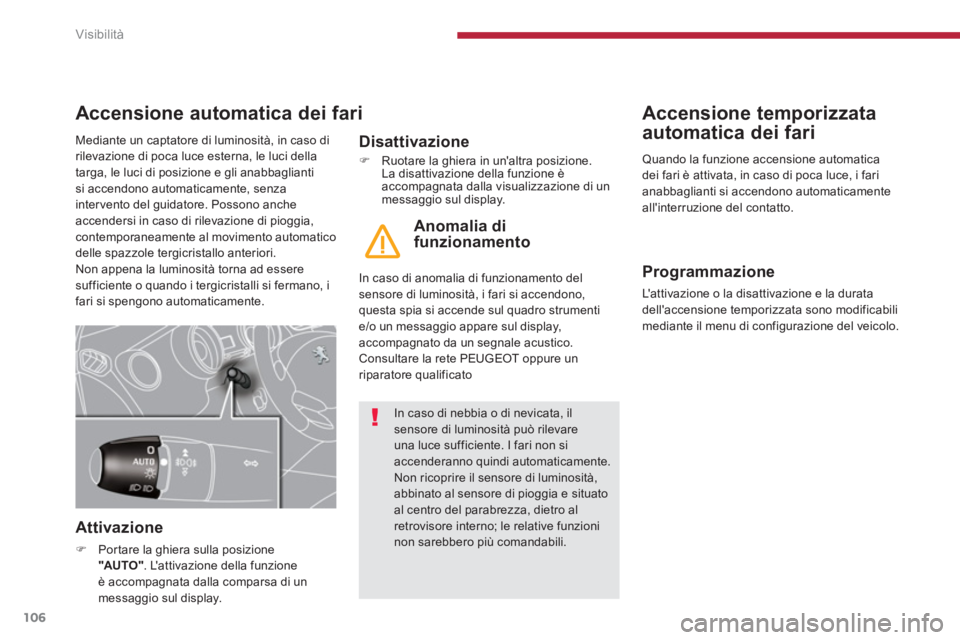

Accensione temporizzata
automatica dei fari











Accensione automatica dei fari


Attivazione



)
Portare la ghiera sulla posizione
"AUTO "
. L'attivazione della funzione
è accompagnata dalla comparsa di un
messaggio sul display.



Disattivazione



)
Ruotare la ghiera in un'altra posizione.
La disattivazione della funzione è
accompagnata dalla visualizzazione di un
messaggio sul display.



Anomalia di
funzionamento
In caso di anomalia di funzionamento del
sensore di luminosità, i fari si accendono,
questa spia si accende sul quadro strumenti
e/o un messaggio appare sul display,
accompagnato da un segnale acustico.
Consultare la rete PEUGEOT oppure un
riparatore qualificato
Quando la funzione accensione automatica
dei fari è attivata, in caso di poca luce, i fari
anabbaglianti si accendono automaticamente
all'interruzione del contatto.

Programmazione

L'attivazione o la disattivazione e la durata
dell'accensione temporizzata sono modificabili
mediante il menu di configurazione del veicolo.

In caso di nebbia o di nevicata, il
sensore di luminosità può rilevare
una luce sufficiente. I fari non si
accenderanno quindi automaticamente.
Non ricoprire il sensore di luminosità,
abbinato al sensore di pioggia e situato
al centro del parabrezza, dietro al
retrovisore interno; le relative funzioni
non sarebbero più comandabili.
Mediante un captatore di luminosità, in caso di
rilevazione di poca luce esterna, le luci della
targa, le luci di posizione e gli anabbaglianti
si accendono automaticamente, senza
intervento del guidatore. Possono anche
accendersi in caso di rilevazione di pioggia,
contemporaneamente al movimento automatico
delle spazzole tergicristallo anteriori.
Non appena la luminosità torna ad essere
sufficiente o quando i tergicristalli si fermano, i
fari si spengono automaticamente.

Visibilità
112

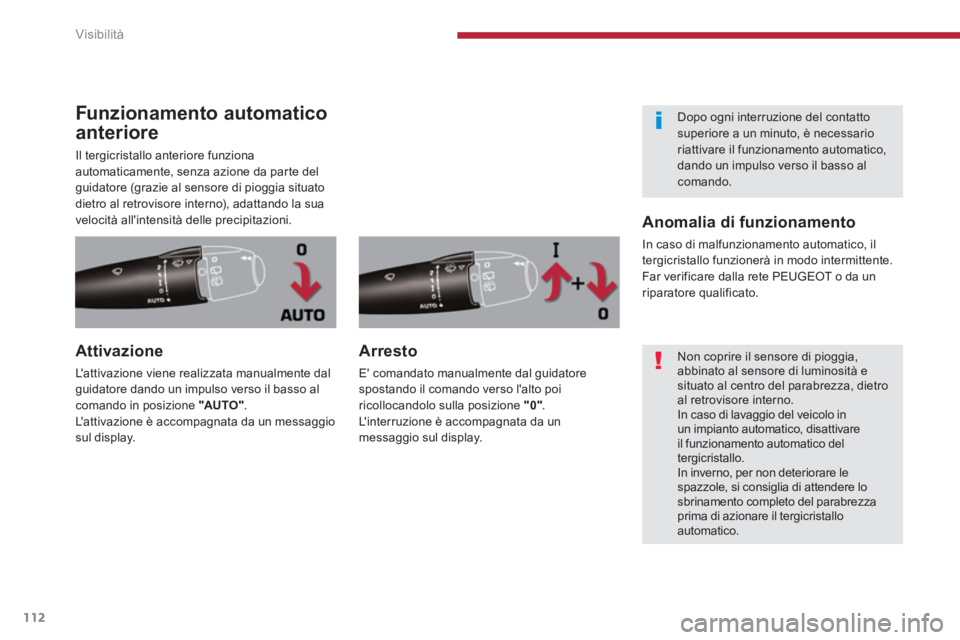

Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona
automaticamente, senza azione da parte del
guidatore (grazie al sensore di pioggia situato
dietro al retrovisore interno), adattando la sua
velocità all'intensità delle precipitazioni.

Attivazione

L'attivazione viene realizzata manualmente dal
guidatore dando un impulso verso il basso al
comando in posizione "AUTO "
.
L'attivazione è accompagnata da un messaggio
sul display.


Arresto

E' comandato manualmente dal guidatore
spostando il comando verso l'alto poi
ricollocandolo sulla posizione "0"
.
L'interruzione è accompagnata da un
messaggio sul display.

Anomalia di funzionamento

In caso di malfunzionamento automatico, il
tergicristallo funzionerà in modo intermittente.
Far verificare dalla rete PEUGEOT o da un
riparatore qualificato.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità e
situato al centro del parabrezza, dietro
al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattivare
il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare il tergicristallo
automatico.
Dopo ogni interruzione del contatto
superiore a un minuto, è necessario
riattivare il funzionamento automatico,
dando un impulso verso il basso al
comando.

Sicurezza
162

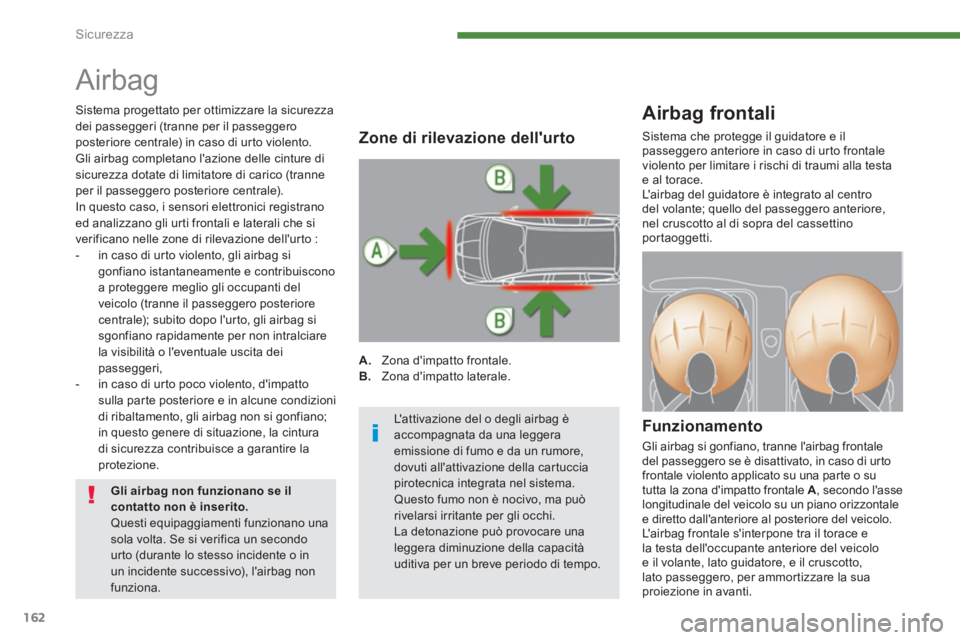

Airbag
















Airbag frontali


Funzionamento

Gli airbag si gonfiano, tranne l'airbag frontale
del passeggero se è disattivato, in caso di urto
frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A
, secondo l'asse
longitudinale del veicolo su un piano orizzontale
e diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e
la testa dell'occupante anteriore del veicolo
e il volante, lato guidatore, e il cruscotto,
lato passeggero, per ammortizzare la sua
proiezione in avanti.


Zone di rilevazione dell'urto



A.
Zona d'impatto frontale.

B.
Zona d'impatto laterale.
Sistema progettato per ottimizzare la sicurezza
dei passeggeri (tranne per il passeggero
posteriore centrale) in caso di urto violento.
Gli airbag completano l'azione delle cinture di
sicurezza dotate di limitatore di carico (tranne
per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :


- in caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,

- in caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag non si gonfiano;
in questo genere di situazione, la cintura
di sicurezza contribuisce a garantire la
protezione.
Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro
del volante; quello del passeggero anteriore,
nel cruscotto al di sopra del cassettino
portaoggetti.

Gli airbag non funzionano se il
contatto non è inserito.

Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo
urto (durante lo stesso incidente o in
un incidente successivo), l'airbag non
funziona. L'attivazione del o degli airbag è
accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione può provocare una
leggera diminuzione della capacità
uditiva per un breve periodo di tempo.

9
Guida
177

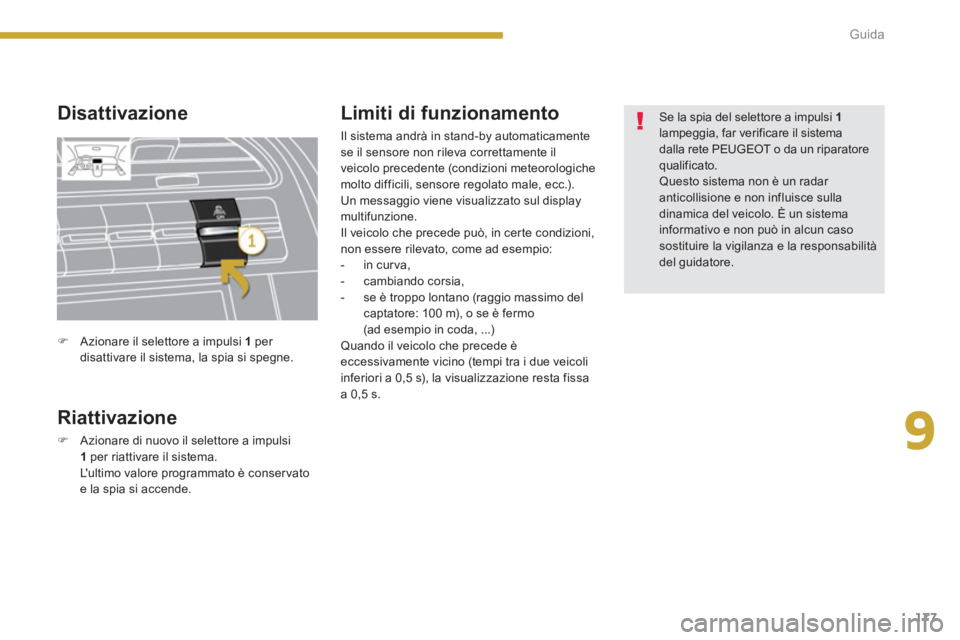

Disattivazione

Riattivazione



)
Azionare di nuovo il selettore a impulsi
1
per riattivare il sistema.
L'ultimo valore programmato è conservato
e la spia si accende.



Limiti di funzionamento

Il sistema andrà in stand-by automaticamente
se il sensore non rileva correttamente il
veicolo precedente (condizioni meteorologiche
molto difficili, sensore regolato male, ecc.).
Un messaggio viene visualizzato sul display
multifunzione.
Il veicolo che precede può, in certe condizioni,
non essere rilevato, come ad esempio:


- in curva,

- cambiando corsia,

- se è troppo lontano (raggio massimo del
captatore: 100 m), o se è fermo
(ad esempio in coda, ...)
Quando il veicolo che precede è
eccessivamente vicino (tempi tra i due veicoli
inferiori a 0,5 s), la visualizzazione resta fissa
a 0,5 s. Se la spia del selettore a impulsi 1
lampeggia, far verificare il sistema
dalla rete PEUGEOT o da un riparatore
qualificato.
Questo sistema non è un radar
anticollisione e non influisce sulla
dinamica del veicolo. È un sistema
informativo e non può in alcun caso
sostituire la vigilanza e la responsabilità
del guidatore.



)
Azionare il selettore a impulsi 1
per
disattivare il sistema, la spia si spegne.

Guida
198

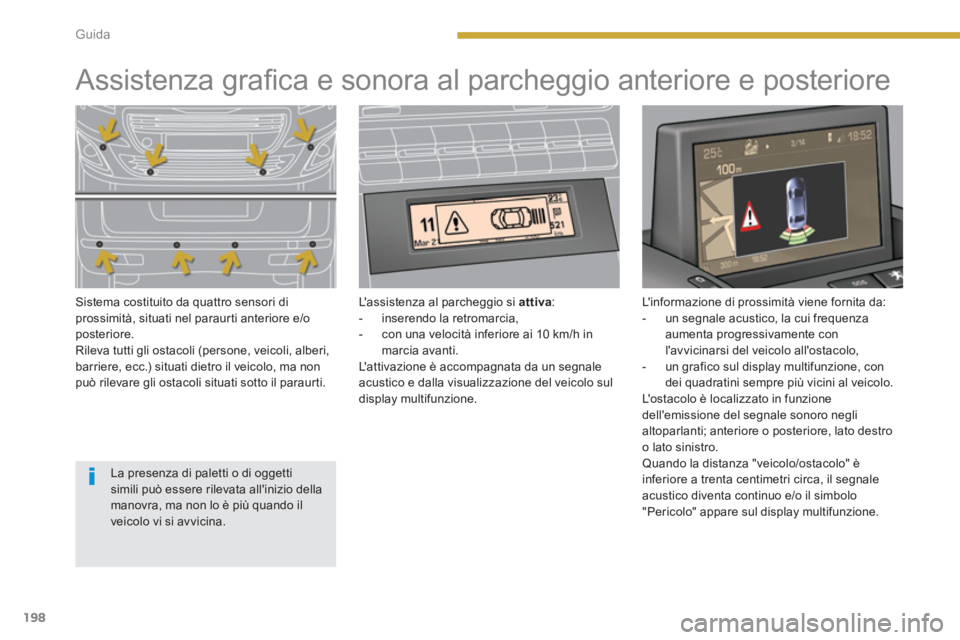

Assistenza grafi ca e sonora al parcheggio anteriore e posteriore


Sistema costituito da quattro sensori di
prossimità, situati nel paraurti anteriore e/o
posteriore.
Rileva tutti gli ostacoli (persone, veicoli, alberi,
barriere, ecc.) situati dietro il veicolo, ma non
può rilevare gli ostacoli situati sotto il paraurti.
L'assistenza al parcheggio si attiva
:


- inserendo la retromarcia,

- con una velocità inferiore ai 10 km/h in
marcia avanti.
L'attivazione è accompagnata da un segnale
acustico e dalla visualizzazione del veicolo sul
display multifunzione.
L'informazione di prossimità viene fornita da:


- un segnale acustico, la cui frequenza
aumenta progressivamente con
l'avvicinarsi del veicolo all'ostacolo,

- un grafico sul display multifunzione, con
dei quadratini sempre più vicini al veicolo.
L'ostacolo è localizzato in funzione
dell'emissione del segnale sonoro negli
altoparlanti; anteriore o posteriore, lato destro
o lato sinistro.
Quando la distanza "veicolo/ostacolo" è
inferiore a trenta centimetri circa, il segnale
acustico diventa continuo e/o il simbolo
"Pericolo" appare sul display multifunzione.
La presenza di paletti o di oggetti
simili può essere rilevata all'inizio della
manovra, ma non lo è più quando il
veicolo vi si avvicina.
