2014 PEUGEOT 5008 Manuale duso (in Italian)

7
Sicurezza bambini
143


a :
seggiolino per bambini universale, che
può essere collocato su tutti i veicoli con la
cintura di sicurezza.

b :
gruppo 0, dalla nascita a 10 kg. Le navicelle
e i lettini da auto non possono essere
collocati sul sedile del passeggero anteriore
o in 3ª fila.

c :
consultare la legislazione in vigore nel
proprio Paese, prima di collocare un
seggiolino su questo sedile.

d :
per collocare un seggiolino su un sedile
posteriore, "spalle verso la strada" o "viso
verso la strada", spostare in avanti il sedile,
poi raddrizzare lo schienale per lasciare
spazio a sufficienza per il seggiolino e per
le gambe del bambino.

e :
per collocare un seggiolino su un sedile
posteriore, "spalle verso la strada" o "viso
verso la strada", regolare il sedile posteriore
sulla posizione longitudinale posteriore
massima, schienale raddrizzato.
Rimuovere e riporre l'appoggiatesta
prima di collocare un seggiolino
per bambini con schienale su un
sedile del passeggero. Ricollocare
l'appoggiatesta una volta rimosso il
seggiolino per bambini.

U :
sedile adatto alla collocazione di un
seggiolino per bambini che si aggancia con
una cintura di sicurezza e omologato come
universale, "spalle verso la strada" e/o "viso
verso la strada".

U (R) :
idem U
, con il sedile del veicolo che
deve essere regolato nella posizione
più alta.

L- :
solo i seggiolini per bambini indicati
possono essere collocati sul sedile
interessato (secondo il Paese di
commercializzazione).

X :
sedile non adatto alla collocazione di un
seggiolino per bambini del gruppo di peso
indicato.

Sicurezza bambini
144

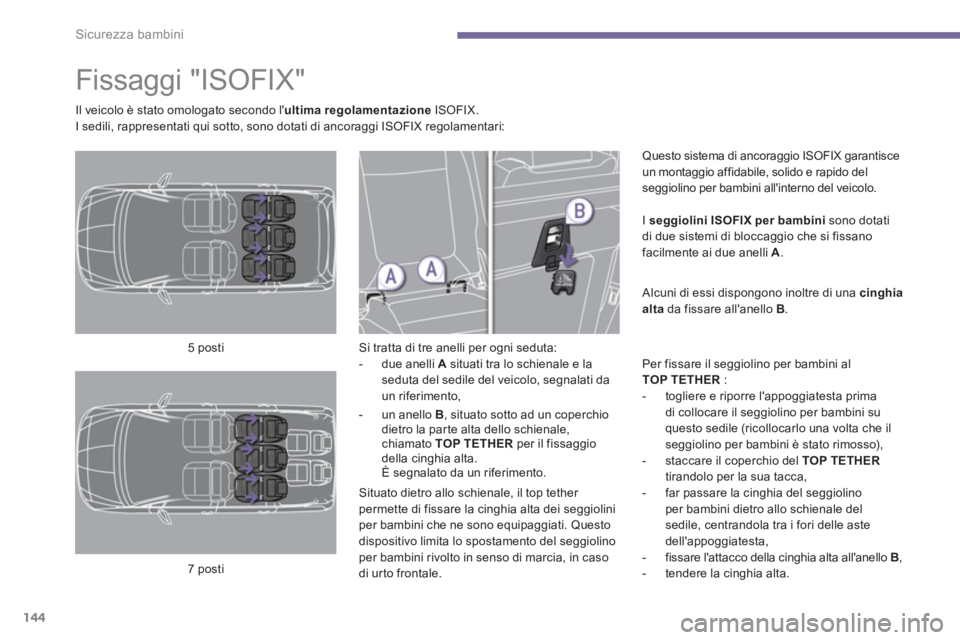

Fissaggi "ISOFIX"


Si tratta di tre anelli per ogni seduta:


- due anelli A
situati tra lo schienale e la
seduta del sedile del veicolo, segnalati da
un riferimento,

Questo sistema di ancoraggio ISOFIX garantisce
un montaggio affidabile, solido e rapido del
seggiolino per bambini all'interno del veicolo.
I seggiolini ISOFIX per bambini
sono dotati
di due sistemi di bloccaggio che si fissano
facilmente ai due anelli A
.
Alcuni di essi dispongono inoltre di una cinghia
alta
da fissare all'anello B
.

Per fissare il seggiolino per bambini al
TOP TETHER
:


- togliere e riporre l'appoggiatesta prima
di collocare il seggiolino per bambini su
questo sedile (ricollocarlo una volta che il
seggiolino per bambini è stato rimosso),

- staccare il coperchio del TOP TETHER

tirandolo per la sua tacca,

- far passare la cinghia del seggiolino
per bambini dietro allo schienale del
sedile, centrandola tra i fori delle aste
dell'appoggiatesta,

- fissare l'attacco della cinghia alta all'anello B
,

- tendere la cinghia alta.

5 posti
7 posti
Il veicolo è stato omologato secondo l' ultima
regolamentazione
ISOFIX.
I sedili, rappresentati qui sotto, sono dotati di ancoraggi ISOFIX regolamentari:



- un anello B
, situato sotto ad un coperchio
dietro la parte alta dello schienale,
chiamato TOP TETHER
per il fissaggio
della cinghia alta.
È segnalato da un riferimento.
Situato dietro allo schienale, il top tether
permette di fissare la cinghia alta dei seggiolini
per bambini che ne sono equipaggiati. Questo
dispositivo limita lo spostamento del seggiolino
per bambini rivolto in senso di marcia, in caso
di urto frontale.

7
Sicurezza bambini
145

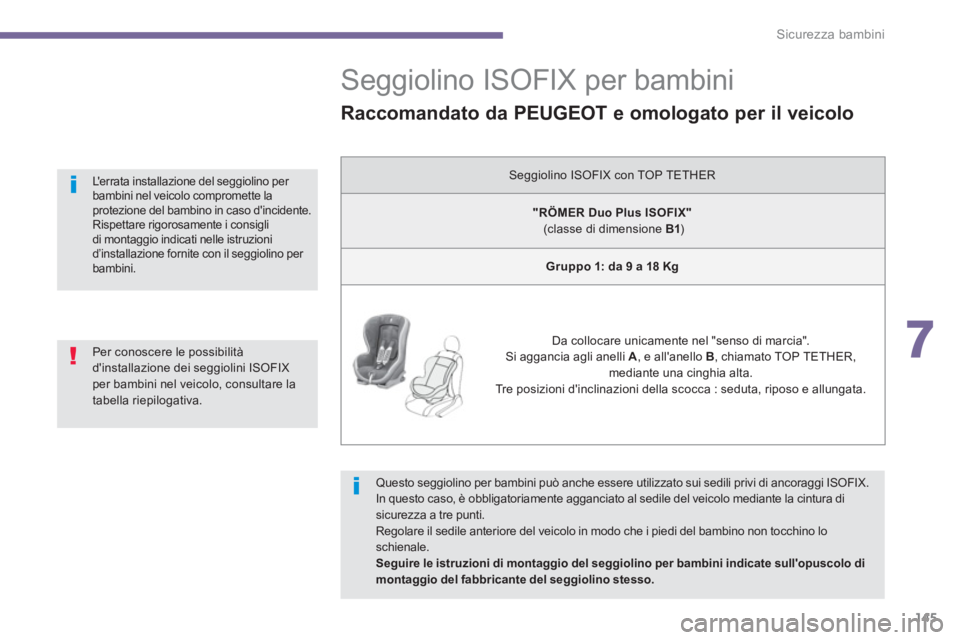

Seggiolino ISOFIX per bambini


Questo seggiolino per bambini può anche essere utilizzato sui sedili privi di ancoraggi ISOFIX.
In questo caso, è obbligatoriamente agganciato al sedile del veicolo mediante la cintura di
sicurezza a tre punti.
Regolare il sedile anteriore del veicolo in modo che i piedi del bambino non tocchino lo
schienale.

Seguire le istruzioni di montaggio del seggiolino per bambini indicate sull'opuscolo di
montaggio del fabbricante del seggiolino stesso.


Per conoscere le possibilità
d'installazione dei seggiolini ISOFIX
per bambini nel veicolo, consultare la
tabella riepilogativa.



L'errata installazione del seggiolino per
bambini nel veicolo compromette la
protezione del bambino in caso d'incidente.
Rispettare rigorosamente i consigli
di montaggio indicati nelle istruzioni
d’installazione fornite con il seggiolino per
bambini.


Raccomandato da PEUGEOT e omologato per il veicolo

Seggiolino ISOFIX con TOP TETHER


"R

Ö

M

ER Duo Plus ISOFIX"

(classe di dimensione B1
)


Gruppo 1: da 9 a 18 Kg





Da collocare unicamente nel "senso di marcia".
Si aggancia agli anelli A
, e all'anello B
, chiamato TOP TETHER,
mediante una cinghia alta.
Tre posizioni d'inclinazioni della scocca : seduta, riposo e allungata.

Sicurezza bambini
146













Tabella riepilogativa per la collocazione dei seggiolini ISOFIX per
bambini


In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX sui sedili equipaggiati di ancoraggi
ISOFIX nel veicolo.
Per i seggiolini ISOFIX, universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa tra A
e G
, è
riportata sul seggiolino stesso accando al logo ISOFIX.




Peso del bambino
/ età indicativa


Inferiore a 10 kg.
(gruppo 0)

Fino a circa
6 mesi

Inferiore a 10 kg.
(gruppo 0)

Inferiore a 13 kg.
(gruppo 0+)

Fino a circa 1 anno

Da 9 a 18 kg. (gruppo 1)

Da 1 a 3 anni circa


Tipo di seggiolino ISOFIX per bambini



Navicella



"schienale verso la strada"



"schienale
verso la strada"



"nel senso di marcia"




Classe di misura ISOFIX



F



G



C



D



E



C



D



A



B



B1


Sedile del passeggero
anteriore



X



X



X



X



5 posti
(2 file)
Sedili posteriori laterali




IL-SU

*


IL-SU

*


IL-SU

*


IUF
*
IL-SU

*

Sedile posteriore centrale




X



IL-SU



IL-SU



IUF

IL-SU

7
Sicurezza bambini
147

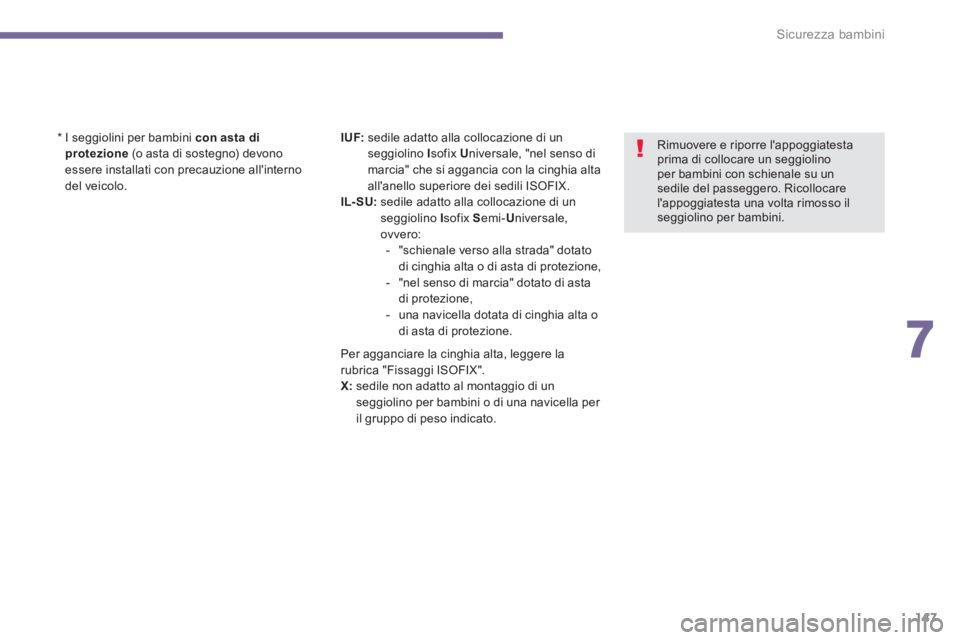

Rimuovere e riporre l'appoggiatesta
prima di collocare un seggiolino
per bambini con schienale su un
sedile del passeggero. Ricollocare
l'appoggiatesta una volta rimosso il
seggiolino per bambini.

*

I seggiolini per bambini con
asta di
protezione
(o asta di sostegno) devono
essere installati con precauzione all'interno
del veicolo.

IUF:
sedile adatto alla collocazione di un
seggiolino Isofix Universale, "nel senso di
marcia" che si aggancia con la cinghia alta
all'anello superiore dei sedili ISOFIX.

IL-SU:
sedile adatto alla collocazione di un
seggiolino I
sofix S
emi- U
niversale,
ovvero:


- "schienale verso alla strada" dotato
di cinghia alta o di asta di protezione,

- "nel senso di marcia" dotato di asta
di protezione,

- una navicella dotata di cinghia alta o
di asta di protezione.
Per agganciare la cinghia alta, leggere la
rubrica "Fissaggi ISOFIX".

X:
sedile non adatto al montaggio di un
seggiolino per bambini o di una navicella per
il gruppo di peso indicato.

Sicurezza bambini
148




Peso del bambino
/ età indicativa


Inferiore a 10 kg
(gruppo 0)

Fino a circa
6 mesi

Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg
(gruppo 0+)

Fino a circa 1 anno

Da 9 a 18 kg (gruppo 1)

Da 1 a 3 anni circa


Tipo di seggiolino ISOFIX per bambini



Navicella



"schienale verso la strada"



"schienale
verso la strada"



"nel senso di marcia"




Classe di misura ISOFIX



F



G



C



D



E



C



D



A



B



B1


Sedile del passeggero
anteriore



X



X



X



X



7 posti
(3 file)
Sedili posteriori laterali 2ª fila




IL-SU

*


IL-SU

*


IL-SU

*


IUF
*
IL-SU

*

Sedile posteriore centrale
2ª fila



X



IL-SU



IL-SU



IUF

IL-SU


Sedili posteriori 3ª fila



Non ISOFIX

7
Sicurezza bambini
149
*

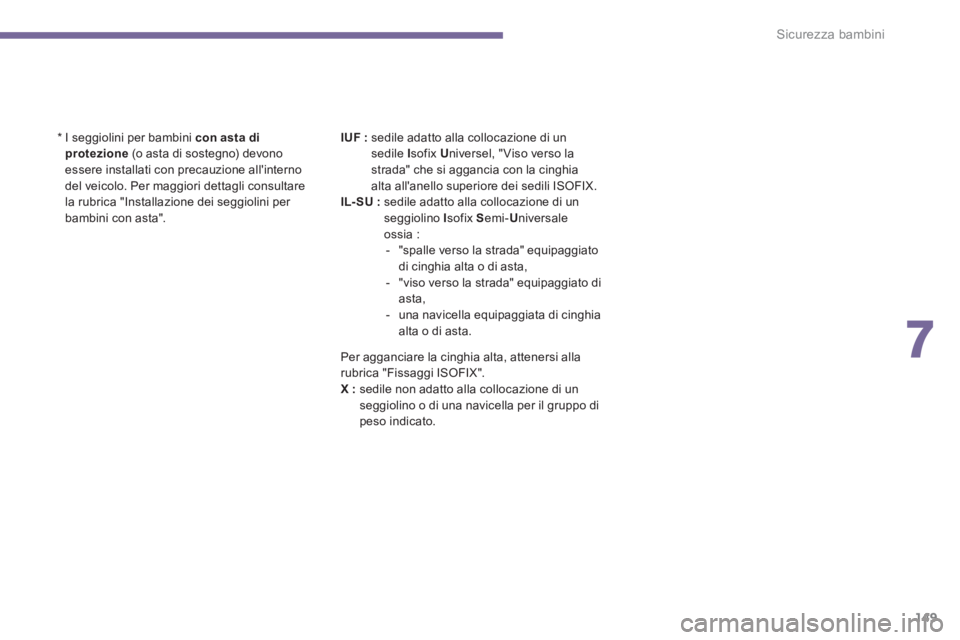

I seggiolini per bambini con asta di
protezione
(o asta di sostegno) devono
essere installati con precauzione all'interno
del veicolo. Per maggiori dettagli consultare
la rubrica "Installazione dei seggiolini per
bambini con asta".

IUF :
sedile adatto alla collocazione di un
sedile I
sofix U
niversel, " Viso verso la
strada" che si aggancia con la cinghia
alta all'anello superiore dei sedili ISOFIX.

IL- SU :
sedile adatto alla collocazione di un
seggiolino I
sofix S
emi- U
niversale
ossia :


- "spalle verso la strada" equipaggiato
di cinghia alta o di asta,

- "viso verso la strada" equipaggiato di
asta,

- una navicella equipaggiata di cinghia
alta o di asta.
Per agganciare la cinghia alta, attenersi alla
rubrica "Fissaggi ISOFIX".

X :
sedile non adatto alla collocazione di un
seggiolino o di una navicella per il gruppo di
peso indicato.

Sicurezza bambini
150

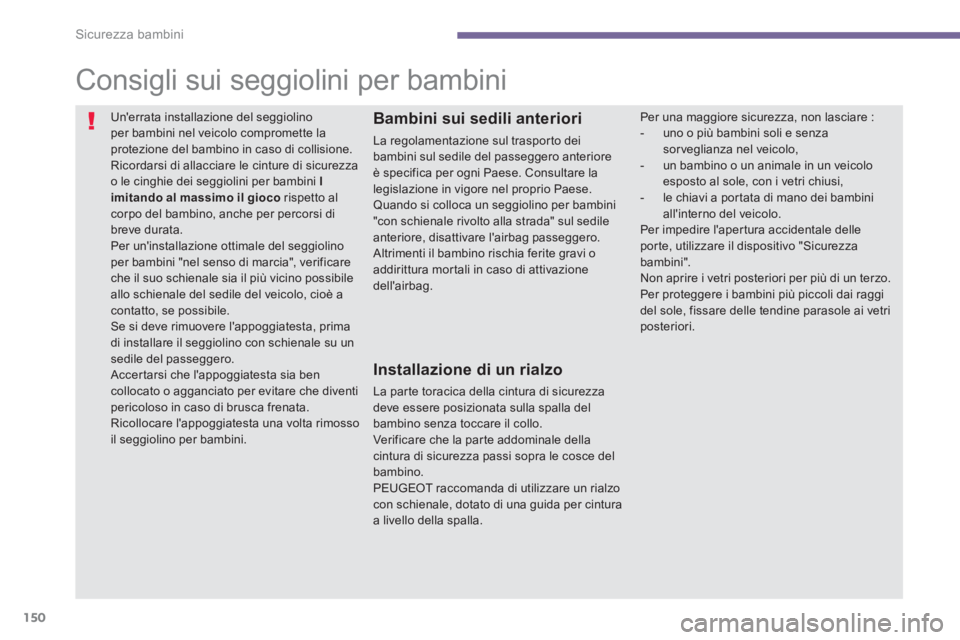

Consigli sui seggiolini per bambini

Un'errata installazione del seggiolino
per bambini nel veicolo compromette la
protezione del bambino in caso di collisione.
Ricordarsi di allacciare le cinture di sicurezza
o le cinghie dei seggiolini per bambini l

imitando al massimo il gioco
rispetto al
corpo del bambino, anche per percorsi di
breve durata.
Per un'installazione ottimale del seggiolino
per bambini "nel senso di marcia", verificare
che il suo schienale sia il più vicino possibile
allo schienale del sedile del veicolo, cioè a
contatto, se possibile.
Se si deve rimuovere l'appoggiatesta, prima
di installare il seggiolino con schienale su un
sedile del passeggero.
Accertarsi che l'appoggiatesta sia ben
collocato o agganciato per evitare che diventi
pericoloso in caso di brusca frenata.
Ricollocare l'appoggiatesta una volta rimosso
il seggiolino per bambini.

Bambini sui sedili anteriori

La regolamentazione sul trasporto dei
bambini sul sedile del passeggero anteriore
è specifica per ogni Paese. Consultare la
legislazione in vigore nel proprio Paese.
Quando si colloca un seggiolino per bambini
"con schienale rivolto alla strada" sul sedile
anteriore, disattivare l'airbag passeggero.
Altrimenti il bambino rischia ferite gravi o
addirittura mortali in caso di attivazione
dell'airbag.


Installazione di un rialzo

La parte toracica della cintura di sicurezza
deve essere posizionata sulla spalla del
bambino senza toccare il collo.
Verificare che la parte addominale della
cintura di sicurezza passi sopra le cosce del
bambino.
PEUGEOT raccomanda di utilizzare un rialzo
con schienale, dotato di una guida per cintura
a livello della spalla.
Per una maggiore sicurezza, non lasciare :


- uno o più bambini soli e senza
sor veglianza nel veicolo,

- un bambino o un animale in un veicolo
esposto al sole, con i vetri chiusi,

- le chiavi a portata di mano dei bambini
all'interno del veicolo.
Per impedire l'apertura accidentale delle
porte, utilizzare il dispositivo "Sicurezza
bambini".
Non aprire i vetri posteriori per più di un terzo.
Per proteggere i bambini più piccoli dai raggi
del sole, fissare delle tendine parasole ai vetri
posteriori.
