2014 PEUGEOT 5008 Instrukcja obsługi (in Polish)

3
Komfor t
71

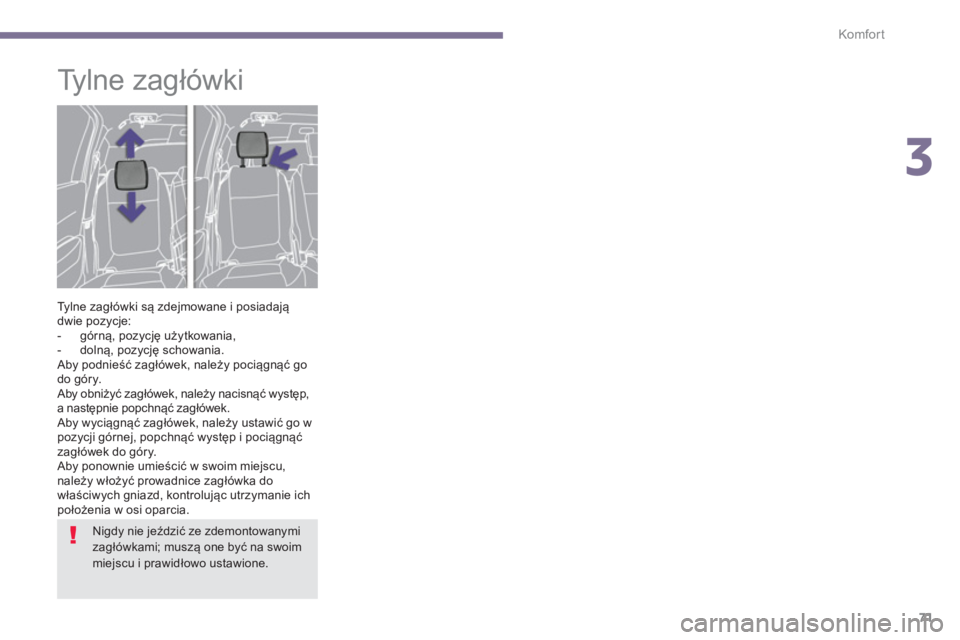

Tylne zagłówki

Tylne zagłówki są zdejmowane i posiadają
dwie pozycje:


- górną, pozycję użytkowania,

- dolną, pozycję schowania.
Aby podnieść zagłówek, należy pociągnąć go
do góry.
Aby obniżyć zagłówek, należy nacisnąć występ,
a następnie popchnąć zagłówek.
Aby wyciągnąć zagłówek, należy ustawić go w
pozycji górnej, popchnąć występ i pociągnąć
zagłówek do góry.
Aby ponownie umieścić w swoim miejscu,
należy włożyć prowadnice zagłówka do
wła
ściwych gniazd, kontrolując utrzymanie ich
położenia w osi oparcia.
Nigdy nie jeździć ze zdemontowanymi
zagłówkami; muszą one być na swoim
miejscu i prawidłowo ustawione.

Komfor t
72

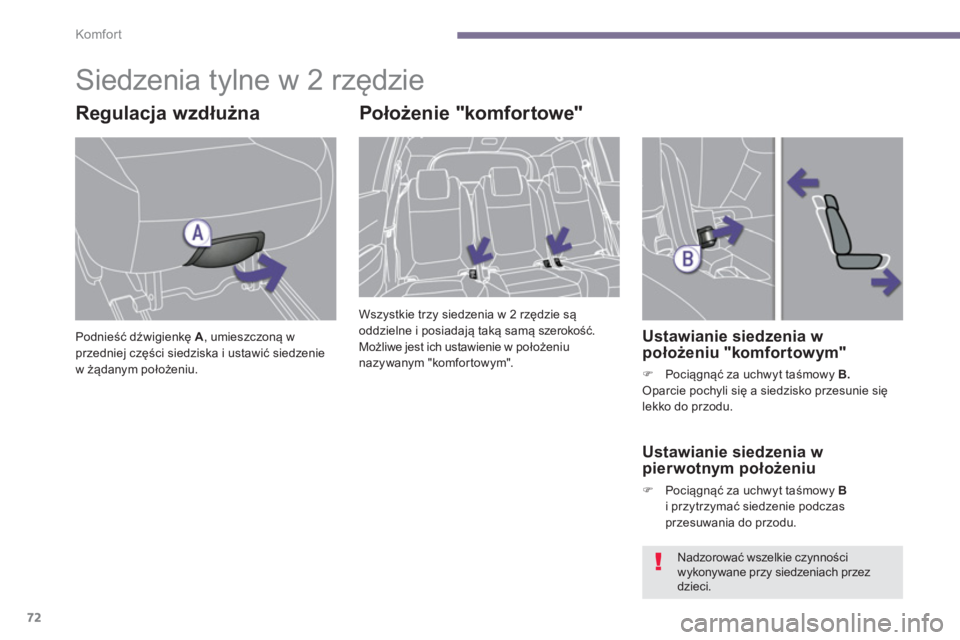

Siedzenia tylne w 2 rzędzie


Regulacja wzdłużna

Podnieść dźwigienkę A
, umieszczoną w
przedniej części siedziska i ustawić siedzenie
w żądanym położeniu.


Położenie "komfortowe"

Wszystkie trzy siedzenia w 2 rzędzie są
oddzielne i posiadają taką samą szerokość.
Możliwe jest ich ustawienie w położeniu
nazywanym "komfortowym".

Ustawianie siedzenia w
położeniu "komfortowym"



)
Pociągnąć za uchwyt taśmowy B.


Oparcie pochyli się a siedzisko przesunie się
lekko do przodu.


Ustawianie siedzenia w
pierwotnym położeniu



)
Pociągnąć za uchwyt taśmowy B

i przytrzymać siedzenie podczas
przesuwania do przodu.



Nadzorować wszelkie czynności
wykonywane przy siedzeniach przez
dzieci.

3
Komfor t
73

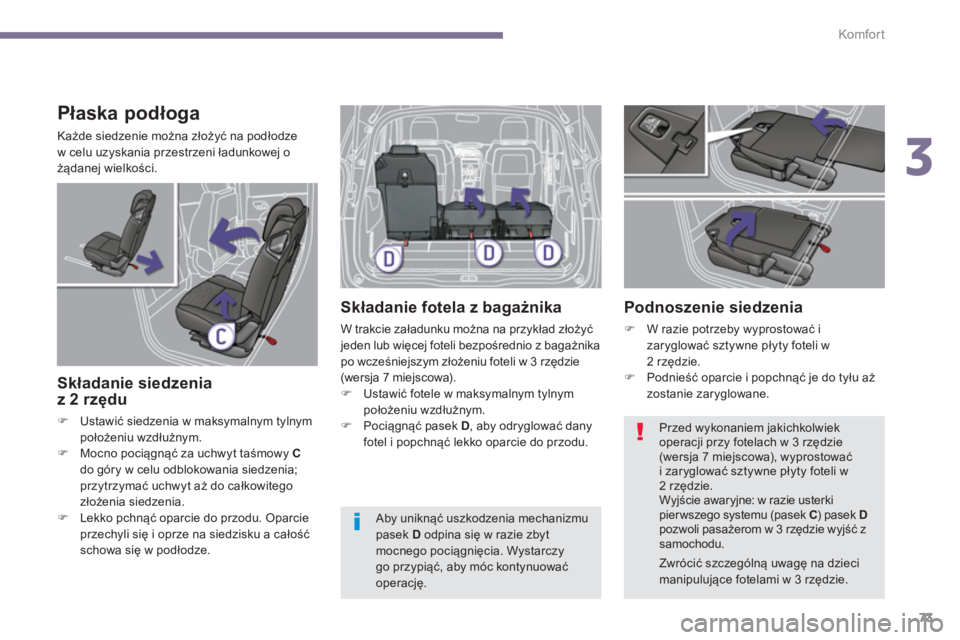

Płaska podłoga

Każde siedzenie można złożyć na podłodze
w celu uzyskania przestrzeni ładunkowej o
żądanej wielkości.


Składanie siedzenia
z 2 rzędu



)
Ustawić siedzenia w maksymalnym tylnym
położeniu wzdłużnym.

)
Mocno pociągnąć za uchwyt taśmowy C

do góry w celu odblokowania siedzenia;
przytrzymać uchwyt aż do całkowitego
złożenia siedzenia.

)
Lekko pchnąć oparcie do przodu. Oparcie
przechyli się i oprze na siedzisku a całość
schowa się w podłodze.



Składanie fotela z bagażnika

W trakcie załadunku można na przykład złożyć
jeden lub więcej foteli bezpośrednio z bagażnika
po wcześniejszym złożeniu foteli w 3 rzędzie
(wersja 7 miejscowa).


)
Ustawić fotele w maksymalnym tylnym
położeniu wzdłużnym.

)
Pociągnąć pasek D
, aby odryglować dany
fotel i popchnąć lekko oparcie do przodu.


Podnoszenie siedzenia



)
W razie potrzeby wyprostować i
zaryglować sztywne płyty foteli w
2 rzędzie.

)
Podnieść oparcie i popchnąć je do tyłu aż
zostanie zaryglowane.

Zwrócić szczególną uwagę na dzieci
manipulujące fotelami w 3 rzędzie.
Przed wykonaniem jakichkolwiek
operacji przy fotelach w 3 rzędzie
(wersja 7 miejscowa), wyprostować
i zaryglować sztywne płyty foteli w
2 rzędzie.
Wyjście awaryjne: w razie usterki
pierwszego systemu (pasek C
) pasek D
pozwoli pasażerom w 3 rzędzie wyjść z
samochodu. Aby uniknąć uszkodzenia mechanizmu
pasek D
odpina się w razie zbyt
mocnego pociągnięcia. Wystarczy
go przypiąć, aby móc kontynuować
operację.

Komfor t
74

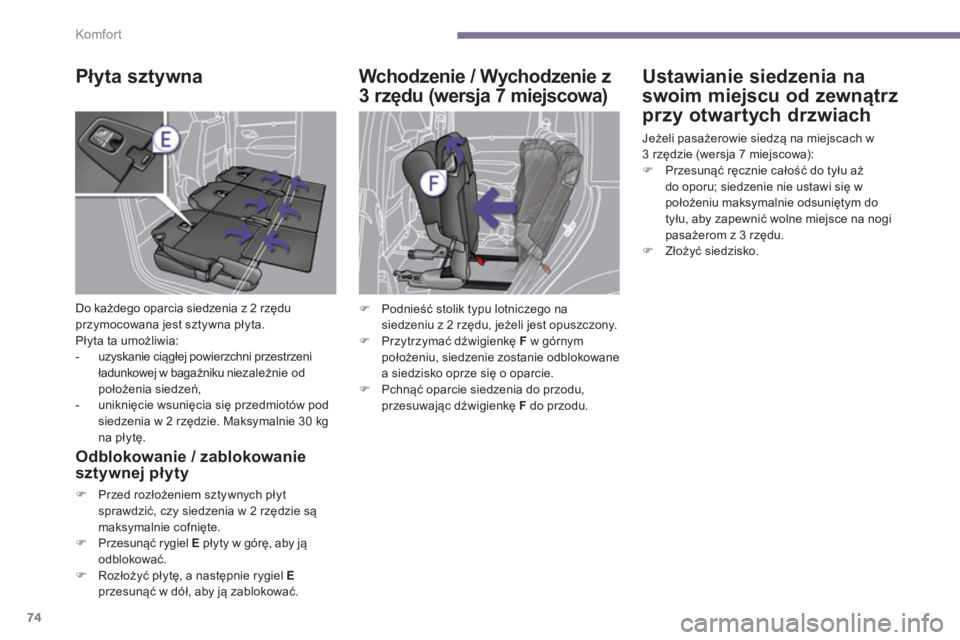

Płyta sztywna

Do każdego oparcia siedzenia z 2 rzędu
przymocowana jest sztywna płyta.
Płyta ta umożliwia:


- uzyskanie ciągłej powierzchni przestrzeni
ładunkowej w bagażniku niezależnie od
położenia siedzeń,

- uniknięcie wsunięcia się przedmiotów pod
siedzenia w 2 rzędzie. Maksymalnie 30 kg
na płytę.


Odblokowanie / zablokowanie
sztywnej płyty



)
Przed rozłożeniem sztywnych płyt
sprawdzić, czy siedzenia w 2 rzędzie są
maksymalnie cofnięte.

)
Przesunąć rygiel E
płyty w górę, aby ją
odblokować.

)
Rozłożyć płytę, a następnie rygiel E
przesunąć w dół, aby ją zablokować.






Wchodzenie / Wychodzenie z
3 rzędu (wersja 7 miejscowa)

Ustawianie siedzenia na
swoim miejscu od zewnątrz
przy otwartych drzwiach
Jeżeli pasażerowie siedzą na miejscach w
3 rzędzie (wersja 7 miejscowa):


)
Przesunąć ręcznie całość do tyłu aż
do oporu; siedzenie nie ustawi się w
położeniu maksymalnie odsuniętym do
tyłu, aby zapewnić wolne miejsce na nogi
pasażerom z 3 rzędu.

)
Złożyć siedzisko.



)
Podnieść stolik typu lotniczego na
siedzeniu z 2 rzędu, jeżeli jest opuszczony.

)
Przytrzymać dźwigienkę F
w górnym
położeniu, siedzenie zostanie odblokowane
a siedzisko oprze się o oparcie.

)
Pchnąć oparcie siedzenia do przodu,
przesuwając dźwigienkę F
do przodu.

3
Komfor t
75

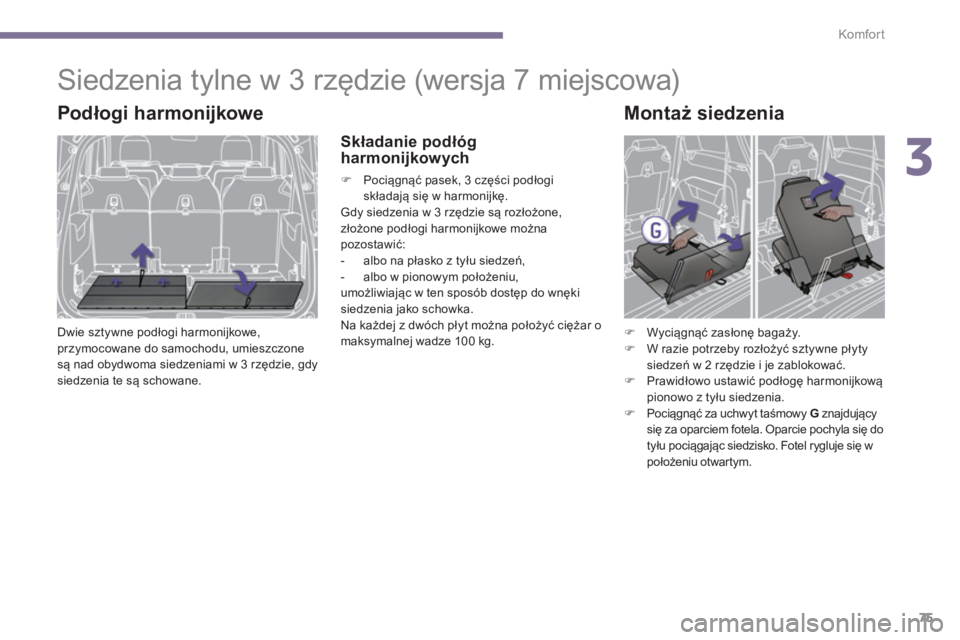

Siedzenia tylne w 3 rzędzie (wersja 7 miejscowa)


Podłogi harmonijkowe

Dwie sztywne podłogi harmonijkowe,
przymocowane do samochodu, umieszczone
są nad obydwoma siedzeniami w 3 rzędzie, gdy
siedzenia te są schowane.


Składanie podłóg
harmonijkowych


)
Pociągnąć pasek, 3 części podłogi
składają się w harmonijkę.
Gdy siedzenia w 3 rzędzie są rozłożone,
złożone podłogi harmonijkowe można
pozostawić:


- albo na płasko z tyłu siedzeń,

- albo w pionowym położeniu,
umożliwiając w ten sposób dostęp do wnęki
siedzenia jako schowka.
Na każdej z dwóch płyt można położyć ciężar o
maksymalnej wadze 100 kg.



Montaż siedzenia



)
Wyciągnąć zasłonę bagaży.

)
W razie potrzeby rozłożyć sztywne płyty
siedzeń w 2 rzędzie i je zablokować.

)
Prawidłowo ustawić podłogę harmonijkową
pionowo z tyłu siedzenia.

)
Pociągnąć za uchwyt taśmowy G
znajdujący
się za oparciem fotela. Oparcie pochyla się do
tyłu pociągając siedzisko. Fotel rygluje się w
położeniu otwartym.

Komfor t
76

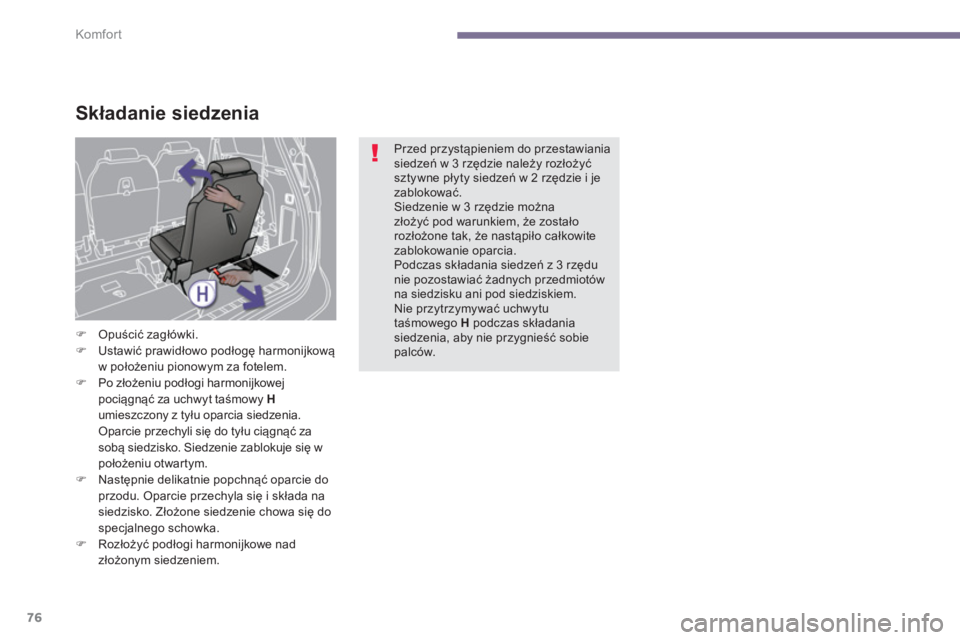

Składanie siedzenia



)
Opuścić zagłówki.

)
Ustawić prawidłowo podłogę harmonijkową
w położeniu pionowym za fotelem.

)
Po złożeniu podłogi harmonijkowej
pociągnąć za uchwyt taśmowy H
umieszczony z tyłu oparcia siedzenia.
Oparcie przechyli się do tyłu ciągnąć za
sobą siedzisko. Siedzenie zablokuje się w
położeniu otwartym.

)
Następnie delikatnie popchnąć oparcie do
przodu. Oparcie przechyla się i składa na
siedzisko. Złożone siedzenie chowa się do
specjalnego schowka.

)
Rozłożyć podłogi harmonijkowe nad
zło
żonym siedzeniem.

Przed przystąpieniem do przestawiania
siedzeń w 3 rzędzie należy rozłożyć
sztywne płyty siedzeń w 2 rzędzie i je
zablokować.
Siedzenie w 3 rzędzie można
złożyć pod warunkiem, że zostało
rozłożone tak, że nastąpiło całkowite
zablokowanie oparcia.
Podczas składania siedzeń z 3 rzędu
nie pozostawiać żadnych przedmiotów
na siedzisku ani pod siedziskiem.
Nie przytrzymywać uchwytu
taśmowego H
podczas składania
siedzenia, aby nie przygnieść sobie
palców.

3
Komfor t
77

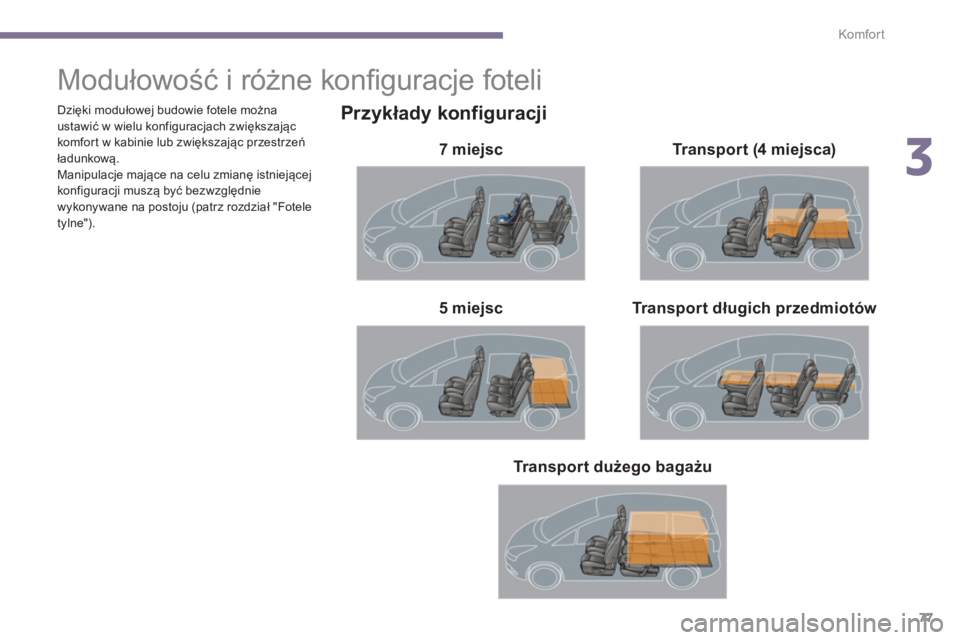

Modułowość i różne konfi guracje foteli


Przykłady konfiguracji


7 miejsc

Transport długich przedmiotów

5 miejsc
Transport (4 miejsca)

Tr a n s p o r t d użego bagażu


Dzięki modułowej budowie fotele można
ustawić w wielu konfiguracjach zwiększając
komfort w kabinie lub zwiększając przestrzeń
ładunkową.
Manipulacje mające na celu zmianę istniejącej
konfiguracji muszą być bezwzględnie
wykonywane na postoju (patrz rozdział "Fotele
tylne").

Komfor t
78

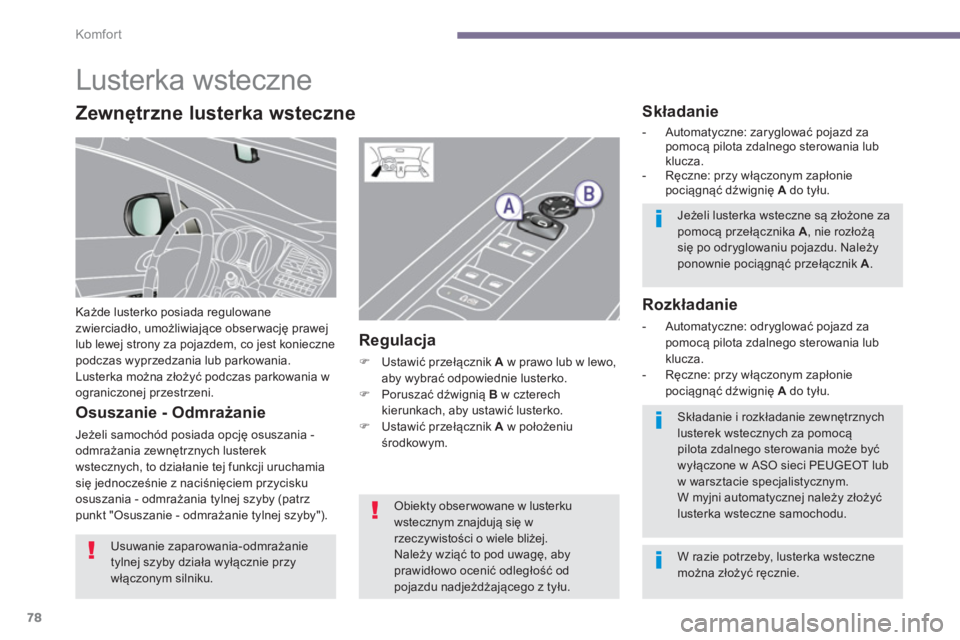

Lusterka wsteczne

Każde lusterko posiada regulowane
zwierciadło, umożliwiające obserwację prawej
lub lewej strony za pojazdem, co jest konieczne
podczas wyprzedzania lub parkowania.
Lusterka można złożyć podczas parkowania w
ograniczonej przestrzeni.







Składanie



- Automatyczne: zaryglować pojazd za
pomocą pilota zdalnego sterowania lub
klucza.

- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.


Rozkładanie



- Automatyczne: odryglować pojazd za
pomocą pilota zdalnego sterowania lub
klucza.

- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.


Regulacja



)
Ustawić przełącznik A
w prawo lub w lewo,
aby wybrać odpowiednie lusterko.

)
Poruszać dźwignią B
w czterech
kierunkach, aby ustawić lusterko.

)
Ustawić przełącznik A
w położeniu
środkowym.


Osuszanie - Odmrażanie

Jeżeli samochód posiada opcję osuszania -
odmrażania zewnętrznych lusterek
wstecznych, to działanie tej funkcji uruchamia
się jednocześnie z naciśnięciem przycisku
osuszania - odmrażania tylnej szyby (patrz
punkt "Osuszanie - odmrażanie tylnej szyby").









Usuwanie zaparowania-odmrażanie
tylnej szyby działa wyłącznie przy
włączonym silniku. Obiekty obser wowane w lusterku
wstecznym znajdują się w
rzeczywistości o wiele bliżej.
Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość od
pojazdu nadjeżdżającego z tyłu.
Jeżeli lusterka wsteczne są złożone za
pomocą przełącznika A
, nie rozłożą

się po odryglowaniu pojazdu. Należy
ponownie pociągnąć przełącznik A
.

Składanie i rozkładanie zewnętrznych
lusterek wstecznych za pomocą
pilota zdalnego sterowania może być
wyłączone w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
W myjni automatycznej należy złożyć
lusterka wsteczne samochodu.


Zewnętrzne lusterka wsteczne


W razie potrzeby, lusterka wsteczne
można złożyć ręcznie.
