2014 PEUGEOT 5008 Instrukcja obsługi (in Polish)

9
Jazda
167

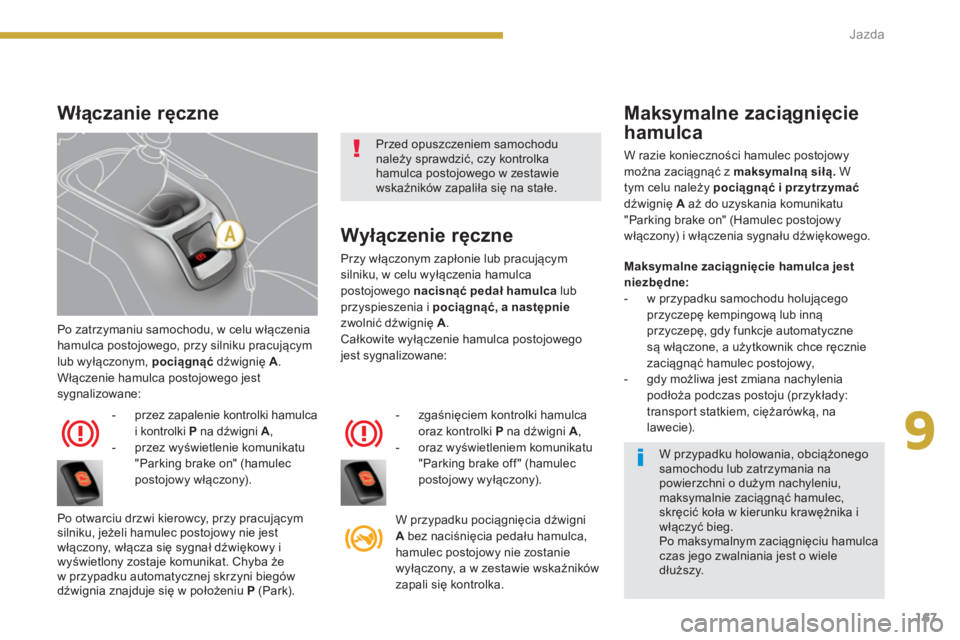

Po zatrzymaniu samochodu, w celu włączenia
hamulca postojowego, przy silniku pracującym
lub wyłączonym, pociągnąć
dźwignię A
.
Włączenie hamulca postojowego jest
sygnalizowane:


- przez zapalenie kontrolki hamulca
i kontrolki P
na dźwigni A
,

- przez wyświetlenie komunikatu
"Parking brake on" (hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy, przy pracującym
silniku, jeżeli hamulec postojowy nie jest
włączony, włącza się sygnał dźwiękowy i
wyświetlony zostaje komunikat. Chyba że
w przypadku automatycznej skrzyni biegów
dźwignia znajduje się w położeniu P
(Park).


Wyłączenie ręczne

Przy włączonym zapłonie lub pracującym
silniku, w celu wyłączenia hamulca
postojowego nacisnąć
pedał hamulca
lub
przyspieszenia i pociągnąć, a następnie

zwolnić dźwignię A
.
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:


- zgaśnięciem kontrolki hamulca
oraz kontrolki P
na dźwigni A
,

- oraz wyświetleniem komunikatu
"Parking brake off " (hamulec
postojowy wyłączony).
W przypadku pociągnięcia dźwigni
A
bez naciśnięcia pedału hamulca,
hamulec postojowy nie zostanie
wyłączony, a w zestawie wskaźników
zapali się kontrolka.


Włączanie ręczne
Maksymalne zaciągnięcie
hamulca
W razie konieczności hamulec postojowy
można zaciągnąć z maksymalną siłą.
W
tym celu należy pociągnąć i przytrzymać

dźwignię A
aż do uzyskania komunikatu
"Parking brake on" (Hamulec postojowy
włączony) i włączenia sygnału dźwiękowego.

Maksymalne zaciągnięcie hamulca jest
niezbędne:



- w przypadku samochodu holującego
przyczepę kempingową lub inną
przyczepę, gdy funkcje automatyczne
są włączone, a użytkownik chce ręcznie
zaciągnąć hamulec postojowy,

- gdy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykłady:
transport statkiem, ciężarówk
ą, na
lawecie).
Przed opuszczeniem samochodu
należy sprawdzić, czy kontrolka
hamulca postojowego w zestawie
wskaźników zapaliła się na stałe.


W przypadku holowania, obciążonego
samochodu lub zatrzymania na
powierzchni o dużym nachyleniu,
maksymalnie zaciągnąć hamulec,
skręcić koła w kierunku krawężnika i
włączyć bieg.
Po maksymalnym zaciągnięciu hamulca
czas jego zwalniania jest o wiele
dłuższy.

Jazda
168

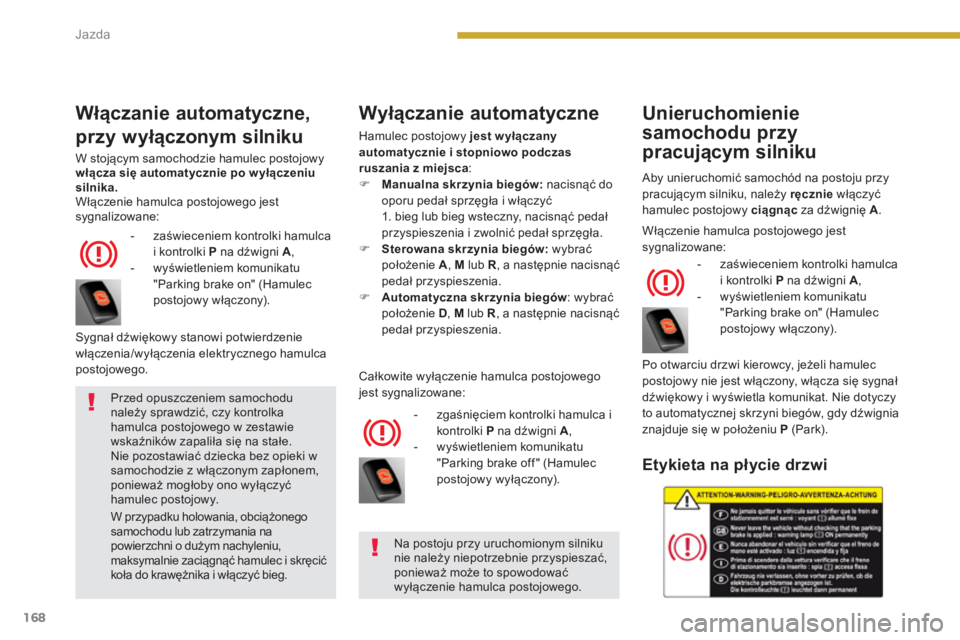

Włączanie automatyczne,
przy wyłączonym silniku

W stojącym samochodzie hamulec postojowy
włącza się automatycznie po w yłączeniu
silnika.

Włączenie hamulca postojowego jest
sygnalizowane:


- zaświeceniem kontrolki hamulca
i kontrolki P
na dźwigni A
,

- wyświetleniem komunikatu
"Parking brake on" (Hamulec
postojowy włączony).


Wyłączanie automatyczne

Hamulec postojowy jest wyłączany
automatycznie i stopniowo podczas
ruszania z miejsca
:


)
Manualna skrzynia biegów:
nacisnąć do
oporu pedał sprzęgła i włączyć
1. bieg lub bieg wsteczny, nacisnąć pedał
przyspieszenia i zwolnić pedał sprzęgła.

)
Sterowana skrzynia biegów:
wybrać
położenie A
, M
lub R
, a następnie nacisnąć
pedał przyspieszenia.

)
Automatyczna skrzynia biegów
: wybrać
położenie D
, M
lub R
, a następnie nacisnąć
pedał przyspieszenia.


- zgaśnięciem kontrolki hamulca i
kontrolki P
na dźwigni
A
,

- wyświetleniem komunikatu
"Parking brake off " (Hamulec
postojowy wyłączony). Sygnał dźwiękowy stanowi potwierdzenie
włączenia/wyłączenia elektrycznego hamulca
postojowego.
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:

Unieruchomienie
samochodu
przy
pracującym silniku

Aby unieruchomić samochód na postoju przy
pracującym silniku, należy ręcznie
włączyć
hamulec postojowy ciągnąc
za dźwignię A
.


- zaświeceniem kontrolki hamulca
i kontrolki P
na dźwigni A
,

- wyświetleniem komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy, jeżeli hamulec
postojowy nie jest włączony, włącza się sygnał
dźwiękowy i wyświetla komunikat. Nie dotyczy
to automatycznej skrzyni biegów, gdy dźwignia
znajduje się w położeniu P
(Park).


Etykieta na płycie drzwi


Na postoju przy uruchomionym silniku
nie należy niepotrzebnie przyspieszać,
ponieważ może to spowodować
wyłączenie hamulca postojowego.

Przed opuszczeniem samochodu
należy sprawdzić, czy kontrolka
hamulca postojowego w zestawie
wskaźników zapaliła się na stałe.
Nie pozostawiać dziecka bez opieki w
samochodzie z włączonym zapłonem,
ponieważ mogłoby ono wyłączyć
hamulec postojowy.

W przypadku holowania, obciążonego
samochodu lub zatrzymania na
powierzchni o dużym nachyleniu,
maksymalnie zaciągnąć hamulec i skręcić
koła do krawężnika i włączyć bieg.
Włączenie hamulca postojowego jest
sygnalizowane:

9
Jazda
169

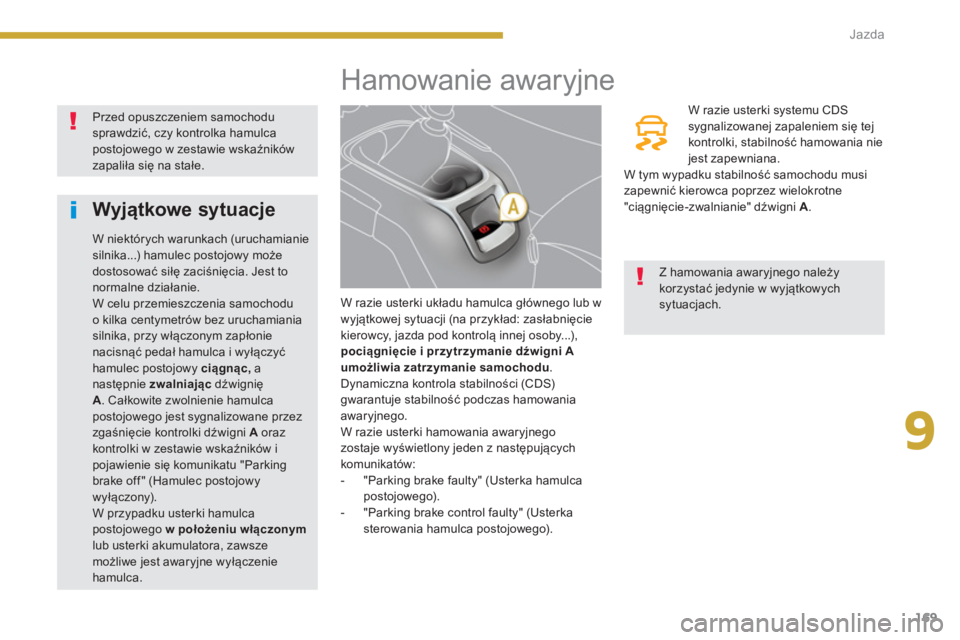

Hamowanie awaryjne


W razie usterki układu hamulca głównego lub w
wyjątkowej sytuacji (na przykład: zasłabnięcie
kierowcy, jazda pod kontrolą innej osoby...),
pociągnięcie i
przytrzymanie dźwigni
A

umożliwia zatrzymanie samochodu
.
Dynamiczna kontrola stabilności (CDS)
gwarantuje stabilność podczas hamowania
awaryjnego.
W razie usterki hamowania awaryjnego
zostaje wyświetlony jeden z następujących
komunikatów:


- "Parking brake faulty" (Usterka hamulca
postojowego).

- "Parking brake control faulty" (Usterka
sterowania hamulca postojowego).
W razie usterki systemu CDS
sygnalizowanej zapaleniem się tej
kontrolki, stabilność hamowania nie
jest zapewniana.
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie-zwalnianie" dźwigni A
. Przed opuszczeniem samochodu
sprawdzić, czy kontrolka hamulca
postojowego w zestawie wskaźników
zapaliła się na stałe.



Z hamowania awaryjnego należy
korzystać jedynie w wyjątkowych
sytuacjach.



Wyjątkowe sytuacje


W niektórych warunkach (uruchamianie
silnika...) hamulec postojowy może
dostosować siłę zaciśnięcia. Jest to
normalne działanie.
W celu przemieszczenia samochodu
o kilka centymetrów bez uruchamiania
silnika, przy włączonym zapłonie
nacisnąć pedał hamulca i wyłączyć
hamulec postojowy ciągnąc,
a
następnie zwalniając
dźwignię
A
. Całkowite zwolnienie hamulca
postojowego jest sygnalizowane przez
zgaśnięcie kontrolki dźwigni A
oraz
kontrolki w zestawie wskaźników i
pojawienie się komunikatu "Parking
brake off " (Hamulec postojowy
wyłączony).
W przypadku usterki hamulca
postojowego w położeniu włączonym

lub usterki akumulatora, zawsze
możliwe jest awaryjne wyłączenie
hamulca.

Jazda
170

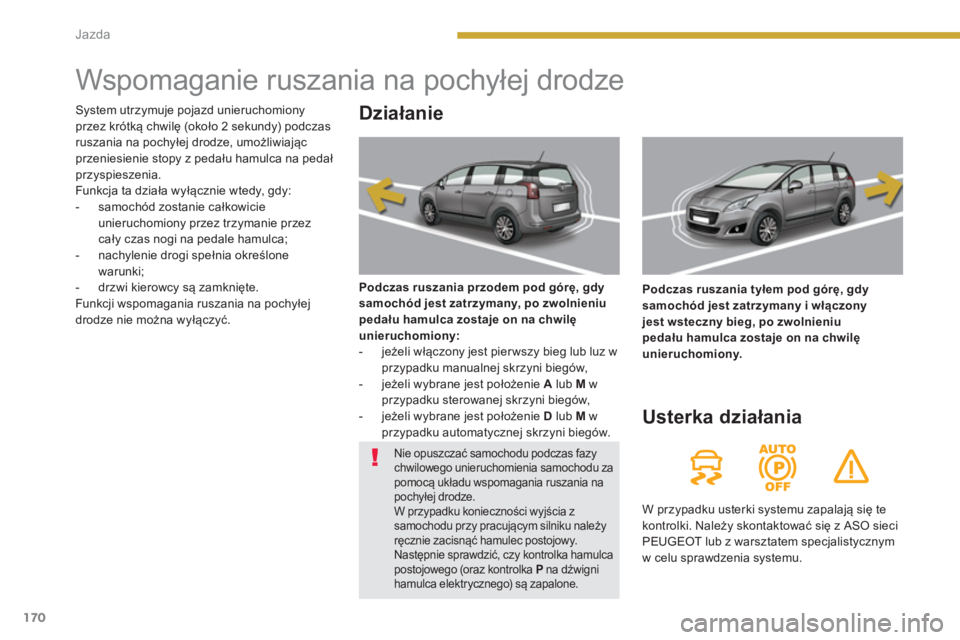

Wspomaganie ruszania na pochyłej drodze


Działanie


Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony:



- jeżeli włączony jest pier wszy bieg lub luz w
przypadku manualnej skrzyni biegów,

- jeżeli wybrane jest położenie A
lub M
w
przypadku sterowanej skrzyni biegów,

- jeżeli wybrane jest położenie D
lub M
w
przypadku automatycznej skrzyni biegów.
Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony
jest wsteczny bieg, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony.





Usterka działania

W przypadku usterki systemu zapalają się te
kontrolki. Należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym
w celu sprawdzenia systemu. System utrzymuje pojazd unieruchomiony
przez krótką chwilę (około 2 sekundy) podczas
ruszania na pochyłej drodze, umożliwiając
przeniesienie stopy z pedału hamulca na pedał
przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:


- samochód zostanie całkowicie
unieruchomiony przez trzymanie przez
cały czas nogi na pedale hamulca;

- nachylenie drogi spełnia określone
warunki;

- drzwi kierowcy są zamknięte.
Funkcji wspomagania ruszania na pochyłej
drodze nie można wyłączyć.


Nie opuszczać samochodu podczas fazy
chwilowego unieruchomienia samochodu za
pomocą układu wspomagania ruszania na
pochyłej drodze.
W przypadku konieczności wyjścia z
samochodu przy pracującym silniku należy
ręcznie zacisnąć hamulec postojowy.
Następnie sprawdzić, czy kontrolka hamulca
postojowego (oraz kontrolka P
na dźwigni
hamulca elektrycznego) są zapalone.

9
Jazda
171

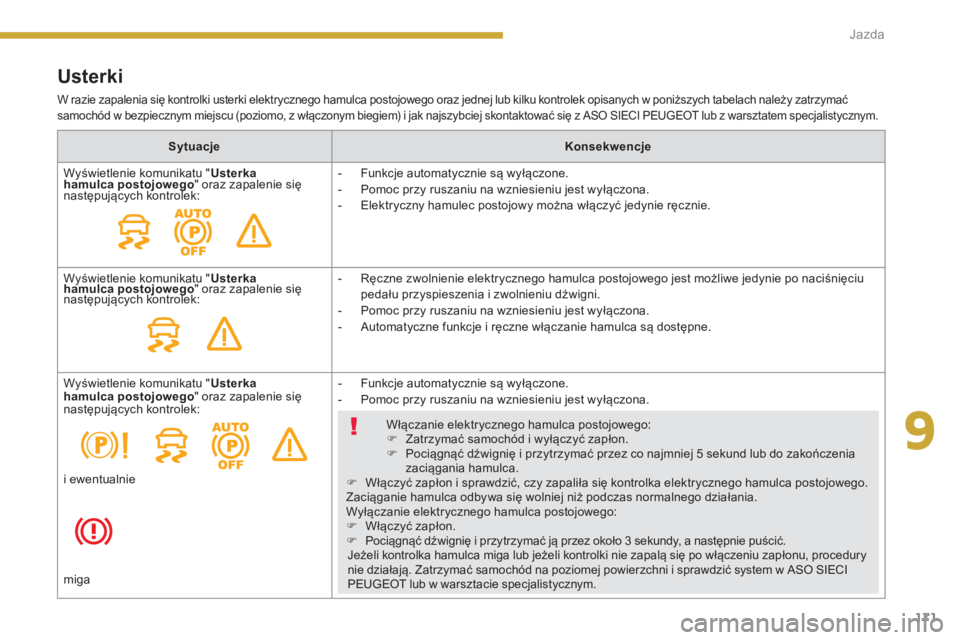

Usterki

W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach należy zatrzymać
samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym.



Sytuacje



Konsekwencje


Wyświetlenie komunikatu " Usterka
hamulca postojowego
" oraz zapalenie się
następujących kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Elektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka
hamulca postojowego
" oraz zapalenie się
następujących kontrolek:

- Ręczne zwolnienie elektrycznego hamulca postojowego jest możliwe jedynie po naciśnięciu
pedału przyspieszenia i zwolnieniu dźwigni.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Automatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wyświetlenie komunikatu " Usterka
hamulca postojowego
" oraz zapalenie się
następuj
ących kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

Włączanie elektrycznego hamulca postojowego:


)
Zatrzymać samochód i wyłączyć zapłon.

)
Pociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do zakończenia
zaciągania hamulca.

)
Włączyć zapłon i sprawdzić, czy zapaliła się kontrolka elektrycznego hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Wyłączanie elektrycznego hamulca postojowego:


)
Włączyć zapłon.

)
Pociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapal
ą się po włączeniu zapłonu, procedury
nie działają. Zatrzymać samochód na poziomej powierzchni i sprawdzić system w ASO SIECI
PEUGEOT lub w warsztacie specjalistycznym. i ewentualnie



miga

Jazda
172

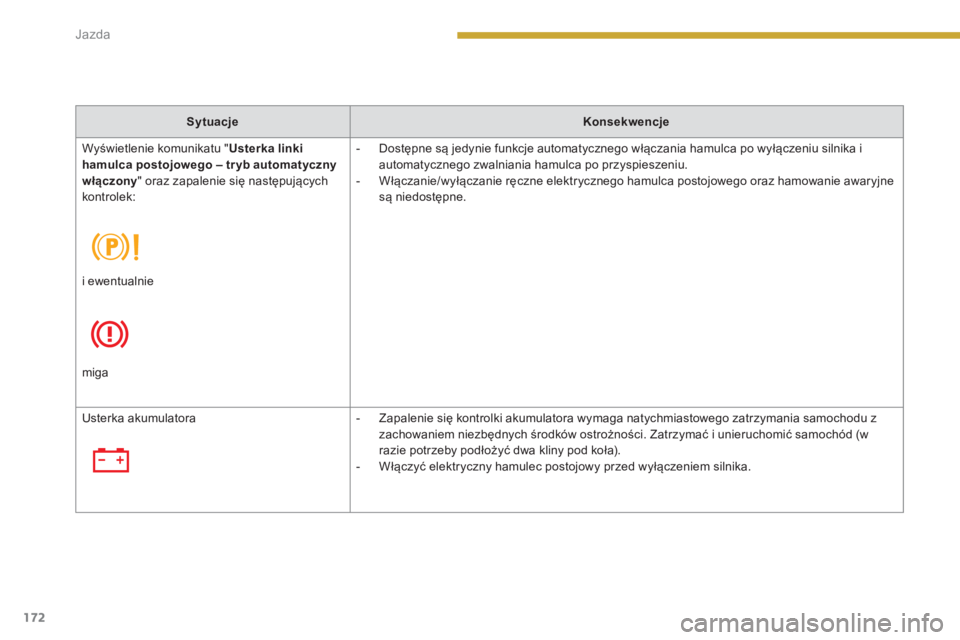

Sytuacje



Konsekwencje


Wyświetlenie komunikatu " Usterka linki
hamulca postojowego – tr yb automatyczny
włączony
" oraz zapalenie się następujących
kontrolek:




- Dostępne są jedynie funkcje automatycznego włączania hamulca po wyłączeniu silnika i
automatycznego zwalniania hamulca po przyspieszeniu.

- Włączanie/wyłączanie ręczne elektrycznego hamulca postojowego oraz hamowanie awaryjne
są niedostępne.



i ewentualnie



miga
Usterka akumulatora

- Zapalenie się kontrolki akumulatora wymaga natychmiastowego zatrzymania samochodu z
zachowaniem niezbędnych środków ostrożności. Zatrzymać i unieruchomić samochód (w
razie potrzeby podłożyć dwa kliny pod koła).

- Włączyć elektryczny hamulec postojowy przed wyłączeniem silnika.

9
Jazda
173

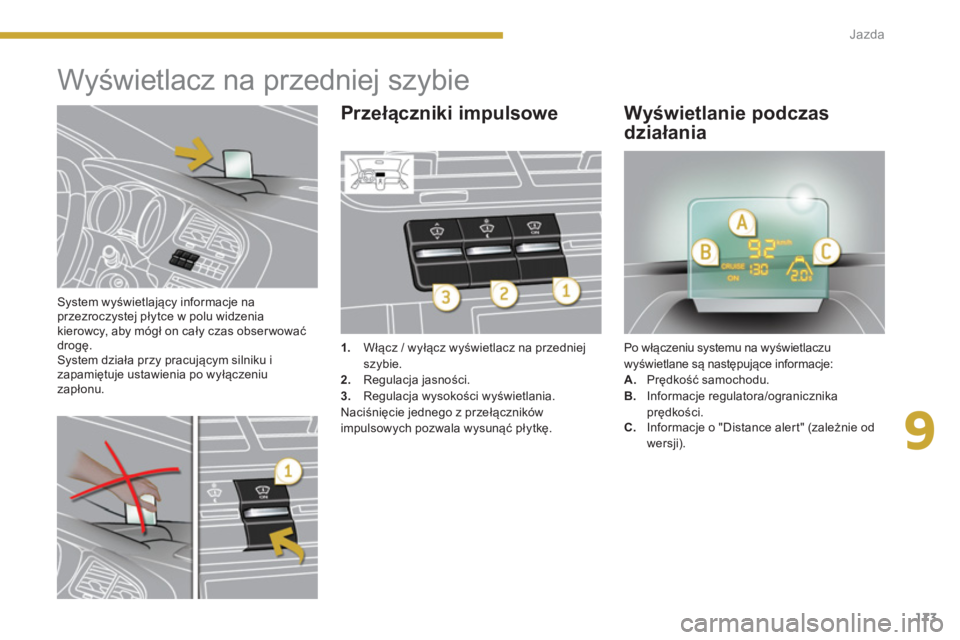

System wyświetlający informacje na
przezroczystej płytce w polu widzenia
kierowcy, aby mógł on cały czas obser wować
drogę.
System działa przy pracującym silniku i
zapamiętuje ustawienia po wyłączeniu
zapłonu.








Wyświetlacz na przedniej szybie



1.
Włącz / wyłącz wyświetlacz na przedniej
szybie.

2.
Regulacja jasności.

3.
Regulacja wysokości wyświetlania.
Naciśnięcie jednego z przełączników
impulsowych pozwala wysunąć płytkę. Po włączeniu systemu na wyświetlaczu
wyświetlane są następujące informacje:


A.
Prędkość samochodu.

B.
Informacje regulatora/ogranicznika
prędkości.



Przełączniki impulsowe
Wyświetlanie podczas
działania



C.
Informacje o "Distance alert" (zależnie od
wersji).

Jazda
174


)
Przy pracującym silniku nacisnąć
przełącznik impulsowy 1
. Stan włączony/
wyłączony po wyłączeniu silnika
jest zapamiętywany przy ponownym
uruchomieniu.



Regulacja wysokości



)
Przy pracującym silniku dostosować
żądaną wysokość wyświetlenia za pomocą
przełącznika impulsowego 3
:


- w górę, aby przesunąć wyświetlenie w
górę,

- w dół, aby przesunąć wyświetlenie w
dół.




Włączenie / Wyłączenie
Regulacja jasności



)
Przy pracującym silniku ustawić jasność
informacji za pomocą przełącznika
impulsowego 2
:


- w górę, aby zwiększyć jasność,

- w dół, aby zmniejszyć jasność.



Manipulowanie przełącznikami
impulsowymi powinno odbywać się po
zatrzymaniu samochodu.
Na postoju oraz podczas jazdy
nie stawiać żadnego przedmiotu
wokół przezroczystej płytki (lub na
jej pokrywie), aby nie zablokować
wysunięcia płytki.

W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce, …)
wyświetlanie na przedniej szybie może
być nieczytelne lub chwilowo zakłócone.
Niektóre okulary (słoneczne, korekcyjne
lub z powłoką antyrefleksyjną) mogą
utrudniać
odczyt wyświetlonych
informacji.
Do czyszczenia przezroczystej płytki
zbudowanej ze szkła organicznego
należy użyć czystego, delikatnego
materiału do czyszczenia okularów
lub ściereczki z mikrofibry. Nie
używać suchej lub szorstkiej szmatki
ani produktów czyszczących lub
rozpuszczalników, które mogłyby
porysować płytkę lub uszkodzić powłokę
antyrefleksyjną.
