2014 Peugeot 308 Betriebsanleitung (in German)

239
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013
Integrierte seitliche Zusatzblinker
Diese Glühlampen müssen Sie bei einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifizierten Fachwerkstatt auswechseln lassen.
Zum Auswechseln der LED - Leuchtdiode müssen Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizier te Fachwerkstatt wenden.
Nebelscheinwerfer
 Lösen Sie die Zierleiste, indem Sie am oberen Teil ziehen (Kerbe).  Lösen Sie beide Schrauben, um den Block aus seiner Halterung herauszuziehen.
 Lösen Sie den Steckverbinder.  Schrauben Sie die Lampenfassung (Vierteldrehung) heraus.  Ziehen Sie die Lampenfassung heraus.  Tauschen Sie die defekte Lampe aus. Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor und drücken Sie auf die Zierleiste, um sie wieder einzusetzen.
Außenspiegelleuchten

240
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013
1. Standleuchten (LED-Leuchtdioden)2. Rückfahrleuchten (W16W)3. Blinkleuchten (PY21W, bernsteingelb)4. Bremsleuchten (LED-Leuchtdioden)5. Nebelschlussleuchte (P21W )
Heckleuchten (Limousine)
LED-Leuchtdioden
Wenden Sie sich zum Austausch an einen PEUGEOT-Händler oder eine qualifizierte Fachwerkstatt.
Rückfahrleuchte, Fahrtrichtungsanzeiger (an den Kotfl ügeln)
 Klemmen Sie den Steckverbinder der Leuchte ab.  Entfernen Sie die Befestigungsmutter der Leuchte.  Ziehen Sie die Leuchte vorsichtig von außen heraus.  Schrauben Sie die Lampenfassung (1/4 Drehung) heraus und tauschen Sie die Lampe aus. Führen Sie für den Wiedereinbau diese Schritte in umgekehrter Reihenfolge durch.
 Öffnen Sie die Kofferraumklappe und entfernen Sie die Klappe.

241
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013
 Lösen Sie die beiden Zugangsklappen links und rechts.  Lösen Sie die Schrauben an jeder Öffnung.  Lösen Sie die Kofferraumabdeckung, um zum Steckverbinder zu gelangen.  Klemmen Sie den Steckverbinder der Leuchte ab.  Entfernen Sie die Befestigungsmutter der Leuchte.  Ziehen Sie die Leuchte vorsichtig von außen heraus.  Schrauben Sie die Lampenfassung (1/4 Drehung) heraus und tauschen Sie die Glühlampe aus. Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.

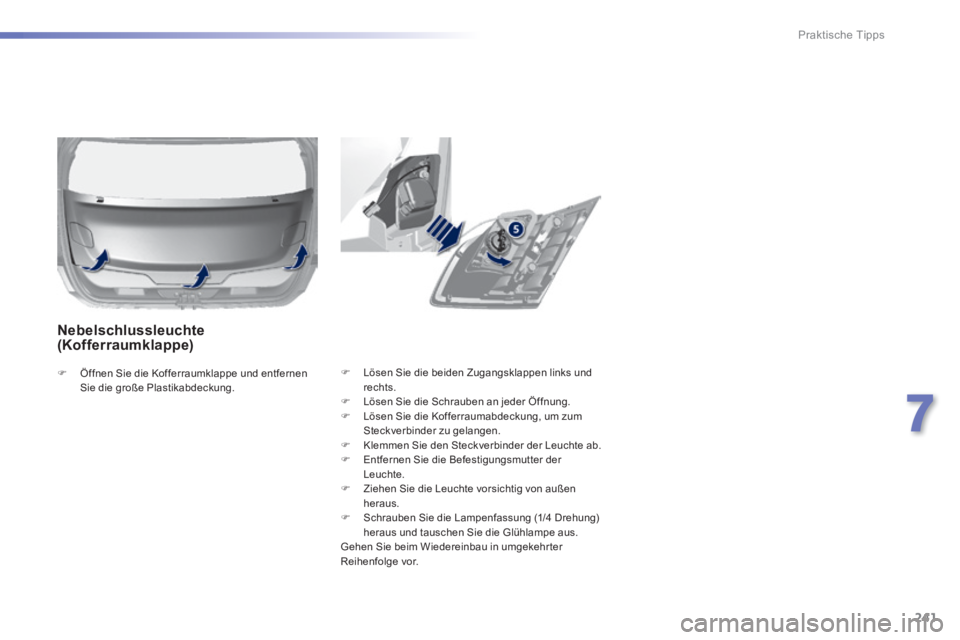

Nebelschlussleuchte (Kofferraumklappe)
 Öffnen Sie die Kofferraumklappe und entfernen Sie die große Plastikabdeckung.

242
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013
Heckleuchten (SW)
LED-Leuchtdioden
Wenden Sie sich zum Austausch an einen PEUGEOT-Händler oder eine qualifizierte Fachwerkstatt.
Fahrtrichtungsanzeiger (an den Kotfl ügeln)
 Öffnen Sie die Kofferraumklappe und entfernen Sie die Klappe.  Entfernen Sie die zwei Befestigungsmuttern der Leuchte (Rohrschlüssel empfohlen).  Lösen Sie den Halteclip und ziehen Sie gleichzeitig die Leuchte vorsichtig von außen heraus.
 Klemmen Sie den Steckverbinder der Leuchte ab.  Entfernen Sie den Schaumstoff zur Abdichtung.  Lösen Sie die Lampenfassung, indem Sie auf die zwei Laschen drücken.  Tauschen Sie die Glühlampe aus. Führen Sie für den Wiedereinbau diese Schritte in umgekehrter Reihenfolge durch.
1. Standleuchten (LED-Leuchtdioden)2. Blinkleuchten (PY21W bernsteingelb)3. Bremsleuchten (LED-Leuchtdioden)4. Rückfahrleuchten (W16W)5. Nebelschlussleuchte (P21W)

243
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013
Rückfahrleuchte, Nebelschlussleuchte (Kofferraumklappe)
 Öffnen Sie die Kofferraumklappe und entfernen Sie die Klappe.
 Ziehen Sie die Leuchte vorsichtig von außen heraus.  Klemmen Sie den Steckverbinder der Leuchte ab.  Nebelschlussleuchte: lösen Sie die Lampenfassung, indem Sie auf die beiden Laschen drücken und tauschen Sie sie aus.  Rückfahrleuchte: drehen Sie die Lampenfassung um eine Vier teldrehung und tauschen Sie sie aus. Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.
 Entfernen Sie die Befestigungsmutter der Leuchte.

244
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

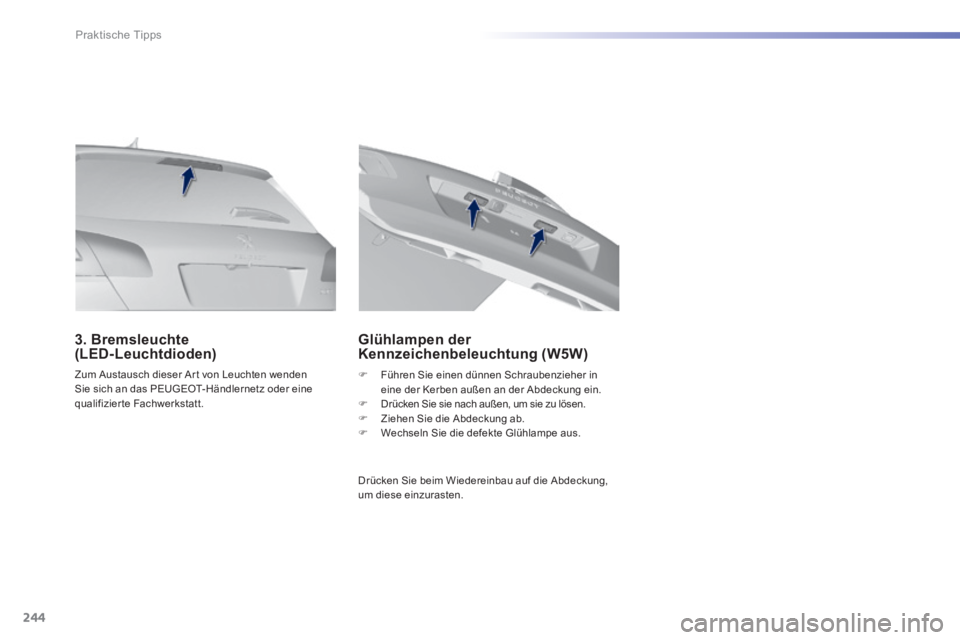

Zum Austausch dieser Ar t von Leuchten wenden Sie sich an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
3. Bremsleuchte (LED-Leuchtdioden) Glühlampen der Kennzeichenbeleuchtung (W5W)
Drücken Sie beim Wiedereinbau auf die Abdeckung, um diese einzurasten.
 Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung ein.  Drücken Sie sie nach außen, um sie zu lösen.  Ziehen Sie die Abdeckung ab.  Wechseln Sie die defekte Glühlampe aus.

245
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013
 Zum Lösen des Deckels zuerst oben links, dann rechts ziehen.  Lösen Sie den Deckel vollständig und drehen Sie ihn um.
Zugang zum Werkzeug
Vor dem Austausch einer Sicherung:  muss die Störungsursache ermittelt und behoben werden,  müssen alle elektrischen Verbraucher ausgeschaltet werden,  muss das Fahrzeug stehen und die Zündung ausgeschaltet werden,  muss die defekte Sicherung anhand der Zuordnungstabellen und Schaltpläne auf den folgenden Seiten bestimmt werden.
Austausch einer Sicherung
In OrdnungDefekt
Der Austausch einer anderen als in den nachfolgenden Tabellen aufgelisteten Sicherung kann zu einer schwerwiegenden Störung an Ihrem Fahrzeug führen. Wenden Sie sich an einen PEUGEOT-Ver tragspar tner oder eine qualifizier te Fachwerkstatt.
Zange

Austausch einer Sicherung
Bei Arbeiten an den Sicherungen sind folgende Hinweise unbedingt zu beachten:  Benutzen Sie die Spezialzange, um die Sicherung abzuziehen und überprüfen Sie den Draht auf seinen Zustand,  ersetzen Sie die defekte Sicherung immer durch eine Sicherung gleicher Stärke (gleicher Farbe); eine abweichende Stärke kann zu einer Funktionsstörung führen (Brandgefahr). Sollte der Defekt kurz nach dem Austausch der Sicherung erneut auftreten, lassen Sie die elektrische Anlage von einem Ver treter des PEUGEOT-Händlernetzes oder einer qualifizierte Fachwerkstatt überprüfen.
 Nehmen Sie die auf der Rückseite des Deckels befindliche Zange ab.
Die Zange zum Abziehen der Sicherungen ist an der Deckelrückseite des Sicherungskastens am Armaturenbrett angebracht.

246
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

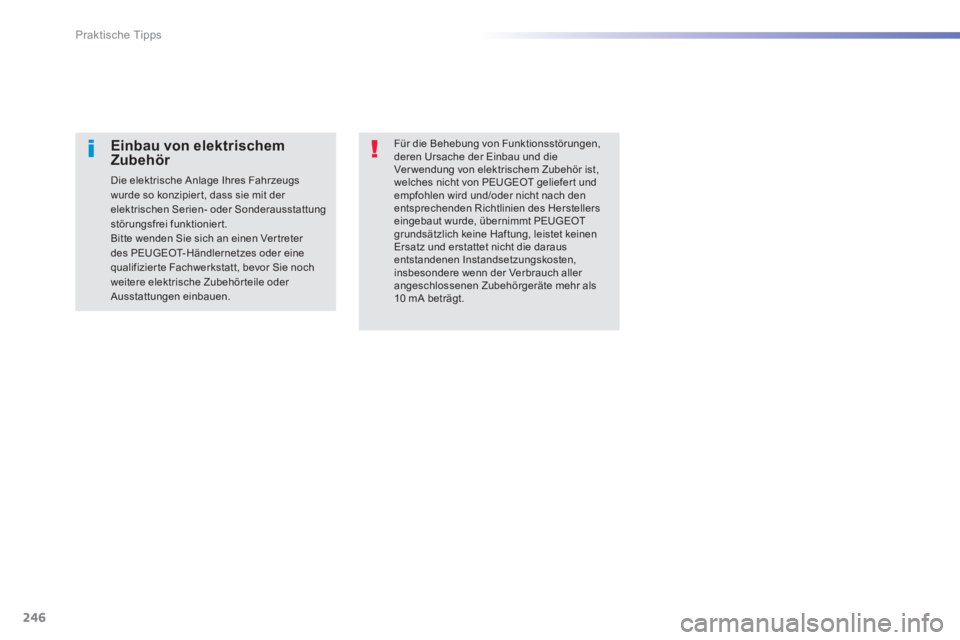

Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Verwendung von elektrischem Zubehör ist, welches nicht von PEUGEOT geliefer t und empfohlen wird und/oder nicht nach den entsprechenden Richtlinien des Herstellers eingebaut wurde, übernimmt PEUGEOT grundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipier t, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert. Bitte wenden Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizier te Fachwerkstatt, bevor Sie noch weitere elektrische Zubehörteile oder Ausstattungen einbauen.
