2014 PEUGEOT 3008 Manual de utilização (in Portuguese)

223

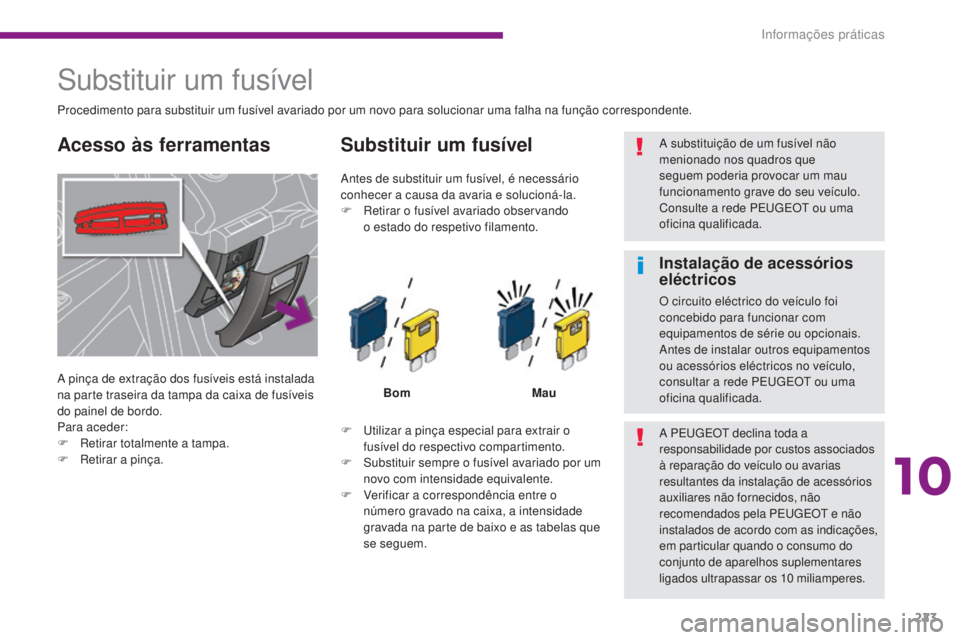

Substituir um fusível
A pinça de extração dos fusíveis está instalada
na parte traseira da tampa da caixa de fusíveis
do painel de bordo.
Para aceder:
F
R
etirar totalmente a tampa.
F

R
etirar a pinça.
Substituir um fusível
Bom Mau
F
u
tilizar a pinça especial para extrair o
fusível do respectivo compartimento.
F

S

ubstituir sempre o fusível avariado por um
novo com intensidade equivalente.
F

V

erificar a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de baixo e as tabelas que
se seguem.
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F

R

etirar o fusível avariado observando
o estado do respetivo filamento.
Procedimento para substituir um fusível avariado por um novo para solucionar uma falha na função correspondente.
A substituição de um fusível não
menionado nos quadros que
seguem poderia provocar um mau
funcionamento grave do seu veículo.
Consulte a rede PE
u
g
E
O
t
ou uma
oficina qualificada.
A PE
u

g
E
O
t
declina toda a
responsabilidade por custos associados
à reparação do veículo ou avarias
resultantes da instalação de acessórios
auxiliares não fornecidos, não
recomendados pela PE
u

g
E
O
t e
não
instalados de acordo com as indicações,
em particular quando o consumo do
conjunto de aparelhos suplementares
ligados ultrapassar os 10 miliamperes.
Acesso às ferramentas
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consultar a rede PE
u

g
E
O
t
ou uma
oficina qualificada.
10
Informações práticas

224

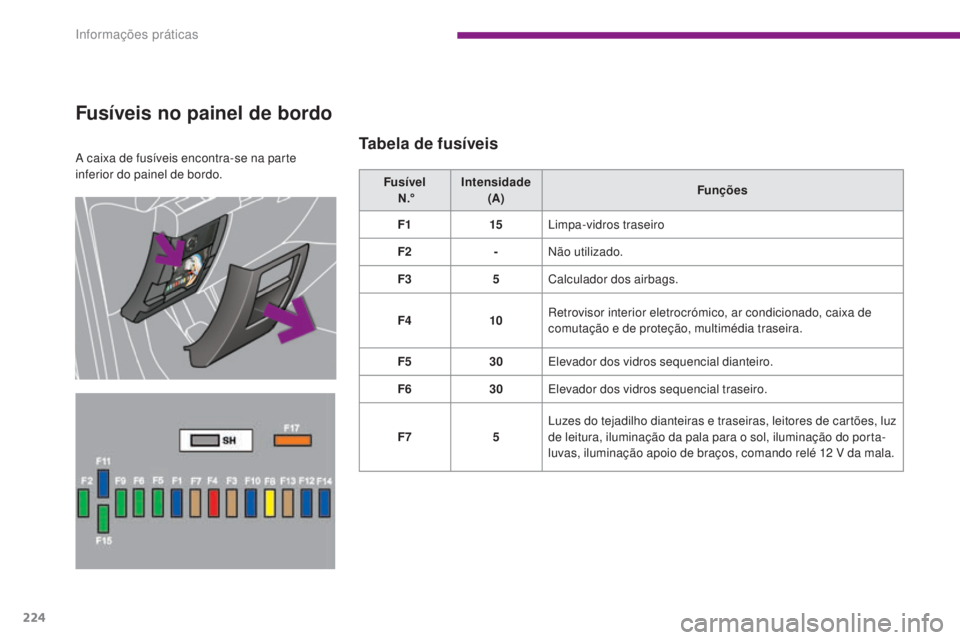

A caixa de fusíveis encontra-se na parte
inferior do painel de bordo.
Fusíveis no painel de bordo
Tabela de fusíveis
Fusível N .° Intensidade
(A) Funções
F1 15Limpa-vidros traseiro
F2 -Não utilizado.
F3 5Calculador dos airbags.
F4 10Retrovisor interior eletrocrómico, ar condicionado, caixa de
comutação e de proteção, multimédia traseira.
F5 30Elevador dos vidros sequencial dianteiro.
F6 30Elevador dos vidros sequencial traseiro.
F7 5Luzes do tejadilho dianteiras e traseiras, leitores de cartões, luz
de leitura, iluminação da pala para o sol, iluminação do porta-
luvas, iluminação apoio de braços, comando relé 12 V da mala.
Informações práticas

225
Acesso aos fusíveis
F Ver o parágrafo "Acesso às ferramentas".Fusível
N .° Intensidade
(A) Funções
F8 20Auto-rádio, radiotelefone, carregador de CDs, ecrã
multifunções, deteção de pressão baixa dos pneus, sirene de
alarme, calculador de alarme, caixa telemática.
F9 30
to

mada de 12 V dianteira, isqueiro, tomada 12 V traseira.
F10 15Comandos sob o volante.
F11 15Contactor anti-roubo de corrente fraca.
F12 15Presença de reboque, sensor de chuva/luminosidade,
alimentação fusíveis F32, F34, F35.
F13 5Caixa de serviço ao motor, calculador de airbags.
F14 15
Quadro de bordo, ecrã do quadro de bordo, alimentação fusível F33.
F1530tr ancamento e supertrancamento.
F17 40Desembaciador do óculo traseiro, alimentação fusível F30.
10
Informações práticas

226

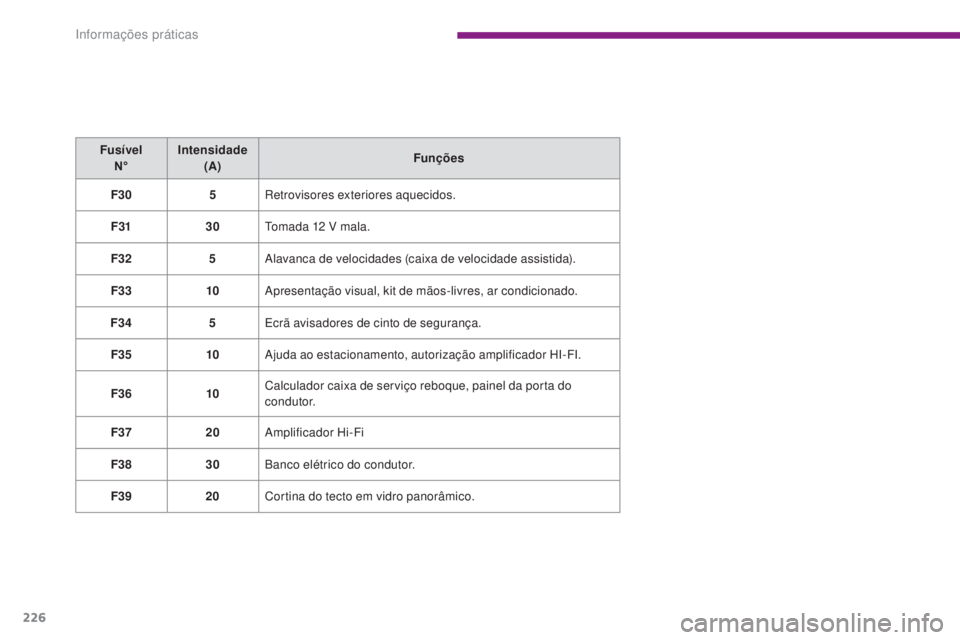

Fusível N° Intensidade
(A) Funções
F30 5Retrovisores exteriores aquecidos.
F31 30
to

mada 12 V mala.
F32 5Alavanca de velocidades (caixa de velocidade assistida).
F33 10Apresentação visual, kit de mãos-livres, ar condicionado.
F34 5Ecrã avisadores de cinto de segurança.
F35 10Ajuda ao estacionamento, autorização amplificador HI-FI.
F36 10Calculador caixa de serviço reboque, painel da porta do
condutor.
F37 20Amplificador Hi-Fi
F38 30Banco elétrico do condutor.
F39 20Cortina do tecto em vidro panorâmico.
Informações práticas

227

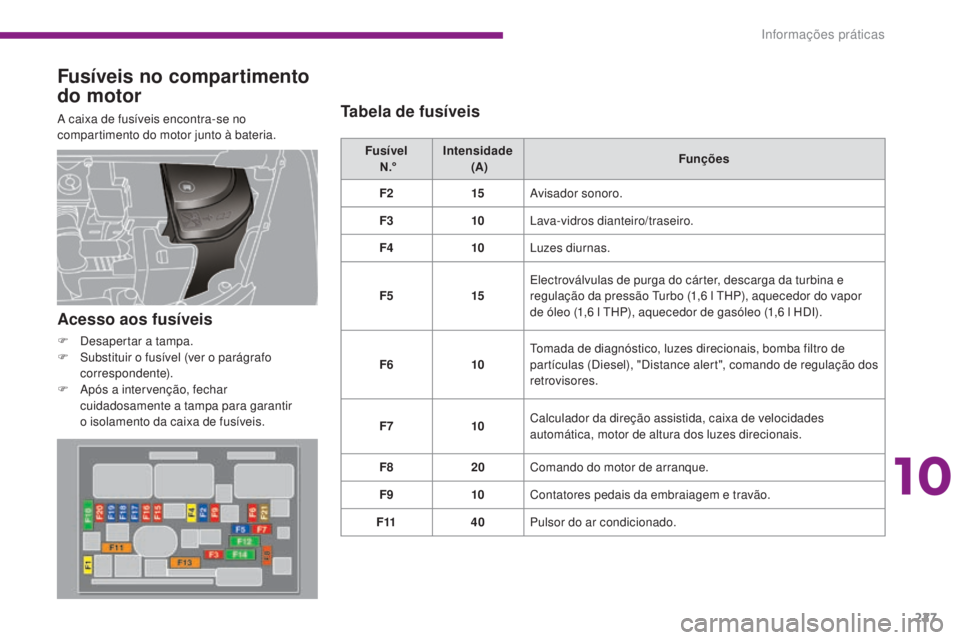

Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.Fusível
N .° Intensidade
(A) Funções
F2 15Avisador sonoro.
F3 10Lava-vidros dianteiro/traseiro.
F4 10Luzes diurnas.
F5 15Electroválvulas de purga do cárter, descarga da turbina e
regulação da pressão
t
u
rbo (1,6 l t
H
P), aquecedor do vapor
de óleo (1,6 l
t
H
P), aquecedor de gasóleo (1,6 l HDI).
F6 10
to

mada de diagnóstico, luzes direcionais, bomba filtro de
partículas (Diesel), "Distance alert", comando de regulação dos
retrovisores.
F7 10Calculador da direção assistida, caixa de velocidades
automática, motor de altura dos luzes direcionais.
F8 20Comando do motor de arranque.
F9 10Contatores pedais da embraiagem e travão.
F11 40Pulsor do ar condicionado.
Acesso aos fusíveis
F Desapertar a tampa.
F
S ubstituir o fusível (ver o parágrafo
correspondente).
F

A
pós a intervenção, fechar
cuidadosamente a tampa para garantir
o isolamento da caixa de fusíveis.
Tabela de fusíveis
10
Informações práticas

228
Fusível N .° Intensidade
(A) Funções
F12 30Velocidade reduzida/elevada do limpa-vidros dianteiro.
F14 30Bomba de ar.
F15 10Luz de estrada direita (máximos)
F16 10Luz de estrada esquerda.
F17 15Luz de cruzamento esquerda (médios).
F18 15Luz de cruzamento direita.
Informações práticas

229
Fusível N .° Intensidade
(A) Funções
F2 5Contactor bifunção do travão.
F3 5Caixa carga da bateria.
F4 25Eletroválvulas ABS/CDS.
F6 15Caixa de velocidades assistida / automática.

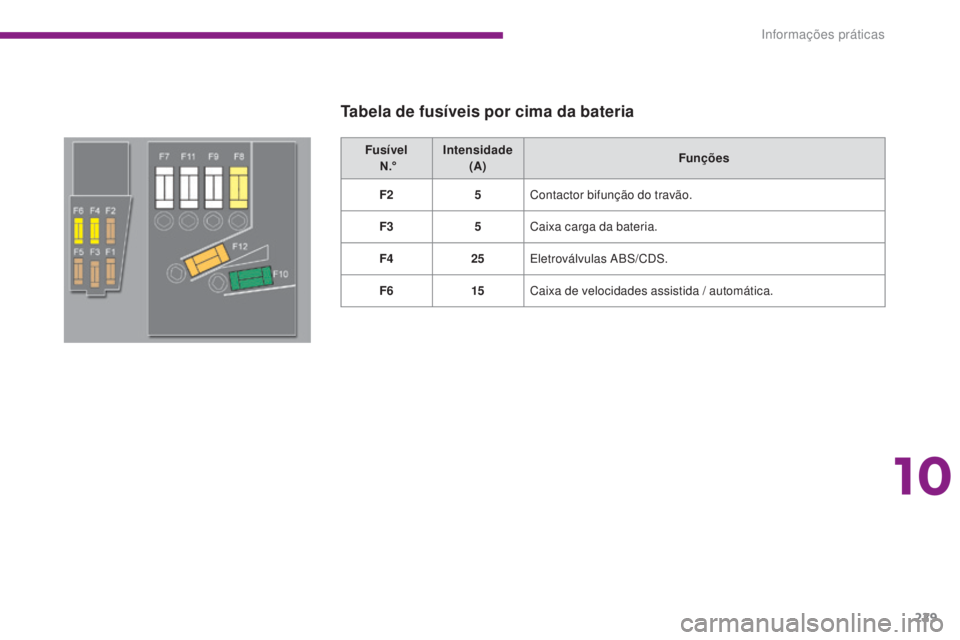

Tabela de fusíveis por cima da bateria
10
Informações práticas

230
Bateria de 12 V
Acesso à bateria
A bateria encontra-se situada sob o capot
motor.
Para aceder:
F
a
bra o capot com o comando interior e, em
seguida, com o exterior,
F

f
ixe a vareta do capot,
F

r
etire a tampa de protecção em plástico
para aceder ao borne (+),
A presença desta etiqueta, principalmente
com o Stop & Start, indica a utilização de uma
bateria de chumbo de 12 V de tecnologia e
características específicas, que necessita, se
for desligada ou substituída, da intervenção
exclusiva da rede PEu
gE
Ot
ou de uma oficina
qualificada.
Após a montagem da bateria, o Stop & Start
ficará activo apenas após uma imobilização
contínua do veículo, cuja duração depende das
condições climáticas e do estado de carga da
bateria (até cerca de 8 horas).
Com o Stop & Start, a recarga da bateria não
necessita que esta seja desligada. Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para
recarregar a sua bateria descarregada.
Desligar o terminal (+)
F Eleve a manípulo D no máximo para bloquear a braçadeira E .
Ligar o terminal (+)
F Posicione a braçadeira E aberta do cabo no
terminal (+) da bateria.
F
P

ressione verticalmente a braçadeira E para
a posicionar correctamente contra a bateria.
F
B

loqueie a braçadeira, afastando a argola de
posicionamento e baixando o manípulo D .
Não force carregando no manípulo,
uma vez que se a braçadeira estiver
posicionada incorrectamente
o bloqueio é impossível; recomece
o procedimento.
