2014 PEUGEOT 3008 Instrukcja obsługi (in Polish)

143
Po zatrzymaniu samochodu, w celu włączenia
hamulca postojowego, przy silniku pracującym
lub wyłączonym, pociągnąć dźwignię A.
Włączenie hamulca postojowego jest
sygnalizowane:
-

p
rzez zapalenie kontrolki hamulca
i kontrolki P na dźwigni A ,
Po otwarciu drzwi kierowcy, przy pracującym silniku,
jeżeli hamulec postojowy nie jest włączony, włącza się
sygnał dźwiękowy i wyświetlony zostaje komunikat.
Chyba że w przypadku automatycznej skrzyni biegów
dźwignia znajduje się w położeniu P (Park).
Wyłączenie ręczne
Przy włączonym zapłonie lub pracującym
silniku, w celu wyłączenia hamulca postojowego
nacisnąć pedał hamulca lub przyspieszenia
i
pociągnąć, a następnie zwolnić dźwignię A.
Całkowite wyłączenie hamulca postojowego jest
sygnalizowane:
-

z
gaśnięciem kontrolki hamulca
oraz kontrolki P na dźwigni A ,
W przypadku pociągnięcia dźwigni A bez
naciśnięcia pedału hamulca, hamulec
postojowy nie zostanie wyłączony, a w
zestawie wskaźników zapali się kontrolka.
Włączanie ręczneMaksymalne zaciągnięcie hamulca
W razie konieczności hamulec postojowy można
zaciągnąć z maksymalną siłą. W tym celu należy
pociągnąć i przytrzymać dźwignię A aż do uzyskania
komunikatu "Parking brake on" (Hamulec postojowy
włączony) i włączenia sygnału dźwiękowego.
Maksymalne zaciągnięcie hamulca jest niezbędne:- w przypadku samochodu holującego przyczepę kempingową lub inną
przyczepę, gdy funkcje automatyczne
są włączone, a użytkownik chce ręcznie
zaciągnąć hamulec postojowy,
-

g
dy możliwa jest zmiana nachylenia
podłoża podczas postoju (przykłady:
transport statkiem, ciężarówką, na lawecie).
-

p

rzez wyświetlenie komunikatu
"Parking brake on" (hamulec
postojowy włączony). -

o

raz wyświetleniem komunikatu
"Parking brake off " (hamulec
postojowy wyłączony).
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka hamulca postojowego
w zestawie wskaźników zapaliła się na stałe.
W przypadku holowania, obciążonego
samochodu lub zatrzymania na
powierzchni o dużym nachyleniu,
maksymalnie zaciągnąć hamulec,
skręcić koła w kierunku krawężnika i
włączyć bieg.
Po maksymalnym zaciągnięciu hamulca
czas jego zwalniania jest o wiele dłuższy.
8
Jazda

144

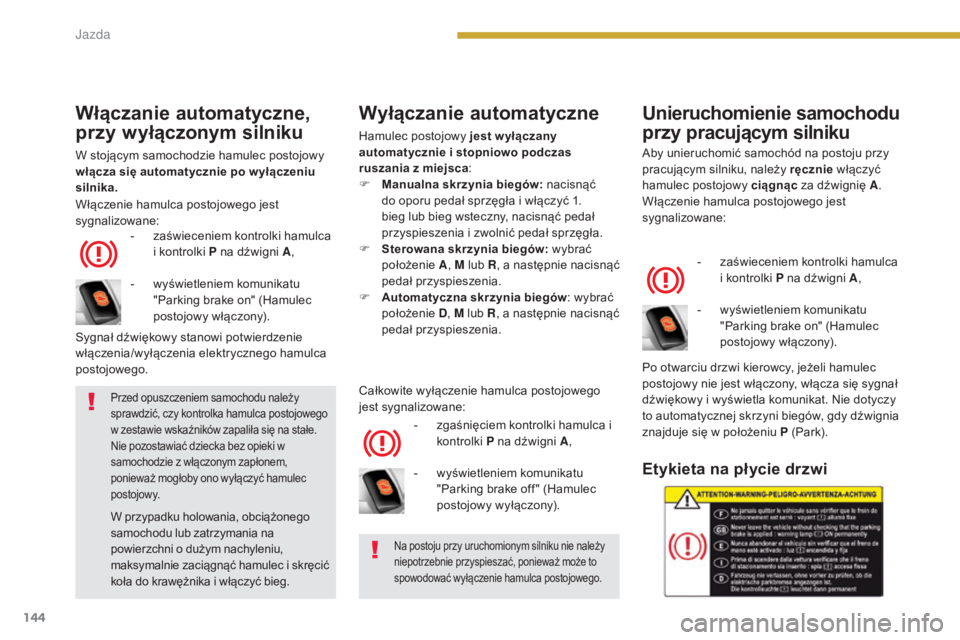

Włączanie automatyczne,
przy wyłączonym silniku
W stojącym samochodzie hamulec postojowy
włącza się automatycznie po w yłączeniu
silnika.-

z
aświeceniem kontrolki hamulca
i kontrolki P na dźwigni A ,
Wyłączanie automatyczne
Hamulec postojowy jest w yłączany
automatycznie i stopniowo podczas
ruszania z miejsca:
F

M
anualna skrzynia biegów: nacisnąć
do oporu pedał sprzęgła i włączyć 1.
bieg lub bieg wsteczny, nacisnąć pedał
przyspieszenia i zwolnić pedał sprzęgła.
F

S
terowana skrzynia biegów: wybrać
położenie A, M lub R, a następnie nacisnąć
pedał przyspieszenia.
F

A
utomatyczna skrzynia biegów : wybrać
położenie D, M lub R , a następnie nacisnąć
pedał przyspieszenia.
-

z
gaśnięciem kontrolki hamulca i
kontrolki P na dźwigni A ,
Sygnał dźwiękowy stanowi potwierdzenie
włączenia/wyłączenia elektrycznego hamulca
postojowego.
Całkowite wyłączenie hamulca postojowego
jest sygnalizowane:
Unieruchomienie samochodu
przy pracującym silniku
Aby unieruchomić samochód na postoju przy
pracującym silniku, należy ręcznie włączyć
hamulec postojowy ciągnąc za dźwignię A.
Włączenie hamulca postojowego jest
sygnalizowane:
-

z
aświeceniem kontrolki hamulca
i kontrolki P na dźwigni A ,
Po otwarciu drzwi kierowcy, jeżeli hamulec
postojowy nie jest włączony, włącza się sygnał
dźwiękowy i wyświetla komunikat. Nie dotyczy
to automatycznej skrzyni biegów, gdy dźwignia
znajduje się w położeniu P (Park).
Włączenie hamulca postojowego jest
sygnalizowane:
-

w

yświetleniem komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
-

w

yświetleniem komunikatu
"Parking brake off " (Hamulec
postojowy wyłączony). -

w
yświetleniem komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Etykieta na płycie drzwi
Przed opuszczeniem samochodu należy
sprawdzić, czy kontrolka hamulca postojowego
w zestawie wskaźników zapaliła się na stałe.
Nie pozostawiać dziecka bez opieki w
samochodzie z włączonym zapłonem,
ponieważ mogłoby ono wyłączyć hamulec
postojowy.
W przypadku holowania, obciążonego
samochodu lub zatrzymania na
powierzchni o dużym nachyleniu,
maksymalnie zaciągnąć hamulec i skręcić
koła do krawężnika i włączyć bieg.
Na postoju przy uruchomionym silniku nie należy
niepotrzebnie przyspieszać, ponieważ może to
spowodować wyłączenie hamulca postojowego.
Jazda

145

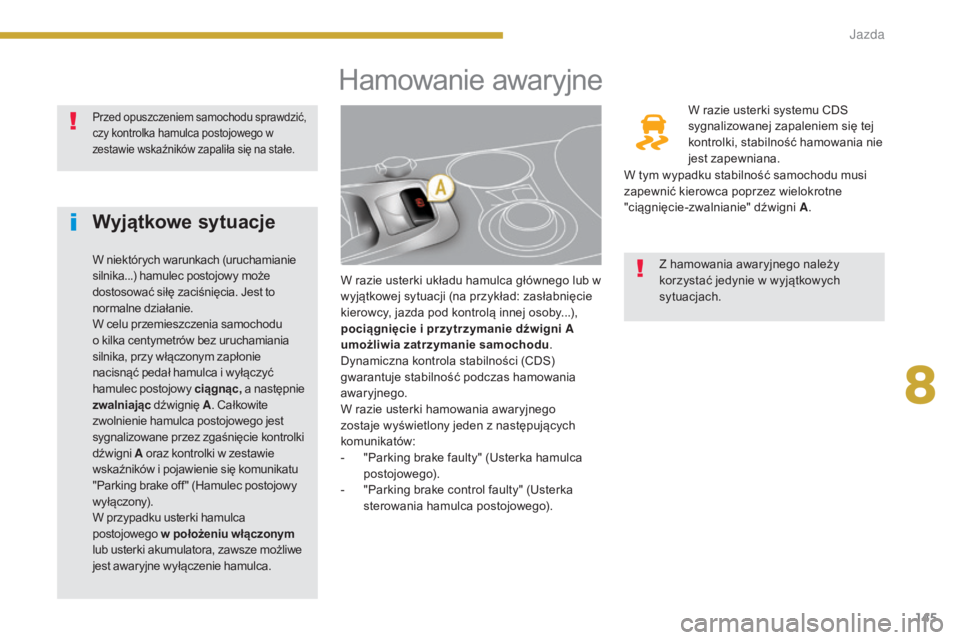

Hamowanie awaryjne
W razie usterki układu hamulca głównego lub w
wyjątkowej sytuacji (na przykład: zasłabnięcie
kierowcy, jazda pod kontrolą innej osoby...),
pociągnięcie i przytrzymanie dźwigni A
umożliwia zatrzymanie samochodu .
Dynamiczna kontrola stabilności (CDS)
gwarantuje stabilność podczas hamowania
awaryjnego.
W razie usterki hamowania awaryjnego
zostaje wyświetlony jeden z następujących
komunikatów:
-

"
Parking brake faulty" (Usterka hamulca
postojowego).
-

"
Parking brake control faulty" (Usterka
sterowania hamulca postojowego). W razie usterki systemu CDS
sygnalizowanej zapaleniem się tej
kontrolki, stabilność hamowania nie
jest zapewniana.
Z hamowania awaryjnego należy
korzystać jedynie w wyjątkowych
sytuacjach.
Wyjątkowe sytuacje
W niektórych warunkach (uruchamianie
silnika...) hamulec postojowy może
dostosować siłę zaciśnięcia. Jest to
normalne działanie.
W celu przemieszczenia samochodu
o kilka centymetrów bez uruchamiania
silnika, przy włączonym zapłonie
nacisnąć pedał hamulca i wyłączyć
hamulec postojowy ciągnąc, a następnie
zwalniając dźwignię
A. Całkowite
zwolnienie hamulca postojowego jest
sygnalizowane przez zgaśnięcie kontrolki
dźwigni A oraz kontrolki w zestawie
wskaźników i pojawienie się komunikatu
"Parking brake off " (Hamulec postojowy
wyłączony).
W przypadku usterki hamulca
postojowego w położeniu włączonym
lub usterki akumulatora, zawsze możliwe
jest awaryjne wyłączenie hamulca.
Przed opuszczeniem samochodu sprawdzić,
czy kontrolka hamulca postojowego w
zestawie wskaźników zapaliła się na stałe.
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie-zwalnianie" dźwigni A.
8
Jazda

146

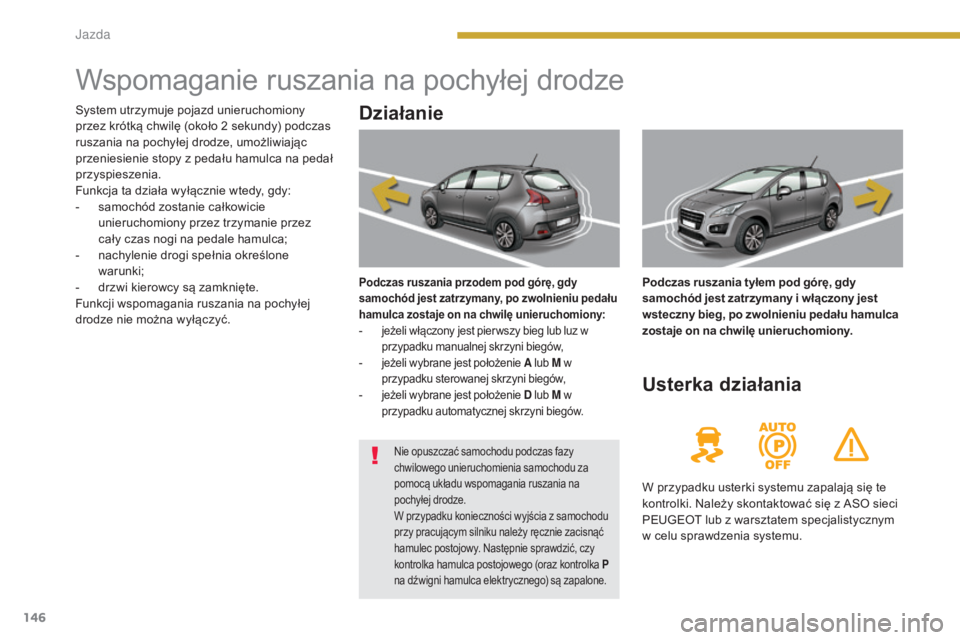

Wspomaganie ruszania na pochyłej drodze
Działanie
Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu pedału
hamulca zostaje on na chwilę unieruchomiony:
-
j
eżeli włączony jest pier wszy bieg lub luz w
przypadku manualnej skrzyni biegów,
-

j
eżeli wybrane jest położenie A lub M w
przypadku sterowanej skrzyni biegów,
-

j
eżeli wybrane jest położenie D lub M w
przypadku automatycznej skrzyni biegów.Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony jest
wsteczny bieg, po zwolnieniu pedału hamulca
zostaje on na chwilę unieruchomiony.
Usterka działania
W przypadku usterki systemu zapalają się te
kontrolki. Należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym
w celu sprawdzenia systemu.
System utrzymuje pojazd unieruchomiony
przez krótką chwilę (około 2

sekundy) podczas
ruszania na pochyłej drodze, umożliwiając
przeniesienie stopy z pedału hamulca na pedał
przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
-

s

amochód zostanie całkowicie
unieruchomiony przez trzymanie przez
cały czas nogi na pedale hamulca;
-

n

achylenie drogi spełnia określone
warunki;
-

d

rzwi kierowcy są zamknięte.
Funkcji wspomagania ruszania na pochyłej
drodze nie można wyłączyć.
Nie opuszczać samochodu podczas fazy
chwilowego unieruchomienia samochodu za
pomocą układu wspomagania ruszania na
pochyłej drodze.
W przypadku konieczności wyjścia z samochodu
przy pracującym silniku należy ręcznie zacisnąć
hamulec postojowy. Następnie sprawdzić, czy
kontrolka hamulca postojowego (oraz kontrolka P
na dźwigni hamulca elektrycznego) są zapalone.
Jazda

147

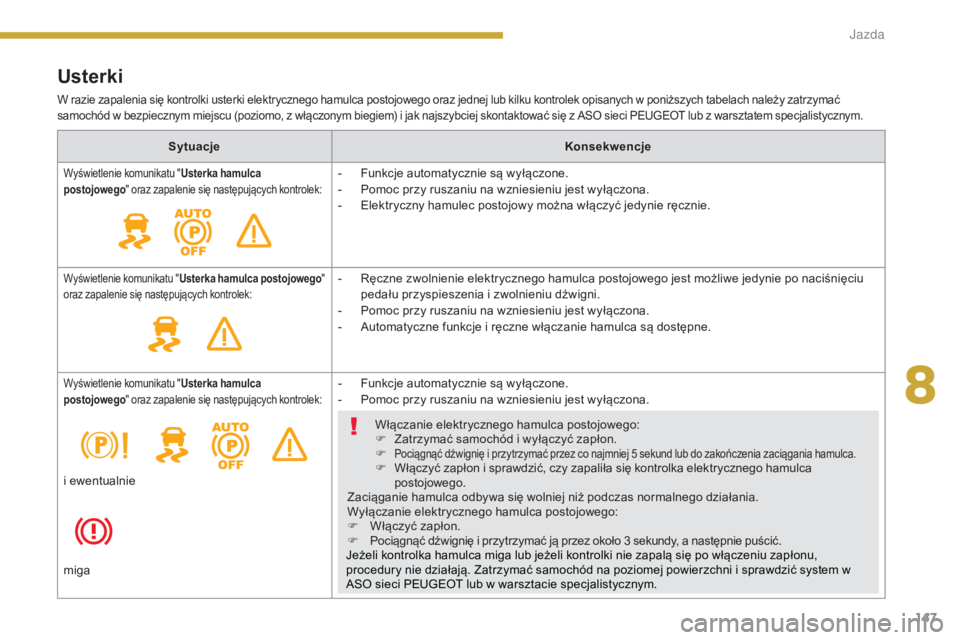

Usterki
W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach należy zatrzymać
samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
SytuacjeKonsekwencje
Wyświetlenie komunikatu "Usterka hamulca
postojowego " oraz zapalenie się następujących kontrolek:- Funkcje automatycznie są wyłączone.
-
P omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

E
lektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka hamulca postojowego "
oraz zapalenie się następujących kontrolek:- Ręczne zwolnienie elektrycznego hamulca postojowego jest możliwe jedynie po naciśnięciu pedału przyspieszenia i zwolnieniu dźwigni.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

A
utomatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wyświetlenie komunikatu " Usterka hamulca
postojowego " oraz zapalenie się następujących kontrolek:- Funkcje automatycznie są wyłączone.
-
P omoc przy ruszaniu na wzniesieniu jest wyłączona.
Włączanie elektrycznego hamulca postojowego:
F

Z
atrzymać samochód i wyłączyć zapłon.
F

Pociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do zakończenia zaciągania hamulca.F Włączyć zapłon i sprawdzić, czy zapaliła się kontrolka elektrycznego hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Wyłączanie elektrycznego hamulca postojowego:
F

W
łączyć zapłon.
F
P

ociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po włączeniu zapłonu,
procedury nie działają. Zatrzymać samochód na poziomej powierzchni i sprawdzić system w
ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
i ewentualnie
miga
8
Jazda

148
SytuacjeKonsekwencje
Wyświetlenie komunikatu " Usterka linki
hamulca postojowego – tr yb automatyczny
włączony " oraz zapalenie się następujących
kontrolek: -

D
ostępne są jedynie funkcje automatycznego włączania hamulca po wyłączeniu silnika i
automatycznego zwalniania hamulca po przyspieszeniu.
-

W
łączanie / wyłączanie ręczne elektrycznego hamulca postojowego oraz hamowanie
awaryjne są niedostępne.
i ewentualnie
miga
Usterka akumulatora -

Z
apalenie się kontrolki akumulatora wymaga natychmiastowego zatrzymania samochodu
z zachowaniem niezbędnych środków ostrożności. Zatrzymać i unieruchomić samochód
(w razie potrzeby podłożyć dwa kliny pod koła).
-

W
łączyć elektryczny hamulec postojowy przed wyłączeniem silnika.
Jazda

149

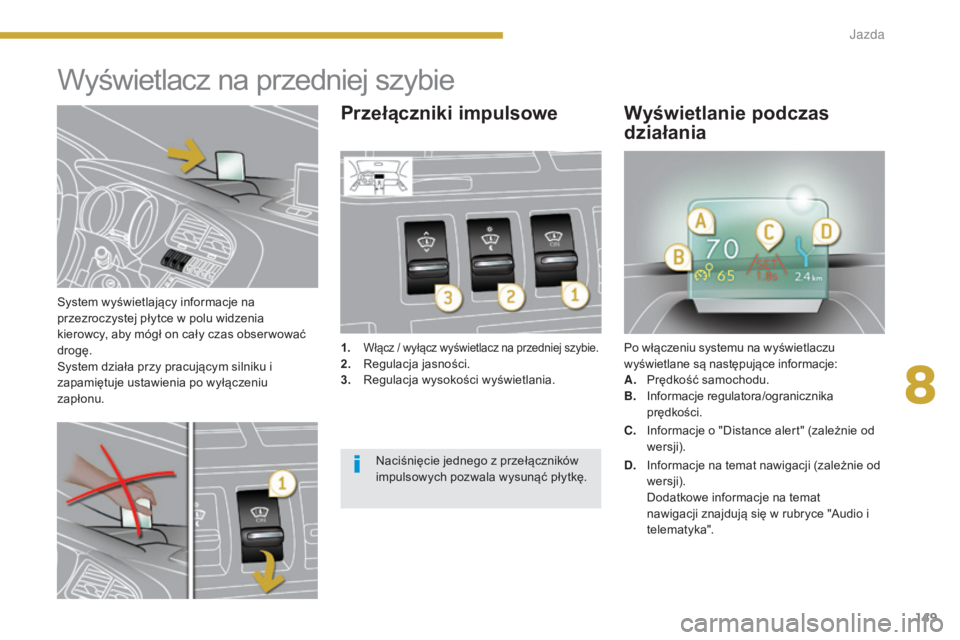

System wyświetlający informacje na
przezroczystej płytce w polu widzenia
kierowcy, aby mógł on cały czas obser wować
drogę.
System działa przy pracującym silniku i
zapamiętuje ustawienia po wyłączeniu
zapłonu.
Wyświetlacz na przedniej szybie
1. Włącz / wyłącz wyświetlacz na przedniej szybie.2. Regulacja jasności.
3. R egulacja wysokości wyświetlania. Po włączeniu systemu na wyświetlaczu
wyświetlane są następujące informacje:
A. P
rędkość samochodu.
B.
I

nformacje regulatora/ogranicznika
prędkości.
Przełączniki impulsowe Wyświetlanie podczas działania
C. Informacje o "Distance alert" (zależnie od
wersji).
Naciśnięcie jednego z przełączników
impulsowych pozwala wysunąć płytkę. D.
I

nformacje na temat nawigacji (zależnie od
wersji).
D

odatkowe informacje na temat
nawigacji znajdują się w rubryce "Audio i
telematyka".
8
Jazda

150

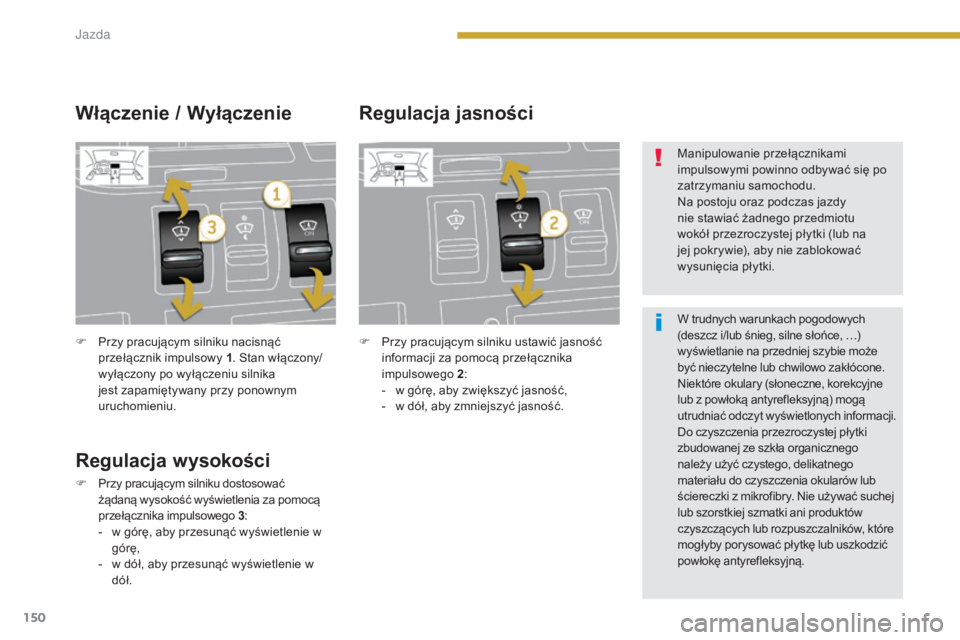

F Przy pracującym silniku nacisnąć przełącznik impulsowy 1. Stan włączony/
wyłączony po wyłączeniu silnika
jest zapamiętywany przy ponownym
uruchomieniu. F
P rzy pracującym silniku ustawić jasność
informacji za pomocą przełącznika
impulsowego 2:
-

w g
órę, aby zwiększyć jasność,
-

w d
ół, aby zmniejszyć jasność.
Włączenie / Wyłączenie Regulacja jasności
Regulacja wysokości
F Przy pracującym silniku dostosować żądaną wysokość wyświetlenia za pomocą
przełącznika impulsowego 3:
-

w g
órę, aby przesunąć wyświetlenie w
górę,
-

w d
ół, aby przesunąć wyświetlenie w
dół. Manipulowanie przełącznikami
impulsowymi powinno odbywać się po
zatrzymaniu samochodu.
Na postoju oraz podczas jazdy
nie stawiać żadnego przedmiotu
wokół przezroczystej płytki (lub na
jej pokrywie), aby nie zablokować
wysunięcia płytki.
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce, …)
wyświetlanie na przedniej szybie może
być nieczytelne lub chwilowo zakłócone.
Niektóre okulary (słoneczne, korekcyjne
lub z powłoką antyrefleksyjną) mogą
utrudniać odczyt wyświetlonych informacji.
Do czyszczenia przezroczystej płytki
zbudowanej ze szkła organicznego
należy użyć czystego, delikatnego
materiału do czyszczenia okularów lub
ściereczki z mikrofibry. Nie używać suchej
lub szorstkiej szmatki ani produktów
czyszczących lub rozpuszczalników, które
mogłyby porysować płytkę lub uszkodzić
powłokę antyrefleksyjną.
J
