2014 PEUGEOT 3008 Instrukcja obsługi (in Polish)

127

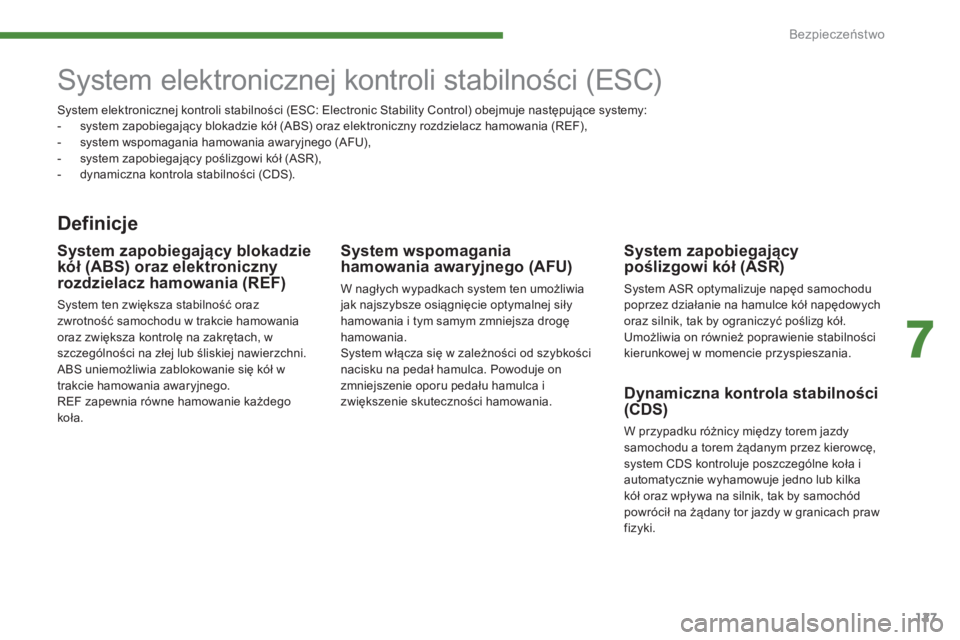

System elektronicznej kontroli stabilności (ESC)
Definicje
System zapobiegający
poślizgowi kół (ASR)
System ASR optymalizuje napęd samochodu
poprzez działanie na hamulce kół napędowych
oraz silnik, tak by ograniczyć poślizg kół.
Umożliwia on również poprawienie stabilności
kierunkowej w momencie przyspieszania.
Dynamiczna kontrola stabilności
(CDS)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kierowcę,
system CDS kontroluje poszczególne koła i
automatycznie wyhamowuje jedno lub kilka
kół oraz wpływa na silnik, tak by samochód
powrócił na żądany tor jazdy w granicach praw
fizyki.
System wspomagania
hamowania awaryjnego (AFU)
W nagłych wypadkach system ten umożliwia
jak najszybsze osiągnięcie optymalnej siły
hamowania i tym samym zmniejsza drogę
hamowania.
System włącza się w zależności od szybkości
nacisku na pedał hamulca. Powoduje on
zmniejszenie oporu pedału hamulca i
zwiększenie skuteczności hamowania.
System zapobiegający blokadzie
kół (ABS) oraz elektroniczny
rozdzielacz hamowania (REF)
System ten zwiększa stabilność oraz
zwrotność samochodu w trakcie hamowania
oraz zwiększa kontrolę na zakrętach, w
szczególności na złej lub śliskiej nawierzchni.
ABS uniemożliwia zablokowanie się kół w
trakcie hamowania awaryjnego.
REF zapewnia równe hamowanie każdego
koła. System elektronicznej kontroli stabilności (ESC: Electronic Stability Control) obejmuje następujące systemy:
-
s
ystem zapobiegający blokadzie kół (ABS) oraz elektroniczny rozdzielacz hamowania (REF),
-
s
ystem wspomagania hamowania awaryjnego (AFU),
-
s
ystem zapobiegający poślizgowi kół (ASR),
-
d
ynamiczna kontrola stabilności (CDS).
7
Bezpieczeństwo

128
Dynamiczna kontrola stabilności
(CDS) i układ zapobiegający
poślizgowi kół (ASR)
Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Włączenie
Te systemy włączane są automatycznie po każdym
uruchomieniu silnika.
Z chwilą wykrycia przez nie utraty przyczepności
lub niekontrolowanej zmiany toru jazdy, systemy te
wpływają na działanie silnika i układu hamulcowego.
Działanie
Zapalenie się tej kontrolki i
towarzyszący temu sygnał
dźwiękowy oraz informacja tekstowa
oznaczają nieprawidłowe działanie
systemu ABS, co może spowodować utratę
kontroli nad pojazdem w momencie hamowania.
Zapalenie się tej kontrolki, sprzężonej
z kontrolką STOP , oraz towarzyszący
temu sygnał dźwiękowy, a także
informacja tekstowa oznaczają
nieprawidłowe działanie elektronicznego rozdzielacza
siły hamowania (REF), co może być przyczyną utraty
kontroli nad pojazdem w momencie hamowania.
Należy koniecznie zatrzymać pojazd.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
System zapobiegający blokadzie
kół (ABS) i elektroniczny
rozdzielacz hamowania (REF)
W przypadku hamowania awar yjnego
wcisnąć bardzo mocno pedał hamulca, nie
zmniejszaj ąc nawet na chwilę sił y nacisku.
Normalne działanie układu ABS
objawia się lekkimi drganiami pedału
hamulca. W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby posiadały one
homologację zgodną z pojazdem.
Bezpieczeństwo

129

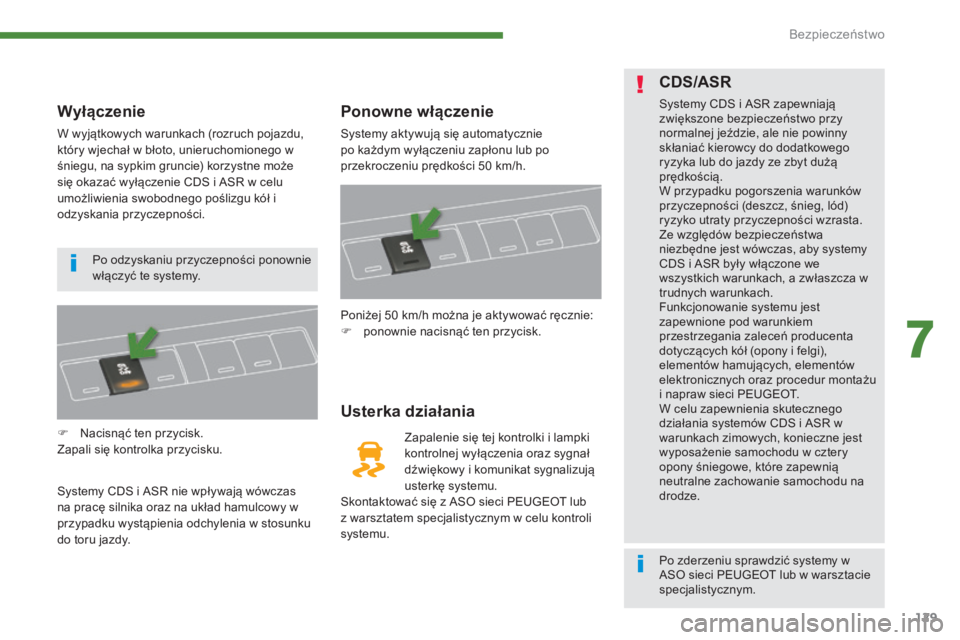

Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu,
który wjechał w błoto, unieruchomionego w
śniegu, na sypkim gruncie) korzystne może
się okazać wyłączenie CDS i ASR w celu
umożliwienia swobodnego poślizgu kół i
odzyskania przyczepności.
F
N
acisnąć ten przycisk.
Zapali się kontrolka przycisku.
Systemy CDS i ASR nie wpływają wówczas
na pracę silnika oraz na układ hamulcowy w
przypadku wystąpienia odchylenia w stosunku
do toru jazdy.
Ponowne włączenie
Systemy aktywują się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50
km/h.
Usterka działania
Zapalenie się tej kontrolki i lampki
kontrolnej wyłączenia oraz sygnał
dźwiękowy i komunikat sygnalizują
usterkę systemu.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym w celu kontroli
systemu. Poniżej 50

km/h można je aktywować ręcznie:
F

p

onownie nacisnąć ten przycisk.
CDS/ASR
Systemy CDS i ASR zapewniają
zwiększone bezpieczeństwo przy
normalnej jeździe, ale nie powinny
skłaniać kierowcy do dodatkowego
ryzyka lub do jazdy ze zbyt dużą
prędkością.
W przypadku pogorszenia warunków
przyczepności (deszcz, śnieg, lód)
ryzyko utraty przyczepności wzrasta.
Ze względów bezpieczeństwa
niezbędne jest wówczas, aby systemy
CDS i ASR były włączone we
wszystkich warunkach, a zwłaszcza w
trudnych warunkach.
Funkcjonowanie systemu jest
zapewnione pod warunkiem
przestrzegania zaleceń producenta
dotyczących kół (opony i felgi),
elementów hamujących, elementów
elektronicznych oraz procedur montażu
i napraw sieci PEUGEOT.
W celu zapewnienia skutecznego
działania systemów CDS i ASR w
warunkach zimowych, konieczne jest
wyposażenie samochodu w cztery
opony śniegowe, które zapewnią
neutralne zachowanie samochodu na
drodze.
Po odzyskaniu przyczepności ponownie
włączyć te systemy.
Po zderzeniu sprawdzić systemy w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
7
Bezpieczeństwo

130

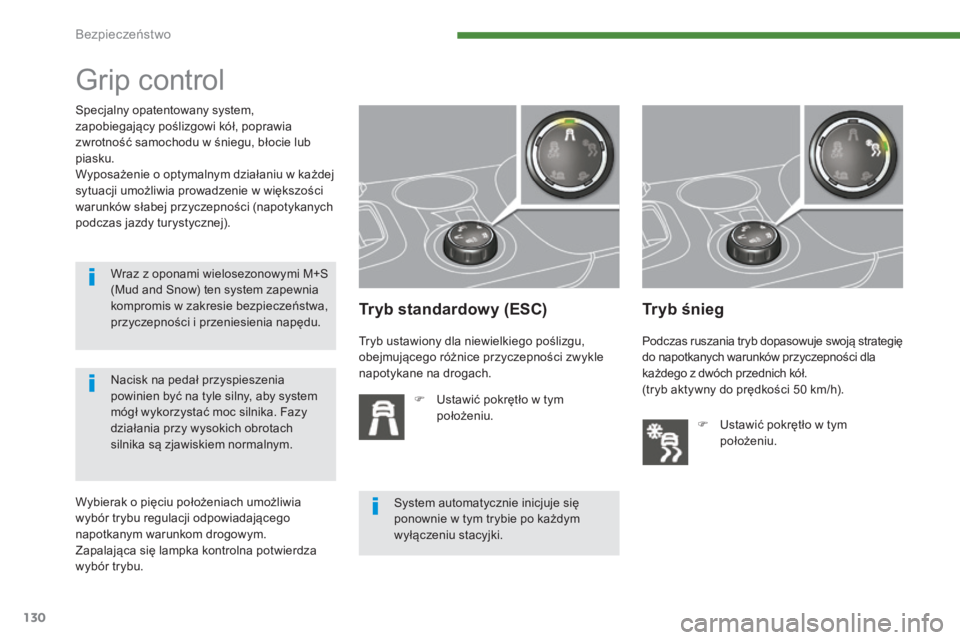

Grip control
Tryb standardowy (ESC)
F Ustawić pokrętło w tym położeniu.
Tryb śnieg
Specjalny opatentowany system,
zapobiegający poślizgowi kół, poprawia
zwrotność samochodu w śniegu, błocie lub
piasku.
Wyposażenie o optymalnym działaniu w każdej
sytuacji umożliwia prowadzenie w większości
warunków słabej przyczepności (napotykanych
podczas jazdy turystycznej).
Tryb ustawiony dla niewielkiego poślizgu,
obejmującego różnice przyczepności zwykle
napotykane na drogach.Podczas ruszania tryb dopasowuje swoją strategię
do napotkanych warunków przyczepności dla
każdego z dwóch przednich kół.
(tryb aktywny do prędkości 50 km/h).
F

U
stawić pokrętło w tym
położeniu.
Nacisk na pedał przyspieszenia
powinien być na tyle silny, aby system
mógł wykorzystać moc silnika. Fazy
działania przy wysokich obrotach
silnika są zjawiskiem normalnym.
System automatycznie inicjuje się
ponownie w tym trybie po każdym
wyłączeniu stacyjki.
Wybierak o pięciu położeniach umożliwia
wybór trybu regulacji odpowiadającego
napotkanym warunkom drogowym.
Zapalająca się lampka kontrolna potwierdza
wybór trybu. Wraz z oponami wielosezonowymi M+S
(Mud and Snow) ten system zapewnia
kompromis w zakresie bezpieczeństwa,
przyczepności i przeniesienia napędu.
Bezpieczeństwo

131

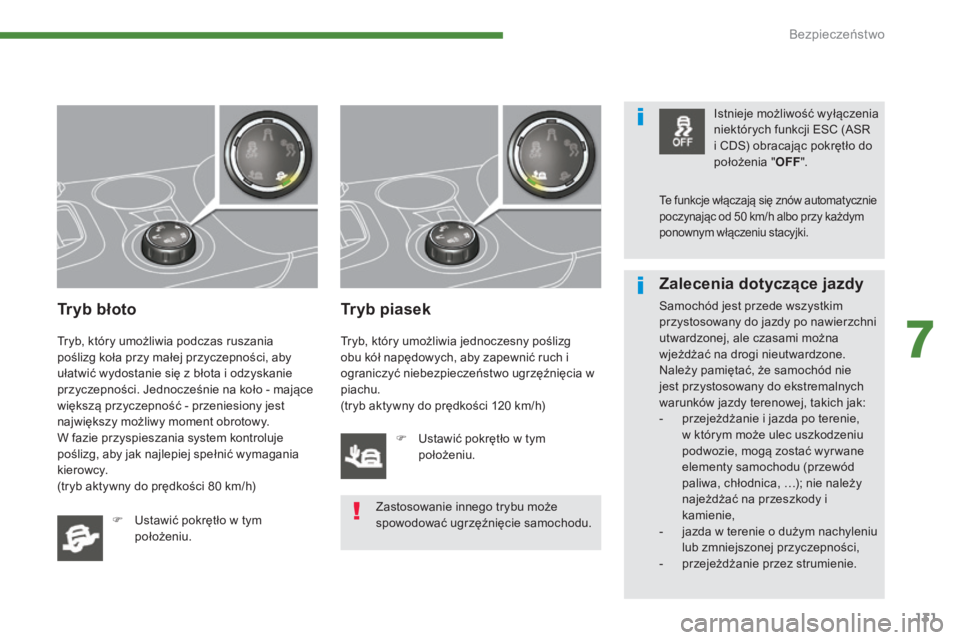

Tryb błoto
Tryb, który umożliwia podczas ruszania
poślizg koła przy małej przyczepności, aby
ułatwić wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na koło - mające
większą przyczepność - przeniesiony jest
największy możliwy moment obrotowy.
W fazie przyspieszania system kontroluje
poślizg, aby jak najlepiej spełnić wymagania
kierowcy.
(tryb aktywny do prędkości 80 km/h)F

U
stawić pokrętło w tym
położeniu.
Tryb piasek
Tryb, który umożliwia jednoczesny poślizg
obu kół napędowych, aby zapewnić ruch i
ograniczyć niebezpieczeństwo ugrzęźnięcia w
piachu.
(tryb aktywny do prędkości 120 km/h)
F

U
stawić pokrętło w tym
położeniu. Istnieje możliwość wyłączenia
niektórych funkcji ESC (ASR
i CDS) obracając pokrętło do
położenia "
OFF".
Zalecenia dotyczące jazdy
Samochód jest przede wszystkim
przystosowany do jazdy po nawierzchni
utwardzonej, ale czasami można
wjeżdżać na drogi nieutwardzone.
Należy pamiętać, że samochód nie
jest przystosowany do ekstremalnych
warunków jazdy terenowej, takich jak:
-

p
rzejeżdżanie i jazda po terenie,
w którym może ulec uszkodzeniu
podwozie, mogą zostać wyr wane
elementy samochodu (przewód
paliwa, chłodnica, …); nie należy
najeżdżać na przeszkody i
kamienie,
-

j
azda w terenie o dużym nachyleniu
lub zmniejszonej przyczepności,
-

p
rzejeżdżanie przez strumienie.
Zastosowanie innego trybu może
spowodować ugrzęźnięcie samochodu.
Te funkcje włączają się znów automatycznie
poczynając od 50 km/h albo przy każdym
ponownym włączeniu stacyjki.
7
Bezpieczeństwo

132

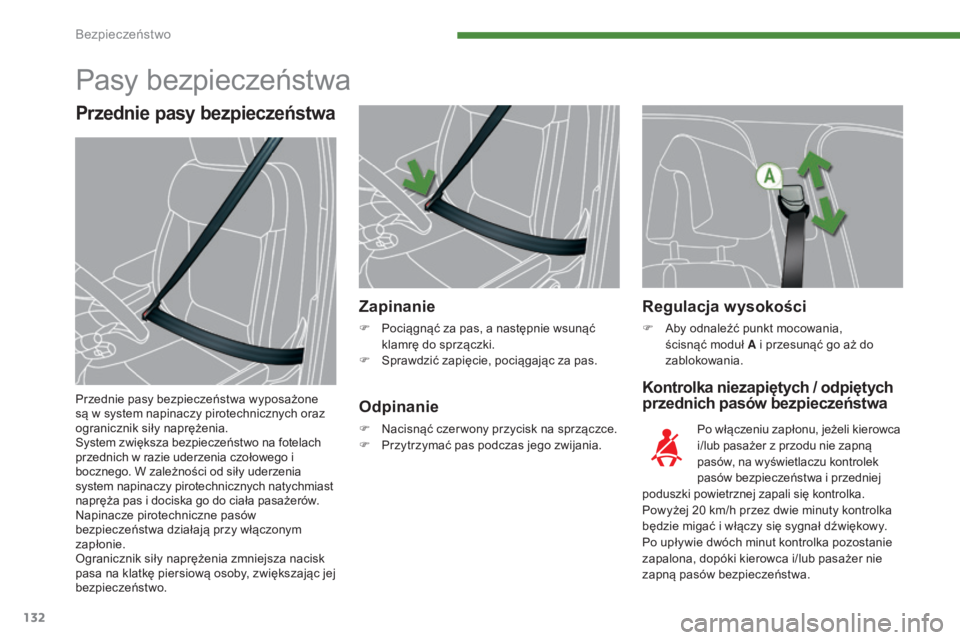

Regulacja wysokości
F Aby odnaleźć punkt mocowania, ścisnąć moduł A i przesunąć go aż do
zablokowania.
Kontrolka niezapiętych / odpiętych
przednich pasów bezpieczeństwa
Zapinanie
F Pociągnąć za pas, a następnie wsunąć
klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Po włączeniu zapłonu, jeżeli kierowca
i/lub pasażer z przodu nie zapną
pasów, na wyświetlaczu kontrolek
pasów bezpieczeństwa i przedniej
poduszki powietrznej zapali się kontrolka.
Powyżej 20 km/h przez dwie minuty kontrolka
będzie migać i włączy się sygnał dźwiękowy.
Po upływie dwóch minut kontrolka pozostanie
zapalona, dopóki kierowca i/lub pasażer nie
zapną pasów bezpieczeństwa.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego i
bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych natychmiast
napręża pas i dociska go do ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając jej
bezpieczeństwo.
Bezpieczeństwo

133

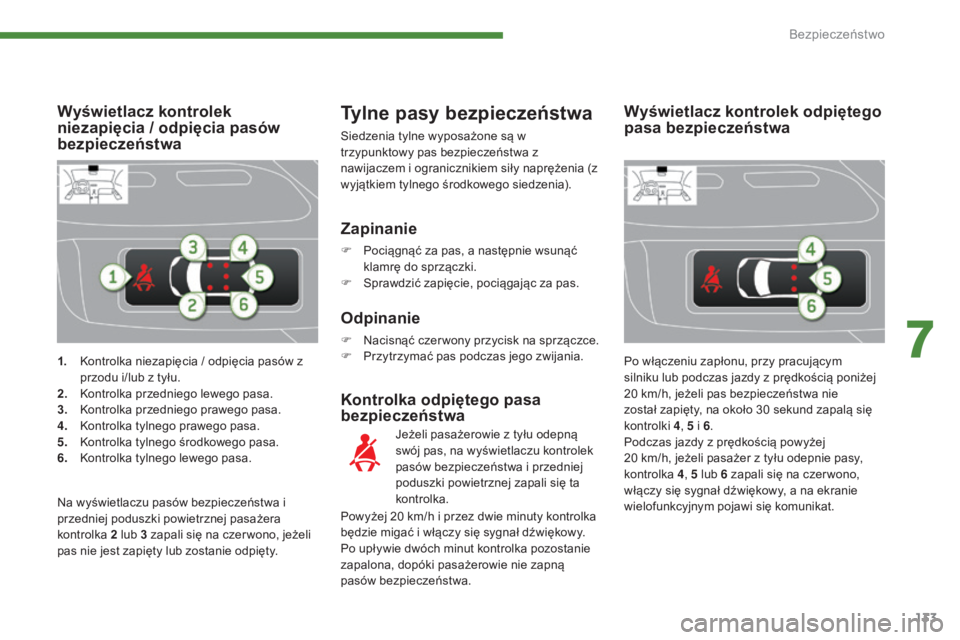

1. Kontrolka niezapięcia / odpięcia pasów z przodu i/lub z tyłu.
2.
K

ontrolka przedniego lewego pasa.
3.
K

ontrolka przedniego prawego pasa.
4.
K

ontrolka tylnego prawego pasa.
5.
K

ontrolka tylnego środkowego pasa.
6.
K

ontrolka tylnego lewego pasa.
Wyświetlacz kontrolek
niezapięcia / odpięcia pasów
bezpieczeństwaTylne pasy bezpieczeństwa
Siedzenia tylne wyposażone są w
trzypunktowy pas bezpieczeństwa z
nawijaczem i ogranicznikiem siły naprężenia (z
wyjątkiem tylnego środkowego siedzenia).
Kontrolka odpiętego pasa
bezpieczeństwa
Jeżeli pasażerowie z tyłu odepną
swój pas, na wyświetlaczu kontrolek
pasów bezpieczeństwa i przedniej
poduszki powietrznej zapali się ta
kontrolka.
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Na wyświetlaczu pasów bezpieczeństwa i
przedniej poduszki powietrznej pasażera
kontrolka 2

lub 3

zapali się na czer wono, jeżeli
pas nie jest zapięty lub zostanie odpięty. Po włączeniu zapłonu, przy pracującym
silniku lub podczas jazdy z prędkością poniżej
20
km/h, jeżeli pas bezpieczeństwa nie
został zapięty, na około 30
sekund zapalą się
kontrolki 4, 5
i 6.
Podczas jazdy z prędkością powyżej
20
km/h, jeżeli pasażer z tyłu odepnie pasy,
kontrolka 4, 5
lub 6 zapali się na czer wono,
włączy się sygnał dźwiękowy, a na ekranie
wielofunkcyjnym pojawi się komunikat.
Wyświetlacz kontrolek odpiętego
pasa bezpieczeństwa
Powyżej 20 km/h i przez dwie minuty kontrolka
będzie migać i włączy się sygnał dźwiękowy.
Po upływie dwóch minut kontrolka pozostanie
zapalona, dopóki pasażerowie nie zapną
pasów bezpieczeństwa.
7
Bezpieczeństwo

134

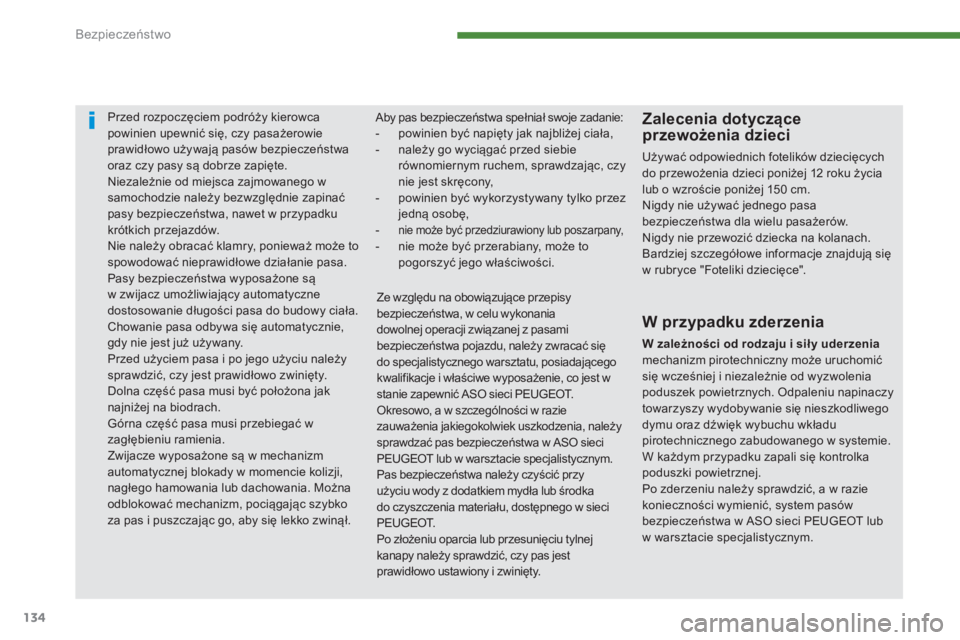

Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego w
samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może to
spowodować nieprawidłowe działanie pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy ciała.
Chowanie pasa odbywa się automatycznie,
gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął.Aby pas bezpieczeństwa spełniał swoje zadanie:
-

p
owinien być napięty jak najbliżej ciała,
-

n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając, czy
nie jest skręcony,
-

p
owinien być wykorzystywany tylko przez
jedną osobę,
-

nie może być przedziurawiony lub poszarpany,- nie może być przerabiany, może to pogorszyć jego właściwości.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu napinaczy
towarzyszy wydobywanie się nieszkodliwego
dymu oraz dźwięk wybuchu wkładu
pirotechnicznego zabudowanego w systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje znajdują się
w rubryce "Foteliki dziecięce".
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania
dowolnej operacji związanej z pasami
bezpieczeństwa pojazdu, należy zwracać się
do specjalistycznego warsztatu, posiadającego
kwalifikacje i właściwe wyposażenie, co jest w
stanie zapewnić ASO sieci PEUGEOT.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia, należy
sprawdzać pas bezpieczeństwa w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego w sieci
P E U G E O T.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
Bezpieczeństwo
