2014 PEUGEOT 3008 Instrukcja obsługi (in Polish)

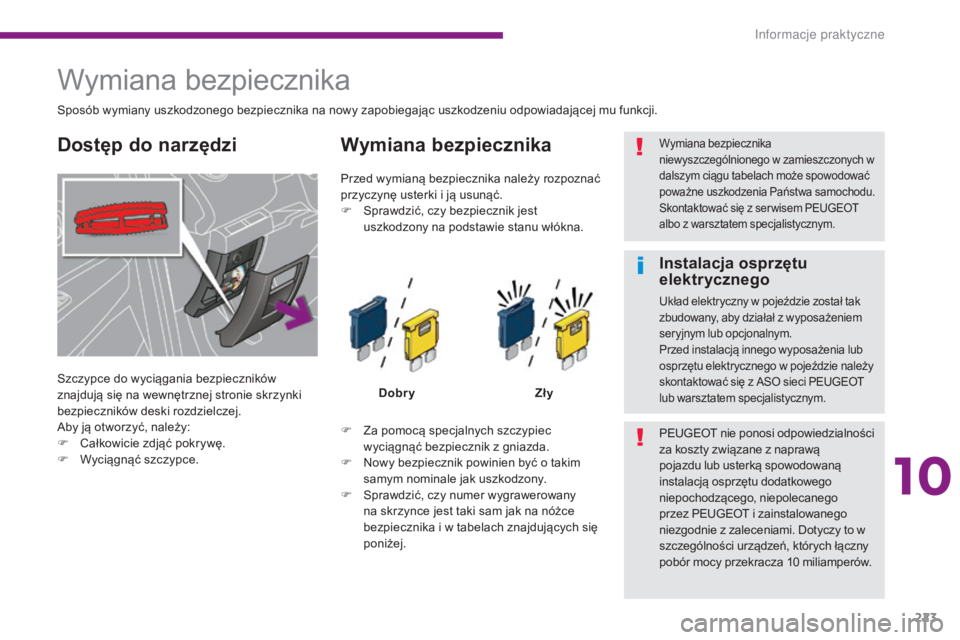

223
Wymiana bezpiecznika
Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie skrzynki
bezpieczników deski rozdzielczej.
Aby ją otworzyć, należy:
F
C
ałkowicie zdjąć pokrywę.
F

W
yciągnąć szczypce.
Wymiana bezpiecznika
Dobry Zły
F

Z

a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
F

N

owy bezpiecznik powinien być o takim
samym nominale jak uszkodzony.
F

S

prawdzić, czy numer wygrawerowany
na skrzynce jest taki sam jak na nóżce
bezpiecznika i w tabelach znajdujących się
poniżej.
Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć.
F

S

prawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu włókna.
Sposób wymiany uszkodzonego bezpiecznika na nowy zapobiegając uszkodzeniu odpowiadającej mu funkcji.
Wymiana bezpiecznika
niewyszczególnionego w zamieszczonych w
dalszym ciągu tabelach może spowodować
poważne uszkodzenia Państwa samochodu.
Skontaktować się z ser wisem PEUGEOT
albo z warsztatem specjalistycznym.
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
niepochodzącego, niepolecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami. Dotyczy to w
szczególności urządzeń, których łączny
pobór mocy przekracza 10 miliamperów.
Dostęp do narzędzi
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
10
In

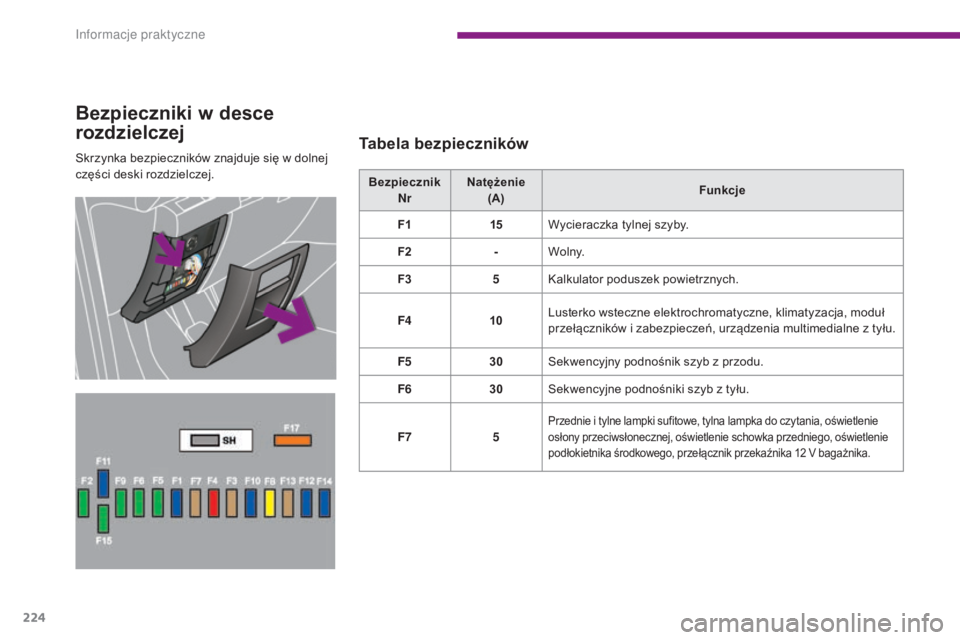

224
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej.
Bezpieczniki w desce
rozdzielczej
Tabela bezpieczników
Bezpiecznik Nr Natężenie
(A) Funkcje
F1 15Wycieraczka tylnej szyby.
F2 -Wo l ny.
F3 5Kalkulator poduszek powietrznych.
F4 10Lusterko wsteczne elektrochromatyczne, klimatyzacja, moduł
przełączników i zabezpieczeń, urządzenia multimedialne z tyłu.
F5 30Sekwencyjny podnośnik szyb z przodu.
F6 30Sekwencyjne podnośniki szyb z tyłu.
F7 5
Przednie i tylne lampki sufitowe, tylna lampka do czytania, oświetlenie
osłony przeciwsłonecznej, oświetlenie schowka przedniego, oświetlenie
podłokietnika środkowego, przełącznik przekaźnika 12 V bagażnika.
Informacje praktyczne

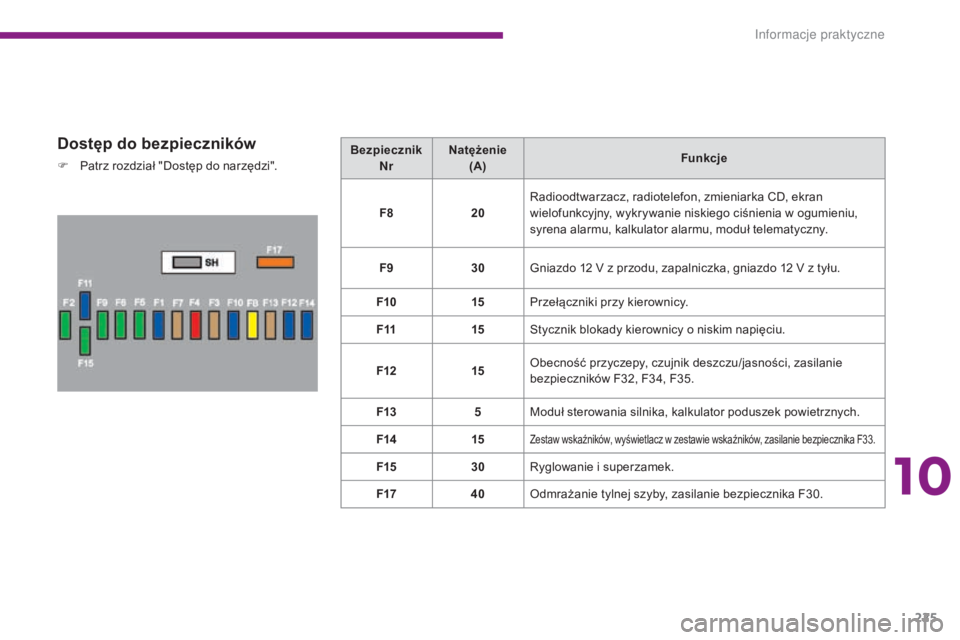

225
Dostęp do bezpieczników
F Patrz rozdział "Dostęp do narzędzi".Bezpiecznik
Nr Natężenie
(A) Funkcje
F8 20Radioodtwarzacz, radiotelefon, zmieniarka CD, ekran
wielofunkcyjny, wykrywanie niskiego ciśnienia w ogumieniu,
syrena alarmu, kalkulator alarmu, moduł telematyczny.
F9 30Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V z tyłu.
F10 15Przełączniki przy kierownicy.
F11 15Stycznik blokady kierownicy o niskim napięciu.
F12 15Obecność przyczepy, czujnik deszczu/jasności, zasilanie
bezpieczników F32, F34, F35.
F13 5Moduł sterowania silnika, kalkulator poduszek powietrznych.
F14 15
Zestaw wskaźników, wyświetlacz w zestawie wskaźników, zasilanie bezpiecznika F33.
F1530Ryglowanie i superzamek.
F17 40Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.
10
Informacje praktyczne

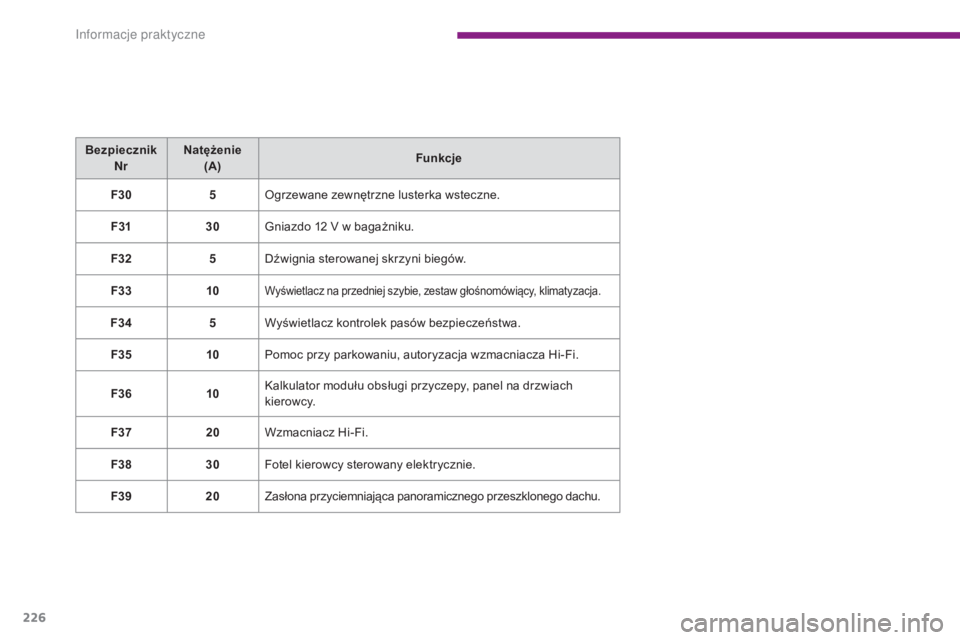

226
BezpiecznikNr Natężenie
(A) Funkcje
F30 5Ogrzewane zewnętrzne lusterka wsteczne.
F31 30Gniazdo 12 V w bagażniku.
F32 5Dźwignia sterowanej skrzyni biegów.
F33 10
Wyświetlacz na przedniej szybie, zestaw głośnomówiący, klimatyzacja.
F34 5Wyświetlacz kontrolek pasów bezpieczeństwa.
F35 10Pomoc przy parkowaniu, autoryzacja wzmacniacza Hi-Fi.
F36 10Kalkulator modułu obsługi przyczepy, panel na drzwiach
kierowcy.
F37 20Wzmacniacz Hi-Fi.
F38 30Fotel kierowcy sterowany elektrycznie.
F39 20Zasłona przyciemniająca panoramicznego przeszklonego dachu.
Informacje praktyczne

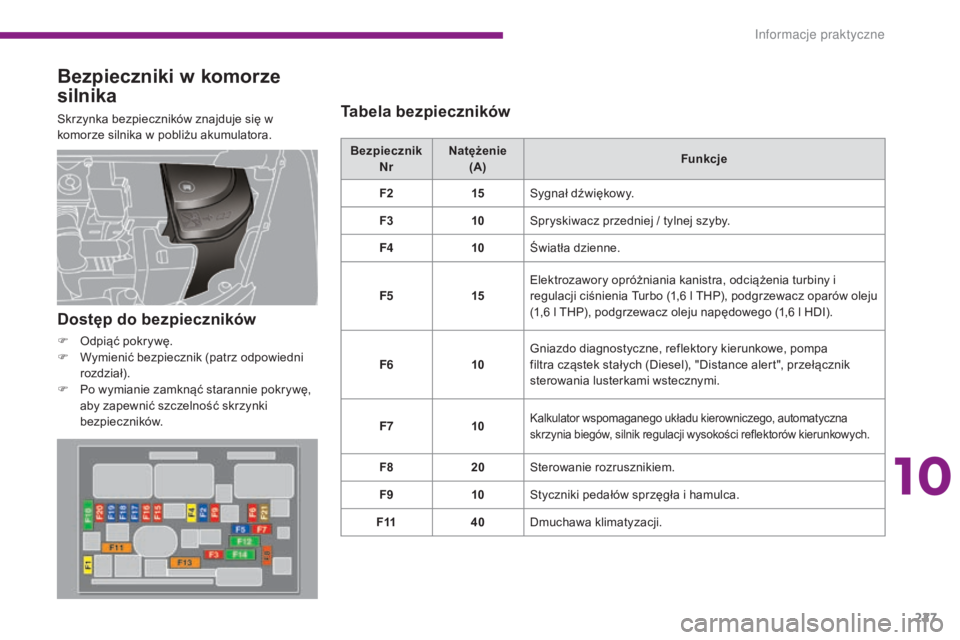

227
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.Bezpiecznik
Nr Natężenie
(A) Funkcje
F2 15Sygnał dźwiękowy.
F3 10Spryskiwacz przedniej / tylnej szyby.
F4 10Światła dzienne.
F5 15Elektrozawory opróżniania kanistra, odciążenia turbiny i
regulacji ciśnienia Turbo (1,6 l THP), podgrzewacz oparów oleju
(1,6 l THP), podgrzewacz oleju napędowego (1,6 l HDI).
F6 10Gniazdo diagnostyczne, reflektory kierunkowe, pompa
filtra cząstek stałych (Diesel), "Distance alert", przełącznik
sterowania lusterkami wstecznymi.
F7 10
Kalkulator wspomaganego układu kierowniczego, automatyczna
skrzynia biegów, silnik regulacji wysokości reflektorów kierunkowych.
F820Sterowanie rozrusznikiem.
F9 10Styczniki pedałów sprzęgła i hamulca.
F11 40Dmuchawa klimatyzacji.
Dostęp do bezpieczników
F Odpiąć pokrywę.
F
W ymienić bezpiecznik (patrz odpowiedni
rozdział).
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Tabela bezpieczników
10
Informacje praktyczne

228
BezpiecznikNr Natężenie
(A) Funkcje
F12 30Mała / Duża prędkość wycieraczki przedniej szyby.
F14 30Pompa powietrza.
F15 10Światła drogowe prawe.
F16 10Światła drogowe lewe.
F17 15Światło mijania lewe.
F18 15Światło mijania prawe.
Informacje praktyczne

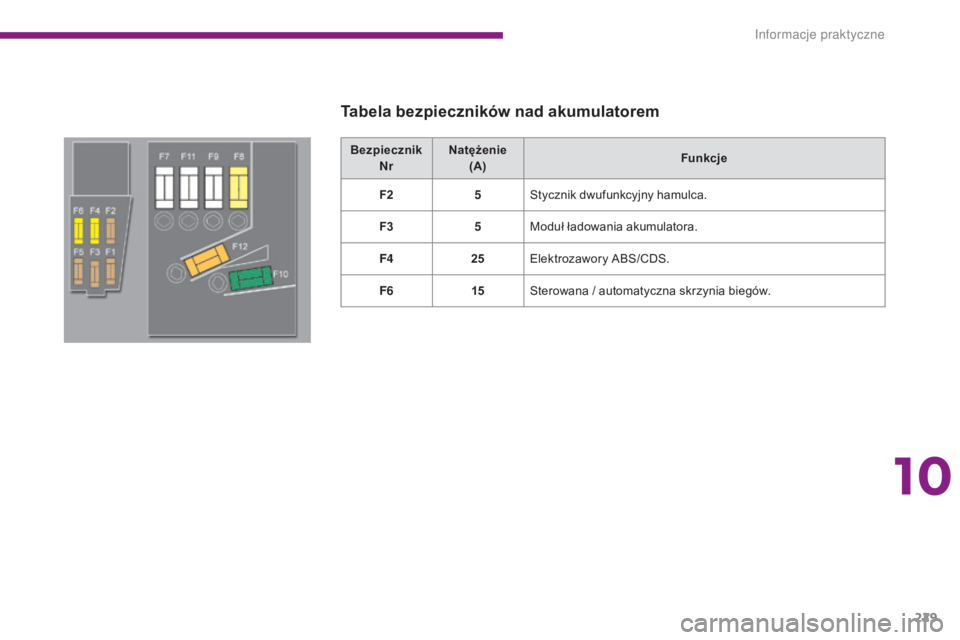

229
BezpiecznikNr Natężenie
(A) Funkcje
F2 5Stycznik dwufunkcyjny hamulca.
F3 5Moduł ładowania akumulatora.
F4 25Elektrozawory ABS/CDS.
F6 15Sterowana / automatyczna skrzynia biegów.
Tabela bezpieczników nad akumulatorem
10
Informacje praktyczne

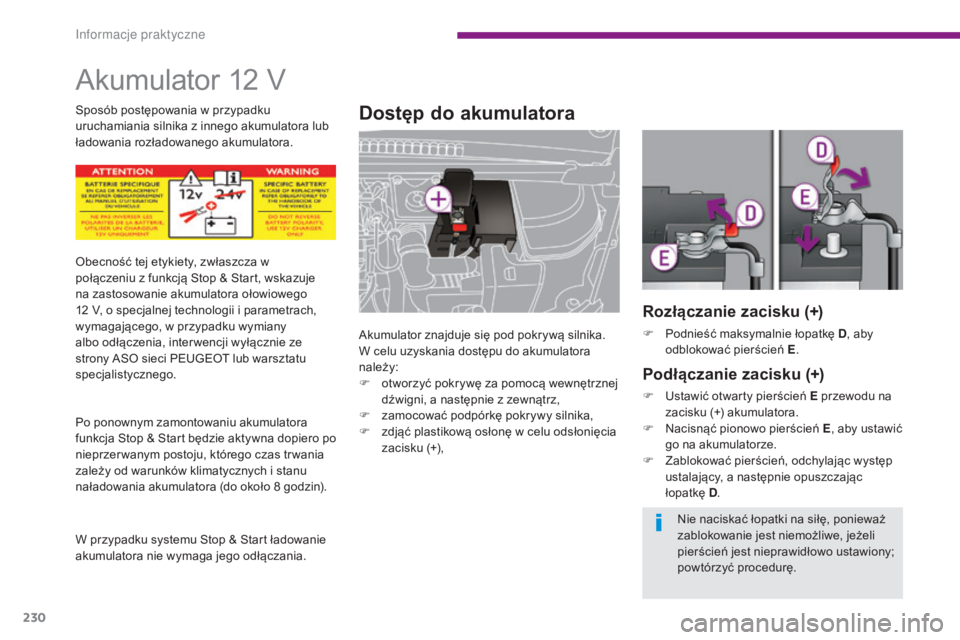

230
Akumulator 12 V
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą silnika.
W celu uzyskania dostępu do akumulatora
należy:
F
o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie z zewnątrz,
F

z
amocować podpórkę pokrywy silnika,
F

z
djąć plastikową osłonę w celu odsłonięcia
zacisku (+),
Obecność tej etykiety, zwłaszcza w
połączeniu z funkcją Stop & Start, wskazuje
na zastosowanie akumulatora ołowiowego
12

V, o specjalnej technologii i parametrach,
wymagającego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie ze
strony ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Po ponownym zamontowaniu akumulatora
funkcja Stop & Start będzie aktywna dopiero po
nieprzer wanym postoju, którego czas tr wania
zależy od warunków klimatycznych i stanu
naładowania akumulatora (do około 8 godzin).
W przypadku systemu Stop & Start ładowanie
akumulatora nie wymaga jego odłączania. Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Rozłączanie zacisku (+)
F Podnieść maksymalnie łopatkę D , aby
odblokować pierścień E.
Podłączanie zacisku (+)
F Ustawić otwarty pierścień E przewodu na
zacisku (+) akumulatora.
F

N
acisnąć pionowo pierścień E , aby ustawić
go na akumulatorze.
F

Z
ablokować pierścień, odchylając występ
ustalający, a następnie opuszczając
łopatkę D.
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
