2014 Peugeot 207 CC Návod k obsluze (in Czech)

9
i
PRAKTICKÉ INFORMACE
135
207cc_cs_Chap09_Info pratiques_ed01-2014
Zaparkování vozidla
Znehybněte vozidlo tak, aby ne-
bránilo silničnímu provozu: místo
parkování musí být pokud možno
vodorovné, stabilní a s nekluzkým
povrchem.
Zatáhněte páku parkovací brzdy, vy-
pněte zapalování a zařaďte první pře-
vodový stupeň * pro zablokování kol.
Je-li třeba, umístěte klín pod kolo
úhlopříčně protilehlé vyměňované mu
kolu.
Povinně se ujistěte, že všichni ces-
tující vystoupili z vozidla a nachá-
zejí se na místě zaručujícím jejich
bezpečnost.
Nikdy si nelehejte pod vozidlo, kte-
ré je podepřeno pouze zvedákem,
použijte stojánek.
Demontáž kola Postup
 Sundejte chromované krytky ze šroubů pomocí přípravku 3 .
 Je-li Vaše vozidlo vybavené bezpeč- nostními šrouby, nasaďte nástrčkový
klíč 4 na klíč 1 pro povolení bezpeč-
nostního šroubu.
 Povolte ostatní šrouby samotným klíčem na demontáž kola 1 .
 Umístěte zvedák 2 do kontaktu
s jedním ze dvou předních A nebo
zadních B míst na spodku karo-
serie, co nejblíže vyměňovanému
kolu.
 Vytočte zvedák 2 tak, aby se jeho
patka opřela o zem. Ujistěte se, že
je patka zvedáku přímo pod použi-
tým místem A nebo B .
 Zvedněte vozidlo tak, aby zůstal do- statečně velký prostor mezi kolem a
zemí a byla tak usnadněna montáž
rezervního kola.
 Vyšroubujte šrouby a uložte je na čisté místo.
 Sundejte kolo.
* polohu P u automatické převo-
dovky.

9
i
PRAKTICKÉ INFORMACE
136
207cc_cs_Chap09_Info pratiques_ed01-2014
Po výměně kola
Při použití rezervního provizorního
kola:
 nemontujte ozdobný kryt,
 nepřekračujte rychlost 80 km/h.
Nechte urychleně zkontrolovat
utažení šroubů a tlak v pneuma-
tice rezervního kola v servisní síti
PEUGEOT.
Nechte opravit vadné kolo a poté jej
ihned namontujte zpět na vozidlo.
Montáž kola Postup
 Nasaďte kolo na náboj.
 Zašroubujte šrouby rukou až na doraz.
 Proveďte předběžné utažení bez- pečnostního šroubu klíčem 1 opat-
řeným nástrčkovým klíčem 4 (pokud
je vozidlo vybavené bezpečnostními
šrouby).
 Proveďte předběžné utažení ostat- ních šroubů samotným klíčem 1 .
 Spusťte vozidlo na zem.
 Složte zvedák 2 a odkliďte ho.
 Dotáhněte bezpečnostní šroub klí- čem 1 opatřeným nástrčkovým klí-
čem 4 (pokud je vozidlo vybavené
bezpečnostními šrouby).
 Dotáhněte ostatní šrouby samot- ným klíčem 1 .
 Namontujte chromované krytky na všechny šrouby.
 Uložte nářadí do držáku na dně za- vazadlového prostoru.
 Uložte poškozené kolo do rohu za- vazadlového prostoru.

9
iii
PRAKTICKÉ INFORMACE
137
207cc_cs_Chap09_Info pratiques_ed01-2014
SNĚHOVÉ ŘETĚZY
Sněhové řetězy zlepšují v zimních kli-
matických podmínkách pohon kol a
chování vozidla při brzdění.
Sněhové řetězy smí být montová-
ny pouze na přední kola. Nesmí
být montovány na rezervní kola
typu "na dojetí".
Respektujte nařízení a předpisy
pro používání sněhových řetězů
platné v dané zemi a maximální
povolenou rychlost. Doporučení pro montáž
 Pokud musíte nasadit sněhové řetě-
zy během cesty, zastavte vozidlo na
rovném povrchu, na kraji silnice.
 Zatáhněte parkovací brzdu a pří- padně zajistěte kola klíny, aby vozi-
dlo nesklouzlo.
 Nasaďte sněhové řetězy dle pokynů poskytnutých jejich výrobcem.
 Opatrně se rozjeďte a chvíli jeďte rychlostí do 50 km/h.
 Zastavte vozidlo a ověřte, že jsou sněhové řetězy správně nasazené
a napnuté.
Nejezděte s nasazenými sněhový-
mi řetězy na vozovce bez sněhu,
abyste nepoškodili pneumatiky
vozidla a rovněž povrch vozov-
ky. Doporučujeme, abyste si ještě
před odjezdem vyzkoušeli nasadit
sněhové řetězy na rovném a su-
chém povrchu. Pokud je vozidlo
vybaveno koly z hliníkové slitiny,
ověřte, že žádná část sněhového
řetězu nebo úchytů není v kontak-
tu s kolem.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho vozidla:
Rozměry
původních
pneumatik Charakteristiky
řetězů
205/45 R17 Maximální
rozměr článku: 7 mm
Více informací o sněhových řetězech
získáte v servisní síti PEUGEOT nebo
v jiném odborném servisu.

9
ii
PRAKTICKÉ INFORMACE
138
207cc_cs_Chap09_Info pratiques_ed01-2014
VÝMĚNA ŽÁROVKY
1. Směrová světla (PY21W jantarově žlutá).
2. Obrysová světla (W5W).
3. Potkávací světla (H7-55W).
4. Dálková světla (H1-55W).
5. Světlomety do zatáčky (H7-55W).
6. Světlomety do mlhy (H11-55W). Výměna žárovky směrových světel
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlome-
tu (nebezpečí vážného popálení).
 Nedotýkejte se prsty přímo žá- rovky: použijte hadřík nepouš-
tějící vlákna.
Důležité je používat výhradně žá-
rovky typu bez ultrafi alového zá-
ření (UV), aby nedošlo ke zničení
refl ektoru.
Žárovku vždy nahraďte novou žá-
rovkou stejného typu a se shodný-
mi specifi kacemi. Model s klasickými světly
Žárovky jantarově žluté barvy, jaké
mají směrová světla, musí být na-
hrazeny žárovkami se stejnými
charakteristikami a barvou.
 Otočte objímku žárovky o čtvrt otáčky
a vyjměte ji.
 Vyndejte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátů s ochrannou vrst-
vou:
 nečistěte je suchou nebo abraziv-
ní utěrkou, čisticími prostředky
ani rozpouštědly,
 použijte houbu a mýdlovou vodu nebo přípravek s neutrální pH hod-
notou,
 při použití vysokotlakého čisticího zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla a
jejich okolní části, mohlo by dojít k
poškození ochranné vrstvy nebo
těsnění světlometů. Model s potkávacími světly
s eliptickým modulem a světlomety
pro osvětlení zatáčky
Přední světla

9PRAKTICKÉ INFORMACE
139
207cc_cs_Chap09_Info pratiques_ed01-2014
Výměna integrovaných bočních
směrových světel Výměna světlometů do mlhy
Pro výměnu těchto žárovek se obraťte
na servisní síť PEUGEOT.
 Zasuňte šroubovák do středu smě-rovky, mezi její těleso a patici zpět-
ného zrcátka.
 Zapáčením šroubovákem uvolněte směrovku a vyjměte ji.
 Odpojte konektor směrovky.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Směrovky jsou k dispozici v servisní síti
PEUGEOT.
Výměna žárovky obrysových světel
 Odpojte hlavní konektor světlometu.
 Sundejte plastový ochranný kryt za-
tažením za jazýček.
 Otočte objímku žárovky o čtvrt otáčky a vyjměte ji.
 Vyndejte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Výměna žárovky potkávacích
a dálkových světel nebo světlometů
pro osvětlení zatáčky
 Odpojte hlavní konektor světlometu.
 Sundejte přílušný plastový ochranný kryt zatažením za jazýček.
 Odpojte konektor příslušného světla.
 Roztáhněte pružinu pro uvolnění žárovky a vyjměte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.

9
i
PRAKTICKÉ INFORMACE
140
207cc_cs_Chap09_Info pratiques_ed01-2014

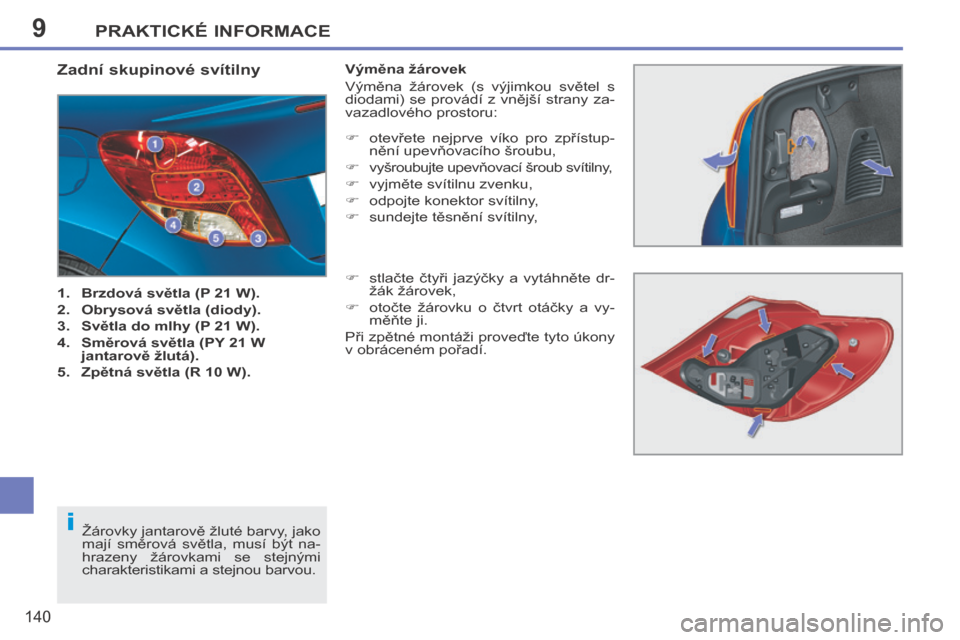

Zadní skupinové svítilny
1. Brzdová světla (P 21 W).
2. Obrysová světla (diody).
3. Světla do mlhy (P 21 W).
4. Směrová světla (PY 21 W jantarově žlutá).
5. Zpětná světla (R 10 W). Výměna žárovek
Výměna žárovek (s výjimkou světel s
diodami) se provádí z vnější strany za-
vazadlového prostoru:
 otevřete nejprve víko pro zpřístup-
nění upevňovacího šroubu,
 vyšroubujte upevňovací šroub svítilny,
 vyjměte svítilnu zvenku,
 odpojte konektor svítilny,
 sundejte těsnění svítilny,
 stlačte čtyři jazýčky a vytáhněte dr- žák žárovek,
 otočte žárovku o čtvrt otáčky a vy- měňte ji.
Při zpětné montáži proveďte tyto úkony
v obráceném pořadí.
Žárovky jantarově žluté barvy, jako
mají směrová světla, musí být na-
hrazeny žárovkami se stejnými
charakteristikami a stejnou barvou.

9
!
PRAKTICKÉ INFORMACE
141
207cc_cs_Chap09_Info pratiques_ed01-2014
Výměna třetího brzdového světla
(diodového)
Pro výměnu tohoto typu diodového svět-
la se obraťte na servisní síť PEUGEOT
nebo na jiný odborný servis. Výměna žárovky osvětlení
registrační značky (W 5 W)
 Zasuňte tenký šroubovák do jedno-
ho z vnějších otvorů průhledného
krytu.
 Zatlačte směrem ven pro jeho uvol- nění.
 Sundejte průhledný kryt.
 Vyjměte a vyměňte žárovku. Mytí vysokotlakým proudem vody

Když používáte vysokotlaký proud
vody pro odstranění ulpívajících
nečistot, nemiřte jej příliš na svět-
lomety, skupinové svítilny a jejich
okolí, aby nedošlo k poškození je-
jich ochranného laku a těsnění.

9
!
i
PRAKTICKÉ INFORMACE
142
207cc_cs_Chap09_Info pratiques_ed01-2014
PEUGEOT odmítá odpovědnost
za náklady na opravu vozidla nebo
za poruchy jeho funkce způsobené
instalací doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
namontováno podle jejích pokynů,
zvláště pokud je spotřeba všech
těchto dodatečně zapojených
přístrojů dohromady vyšší než
10 miliampér. Instalace elektrických doplňko-
vých zařízení
Elektrický obvod vozidla je určen
pro fungování se sériovými nebo na
přání montovanými prvky výbavy.
Před instalováním dalšího příslu-
šenství nebo doplňků do vozidla se
poraďte s pracovníky servisní sítě
PEUGEOT nebo jiného odborného
servisu.
VÝMĚNA POJISTKY
Návod pro výměnu vadné pojistky za
novou pro odstranění závady příslušné
funkce.
Přístup k pomůckám
Pinzeta pro vyjmutí pojistek je umístěná
na hřbetu víka pojistkové skřínky v pa-
lubní desce.
Přístup:
 uvolněte víko přitažením jeho horní části,
 sejměte úplně víko,
 vyjměte pinzetu.
Výměna pojistky
Před výměnou pojistky je třeba zjistit
příčinu závady a odstranit ji.
 Nalezněte spálenou pojistku podle jejího přepáleného vlákna.
 Pro vytažení pojistky z jejího uložení použijte speciální pinzetu.
 Vadnou pojistku nahraďte vždy pojist kou se stejnou proudovou hod-
notou.
 Ověřte, že souhlasí číslo vyražené na skřínce, proudová hodnota uve-
dená na vrchní straně a hodnota
v následujících tabulkách. Dobrá
Špatná
