2014 OPEL ZAFIRA B Manuale di uso e manutenzione (in Italian)

In breve7Regolazione dei sediliPosizionamento dei sedili
Tirare la maniglia, spostare il sedile,
rilasciare la maniglia.
Regolazione dei sedili 3 46, posi‐
zione dei sedili 3 46.
9 Pericolo
Non sedersi a una distanza dal vo‐
lante inferiore a 25 cm per con‐
sentire un eventuale funziona‐
mento dell'airbag in condizioni di
sicurezza.
Schienali dei sedili
Ruotare la manopola. Non appog‐
giarsi allo schienale durante la rego‐
lazione.
Regolazione dei sedili 3 46, posi‐
zione dei sedili 3 46, schienale ri‐
baltabile del sedile del passeggero anteriore 3 49.
Altezza del sedile
Azionamento della leva
verso l'alto=alza il sedileverso il basso=abbassa il sedile
Regolazione dei sedili 3 46, posi‐
zione dei sedili 3 46.

8In breve

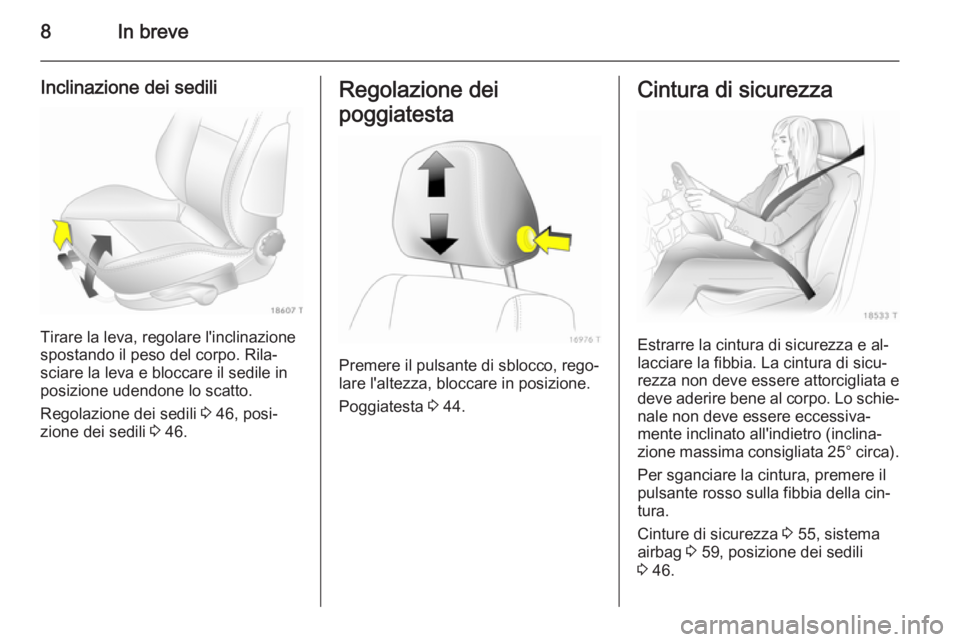

Inclinazione dei sedili
Tirare la leva, regolare l'inclinazione
spostando il peso del corpo. Rila‐
sciare la leva e bloccare il sedile in
posizione udendone lo scatto.
Regolazione dei sedili 3 46, posi‐
zione dei sedili 3 46.
Regolazione dei
poggiatesta
Premere il pulsante di sblocco, rego‐
lare l'altezza, bloccare in posizione.
Poggiatesta 3 44.
Cintura di sicurezza
Estrarre la cintura di sicurezza e al‐
lacciare la fibbia. La cintura di sicu‐
rezza non deve essere attorcigliata e
deve aderire bene al corpo. Lo schie‐
nale non deve essere eccessiva‐
mente inclinato all'indietro (inclina‐
zione massima consigliata 25° circa).
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della cin‐
tura.
Cinture di sicurezza 3 55, sistema
airbag 3 59, posizione dei sedili
3 46.

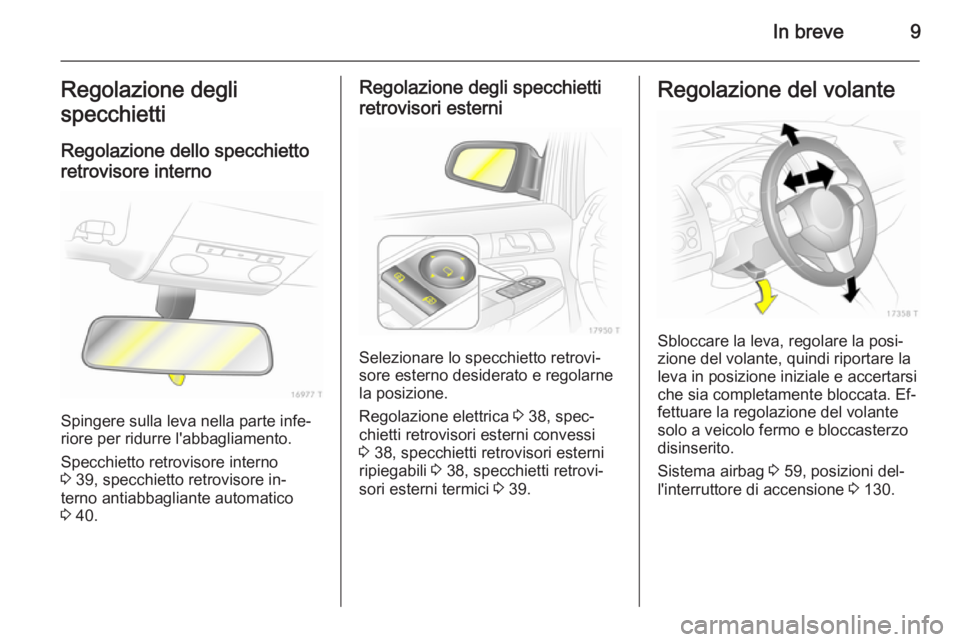

In breve9Regolazione degli
specchietti
Regolazione dello specchietto
retrovisore interno
Spingere sulla leva nella parte infe‐
riore per ridurre l'abbagliamento.
Specchietto retrovisore interno
3 39, specchietto retrovisore in‐
terno antiabbagliante automatico
3 40.
Regolazione degli specchietti
retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Regolazione elettrica 3 38, spec‐
chietti retrovisori esterni convessi
3 38, specchietti retrovisori esterni
ripiegabili 3 38, specchietti retrovi‐
sori esterni termici 3 39.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata. Ef‐
fettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 59, posizioni del‐
l'interruttore di accensione 3 130.

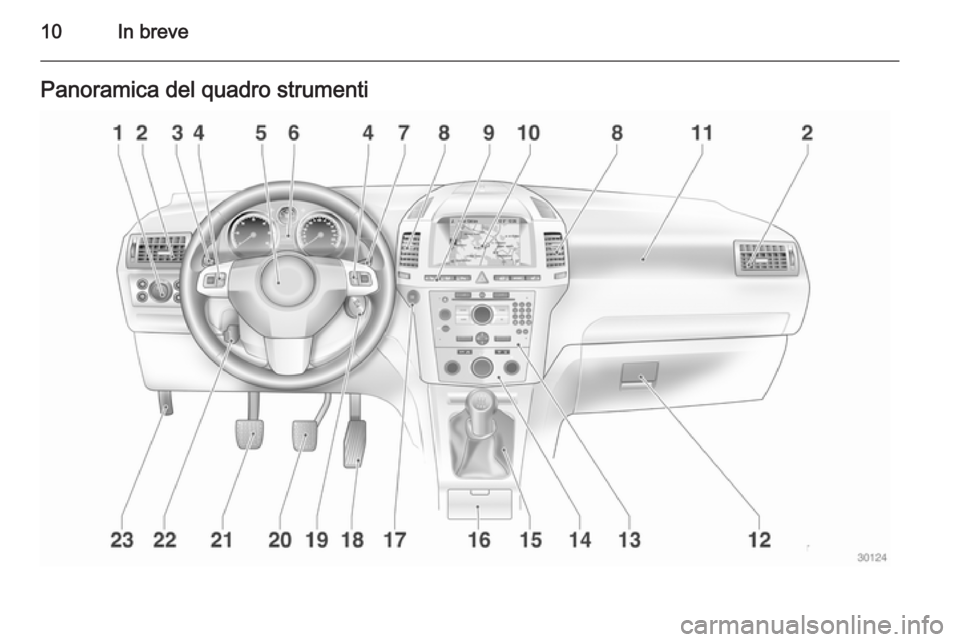

10In brevePanoramica del quadro strumenti

In breve11
1Interruttore dei fari .............. 111
Illuminazione del quadro
strumenti ............................ 116
Retronebbia ........................ 115
Fendinebbia ....................... 114
Regolazione profondità luci 112
2 Bocchette di ventilazione
laterali ................................. 126
3 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e abbaglianti 114
Luci in uscita ....................... 117
Luci di parcheggio ...............115
Controllo automatico della
velocità di crociera ...............95
4 Comandi al volante, ..............79
5 Avvisatore acustico ...............80
Airbag del conducente ..........60
6 Strumenti .............................. 85
7 Tergicristallo, sistema di
lavaggio del parabrezza,
sistema lavafari ....................808Bocchette di ventilazione
centrali ................................ 126
9 Sedile sinistro riscaldato .......49
Sistema di rilevamento
perdita pressione
pneumatici ........................... 184
Sistema di monitoraggio
pressione pneumatici ..........183
Sensori di parcheggio ad
ultrasuoni ............................. 91
Segnalatori di emergenza ...114
Chiusura centralizzata ..........31
Modalità Sport .......................91
Sedile destro riscaldato ........49
Selettore del carburante ......86
10 Visualizzatore Info ................. 95
Computer di bordo ..............105
Sistema di climatizzazione
elettronico ........................... 123
11 Airbag lato passeggero .........60
12 Cassettino portaoggetti ........6813Sistema Infotainment ............10
14 Sistema di climatizzazione ..119
15 Leva del cambio, cambio
manuale ............................. 138
Cambio manuale
automatizzato ...................... 139
Cambio automatico .............133
16 Posacenere ........................... 84
17 Pulsante Start/Stop ...............28
18 Pedale dell'acceleratore ...... 129
19 Interruttore di accensione
con bloccasterzo .................130
Pannello sensori per
operazioni di emergenza
del sistema Open&Start .......28
20 Pedale del freno ..................143
21 Pedale della frizione ...........129
22 Regolazione del volante .......79
23 Leva di sblocco del cofano . 160

12In breveIlluminazione esterna
Ruotare l'interruttore dei fari
7=Spento8=Luci di posizione9=AnabbagliantiAUTO=Controllo automatico dei
fari
Premere l'interruttore dei fari
>=Fendinebbiar=Retronebbia
Illuminazione 3 111, segnale acu‐
stico fari accesi 3 102.
Avvisatore ottico, abbaglianti e
anabbagliantiAvvisatore
ottico=Tirare la levaAbbaglianti=Spingere la levaAnabbaglianti=Spingere o tirare la
leva
Abbaglianti 3 112, avvisatore ottico
3 112.
Indicatori di direzioneA destra=Leva verso l'altoA sinistra=Leva verso il basso
Segnali di svolta e di cambio corsia
3 114.

In breve13
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 114.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli&=veloce%=lento$=funzionamento a intermittenza
o automatico con sensore
pioggia§=spento
Per un singolo passaggio, quando i
tergicristalli non sono attivi, premere
la leva verso il basso.
Tergicristallo 3 80, sostituzione
della spazzola tergicristallo 3 164.

14In breve
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 80,
liquido di lavaggio 3 162.
Sistemi tergilavalunottoTergilu‐
notto
acceso=spingere la levaTergilu‐
notto
spento=spingere nuova‐
mente la levaLavaggio=spingere la leva e te‐
nerla spinta
Sistema tergilavalunotto 3 81, so‐
stituzione della spazzola tergicristalli 3 164, liquido di lavaggio 3 162.
Climatizzazione
Lunotto termico, specchietti
retrovisori esterni termici
Il riscaldamento si aziona premendo
il pulsante Ü.
Lunotto termico 3 43.
