Îngrijirea autovehiculului175
2. Scoateţi capacul de protecţie 1.
3. Scoateţi soclul lămpii de poziţie
împreună cu becul din reflector.
4. Scoateţi becul din soclu şiînlocuiţi-l cu unul nou.
5. Introduceţi soclul în reflector. Instalaţi capacul de protecţie al
farului.
Lămpile de semnalizare din faţă 1. Înlocuiţi becurile prin degajarea din contraaripă.2. Scoateţi capacul de protecţie.
3. Rotiţi soclul becului în sensantiorar pentru deblocare.

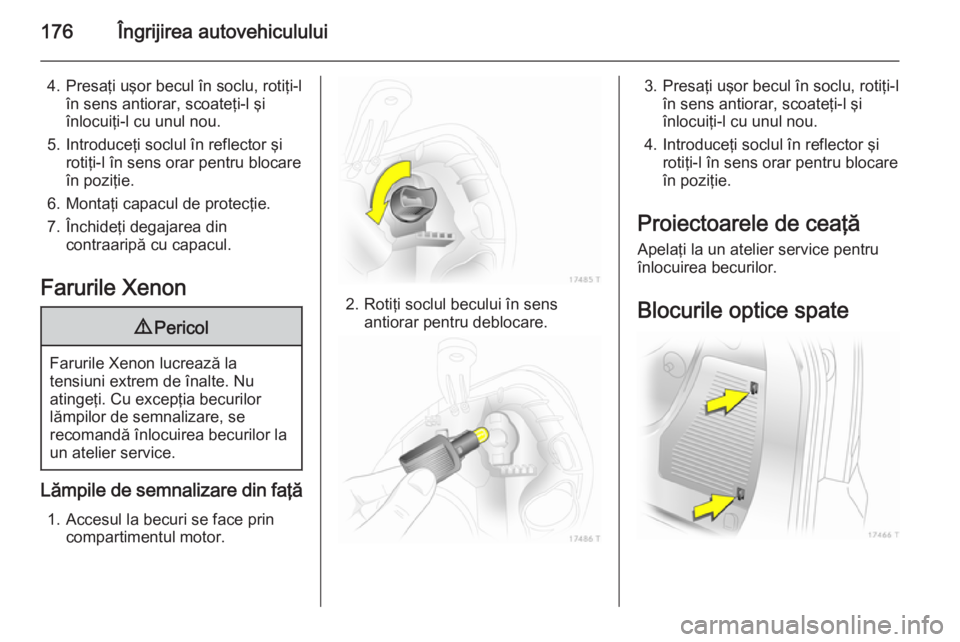

176Îngrijirea autovehiculului
4. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
5. Introduceţi soclul în reflector şi rotiţi-l în sens orar pentru blocare
în poziţie.
6. Montaţi capacul de protecţie. 7. Închideţi degajarea din contraaripă cu capacul.
Farurile Xenon9 Pericol
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Cu excepţia becurilor
lămpilor de semnalizare, se
recomandă înlocuirea becurilor la
un atelier service.
Lămpile de semnalizare din faţă
1. Accesul la becuri se face prin compartimentul motor.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
3. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
4. Introduceţi soclul în reflector şi rotiţi-l în sens orar pentru blocare
în poziţie.
Proiectoarele de ceaţă Apelaţi la un atelier service pentru
înlocuirea becurilor.
Blocurile optice spate

Îngrijirea autovehiculului177
Pentru înlocuirea becurilor de pe
partea dreaptă, deschideţi panoul
lateral: împingeţi clemele de blocare
spre înainte şi scoateţi capacul.
Scoateţi trusa cu setul pentru
depanarea anvelopelor.
Pentru înlocuirea becurilor de pe
partea stângă, scoateţi copertina portbagajului şi opritorul acesteia şi
deschideţi panoul lateral: împingeţi
clemele de blocare spre înainte şi
scoateţi capacul.
1. Presaţi fişa de conectare şi scoateţi-o din soclu.
2. Deşurubaţi manual cele două piuliţe de fixare din plastic.
3. Scoateţi blocul optic spate.
4. Deblocaţi clemele de fixare şiscoateţi soclul becurilor.

178Îngrijirea autovehiculului
5. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
Lampa de ceaţă, posibil să existe doar pe o parte ( 3)
Lampa marşarier ( 4)
6. Montaţi soclul becurilor în blocul optic spate. Fixaţi fişa de
conectare. Instalaţi blocul optic
spate în caroserie şi strângeţi
piuliţele de fixare. Pe partea
dreaptă, aşezaţi la loc trusa cu
setul pentru depanarea
anvelopelor. Fixaţi panoul lateral.
Pentru partea stângă, fixaţi
opritorul pentru copertina
portbagajului.
7. După înlocuirea becurilor, verificaţi funcţionalitatea becurilor
blocului optic spate: cuplaţi contactul, acţionaţi frânele,
aprindeţi luminile de poziţie
laterale.Lămpile de semnalizare
laterale Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea plăcuţei de
înmatriculare
1. Introduceţi vertical şurubelniţa în lentila lămpii, apăsaţi înspre
lateral şi eliberaţi arcul.
2. Scoateţi soclul becului apăsând în
jos, fără a trage cablul.
3. Ridicaţi clapeta şi deconectaţi fişa
de la soclul becului.

Îngrijirea autovehiculului179
4. Rotiţi soclul becului în sensantiorar pentru deblocare.
5. Scoateţi becul din soclu şi înlocuiţi-l cu unul nou.
6. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
7. Conectaţi fişa la soclul becului.
8. Introduceţi carcasa lămpii şi fixaţi-
o în poziţie.
Luminile interioare
Plafoniera faţă, lămpile de lectură1. Deblocaţi lentila, presaţi-o uşor în
jos şi scoateţi-o în poziţie
înclinată.
2. Scoateţi becul şi înlocuiţi-l.
3. Fixaţi lentila.
Plafoniera spate şi lămpile de
lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea torpedoului,
iluminarea zonei picioarelor
1. Scoateţi lampa cu ajutorul unei şurubelniţe.
2. Apăsaţi uşor becul către clemaelastică şi scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.

180Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
Autovehiculul este prevăzut cu două
panouri de siguranţe: unul este situat în partea stângă a portbagajului şi
celălalt este situat în partea stânga
faţă a compartimentului motor.
Păstraţi siguranţele fuzibile de
rezervă în panoul de siguranţe din
portbagaj versiunea B. Deschideţi
capacul 3 184.
Înaintea înlocuirii unei siguranţe
fuzibile, aduceţi comutatorul
respectiv în poziţia deconectat şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele funcţii pot fi protejate de mai
multe siguranţe fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
portbagaj.

Îngrijirea autovehiculului181
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Panoul de siguranţe din
compartimentul motor
Introduceţi o şurubelniţă în fantă atât
cât se poate şi înclinaţi-o în lateral.
Rabataţi capacul în sus şi
îndepărtaţi‑l.
La remontarea capacului, mai întâi
fixaţi capacul în partea stângă şi apoi pliaţi în jos. Capacul trebuie să se
cupleze producând un semnal sonor.
Panoul de siguranţe poate avea două moduri de alocare a siguranţelor
fuzibile în funcţie de varianta de
panou de siguranţe din portbagaj,
3 184.

182Îngrijirea autovehiculului
Alocarea siguranţelor fuzibile încazul panoului de siguranţe din
portbagaj varianta ANr.Circuit1Sistemul ABS2Sistemul ABS3Ventilatorul interior al sistemului
electronic de climatizare4Ventilatorul interior al sistemului
de încălzire şi de aer condiţionat5Ventilatorul radiatorului6Ventilatorul radiatorului7Sistemul de închidere centra‐
lizată8Spălătorul de parbriz, spălătorul
de lunetă9Luneta încălzită, oglinzile retro‐
vizoare exterioare încălzite10Fişa sistemului de diagnosticare11Instrumentele de bord12Telefonul mobil, sistemul Info‐
tainment, afişajulNr.Circuit13Plafoniera14Ştergătoarele de parbriz15Ştergătoarele de parbriz16Claxonul, sistemul ABS,
întrerupătorul lămpilor de frână,
sistemul de aer condiţionat17Încălzirea filtrului de motorină
sau sistemul de aer condiţionat18Demarorul19–20Claxonul21Unitatea electronică de control a motorului22Unitatea electronică de control a
motorului23Reglarea fasciculului farurilor24Pompa de combustibil25–26Unitatea electronică de control a motoruluiNr.Circuit27Sistemul de încălzire, sistemul
de aer condiţionat, senzorul de
calitate a aerului28–29Servodirecţia30Unitatea electronică de control a motorului31Ştergătorul de lunetă32Întrerupătorul lămpilor de frână33Reglarea fasciculului farurilor,
comutatorul de lumini,
întrerupătorul ambreiajului,
grupul de instrumente, modulul
portierei şoferului34Unitatea de control a coloanei de
direcţie35Sistemul Infotainment36Bricheta, priza pentru accesorii
faţă
