Îngrijirea autovehiculului1679Pericol
Sistemul de aprindere şi farurile cu
Xenon utilizează tensiuni extrem
de înalte. Nu atingeţi.
Pentru a fi uşor identificate,
buşoanele de alimentare pentru uleiul
de motor, lichidul de răcire sau
lichidul de spălare şi mânerul jojei de
ulei sunt galbene.
CapotaDeschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.
Ridicaţi maneta de siguranţă şi
deschideţi capota.
Admisia aerului 3 131.
Sprijiniţi capota în tija de susţinere.
Închiderea Înainte de închiderea capotei, fixaţi
tija de susţinere în suportul aferent.
Coborâţi capota şi lăsaţi-o să cadă
liber de la câţiva centimetri pentru a
se fixa în închizătoare. Verificaţi dacă
s-a blocat capota.

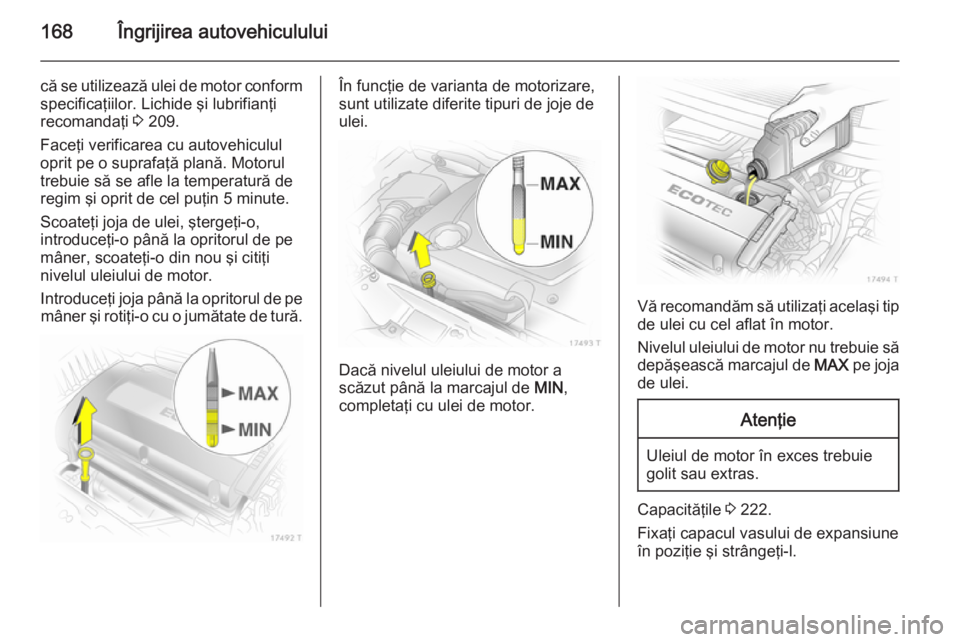

Uleiul de motor
Verificaţi nivelul uleiului de motor
manual, regulat, pentru a preveni
deteriorarea motorului. Asiguraţi-vă

168Îngrijirea autovehiculului
că se utilizează ulei de motor conformspecificaţiilor. Lichide şi lubrifianţi
recomandaţi 3 209.
Faceţi verificarea cu autovehiculul
oprit pe o suprafaţă plană. Motorul
trebuie să se afle la temperatură de regim şi oprit de cel puţin 5 minute.
Scoateţi joja de ulei, ştergeţi-o,
introduceţi-o până la opritorul de pe mâner, scoateţi-o din nou şi citiţi
nivelul uleiului de motor.
Introduceţi joja până la opritorul de pe mâner şi rotiţi-o cu o jumătate de tură.În funcţie de varianta de motorizare,
sunt utilizate diferite tipuri de joje de
ulei.
Dacă nivelul uleiului de motor a
scăzut până la marcajul de MIN,
completaţi cu ulei de motor.
Vă recomandăm să utilizaţi acelaşi tip
de ulei cu cel aflat în motor.
Nivelul uleiului de motor nu trebuie să depăşească marcajul de MAX pe joja
de ulei.
Atenţie
Uleiul de motor în exces trebuie golit sau extras.
Capacităţile 3 222.
Fixaţi capacul vasului de expansiune în poziţie şi strângeţi-l.

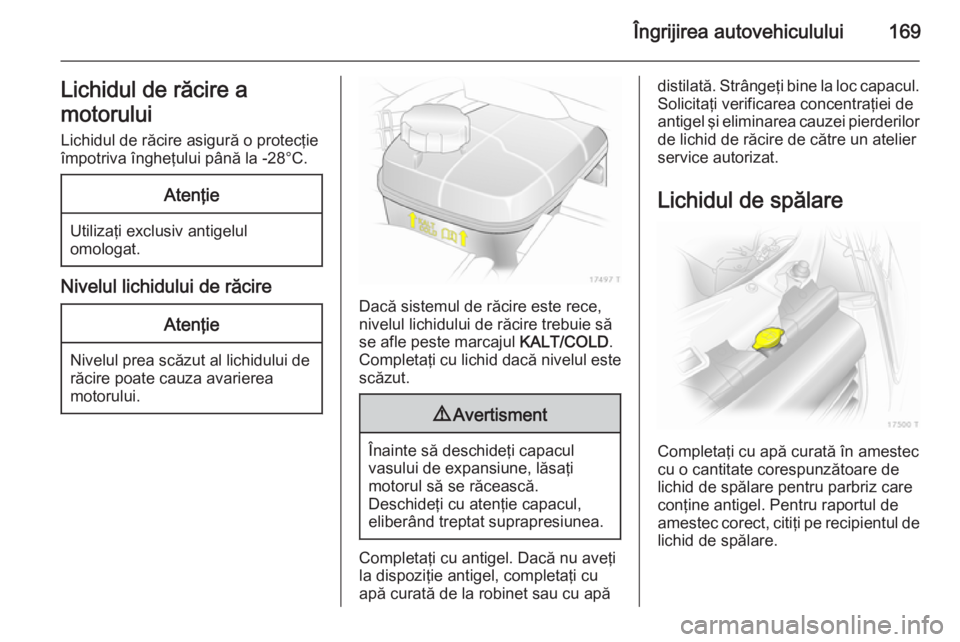

Îngrijirea autovehiculului169Lichidul de răcire a
motorului Lichidul de răcire asigură o protecţie
împotriva îngheţului până la -28°C.Atenţie
Utilizaţi exclusiv antigelul omologat.
Nivelul lichidului de răcire
Atenţie
Nivelul prea scăzut al lichidului de răcire poate cauza avarierea
motorului.
Dacă sistemul de răcire este rece, nivelul lichidului de răcire trebuie să
se afle peste marcajul KALT/COLD.
Completaţi cu lichid dacă nivelul este
scăzut.
9 Avertisment
Înainte să deschideţi capacul
vasului de expansiune, lăsaţi
motorul să se răcească.
Deschideţi cu atenţie capacul,
eliberând treptat suprapresiunea.
Completaţi cu antigel. Dacă nu aveţi la dispoziţie antigel, completaţi cu
apă curată de la robinet sau cu apă
distilată. Strângeţi bine la loc capacul.
Solicitaţi verificarea concentraţiei de
antigel şi eliminarea cauzei pierderilor de lichid de răcire de către un atelier
service autorizat.
Lichidul de spălare
Completaţi cu apă curată în amestec
cu o cantitate corespunzătoare de lichid de spălare pentru parbriz care
conţine antigel. Pentru raportul de amestec corect, citiţi pe recipientul de
lichid de spălare.

170Îngrijirea autovehicululuiAtenţie
Numai un lichid de spălare cu o
concentraţie suficientă de aditiv
antigel asigură protecţie la
temperaturi scăzute sau în cazul
unei scăderi bruşte a temperaturii.
Frânele
Un scrâşnet strident indică faptul că
plăcuţele de frână au ajuns la
grosimea minimă admisă. Se poate
continua deplasarea însă solicitaţi în
cel mai scurt timp posibil înlocuirea
plăcuţelor de frână.
După înlocuirea plăcuţelor de frână,
nu frânaţi excesiv dacă nu este
absolut necesar în cursul primelor
deplasări.
Lichidul de frână9 Avertisment
Lichidul de frână este toxic şi
coroziv. Evitaţi contactul cu ochii,
pielea, tapiţeria şi suprafeţele
vopsite.
Nivelul lichidului de frână trebuie să
se încadreze între marcajele de MIN
şi MAX .
Când completaţi cu lichid, asiguraţi o
curăţenie impecabilă deoarece
contaminarea lichidului de frână
poate provoca defectarea sistemului
de frânare. Adresaţi-vă unui atelier
service pentru remedierea cauzei
pierderii de lichid de frână.
Utilizaţi doar ulei de frână de calitate
superioară omologat pentru
autovehicule, Lichidul de frână şi de
ambreiaj 3 170.
Bateria autovehiculului
Bateria autovehiculului este fără
întreţinere, cu condiţia ca modul de
utilizare să asigure încărcarea
suficientă a bateriei. Conducerea pe
distanţe scurte şi pornirile frecvente
pot duce la descărcarea bateriei.
Evitaţi utilizarea de consumatori
electrici inutili.
Bateriile nu vor fi eliminate odată cu
gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.

Îngrijirea autovehiculului171
Staţionarea autovehiculului pentru o
perioadă mai lungă de 4 săptămâni
poate provoca descărcarea bateriei.
Deconectaţi borna negativă a bateriei
autovehiculului.
Asiguraţi-vă că este decuplat
contactul înaintea conectării sau
deconectării bateriei autovehiculului.
Funcţia de protecţie împotriva
descărcării bateriei autovehiculului
3 122.
Etichetă de avertizareSemnificaţia simbolurilor: ■ Fără scântei, flacără deschisă sau fumat.
■ Protejaţi întotdeauna ochii. Gazele explozive pot produce orbirea sau
rănirea.
■ Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
■ Bateria autovehiculului conţine acid
sulfuric care poate produce orbirea
sau rănirea gravă prin arsuri.
■ Vezi Manualul utilizatorului pentru informaţii suplimentare.
■ În apropierea bateriei autovehiculului poate exista gaz
exploziv.Aerisirea sistemului de
alimentare cu motorină
Dacă rezervorul de combustibil s-a golit complet, sistemul de alimentarecu motorină trebuie aerisit. Cuplaţi
contactul de trei ori, câte
15 secunde de fiecare dată. Apoi
porniţi motorul, dar nu mai mult de
40 de secunde. Repetaţi procedura după minim 5 secunde. Dacă motorul
tot nu porneşte, apelaţi la un atelier
service pentru asistenţă.

172Îngrijirea autovehicululuiÎnlocuirea lamelelor
ştergătoarelor
Setările de service pentru
ştergătoarele de parbriz
Decuplaţi contactul dar nu scoateţi
cheia din contact şi nu deschideţi
portiera şoferului.
În interval de 4 secunde, apăsaţi în jos maneta ştergătoarelor şi eliberaţi-
o când ştergătoarele ajung în poziţie
verticală.
Lamelele ştergătoarelor de
parbriz
Ridicaţi braţul ştergătorului, apăsaţi
cele două siguranţe de pe braţ pentru
deblocare şi detaşaţi lamela
ştergătorului.
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.

Îngrijirea autovehiculului173Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază! Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuirea becurilor blocurilor optice
frontale se efectuează prin degajările
din contraaripi: bracaţi roţile din faţă
pentru a avea acces, eliberaţi
opritorul şi îndepărtaţi capacul.
La înlocuirea becurilor de pe partea
dreaptă a compartimentului motor,
detaşaţi furtunul de la filtrul de aer.
Pentru partea stângă, detaşaţi fişa
panoului de siguranţe.
Farurile cu halogen
Farurile au sisteme separate pentru
faza lungă 1 (becurile dinspre interior)
şi faza scurtă 2 (becurile dinspre
exterior).
Faza scurtă 1. Înlocuiţi becurile prin degajarea din contraaripă.
2. Scoateţi capacul de protecţie 2.

174Îngrijirea autovehiculului
3. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
4. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Rotiţi soclul spre dreapta până se
fixează ferm în locaş.
7. Montaţi capacul de protecţie.
8. Închideţi degajarea din contraaripă cu capacul.
Faza lungă
1. Accesul la becuri se face prin compartimentul motor.
2. Scoateţi capacul de protecţie 1
.
3. Desfaceţi fişa de conectare de pe
bec.
4. Eliberaţi etrierul cu arc din suport prin apăsarea spre înainte şi
pivotarea în jos.
5. Scoateţi becul din carcasa reflectorului.
6. La instalarea noului bec, introduceţi urechile în degajările
din reflector şi fixaţi clema elastică
în poziţie.
7. Instalaţi fişa de conectare pe bec.
8. Montaţi capacul de protecţie.
Lămpile de poziţie 1. Accesul la becuri se face prin compartimentul motor.
