V NÚDZI
207
4

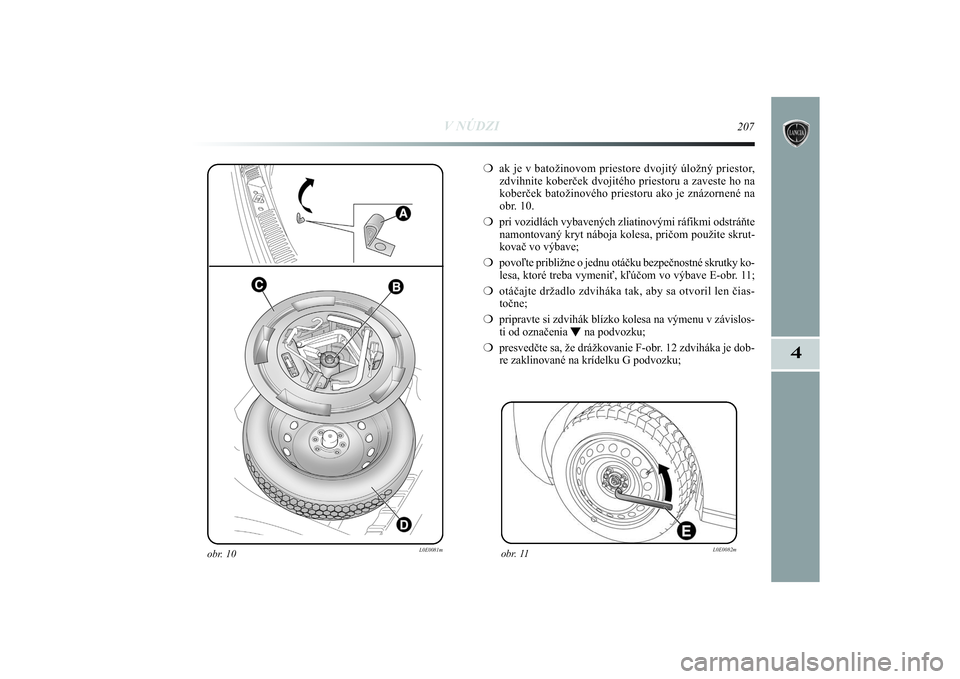

obr. 10
L0E0081m
❍ ak je v batožinovom priestore dvojitý úložný priestor,
zdvihnite koberček dvojitého priestoru a zaveste ho na
koberček batožinového priestoru ako je znázornené na
obr. 10.
❍pri vozidlách vybavených zliatinovými ráfikmi odstráňte
namontovaný kryt náboja kolesa, pričom použite skrut-
kovač vo výbave;
❍povoľte približne o jednu otáčku bezpečnostné skrutky ko-
lesa, ktoré treba vymeniť, kľúčom vo výbave E-obr. 11;
❍otáčajte držadlo zdviháka tak, aby sa otvoril len čias-
točne;
❍pripravte si zdvihák blízko kolesa na výmenu v závislos-
ti od označenia
Ona podvozku;
❍presvedčte sa, že drážkovanie F-obr. 12 zdviháka je dob-
re zaklinované na krídelku G podvozku;
obr. 11
L0E0082m
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 207

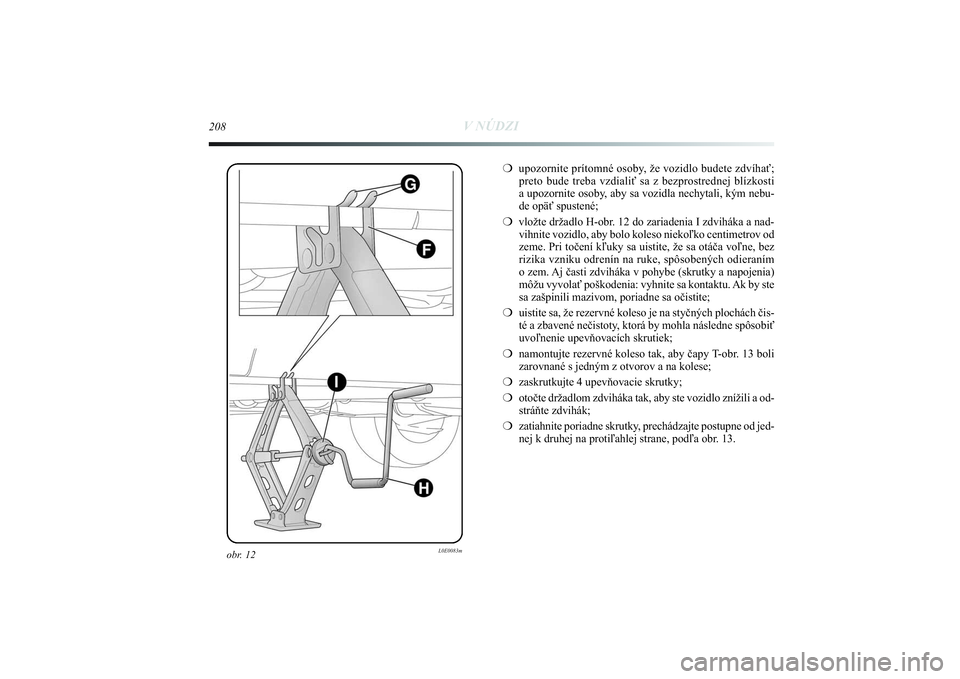

obr. 12
L0E0083m
208
V NÚDZI
❍upozornite prítomné osoby, že vozidlo budete zdvíhať;
preto bude treba vzdialiť sa z bezprostrednej blízkosti
a upozornite osoby, aby sa vozidla nechytali, kým nebu-
de opäť spustené;
❍vložte držadlo H-obr. 12 do zariadenia I zdviháka a nad-
vihnite vozidlo, aby bolo koleso niekoľko centimetrov od
zeme. Pri točení kľuky sa uistite, že sa otáča voľne, bez
rizika vzniku odrenín na ruke, spôsobených odieraním
o zem. Aj časti zdviháka v pohybe (skrutky a napojenia)
môžu vyvolať poškodenia: vyhnite sa kontaktu. Ak by ste
sa zašpinili mazivom, poriadne sa očistite;
❍uistite sa, že rezervné koleso je na styčných plochách čis-
té a zbavené nečistoty, ktorá by mohla následne spôsobiť
uvoľnenie upevňovacích skrutiek;
❍namontujte rezervné koleso tak, aby čapy T-obr. 13 boli
zarovnané s jedným z otvorov a na kolese;
❍zaskrutkujte 4 upevňovacie skrutky;
❍otočte držadlom zdviháka tak, aby ste vozidlo znížili a od-
stráňte zdvihák;
❍zatiahnite poriadne skrutky, prechádzajte postupne od jed-
nej k druhej na protiľahlej strane, podľa obr. 13.
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 208

V NÚDZI
209
4
obr. 13
L0E0113m

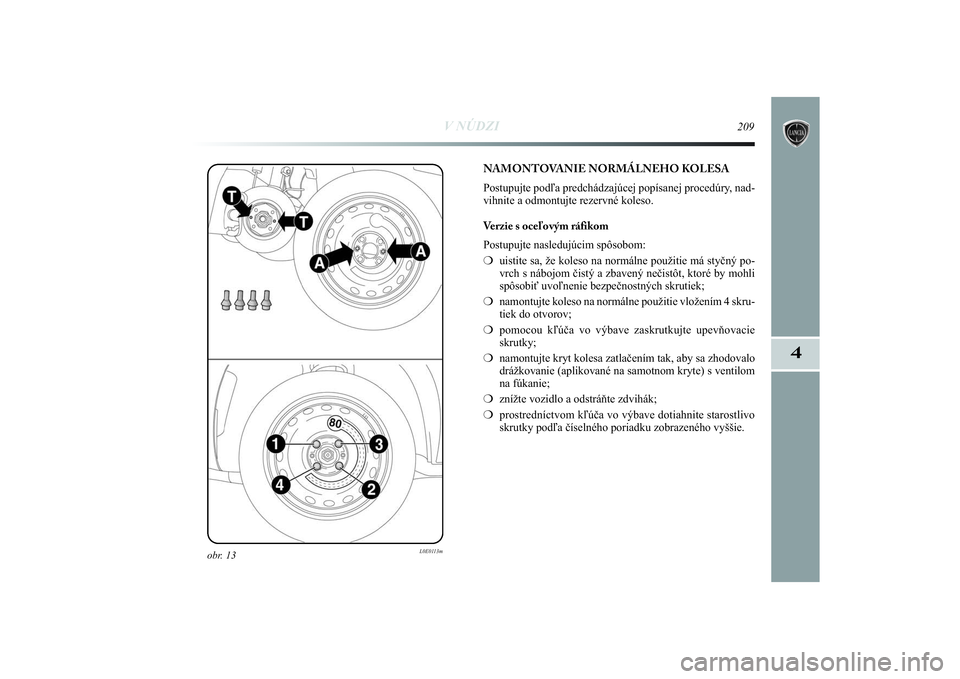

NAMONTOVANIE NORMÁLNEHO KOLESA
Postupujte podľa predchádzajúcej popísanej procedúry, nad-
vihnite a odmontujte rezervné koleso.
Verzie s oceľovým ráfikom
Postupujte nasledujúcim spôsobom:
❍uistite sa, že koleso na normálne použitie má styčný po-
vrch s nábojom čistý a zbavený nečistôt, ktoré by mohli
spôsobiť uvoľnenie bezpečnostných skrutiek;
❍namontujte koleso na normálne použitie vložením 4 skru-
tiek do otvorov;
❍pomocou kľúča vo výbave zaskrutkujte upevňovacie
skrutky;
❍namontujte kryt kolesa zatlačením tak, aby sa zhodovalo
drážkovanie (aplikované na samotnom kryte) s ventilom
na fúkanie;
❍znížte vozidlo a odstráňte zdvihák;
❍prostredníctvom kľúča vo výbave dotiahnite starostlivo
skrutky podľa číselného poriadku zobrazeného vyššie.
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 209

210
V NÚDZI
Verzie so zliatinovými ráfikmi

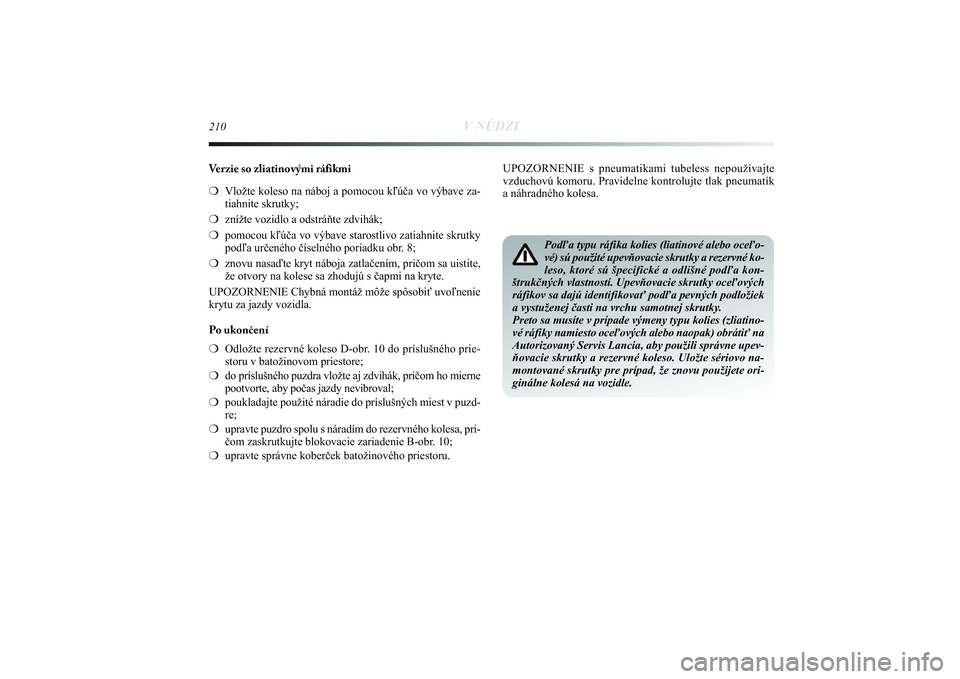

❍Vložte koleso na náboj a pomocou kľúča vo výbave za-
tiahnite skrutky;
❍znížte vozidlo a odstráňte zdvihák;
❍pomocou kľúča vo výbave starostlivo zatiahnite skrutky
podľa určeného číselného poriadku obr. 8;
❍znovu nasaďte kryt náboja zatlačením, pričom sa uistite,
že otvory na kolese sa zhodujú s čapmi na kryte.
UPOZORNENIE Chybná montáž môže spôsobiť uvoľnenie
krytu za jazdy vozidla.
Po ukončení
❍Odložte rezervné koleso D-obr. 10 do príslušného prie-
storu v batožinovom priestore;
❍do príslušného puzdra vložte aj zdvihák, pričom ho mierne
pootvorte, aby počas jazdy nevibroval;
❍poukladajte použité náradie do príslušných miest v puzd-
re;
❍upravte puzdro spolu s náradím do rezervného kolesa, pri-
čom zaskrutkujte blokovacie zariadenie B-obr. 10;
❍upravte správne koberček batožinového priestoru. UPOZORNENIE s pneumatikami tubeless nepoužívajte
vzduchovú komoru. Pravidelne kontrolujte tlak pneumatík
a náhradného kolesa.
Podľa typu ráfika kolies (liatinové alebo oceľo-
vé) sú použité upevňovacie skrutky a rezervné ko-
leso, ktoré sú špecifické a odlišné podľa kon-
štrukčných vlastností. Upevňovacie skrutky oceľových
ráfikov sa dajú identifikovať podľa pevných podložiek
a vystuženej časti na vrchu samotnej skrutky.
Preto sa musíte v prípade výmeny typu kolies (zliatino-
vé ráfiky namiesto oceľových alebo naopak) obrátiť na
Autorizovaný Servis Lancia, aby použili správne upev-
ňovacie skrutky a rezervné koleso. Uložte sériovo na-
montované skrutky pre prípad, že znovu použijete ori-
ginálne kolesá na vozidle.
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 210

V NÚDZI
211
4
VÝMENA ŽIAROVKYVŠEOBECNÉ POKYNY
❍Pred výmenou žiarovky sa presvedčte, že príslušné kon-
takty nie sú zoxidované;
❍vypálené žiarovky musíte vymeniť za nové toho istého ty-
pu a výkonu;
❍po výmene žiarovky v svetlometoch sa uistite vždy o sme-
re z bezpečnostných dôvodov;
❍ak žiarovka nesvieti, pred jej výmenou overte, či nie je po-
rušená príslušná poistka: umiestnenie poistiek pozrite v od-
seku „Výmena poistiek“ v tejto kapitole;
UPOZORNENIE Vnútorný povrch svetlometu sa môže jem-
ne orosiť: nejde o poruchu, ale v skutočnosti ide o prírodný
jav, ktorý je dôsledkom nízkej teploty a stupňa vlhkosti vzdu-
chu; po rozsvietení svetlometov sa rýchlo stratí. Prítomnosť
kvapiek vo vnútri svetla znamená vniknutie vody, obráťte sa
na Autorizovaný servis Lancia.
Zmeny alebo opravy na elektrickom zariadení,
vykonané nesprávnym spôsobom a bez dodrža-
nia technických vlastností zariadenia, môžu spô-
sobiť nesprávne fungovanie a riziko požiaru. Halogénové žiarovky obsahujú stlačený plyn,
v prípade rozbitia je možné, že vyletia kúsky skla.
Halogénovými žiarovkami môžete manipulovať
iba a výlučne chytením kovových častí. Ak sa
priesvitná guľa dostane do kontaktu s prstami,
zníži sa intenzita žiarenia a môže sa znížiť aj trvácnosť
žiarovky. v prípade náhodného kontaktu vyčistite ná-
dobku navlhčenou handričkou v alkohole a nechajte
osušiť. Odporúča sa, ak je možné, uskutočniť výmenu
žiaroviek v Autorizovanom servise Lancia. Správ-
ne fungovanie a orientácia vonkajších svetiel sú
základnými požiadavkami pre bezpečnú jazdu a reš-
pektovanie predpisov stanovených zákonom.
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 211

212
V NÚDZI
UPOZORNENIE Keď je vonku chladné alebo vlhké počasie
alebo je po silnom daždi alebo ste práve umyli auto, povrch
reflektorov alebo zadných svetiel sa môže zahmliť a/alebo sa
vytvoria kvapôčky v dôsledku kondenzácie na vnútornej stra-
ne. Ide o prirodzený jav, zapríčinený rozdielnou teplotou
a vlhkosťou vnútrajška a vonkajška skla, to jednako neznačí
anomáliu a neovplyvňuje normálne fungovanie osvetľova-
cieho zariadenia. Zahmlenie sa rýchlo stratí po rozsvietení
svetiel, počnúc stredom difuzéra, postupujúc k okrajom.

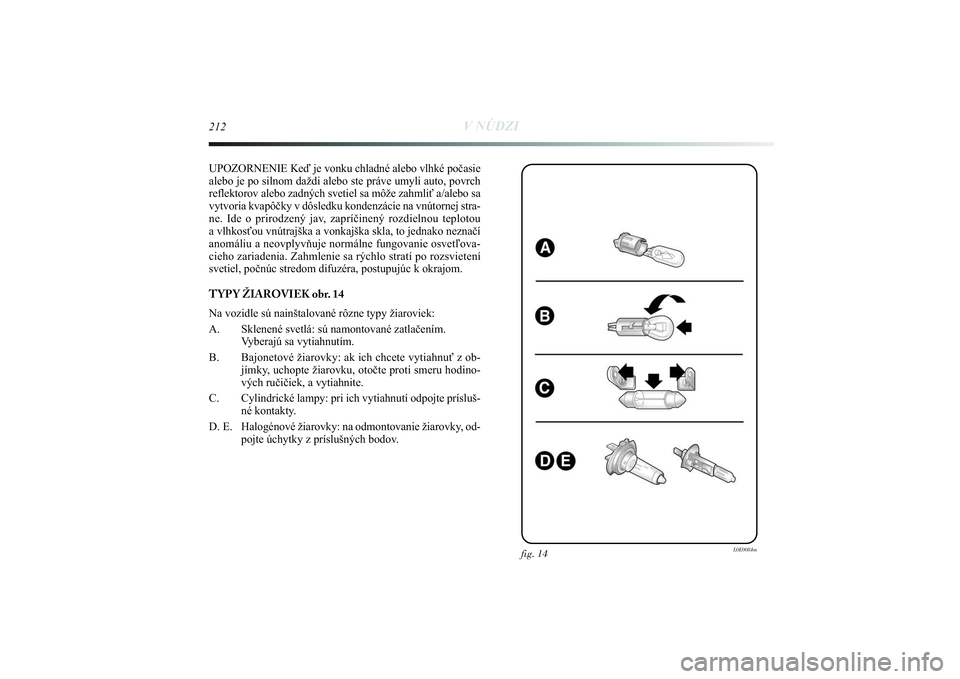

TYP Y ŽIAROVIEK obr. 14
Na vozidle sú nainštalované rôzne typy žiaroviek:
A. Sklenené svetlá: sú namontované zatlačením.
Vyberajú sa vytiahnutím.
B. Bajonetové žiarovky: ak ich chcete vytiahnuť z ob-
jímky, uchopte žiarovku, otočte proti smeru hodino-
vých ručičiek, a vytiahnite.
C. Cylindrické lampy: pri ich vytiahnutí odpojte prísluš-
né kontakty.
D. E. Halogénové žiarovky: na odmontovanie žiarovky, od-
pojte úchytky z príslušných bodov.
fig. 14
L0E0084m
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 212

V NÚDZI
213
4
LED
LED
D1S (*) / H7
H1 (*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W
–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A
–
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W
(*) Plynová výbojka Xenónová
Žiarovky Typ Výkon Ref. obrázokPredná poloha/Denné prevádzkové svetláZadné obrysovéStretávacieDiaľkovéPredné smerové svetloZadné smerové svetloBočné smerové svetloStop3. brzdové svetloOsvetlenie značkyHmlové svetlometyZadné hmlové svetloSpiatočkaStropné svietidlo predné (LED biele) Zadné stropné svetlo
Stropné svetlo kufra/ odkladacia skrinka na predmety
Stropné svetlá na osvetlenie dverí pri vystupovaní
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 213

214
V NÚDZI

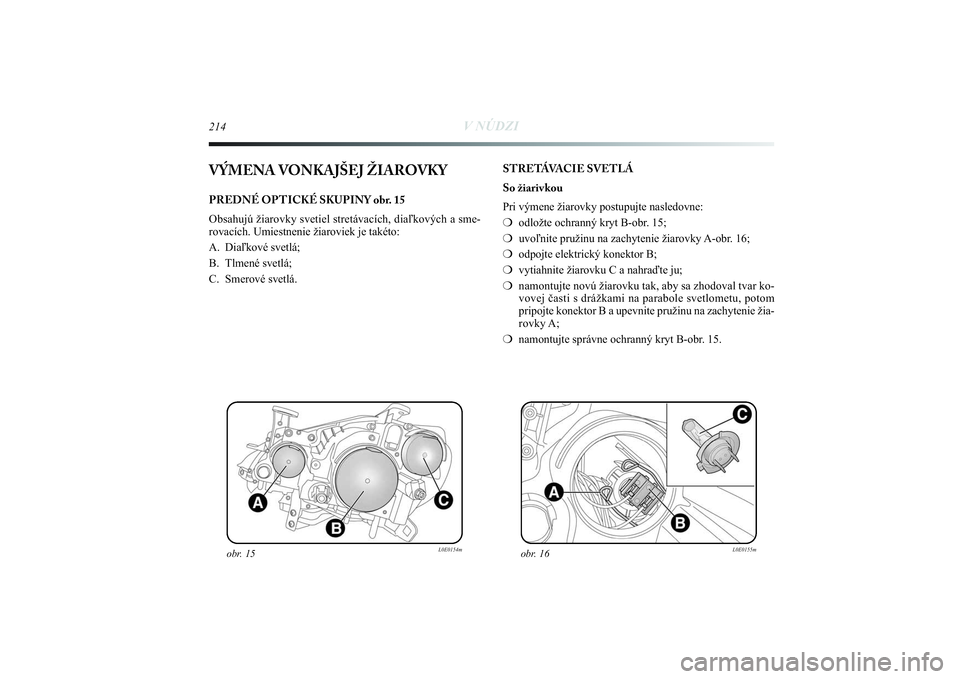

VÝMENA VONKAJŠEJ ŽIAROVKYPREDNÉ OPTICKÉ SKUPINY obr. 15
Obsahujú žiarovky svetiel stretávacích, diaľkových a sme-
rovacích. Umiestnenie žiaroviek je takéto:
A. Diaľkové svetlá;
B. Tlmené svetlá;

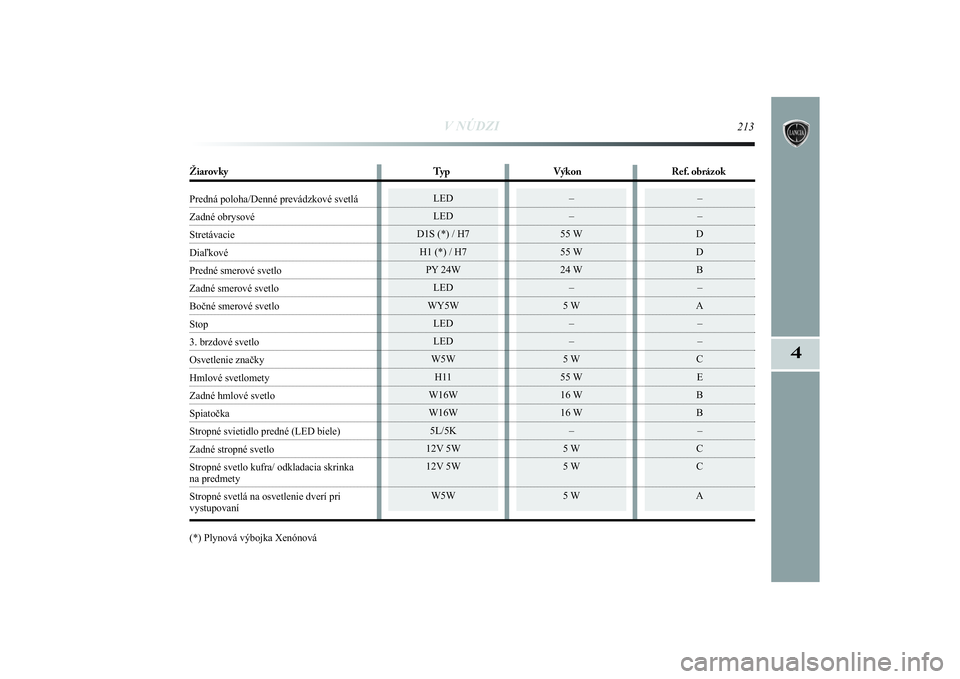

C. Smerové svetlá. STRETÁVACIE SVETLÁ
So žiarivkou
Pri výmene žiarovky postupujte nasledovne:
❍odložte ochranný kryt B-obr. 15;
❍uvoľnite pružinu na zachytenie žiarovky A-obr. 16;
❍odpojte elektrický konektor B;
❍vytiahnite žiarovku C a nahraďte ju;
❍namontujte novú žiarovku tak, aby sa zhodoval tvar ko-
vovej časti s drážkami na parabole svetlometu, potom
pripojte konektor B a upevnite pružinu na zachytenie žia-
rovky A;
❍namontujte správne ochranný kryt B-obr. 15.
obr. 15
L0E0154m
obr. 16
L0E0155m
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 214
