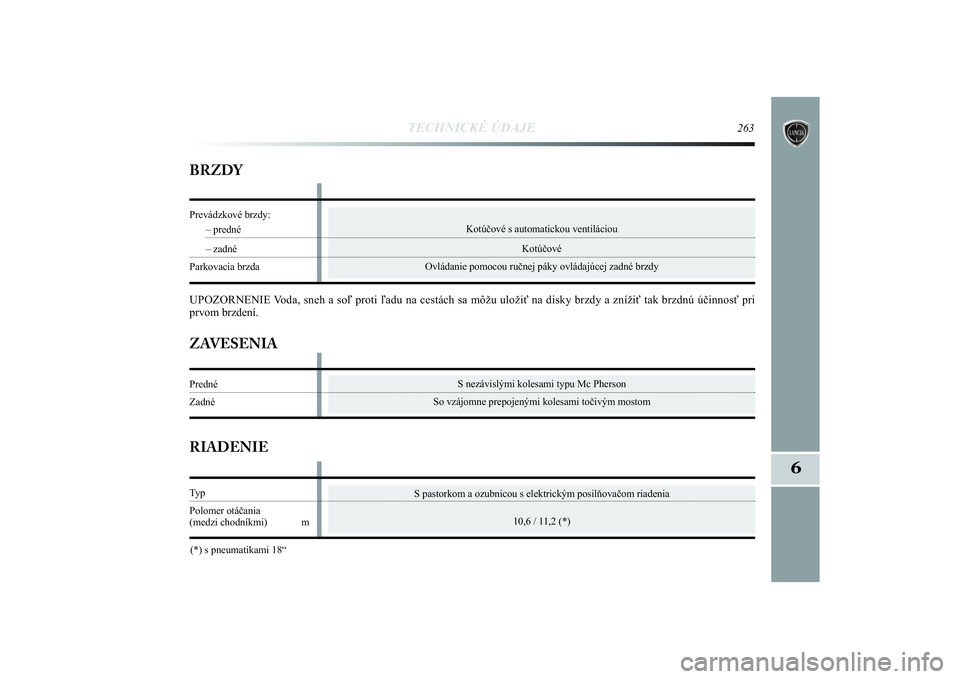

S nezávislými kolesami typu Mc Pherson
So vzájomne prepojenými kolesami točivým mostomKotúčové s automatickou ventiláciou
Kotúčové
Ovládanie pomocou ručnej páky ovládajúcej zadné brzdy
TECHNICKÉ ÚDAJE
263
6
BRZDYUPOZORNENIE Voda, sneh a soľ proti ľadu na cestách sa môžu uložiť na disky brzdy a znížiť tak brzdnú účinnosť pri
prvom brzdení.
S pastorkom a ozubnicou s elektrickým posilňovačom riadenia
10,6 / 11,2 (*)
ZAVESENIA
RIADENIE(*) s pneumatikami 18“ Prevádzkové brzdy:
– predné– zadné
Parkovacia brzdaPrednéZadnéTy p
Polomer otáčania (medzi chodníkmi) m
257-280 Delta SK 1ed 27/09/13 13.30 Pagina 263

264
TECHNICKÉ ÚDAJE

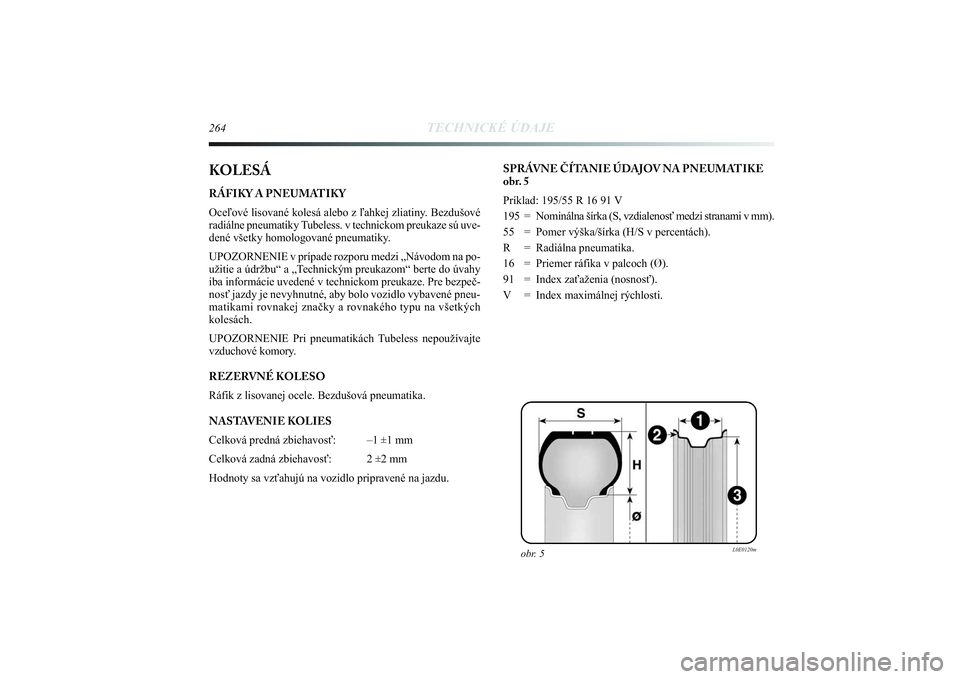

KOLESÁRÁFIKY A PNEUMATIKY
Oceľové lisované kolesá alebo z ľahkej zliatiny. Bezdušové
radiálne pneumatiky Tubeless. v technickom preukaze sú uve-
dené všetky homologované pneumatiky.
UPOZORNENIE v prípade rozporu medzi „Návodom na po-
užitie a údržbu“ a „Technickým preukazom“ berte do úvahy
iba informácie uvedené v technickom preukaze. Pre bezpeč-
nosť jazdy je nevyhnutné, aby bolo vozidlo vybavené pneu-
matikami rovnakej značky a rovnakého typu na všetkých
kolesách.
UPOZORNENIE Pri pneumatikách Tubeless nepoužívajte
vzduchové komory.
REZERVNÉ KOLESO
Ráfik z lisovanej ocele. Bezdušová pneumatika.
NASTAVENIE KOLIES
Celková predná zbiehavosť: –1
±1 mm
Celková zadná zbiehavosť: 2
±2 mm
Hodnoty sa vzťahujú na vozidlo pripravené na jazdu. SPRÁVNE ČÍTANIE ÚDAJOV NA PNEUMATIKE
obr. 5
Príklad: 195/55 R 16 91 V
195 = Nominálna šírka (S, vzdialenosť medzi stranami v mm).
55 = Pomer výška/šírka (H/S v percentách).
R = Radiálna pneumatika.
16 = Priemer ráfika v palcoch (Ø).
91 = Index zaťaženia (nosnosť).
V = Index maximálnej rýchlosti.
obr. 5
L0E0120m
257-280 Delta SK 1ed 27/09/13 13.30 Pagina 264

TECHNICKÉ ÚDAJE
265
6

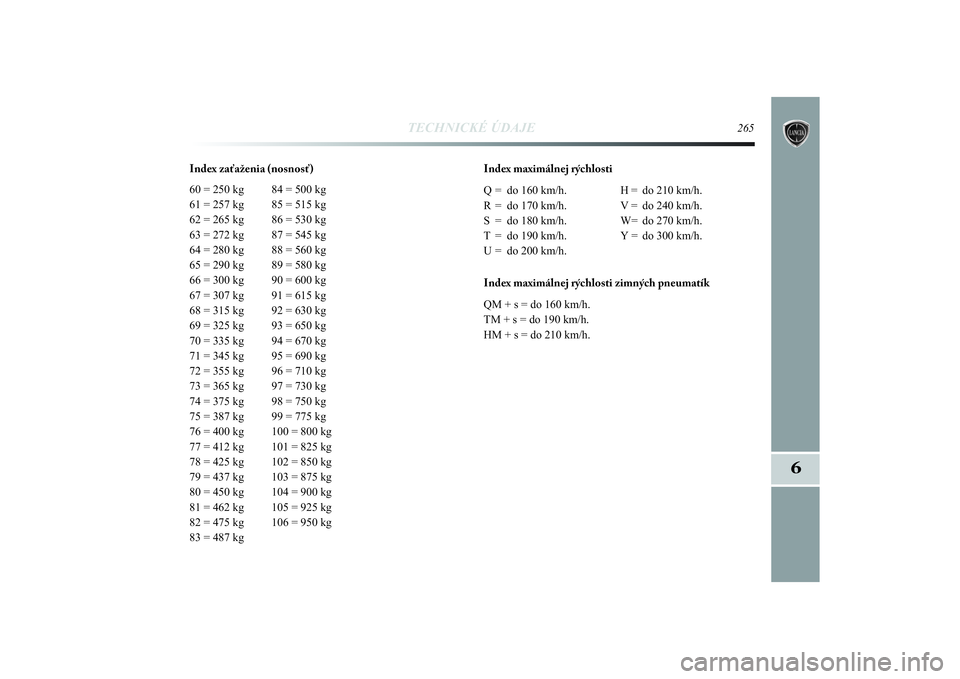

Index zaťaženia (nosnosť)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kgIndex maximálnej rýchlosti
Q = do 160 km/h. H = do 210 km/h.
R = do 170 km/h. V = do 240 km/h.
S = do 180 km/h. W= do 270 km/h.
T = do 190 km/h. Y = do 300 km/h.
U = do 200 km/h.
Index maximálnej rýchlosti zimných pneumatík
QM + s = do 160 km/h.
TM + s = do 190 km/h.
HM + s = do 210 km/h.
257-280 Delta SK 1ed 27/09/13 13.30 Pagina 265

266
TECHNICKÉ ÚDAJE

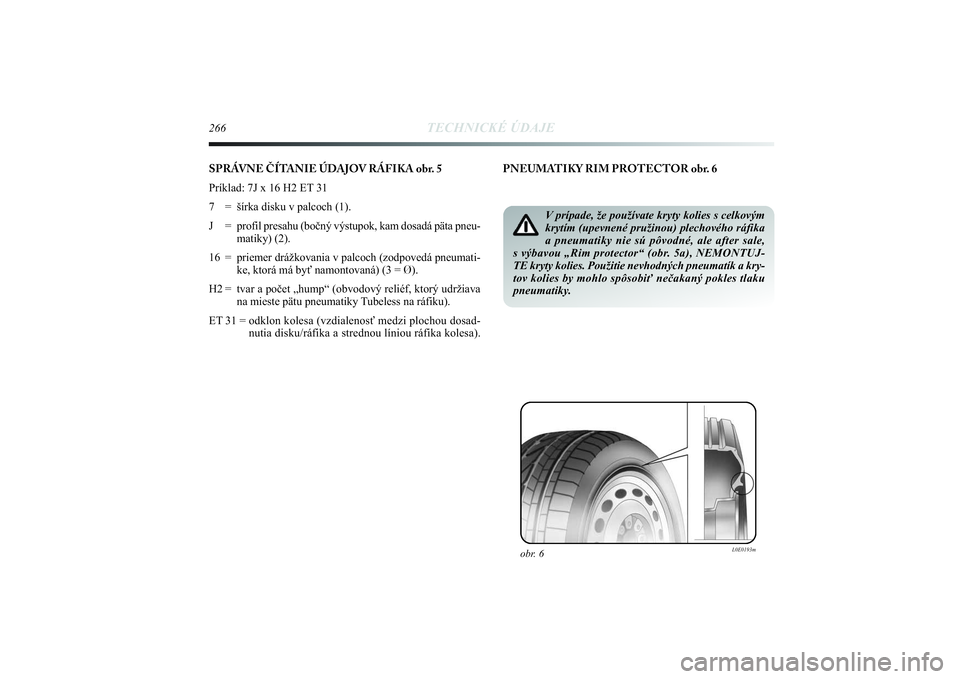

SPRÁVNE ČÍTANIE ÚDAJOV RÁFIKA obr. 5
Príklad: 7J x 16 H2 ET 31
7 = šírka disku v palcoch (1).
J = profil presahu (bočný výstupok, kam dosadá päta pneu-
matiky) (2).
16 = priemer drážkovania v palcoch (zodpovedá pneumati-
ke, ktorá má byť namontovaná) (3 = Ø).
H2 = tvar a počet „hump“ (obvodový reliéf, ktorý udržiava
na mieste pätu pneumatiky Tubeless na ráfiku).
ET 31 = odklon kolesa (vzdialenosť medzi plochou dosad-
nutia disku/ráfika a strednou líniou ráfika kolesa).
obr. 6
L0E0193m
PNEUMATIKY RIM PROTECTOR obr. 6
V prípade, že používate kryty kolies s celkovým
krytím (upevnené pružinou) plechového ráfika
a pneumatiky nie sú pôvodné, ale after sale,
s výbavou „Rim protector“ (obr. 5a), NEMONTUJ-
TE kryty kolies. Použitie nevhodných pneumatík a kry-
tov kolies by mohlo spôsobiť nečakaný pokles tlaku
pneumatiky.
257-280 Delta SK 1ed 27/09/13 13.30 Pagina 266

TECHNICKÉ ÚDAJE
267
6

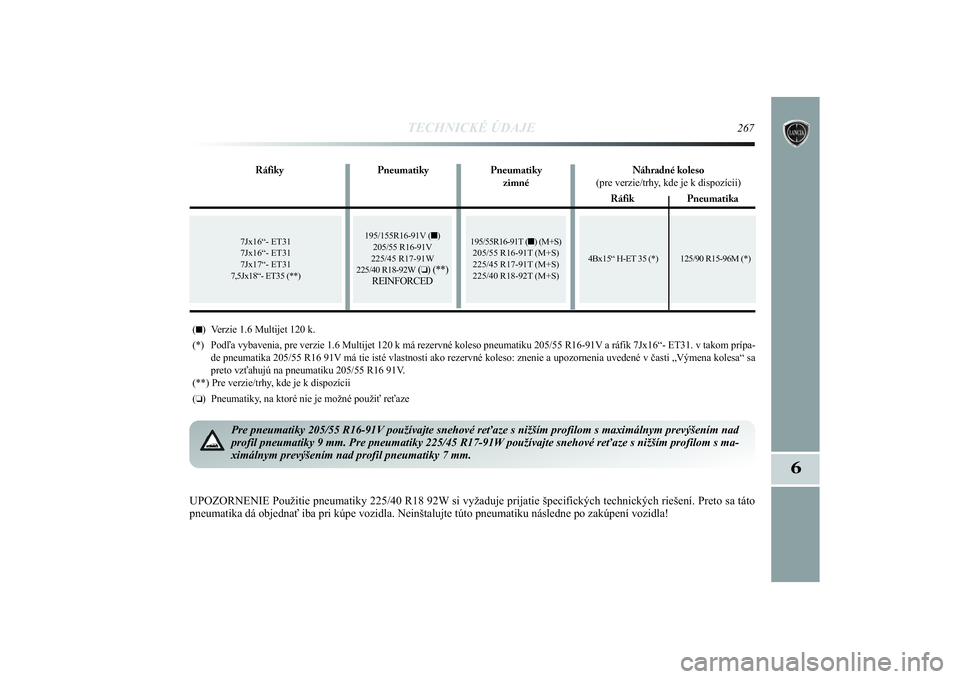

7Jx16“- ET31
7Jx16“- ET31
7Jx17“- ET31
7,5Jx18“- ET35 (**)
4Bx15“ H-ET 35 (*) 125/90 R15-96M (*)
(■) Verzie 1.6 Multijet 120 k.
(*) Podľa vybavenia, pre verzie 1.6 Multijet 120 k má rezervné koleso pneumatiku 205/55 R16-91V a ráfik 7Jx16“- ET31. v takom prípa-
de pneumatika 205/55 R16 91V má tie isté vlastnosti ako rezervné koleso: znenie a upozornenia uvedené v časti „Výmena kolesa“ sa
preto vzťahujú na pneumatiku 205/55 R16 91V.
(**) Pre verzie/trhy, kde je k dispozícii
(❏) Pneumatiky, na ktoré nie je možné použiť reťaze
Pre pneumatiky 205/55 R16-91V používajte snehové reťaze s nižším profilom s maximálnym prevýšením nad
profil pneumatiky 9 mm. Pre pneumatiky 225/45 R17-91W používajte snehové reťaze s nižším profilom s ma-
ximálnym prevýšením nad profil pneumatiky 7 mm.
UPOZORNENIE Použitie pneumatiky 225/40 R18 92W si vyžaduje prijatie špecifických technických riešení. Preto sa táto
pneumatika dá objednať iba pri kúpe vozidla. Neinštalujte túto pneumatiku následne po zakúpení vozidla!
195/155R16-91V (■)
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W
(❏) (**)
REINFORCED
195/55R16-91T (■) (M+S)
205/55 R16-91T (M+S)
225/45 R17-91T (M+S)
225/40 R18-92T (M+S)
Ráfiky Pneumatiky Pneumatiky Náhradné koleso
zimné(pre verzie/trhy, kde je k dispozícii)
Ráfik Pneumatika
257-280 Delta SK 1ed 27/09/13 13.30 Pagina 267

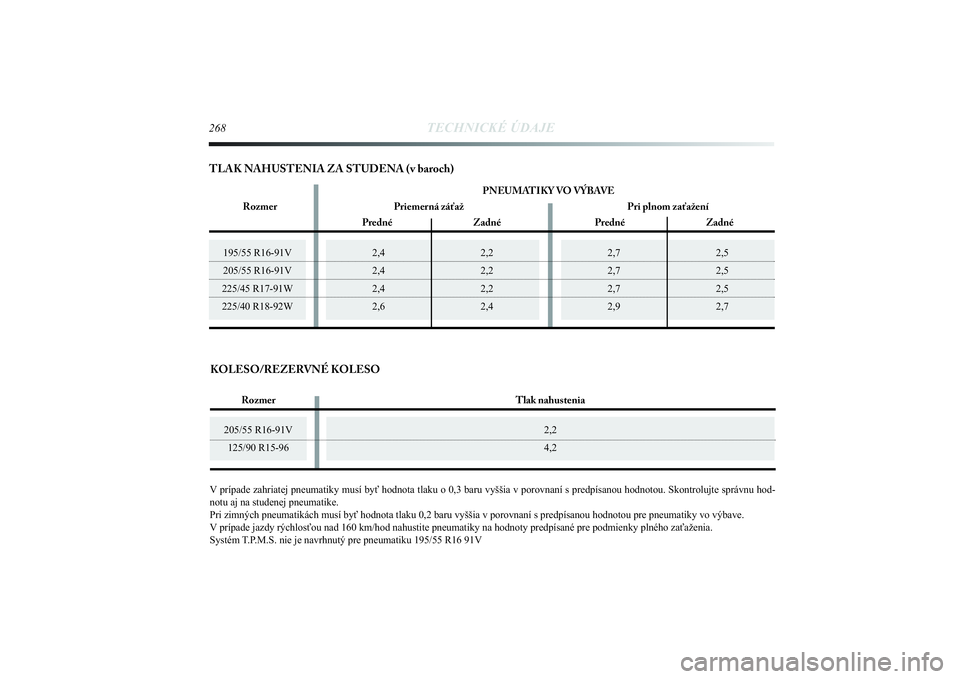

205/55 R16-91V
125/90 R15-96
2,2
4,2
KOLESO/REZERVNÉ KOLESO
2,7 2,5
2,7 2,5
2,7 2,5
2,9 2,7
195/55 R16-91V
205/55 R16-91V
225/45 R17-91W
225/40 R18-92W
268
TECHNICKÉ ÚDAJE
2,4 2,2
2,4 2,2
2,4 2,2
2,6 2,4
V prípade zahriatej pneumatiky musí byť hodnota tlaku o 0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hod-
notu aj na studenej pneumatike.
Pri zimných pneumatikách musí byť hodnota tlaku 0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky vo výbave.
V prípade jazdy rýchlosťou nad 160 km/hod nahustite pneumatiky na hodnoty predpísané pre podmienky plného zaťaženia.
Systém T.P.M.S. nie je navrhnutý pre pneumatiku 195/55 R16 91VTLAK NAHUSTENIA ZA STUDENA (v baroch)
PNEUMATIKY VO VÝBAVE
Rozmer Priemerná záťaž Pri plnom zaťažení
Predné Zadné Predné Zadné
Rozmer Tlak nahustenia
257-280 Delta SK 1ed 27/09/13 13.30 Pagina 268

TECHNICKÉ ÚDAJE
269
6
obr. 7
L0E0299m

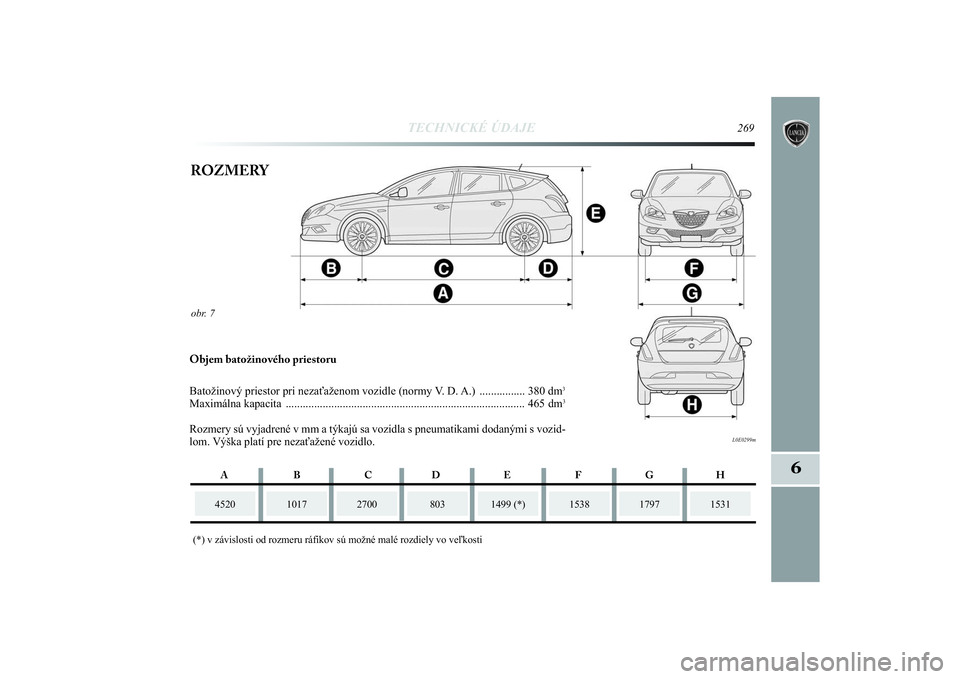

ROZMERY
4520
1017
2700
(*) v závislosti od rozmeru ráfikov sú možné malé rozdiely vo veľkosti
1499 (*)
1538
1531
Objem batožinového priestoru
Batožinový priestor pri nezaťaženom vozidle (normy V. D. A.) ................ 380 dm
3
Maximálna kapacita .................................................................................... 465 dm
3
Rozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozid-
lom. Výška platí pre nezaťažené vozidlo.
1797
ABCDEFGH
803
257-280 Delta SK 1ed 27/09/13 13.30 Pagina 269

270
TECHNICKÉ ÚDAJE
VÝKONYMaximálna povolená rýchlosť po zabehnutí vozidla.
1.6 Multijet 105 k: 186 km/h.
1.6 Multijet 120 k: 194 km/h.
