2014 Lancia Delta Návod na použitie a údržbu (in Slovak)

V NÚDZI
223
4
VÝMENA POISTIEKVŠEOBECNÉ INFORMÁCIE
Poistky chránia elektrické zariadenie tým, že sa spustia v prí-
pade poruchy alebo sa spustia priamo na zariadení. Ak teda
zariadenie nefunguje, treba overiť účinnosť príslušnej bez-
pečnostnej poistky: vodivý prvok A-obr. 37 nesmie byť pre-
rušený. v opačnom prípade je potrebné vymeniť vypálenú
žiarovku inou s rovnakým výkonom (tá istá farba).
B neporušená poistka
C poistka s prerušenou vodiacou časťou.
Na výmenu poistky používajte pinzetu D-obr. 37 zavesenú na
spojovacej skrinke.
Na odlíšení ochranných poistiek sa pridŕžajte tabuliek uve-
dených v nasledujúcich stranách.
obr. 37
L0E0085m
V prípade, že sa poistka opakovane vypáli, ob-
ráťte sa na Autorizovaný servis Lancia. Nikdy nenahrádzajte poškodenú poistku kovo-
vými drôtikmi ani iným materiálom. V žiadnom prípade nenahrádzajte poistku inou,
ktorá má vyšší počet ampérov; NEBEZPEČEN-
STVO POŽIARU. Ak sa všeobecná ochranná poistka (MEGA-
-FUSE, MIDI-FUSE, MAXI-FUSE) vybije, ob-
ráťte sa na Autorizovaný servis Lancia. Predtým, než vymeníte poistku, uistite sa, či ste
vybrali kľúč zo štartovacieho zariadenia a že ste
vypli a/alebo vytiahli všetky spotrebiče. Ak sa vybije všeobecná ochranná poistka bez-
pečnostných systémov (systém airbagov, brzdo-
vý systém), systémov motorových pohonných
jednotiek (systém motora, systém prevodovky), systému
aktívnych zavesení (pre verzie/trhy, kde je k dispozícii)
alebo systému riadenia, obráťte sa na Autorizovaný ser-
vis Lancia.
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 223

224
V NÚDZI

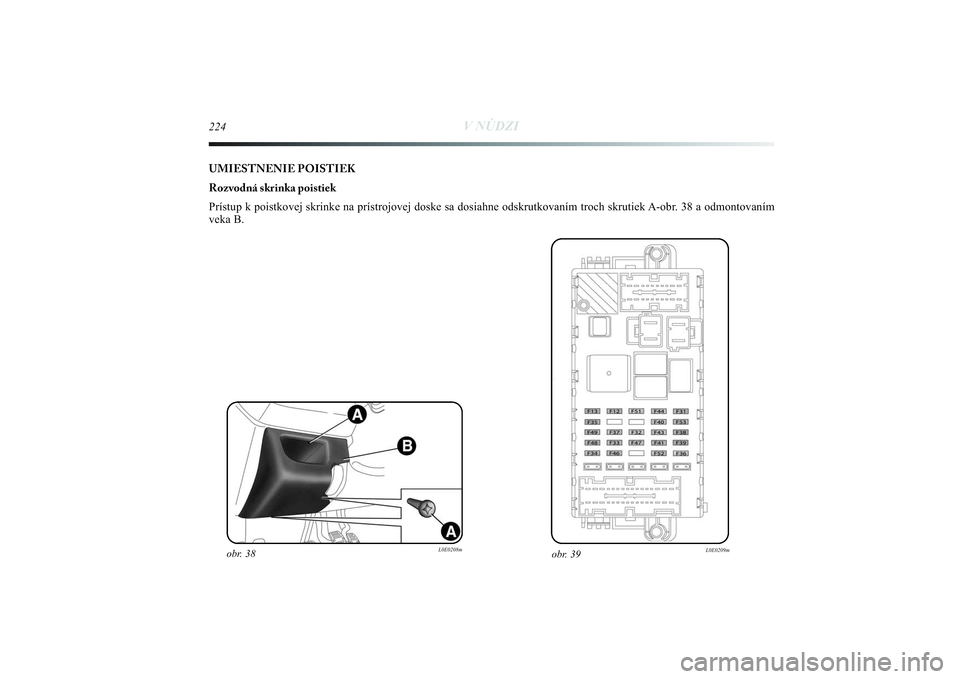

UMIESTNENIE POISTIEK
Rozvodná skrinka poistiek
Prístup k poistkovej skrinke na prístrojovej doske sa dosiahne odskrutkovaním troch skrutiek A-obr. 38 a odmontovaním
veka B.
obr. 38
L0E0208m
obr. 39
L0E0209m
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 224

V NÚDZI
225
4

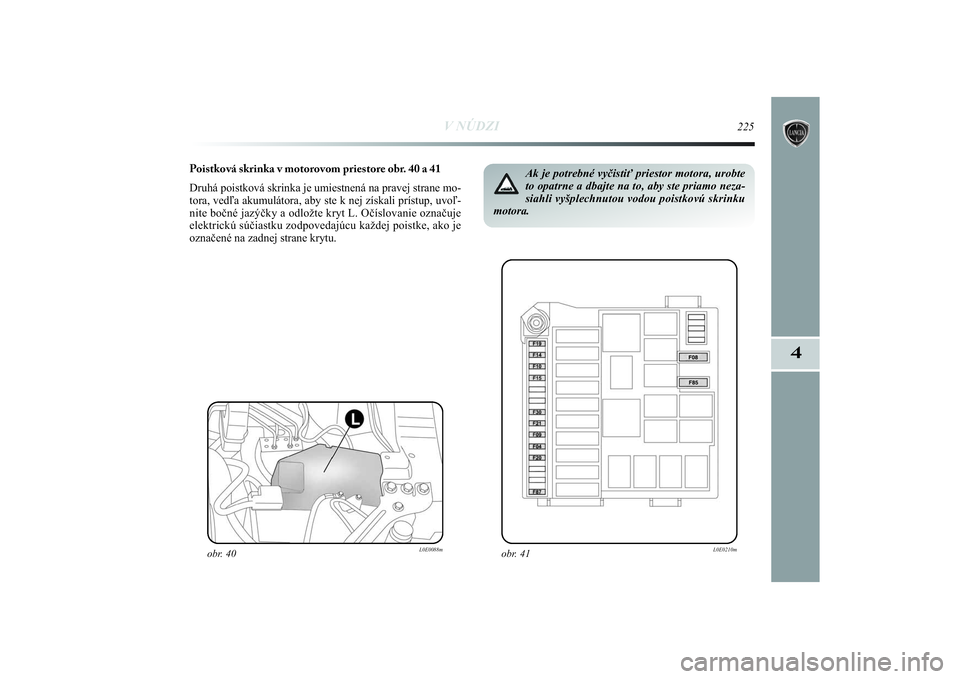

Poistková skrinka v motorovom priestore obr. 40 a 41
Druhá poistková skrinka je umiestnená na pravej strane mo-
tora, vedľa akumulátora, aby ste k nej získali prístup, uvoľ-
nite bočné jazýčky a odložte kryt L. Očíslovanie označuje
elektrickú súčiastku zodpovedajúcu každej poistke, ako je
označené na zadnej strane krytu.
obr. 40
L0E0088m
Ak je potrebné vyčistiť priestor motora, urobte
to opatrne a dbajte na to, aby ste priamo neza-
siahli vyšplechnutou vodou poistkovú skrinku
motora.
obr. 41
L0E0210m
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 225

226
V NÚDZI

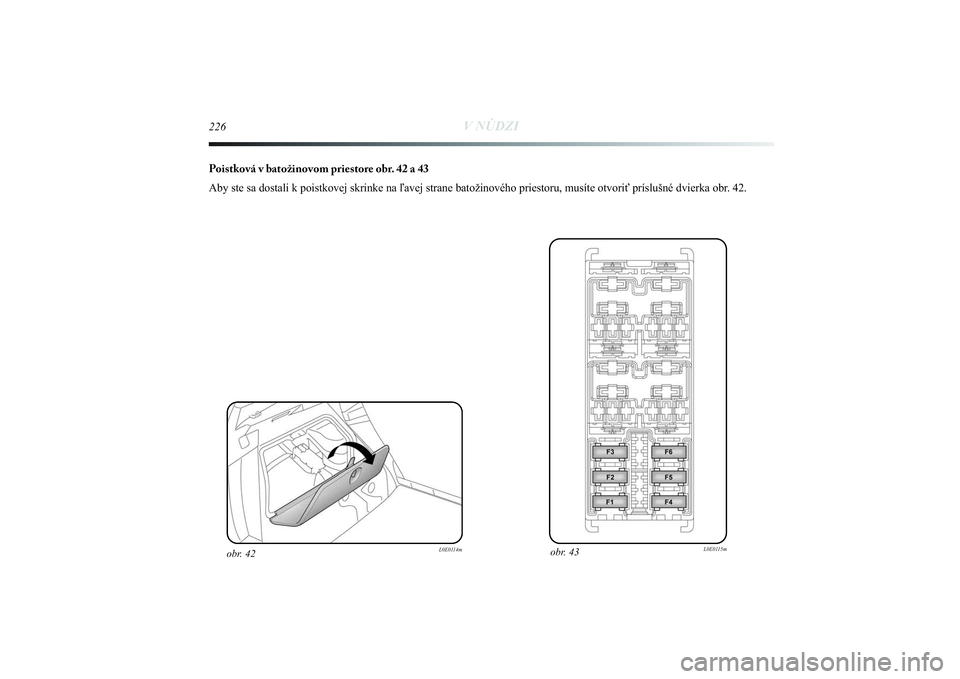

Poistková v batožinovom priestore obr. 42 a 43
Aby ste sa dostali k poistkovej skrinke na ľavej strane batožinového priestoru, musíte otvoriť príslušné dvierka obr. 42.
obr. 43
L0E0115m
obr. 42
L0E0114m
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 226

V NÚDZI
227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F41
7,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,5
39
39
39
39
39
39
39
39
39
39
39
39
39
39
SÚHRNNÁ TABUĽKA POISTIEKSPOTREBIČE POISTKA AMPÉRY OBRÁZOKPravé stretávacie svetloPravé stretávacie svetlo (výbojka Xenón) Stretávacie ľavé svetlo, korektor na vyváženie svetlometovĽavé stretávacie svetlo (výbojka Xenón) Cievka relé ventilátora klimatizačného zariadenia, palubný počítačZatváranie zadného ľavého oknaZatváranie zadného pravého okna
Svetlá spiatočky, cievky relé spínacej skrinky v priestore motora, ovládanie
brzdového pedála (kontakt bežne uzavretý), senzor prítomnosti vody v nafte, debimeter
Spínacia skrinka otvárania/zatvárania dverí, dvierka hrdla palivovej nádrže, dead lock, uvoľnenie zadných dverí
Tretie brzdové svetlo, prístrojová doska, uzol adaptačných svetiel, rozvodová skrinka na svetlomete s plynovým výbojom vľavo
Predné stropné svetlá, zadné stredné stropné svetlo, svetlá na tienidlách na strane
vodiča aj spolujazdca, svetlo v batožinovom priestore, svetlo v odkladacej skrinke (výbava Platinum s voliteľnou otváracou strechou)
Príprava na autorádio/rádionavigátor, Uzol Blue&Me
TM, sirénu alarmu, systém
alarmu na stropnom svetle, jednotka klimatizácie, riadiacu jednotku pre zisťovanie
tlaku v pneumatikách, konektor zásuvky diagnostiky, zadné stropné svetlá.Vyhrievané zadné sklo
Rozmrazovanie vonkajších elektrických spätných zrkadiel, rozmrazovače na predných ostrekovačoch
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 227

39
39
39
39
39
39
39
39
39
228
V NÚDZI
F43
F44
F46
F47
F48
F49
F51
F52
F53
30
15
20
20
20
5
5/7,5 (*)
15
7,5
SPOTREBIČE POISTKA AMPÉRY OBRÁZOK
Systém stieračov na ukazovateli smeru jazdy, systém dvojsmernej elektrickej pumpy na umývanie predného skla/zadného skla na ukazovateli smeru jazdyZapaľovač cigariet/zástrčka na prúd na tuneli, zástrčka v priestore kufraMotor otváracej strechyElektrické otváranie okna na strane vodičaElektrické otváranie okna spolujazdca
Panely s núdzovým ovládaním, napravo, naľavo a v strede (osvetlenie),
ovládače na volante (osvetlenie), ovládače na stropnom svetle prednom
(osvetlenie), riadiaca jednotka systému volumetrického alarmu,
systém elektrickej otváracej strechy (riadiaca jednotka, osvetlenie ovládačov),
dažďový/súmračný senzor, elektrochromatické zrkadlo, ovládače vyhrievania predných sedadiel, zásuvka AUX (osvetlenie)
Zapaľovač cigariet (osvetlenie), príprava na autorádio, ovládač Cruise Control,
Uzol Blue&Me
TM, Uzol parkovacích senzorov, senzor AQS,
skupina klimatizácie, nastavovanie vonkajších elektrických zrkadiel,
riadiaca jednotka pre zisťovanie tlaku v pneumatikách, Uzol udržiavania
jazdného pruhu, Uzol závesov a automatického tlmenia, tlačidlo Eco
(verzie s automatickou prevodovkou), svetlo na ovládaní automatickej
prevodovky, riadiaca jednotka na pravom svetlomete s plynovou výbojkouSystém stierača zadného oknaPrístrojová doska, smerovacie zadné svetlá
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 228

V NÚDZI
229
4
F08
F09
F10
F14
F15
F19
F30
F85
F1
F2
F3
F6
F4
F5
40
30
15
15
30
7,5
15
15
30
30
10
10
15
10
41
41
41
41
41
41
41
41
43
43
43
43
43
43
SPOTREBIČE POISTKA AMPÉRY OBRÁZOKElektrický ventilátor klimatizácieČerpadlo ostrekovača svetlometovZvukové výstražné zariadeniaDiaľkové svetláDoplnkový ohrievač PTC1Kompresor klimatizačného zariadeniaHmlovky/corneringPalivové čerpadloUzol posunu predného pravého sedadlaUzol posunu predného ľavého sedadlaVyhrievanie predného ľavého sedadlaVyhrievanie predného pravého sedadlaCentrála audio HI-FIReproduktor BASSBOX (systém HI-FI)
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 229

230
V NÚDZI

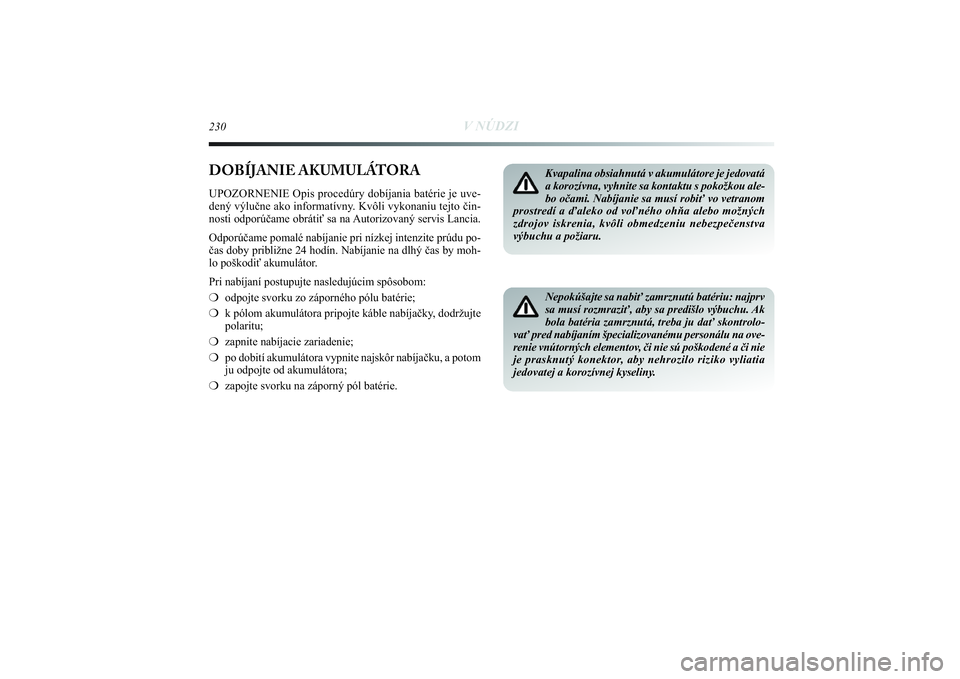

DOBÍJANIE AKUMULÁTORAUPOZORNENIE Opis procedúry dobíjania batérie je uve-
dený výlučne ako informatívny. Kvôli vykonaniu tejto čin-
nosti odporúčame obrátiť sa na Autorizovaný servis Lancia.
Odporúčame pomalé nabíjanie pri nízkej intenzite prúdu po-
čas doby približne 24 hodín. Nabíjanie na dlhý čas by moh-
lo poškodiť akumulátor.
Pri nabíjaní postupujte nasledujúcim spôsobom:
❍odpojte svorku zo záporného pólu batérie;
❍k pólom akumulátora pripojte káble nabíjačky, dodržujte
polaritu;
❍zapnite nabíjacie zariadenie;
❍po dobití akumulátora vypnite najskôr nabíjačku, a potom
ju odpojte od akumulátora;
❍zapojte svorku na záporný pól batérie.
Kvapalina obsiahnutá v akumulátore je jedovatá
a korozívna, vyhnite sa kontaktu s pokožkou ale-
bo očami. Nabíjanie sa musí robiť vo vetranom
prostredí a ďaleko od voľného ohňa alebo možných
zdrojov iskrenia, kvôli obmedzeniu nebezpečenstva
výbuchu a požiaru. Nepokúšajte sa nabiť zamrznutú batériu: najprv
sa musí rozmraziť, aby sa predišlo výbuchu. Ak
bola batéria zamrznutá, treba ju dať skontrolo-
vať pred nabíjaním špecializovanému personálu na ove-
renie vnútorných elementov, či nie sú poškodené a či nie
je prasknutý konektor, aby nehrozilo riziko vyliatia
jedovatej a korozívnej kyseliny.
195-232 Delta SK 1ed 27/09/13 13.19 Pagina 230
