2014 CITROEN C4 AIRCROSS Priručnik (in Serbian)

223
8
Provere






Manuelni menjač

Za održavanje menjača pogledajte
servisna i garantna knjižica.







''CVT'' menjač

Za održavanje ''CVT'' menjača,
pogledajte servisnu i garantnu
knjižicu.

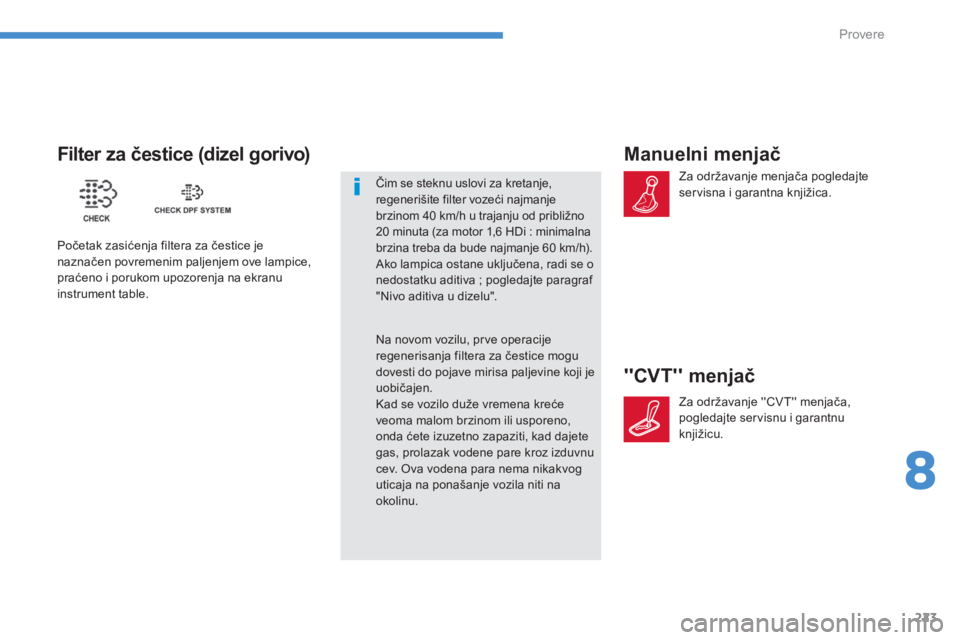

Filter za čestice (dizel gorivo)

Početak zasićenja filtera za čestice je
naznačen povremenim paljenjem ove lampice,
praćeno i porukom upozorenja na ekranu
instrument table. Čim se steknu uslovi za kretanje,
regenerišite filter vozeći najmanje
brzinom 40 km/h u trajanju od približno
20 minuta (za motor 1,6 HDi : minimalna
brzina treba da bude najmanje 60 km/h).
Ako lampica ostane uključena, radi se o
nedostatku aditiva ; pogledajte paragraf
"Nivo aditiva u dizelu".

Na novom vozilu, prve operacije
regenerisanja filtera za čestice mogu
dovesti do pojave mirisa paljevine koji je
uobičajen.
Kad se vozilo duže vremena kreće
veoma malom brzinom ili usporeno,
onda ćete izuzetno zapaziti, kad dajete
gas, prolazak vodene pare kroz izduvnu
cev. Ova vodena para nema nikakvog
uticaja na ponašanje vozila niti na
okolinu.

224
Provere
Istrošenost kočnica zavisi od stila
vožnje, posebno za vozila koja
se koriste u gradu, na kratkim
relacijama. Može se ukazati potreba
za proverom kočnica između dva
tehnička pregleda vozila.
















Kočione pločice

Za svaku informaciju o proveri stanja
istrošenosti kočionih diskova, obratite
se ser visnoj mreži CITROËN ili
stručnom servisu.


Stanje kočionih
diskova




















Parkirna kočnica


Potreba da se parkirna kočnica povuče
do samog kraja da bi funkcionisala, ili
konstatacija da je ovaj sistem izgubio
efikasnost, nalaže podešavanje i to
čak između dva tehnička pregleda.















Koristite samo proizvode preporučene
od strane CITROËN ili kvalitetne
proizvode sličnih karakteristika.
Da bi do maksimuma poboljšao rad tako
značajnog sistema kao što je kočioni
sistem, CITROËN odabira i predlaže
posebne proizvode.
Nakon pranja vozila, vlaga ili u zimskom
periodu mraz može se formirati na
kočionim diskovima i pločicama :
efikasnost kočnica može biti smanjenja.
Lagano delujte na kočnicu kako biste je
osušili i odmrzli.
Kontrolu ovog sistema treba da izvrši mreža
CITROËN ili stručni ser vis.
Pored curenja tečnosti iz sistema, pad nivoa
tečnosti za kočnice ukazuje na istrošenost
kočionih pločica.

9
225
Te h n ičke karakteristike


* Maksimalna snaga odgovara homologacijskim vrednostima, u skladu sa uslovima definisanim evropskim propisima (Direktiva 1999/99/CE).















Motori i menjači


.../S
: modeli opremljeni funkcijom Stop & Start (AS&G).
BENZINSKI MOTORI


1,6 L 115



2,0
L 150



Tipovi varijante verzije :
BU

...


NKZ7

NKZ7/S

NKZ0

NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Pogon


2WD



2WD



4WD



2WD



4WD


Zapremina (cm
3
)
1 590
1 998
Prečnik x hod (mm)
75 x 90
86 x 86


Maksimalna snaga* : standard CEE (kW)
86
113
Režim maks. snage (obrt /min)
6 000
6 000
Maksimalni obrtni momenat : standard CEE (Nm)
15 4
19 9
Režim maksimalnog obrta (obrt /min)
4 000
4 200
Gorivo
Bezolovno
Bezolovno
Katalizator
Da
Da

MENJAČI

Manuelni
(5 brzina)
Manuelni
(5 brzina)
CVT
(6 brzina)

ZAPREMINA ULJA (u litrima)











Motor (sa zamenom patrone )
4,2
4,3

226
Te h n ičke karakteristike

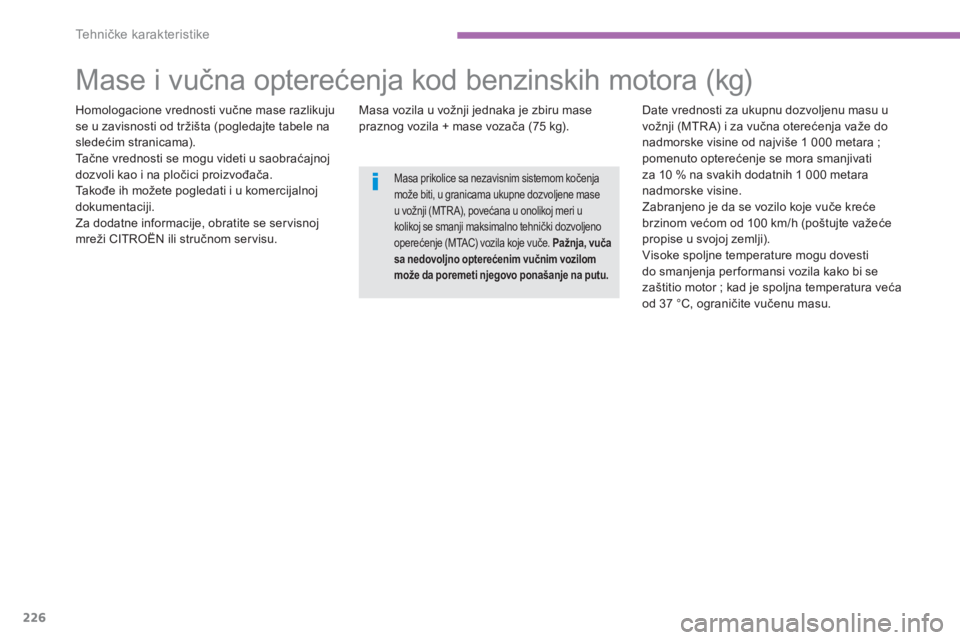

Mase i vučna opterećenja kod benzinskih motora (kg)


Homologacione vrednosti vučne mase razlikuju
se u zavisnosti od tržišta (pogledajte tabele na
sledećim stranicama).
Tačne vrednosti se mogu videti u saobraćajnoj
dozvoli kao i na pločici proizvođača.
Ta k ođe ih možete pogledati i u komercijalnoj
dokumentaciji.
Za dodatne informacije, obratite se ser visnoj
mreži CITROËN ili stručnom servisu.
Masa vozila u vožnji jednaka je zbiru mase
praznog vozila + mase vozača (75 kg).
Date vrednosti za ukupnu dozvoljenu masu u
vožnji (MTR A) i za vučna oterećenja važe do
nadmorske visine od najviše 1 000 metara ;
pomenuto opterećenje se mora smanjivati
za 10 % na svakih dodatnih 1 000 metara
nadmorske visine.
Zabranjeno je da se vozilo koje vuče kreće
brzinom većom od 100 km/h (poštujte važeće
propise u svojoj zemlji).
Visoke spoljne temperature mogu dovesti
do smanjenja per formansi vozila kako bi se
zaštitio motor ; kad je spoljna temperatura veća
od 37 °C, ograničite vučenu masu.



Masa prikolice sa nezavisnim sistemom kočenja
može biti, u granicama ukupne dozvoljene mase
u vožnji (MTR A), povećana u onolikoj meri u
kolikoj se smanji maksimalno tehnički dozvoljeno
operećenje (MTAC) vozila koje vuče. Pažnja,
vuča
sa nedovoljno opterećenim vučnim vozilom
može da poremeti njegovo ponašanje na putu.

9
227
Te h n ičke karakteristike


BENZINSKI MOTORI



1,6 L 115



Menjači



Ručni
(5 brzina)



Tipovi varijante verzije

:
BU...


NKZ0

NKZ0/S



Prenos



2WD




- Masa praznog vozila

1 310


- Masa u vožnji

1 385


- Maksimalno tehnički dozvoljeno opterećenje
(MTAC)
1 870


- Maksimalna tehnički dozvoljena težina
(MTAC) prilikom vuče
1 925


- Ukupna dozvoljena masa u vožnji (MTR A)
na nagibu 12 %
3 025


-
Prikolica sa nezavisnim sistemom kočenja (u granicama MTRA) na nagibu 10 % ili 12 %
1 100


- Prikolica bez nezavisnog sistema kočenja
685


- Preporučena težina na osovini
55

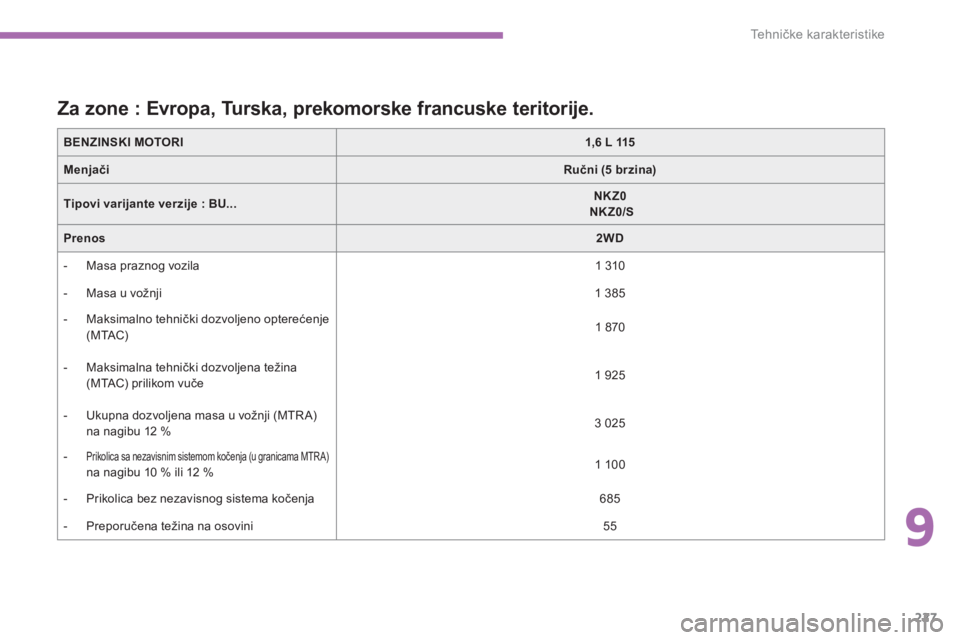

Za zone : Evropa, Turska, prekomorske francuske teritorije.

228
Te h n ičke karakteristike

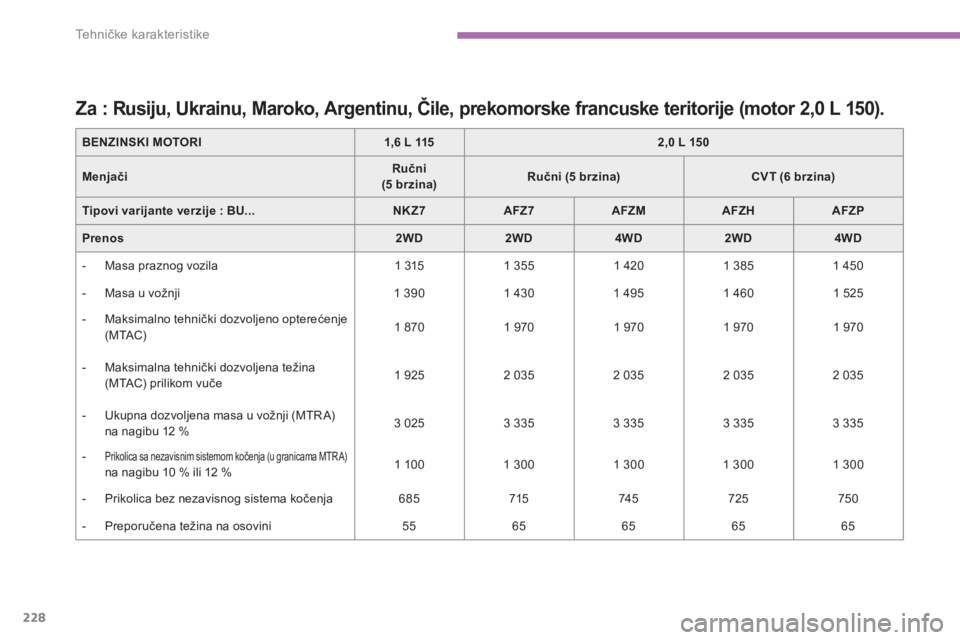

Za : Rusiju, Ukrainu, Maroko, Argentinu, Čile, prekomorske francuske teritorije (motor 2,0 L 150).


BENZINSKI MOTORI


1,6 L 115



2,0 L 150



Menjači


Ručni

(5 brzina)



Ručni
(5 brzina)



CVT (6 brzina)



Tipovi varijante verzije

:
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Prenos


2WD



2WD



4WD



2WD



4WD




- Masa praznog vozila
1 315
1 355
1 420
1 385
1 450


- Masa u vožnji
1 390
1 430
1 495
1 460
1 525


- Maksimalno tehnički dozvoljeno opterećenje
(MTAC)
1 870
1 970
1 970

1 970
1 970


- Maksimalna tehnički dozvoljena težina
(MTAC) prilikom vuče
1 925
2 035
2 035
2 035
2 035


- Ukupna dozvoljena masa u vožnji (MTR A)
na nagibu 12 %
3 025
3 335
3 335
3 335
3 335


-
Prikolica sa nezavisnim sistemom kočenja (u granicama MTRA) na nagibu 10 % ili 12 %
1 100
1 300
1 300
1 300
1 300


- Prikolica bez nezavisnog sistema kočenja
685
715
74 5
725
750


- Preporučena težina na osovini
55
65
65
65
65

9
229
Te h n ičke karakteristike

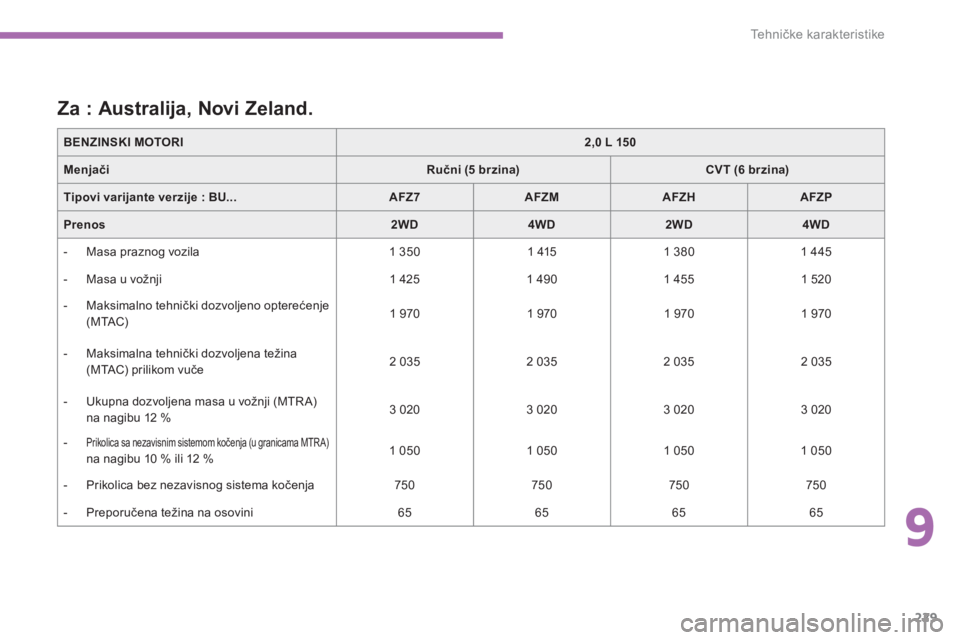

Za : Australija, Novi Zeland.


BENZINSKI MOTORI



2,0 L 150



Menjači


Ručni
(5 brzina)



CVT (6 brzina)



Tipovi varijante verzije

:
BU...


AFZ7



AFZM



AFZH



AFZP



Prenos


2WD



4WD



2WD



4WD




- Masa praznog vozila
1 350
1 415
1 380
1 445


- Masa u vožnji
1 425
1 490
1 455
1 520


- Maksimalno tehnički dozvoljeno opterećenje
(MTAC)
1 970
1 970
1 970
1 970


- Maksimalna tehnički dozvoljena težina
(MTAC) prilikom vuče
2 035
2 035
2 035
2 035


- Ukupna dozvoljena masa u vožnji (MTR A)
na nagibu 12 %
3 020
3 020
3 020
3 020


-
Prikolica sa nezavisnim sistemom kočenja (u granicama MTRA) na nagibu 10 % ili 12 %
1 050
1 050
1 050
1 050


- Prikolica bez nezavisnog sistema kočenja
750
750
750
750


- Preporučena težina na osovini
65
65
65
65

230
Te h n ičke karakteristike

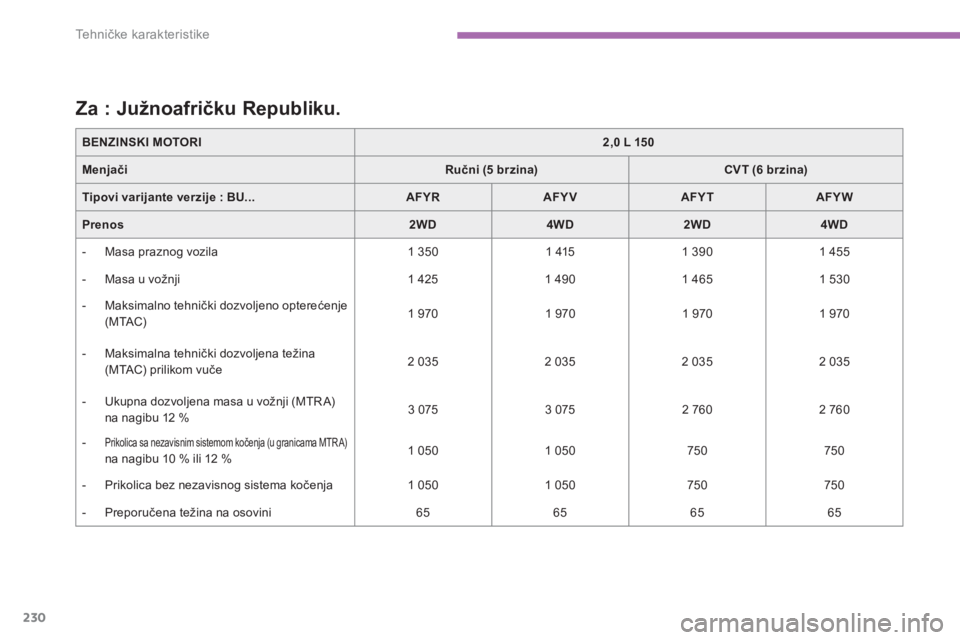

Za : Južnoafričku Republiku.


BENZINSKI MOTORI



2,0 L 150



Menjači


Ručni
(5 brzina)



CVT (6 brzina)



Tipovi varijante verzije

:
BU...


AFYR



AFYV



AFYT



AFYW



Prenos


2WD



4WD



2WD



4WD




- Masa praznog vozila
1 350
1 415
1 390
1 455


- Masa u vožnji
1 425
1 490
1 465
1 530


- Maksimalno tehnički dozvoljeno opterećenje
(MTAC)
1 970
1 970
1 970
1 970


- Maksimalna tehnički dozvoljena težina
(MTAC) prilikom vuče
2 035
2 035
2 035
2 035


- Ukupna dozvoljena masa u vožnji (MTR A)
na nagibu 12 %
3 075
3 075
2 760
2 760


-
Prikolica sa nezavisnim sistemom kočenja (u granicama MTRA) na nagibu 10 % ili 12 %
1 050
1 050
750
750


- Prikolica bez nezavisnog sistema kočenja
1 050
1 050
750
750


- Preporučena težina na osovini
65
65
65
65
