2014 CITROEN BERLINGO MULTISPACE Návod na použití (in Czech)

2
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
31
PŘIPRAVENI k ODJEZDU
Kontrolka je signalizuje Řešení - akce
Čelní / boční
airbag blikající
nebo trvale
rozsvícená.
závadu nafukovacího vaku. Nechte bezodkladně zkontrolovat systém v
servisní síti CITROËN nebo v jiném odborném
servisu. Kapitola 4, část „Nafukovací vaky“.
Neutralizace
čelního
airbagu
spolujezdce rozsvícená. záměrnou deaktivaci tohoto
airbagu z důvodu montáže
dětské sedačky v poloze
zády ke směru jízdy. Kapitola 4, část „Nafukovací vaky - děti na
palubě“.
Minimální
zásoba paliva rozsvícená
a ručička
palivoměru
je v červené
zóně.
Při prvním rozsvícení zbývá
v nádrži přibližně 8 litrů
paliva, v závislosti na stylu
jízdy a typu motoru. Abyste zabránili úplnému vyčerpání nádrže,
doplňte palivo co nejdříve.
Tato kontrolka se rozsvítí po každém zapnutí
zapalování až do chvíle, kdy bude do nádrže
doplněno dostatečné množství paliva.
Objem nádrže: přibližně 60 litrů.
Nikdy nejezděte až do úplného vypotřebování nádrže, může to
poškodit systém pro omezování emisí a vstřikovací systém.
blikající.
vypnutí přívodu paliva po
velkém nárazu. Obnovte přívod paliva. Kapitola 6, část „Palivo“.

Systém
snižování
emisí škodlivin
EOBD blikající
nebo trvale
rozsvícená. závadu systému. Hrozí nebezpečí poškození katalyzátoru. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu.
Dobíjení
akumulátoru rozsvícená.
závadu dobíjecího obvodu. Zkontrolujte svorky akumulátoru, … Kapitola 7,
část „Akumulátor“.
blikající. uspání aktivních funkcí
(úsporný režim). Kapitola 7, část „Akumulátor“.
trvale rozsvícená
i přes provedené
kontroly. vadný obvod, poruchu
zapalování nebo
vstřikování. Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.

+
ABS
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014

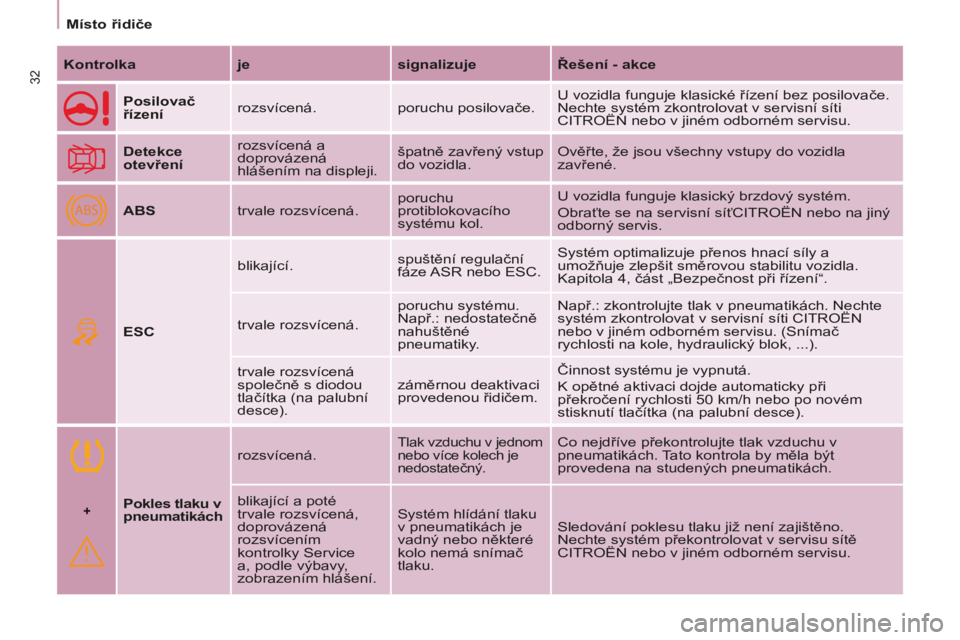

32 Kontrolka je signalizuje Řešení - akce
Posilovač
řízení rozsvícená.
poruchu posilovače. U vozidla funguje klasické řízení bez posilovače.
Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.
Detekce
otevření rozsvícená a
doprovázená
hlášením na displeji. špatně zavřený vstup
do vozidla.
Ověřte, že jsou všechny vstupy do vozidla
zavřené.
ABS trvale rozsvícená. poruchu
protiblokovacího
systému kol. U vozidla funguje klasický brzdový systém.
Obraťte se na servisní síťCITROËN nebo na jiný
odborný servis.
ESC blikající.
spuštění regulační
fáze ASR nebo ESC. Systém optimalizuje přenos hnací síly a
umožňuje zlepšit směrovou stabilitu vozidla.
Kapitola 4, část „Bezpečnost při řízení“.
trvale rozsvícená. poruchu systému.
Např.: nedostatečně
nahuštěné
pneumatiky. Např.: zkontrolujte tlak v pneumatikách. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu. (Snímač
rychlosti na kole, hydraulický blok, ...).
trvale rozsvícená
společně s diodou
tlačítka (na palubní
desce). záměrnou deaktivaci
provedenou řidičem. Činnost systému je vypnutá.
K opětné aktivaci dojde automaticky při
překročení rychlosti 50 km/h nebo po novém
stisknutí tlačítka (na palubní desce).
Pokles tlaku v
pneumatikách
rozsvícená.
Tlak vzduchu v jednom
nebo více kolech je
nedostatečný. Co nejdříve překontrolujte tlak vzduchu v
pneumatikách. Tato kontrola by měla být
provedena na studených pneumatikách.
blikající a poté
trvale rozsvícená,
doprovázená
rozsvícením
kontrolky Service
a, podle výbavy,
zobrazením hlášení. Systém hlídání tlaku
v pneumatikách je
vadný nebo některé
kolo nemá snímač
tlaku.
Sledování poklesu tlaku již není zajištěno.
Nechte systém překontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.

2
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
33
PŘIPRAVENI k ODJEZDU
Kontrolka je signalizuje Řešení - akce
Filtr pevných
částic rozsvícená. poruchu systému fi ltru
pevných částic (hladina
aditiva do nafty, nebezpečí
zanesení fi ltru, ...). Nechte zkontrolovat fi ltr v servisní síti CITROËN
nebo v jiném odborném servisu. Kapitola 6, část
„Hladiny náplní“.
Potkávací
světla / Denní
světla
rozsvícená. ruční zapnutí nebo
automatické rozsvícení.
Otočte prstenec ovladače světel do druhé polohy.
rozsvícení potkávacích
světel automaticky při
zapnutí zapalování: tzv.
denní světla (podle země
prodeje). Kapitola 3, část „Ovladače u volantu“.
Dálková
světla přitažení ovladače směrem
k volantu. Pro návrat na potkávací světla znovu přitáhněte
ovladač směrem k volantu.
Směrová
světla blikající se
zvukovým
signálem. indikaci změny směru
ovladačem směrových
světel vlevo pod volantem.
Doprava: přepněte ovladač směrem nahoru.
Doleva: přepněte ovladač směrem dolů.
Přední
mlhové
světlomety rozsvícená.
ruční zapnutí. Mlhové světlomety fungují, jen když jsou
rozsvícena obrysová nebo potkávací světla.
Zadní mlhová
světla rozsvícená.
ruční zapnutí. Světla do mlhy fungují, jen když jsou rozsvícená
obrysová nebo potkávací světla. Za podmínek
normální viditelnosti tato světla vypněte, abyste
se nedopustili dopravního přestupku. „Jejich
červené světlo oslňuje.“

Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
34
Kontrolka na displeji je signalizuje Řešení - akce
Regulátor
rychlosti rozvícená.
volbu režimu regulace. Ruční zapnutí. Kapitola 3, část „Ovladače u
volantu“.
Omezovač
rychlosti rozvícená.
volbu režimu omezování. Ruční zapnutí. Kapitola 3, část „Ovladače u
volantu“.
Ukazatel
změny
rychlostního
stupně rozvícená.
doporučení nezávislé na
vozovce a hustotě silničního
provozu. Pro snížení spotřeby zařaďte u mechanické
převodovky vhodný rychlostní stupeň. Je na
zodpovědnosti řidiče, zda se podle doporučení
zachová či nikoliv.
Žhavení
naftového
motoru rozsvícená.
meteorologické podmínky
vyžadující předžhavení. Před zapnutím startéru vyčkejte na zhasnutí
kontrolky.
Přítomnost
vody ve fi ltru
nafty rozvícená a
doprovázená
hlášením na
displeji.
vodu ve fi ltru nafty. Nechte bezodkladně vyčistit fi ltr v servisní síti
CITROËN nebo v jiném odborném servisu.
Kapitola 6, část „Kontroly“.
Podle země prodeje.
Klíč
symbolizující
údržbu rozvícená.
blížící se lhůtu pro
provedení údržby vozidla. Vyhledejte si seznam kontrol v dokumentu
Servisní a záruční knížka. Nechte provést
prohlídku vozidla v servisní síti CITROËN nebo v
jiném odborném servisu.
Čas blikající. seřizování hodin. Použijte levé tlačítko na přístrojové desce.
Kapitola 2, začátek části „Místo řidiče“.

2
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
35
PŘIPRAVENI k ODJEZDU
PALIVOMĚR TEPLOTA CHLADICÍ
KAPALINY
Ručička před červenou zónou:
normální činnost.
Při ztížených provozních podmínkách
nebo za velmi teplého počasí se může
ručička přiblížit k červeným dílkům
stupnice. Co je třeba udělat, jestliže ručička
přejde do červené zóny :
Zpomalte nebo nechte motor běžet na
volnoběžné otáčky.
Co učinit, jestliže se rozsvítí kontrolka:

- okamžitě zastavte a vypněte zapalování. Ventilátor chlazení
může ještě po určitou dobu běžet
(přibližně 10 minut),
- před ověřováním hladiny chladicí kapaliny nechejte motor
vychladnout a v případě potřeby
poté kapalinu doplňte.
Protože je chladicí okruh pod tlakem,
řiďte se následujícími pokyny, abyste
předešli nebezpečí popálení:
- po zastavení motoru počkejte před zahájením zásahu nejméně jednu
hodinu,
- povolte nejprve uzávěr o 1/4 otáčky, aby mohl klesnout tlak,
- po klesnutí tlaku zkontrolujte hladinu v expanzní nádobce,
- v případě potřeby sejměte uzávěr pro doplnění kapaliny.
Jestliže zůstane ručička v červené
zóně, nechte provést kontrolu v servisu
sítě CITROËN nebo v jiném odborném
servisu.
Viz rubrika 6, část "Hladiny
náplní".
Bližší informace naleznete v
rubrice 6, v části "Palivo".
Hladina paliva je testována při každém
otočení klíče ve spínací skříňce do
polohy "Zapalování".
Palivoměr signalizuje :
- 1: nádrž o objemu přibližně 60 litrů
je plná.
- 0: v nádrži je minimální zásoba, kontrolka nepřetržitě svítí. Zásoba
paliva v okamžiku první výstrahy je
přibližně 8 litrů.

Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
36
SNIŽOVÁNÍ OBSAHU ŠKODLIVIN
EOBD (European On Board
Diagnosis) je evropský
systém palubní diagnostiky,
který kromě jiného
splňuje požadavky norem
stanovujících limity emisí:
- CO (oxidu uhelnatého),
- HC (nespálených uhlovodíků),
- NOx (oxidů dusíku) nebo částic, detektovaných kyslíkovými
sondami, umístěnými na vstupu a
na výstupu z katalyzátorů.
Řidič je upozorněn na případnou
poruchu zařízení na snižování obsahu
škodlivin ve výfukových plynech
rozsvícením této specifi cké kontrolky
na přístrojové desce.
Hrozí nebezpečí poškození
katalyzátoru. Nechte systém
zkontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.
DETEKCE POKLESU TLAKU
Systém umožňující
automatickou kontrolu
tlaku vzduchu v
pneumatikách za jízdy.
Systém kontroluje
průběžně tlak ve čtyřech
pneumatikách, jakmile se vozidlo
pohybuje.
Snímače tlaku jsou umístěny ve
ventilku každé pneumatiky (kromě
rezervního kola).
Systém spouští výstrahu, jakmile
zaznamená pokles tlaku v jedné nebo
více pneumatikách.
Systém detekce poklesu tlaku
je pomocníkem při řízení,
nenahrazuje však pozornost a
zodpovědnost řidiče. Tento systém rovněž neruší
potřebu kontroly tlaku vzduchu v
pneumatikách (včetně rezervního
kola), jednou měsíčně a před každou
delší cestou.
Jízda s podhuštěnými pneumatikami
zhoršuje jízdní vlastnosti vozidla,
prodlužuje brzdnou dráhu, způsobuje
nadměrné opotřebení pneumatik,
zejména za ztížených podmínek (velké
zatížení, vysoká rychlost, dlouhá jízda).
Jízda s podhuštěnými
pneumatikami zvyšuje spotřebu
paliva.
Hodnoty tlaku huštění předepsané
pro Vaše vozidlo jsou uvedeny
na štítku pneumatik (viz kapitola
"Identifi kační prvky").
Kontrola tlaku huštění musí být
prováděna "za studena" (vozidlo
stojí déle než 1 hodinu nebo po jízdě
na vzdálenost maximálně 10 km
omezenou rychlostí). V opačném
případě zvyšte hodnotu uvedenou na
štítku o 0,3 baru.

2
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
37
PŘIPRAVENI k ODJEZDU
Výstraha bude v platnosti až do
dohuštění kol, provedení opravy
nebo výměny dotčené pneumatiky
nebo pneumatik.
Rezervní kolo (typu "na dojetí" nebo
s plechovým ráfkem) není vybaveno
snímačem.
Poruchy funkce
Výstraha na pokles tlaku
Ztráta tlaku není vždy viditelná
jako deformace tvaru pneumatiky.
Nespoléhejte se proto na pouhou
vizuální kontrolu.
Je dána trvalým rozsvícením
této kontrolky, spolu se
zvukovým signálem a, podle
výbavy, zobrazením hlášení na
displeji. Blikání a poté rozsvícení
kontrolky poklesu tlaku spolu s
rozsvícením kontrolky "Service"
a, podle výbavy, zobrazení
hlášení, znamená závadu systému.
V takovém případě již dohled na
tlakem v pneumatikách není zajištěn.
V případě anomálie zjištěné na jediné
pneumatice umožňuje piktogram
nebo text zobrazeného hlášení, podle
vybavení, tuto identifi kovat.
- Snižte neprodleně rychlost, předejděte prudkým pohybům
volantem a intenzívnímu brzdění.
- Zastavte, jakmile to podmínky provozu umožní.
- V případě průrazu použijte sadu pro dočasnou opravu pneumatiky
nebo rezervní kolo (podle výbavy),
nebo
- pokud máte kompresor, například ten, který je součástí sady pro
dočasnou opravu pneumatiky,
zkontrolujte za studena tlak ve
všech čtyřech pneumatikách,
nebo
- pokud není možno provést takovou kontrolu neprodleně, pokračujte v
jízdě opatrně sníženou rychlostí. Tato výstraha se zobrazí rovněž v
případě, je-li alespoň jedno kolo
bez snímače (např. po montáži
rezervního kola typu "na dojetí" nebo s
plechovým ráfkem).
Obraťte se na servis sítě CITROËN
nebo na jiný odborný servis, aby
systém překontroloval nebo aby po
proražení kola namontoval pneumatiku
na původní ráfek, vybavený snímačem.

Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
38
UKAZATEL ÚDRŽBY
Sleduje interval mezi prohlídkami v
závislosti na používání vozidla. Počet kilometrů do údržby vyšší než
1 000 km
Příklad: do příští prohlídky Vám zbývá
ujet 4 800 km. Po dobu několika
sekund od zapnutí zapalování svítí na
ukazateli:
Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se
vrátí ukazatel ujetých kilometrů do své
funkce a udává celkový a denní počet
ujetých kilometrů.
Počet kilometrů do údržby menší
než 1 000 km
Při každém zapnutí zapalování bliká po dobu
několika sekund klíč symbolizující údržbu a
zobrazí se počet zbývajících kilometrů:
Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se
vrátí ukazatel ujetých kilometrů do
své normální funkce, ale symbol klíče
zůstane svítit. Signalizuje tak, že je
třeba v nejbližší době naplánovat
provedení prohlídky.
Lhůta pro provedení údržby je překročena Funkce
Po zapnutí zapalování se na několik
sekund rozsvítí klíč symbolizující
údržbu a na ukazateli celkově ujetých
kilometrů se zobrazí počet kilometrů
(zaokrouhleně), které zbývají do příští
prohlídky.
Intervaly prohlídek jsou počítány od
posledního vynulování ukazatele.
Interval je stanoven dvěma parametry:
- počet ujetých kilometrů,
- doba uplynulá od poslední
prohlídky.
Parametr uplynulé doby může
převážit nad parametrem ujetých
km, v závislosti na způsobu
používání vozidla. Když je motor v chodu, klíč
symbolizující údržbu svítí, dokud
není provedena prohlídka.
Při každém zapnutí zapalování
bliká po dobu několika sekund
klíč symbolizující údržbu a
zobrazí se počet překročených
kilometrů.
