2014 CITROEN BERLINGO MULTISPACE servis

Berlingo-2-VP-papier_cs_Chap00a_Sommaire_ed01-2014
Montáž elektrického vybavení nebo
doplňků, které nejsou v nabídce společnosti
CITROËN, může způsobit poruchu
elektronického systému vozidla. Mějte,
prosíme, toto upozornění na paměti a
obraťte se na zástupce značky CITROËN
pro získání informací o kompletní řadě
doporučených prvků výbavy a doplňků.
Přejete-li si nechat provést na vozidle
nějaký zásah, obraťte se na kvalifi kovanou
autodílnu, která má potřebné znalosti a
vybavení. Servisní síť CITROËN poskytuje
odborné a kvalitní služby.
V jednotlivých kapitolách Vás následující symboly
upozorňují na informace dle jejich závažnosti:
Citroën nabízí na celém světě
bohatou modelovou řadu vozidel,
spojující nejnovější technologie a inovace
s moderním a kreativním pojetím cestování.
Děkujeme vám za nákup tohoto vozidla a současně vám
blahopřejeme k vašemu výběru.
Šťastnou cestu.
PŘEDSTAVENÍ
Cestování se znalostí veškeré výbavy,
způsobů ovládání systémů a možností nastavení
bude mnohem pohodlnější a příjemnější.
Vás směruje ke kapitole a části, která
obsahuje podrobné informace o
funkci.
Vás upozorňuje na důležitou
informaci, související s používáním
vybavení.
Vás upozorňuje na informaci důležitou
pro bezpečnost osob a vybavení ve
vozidle.

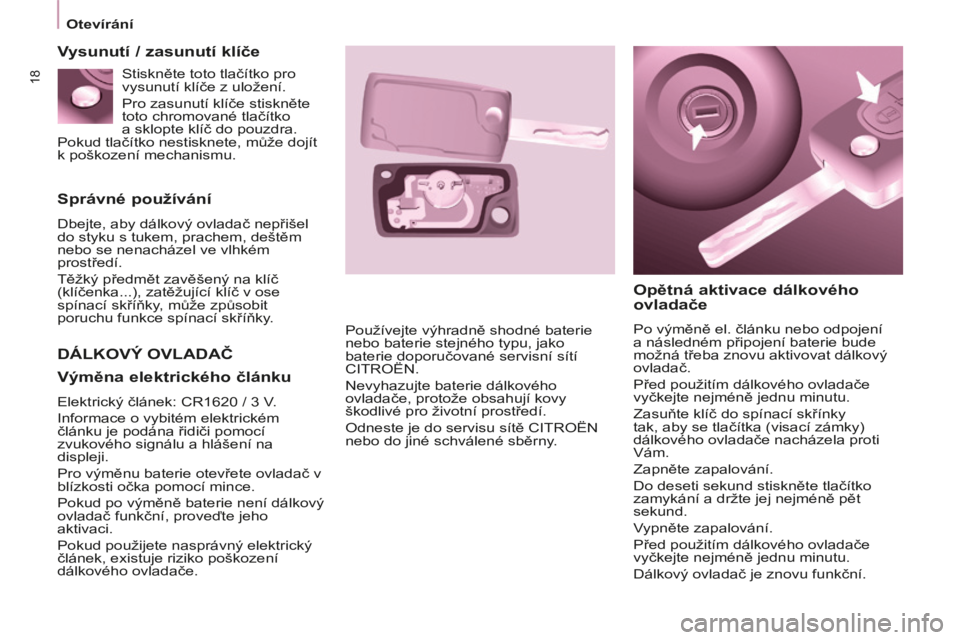

18
Otevírání
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
Správné používání
Dbejte, aby dálkový ovladač nepřišel
do styku s tukem, prachem, deštěm
nebo se nenacházel ve vlhkém
prostředí.
Těžký předmět zavěšený na klíč
(klíčenka...), zatěžující klíč v ose
spínací skříňky, může způsobit
poruchu funkce spínací skříňky.
DÁLKOVÝ OVLADAČ
Opětná aktivace dálkového
ovladače
Po výměně el. článku nebo odpojení
a následném připojení baterie bude
možná třeba znovu aktivovat dálkový
ovladač.
Před použitím dálkového ovladače
vyčkejte nejméně jednu minutu.
Zasuňte klíč do spínací skřínky
tak, aby se tlačítka (visací zámky)
dálkového ovladače nacházela proti
Vám.
Zapněte zapalování.
Do deseti sekund stiskněte tlačítko
zamykání a držte jej nejméně pět
sekund.
Vypněte zapalování.
Před použitím dálkového ovladače
vyčkejte nejméně jednu minutu.
Dálkový ovladač je znovu funkční.
Používejte výhradně shodné baterie
nebo baterie stejného typu, jako
baterie doporučované servisní sítí
CITROËN.
Nevyhazujte baterie dálkového
ovladače, protože obsahují kovy
škodlivé pro životní prostředí.
Odneste je do servisu sítě CITROËN
nebo do jiné schválené sběrny.
Vysunutí / zasunutí klíče
Výměna elektrického článku
Elektrický článek: CR1620 / 3 V.
Informace o vybitém elektrickém
článku je podána řidiči pomocí
zvukového signálu a hlášení na
displeji.
Pro výměnu baterie otevřete ovladač v
blízkosti očka pomocí mince.
Pokud po výměně baterie není dálkový
ovladač funkční, proveďte jeho
aktivaci.
Pokud použijete nasprávný elektrický
článek, existuje riziko poškození
dálkového ovladače. Stiskněte toto tlačítko pro
vysunutí klíče z uložení.
Pro zasunutí klíče stiskněte
toto chromované tlačítko
a sklopte klíč do pouzdra.
Pokud tlačítko nestisknete, může dojít
k poškození mechanismu.

19
Otevírání
PŘIPRAVENI k ODJEZDU
2
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
Když opouštíte vozidlo, zkontrolujte,
zda jsou zhasnutá světla, a zda jste
ve vozidle neponechali viditelně žádný
cenný předmět.
Z bezpečnostních důvodů (při jízdě s
dětmi) vytáhněte před vystoupením z
vozidla klíč ze spínací skřínky, i když
odcházíte jen na krátkou chvíli.
Správné používání
Neprovádějte žádné úpravy na
systému elektronického imobilizéru.
Manipulace s dálkovým ovladačem
například v kapse může způsobit
nechtěné odemknutí dveří.
Současné používání jiných
vysokofrekvenčních přístrojů (mobilní
telefony, domovní alarmy, …) může
dočasně narušit činnost dálkového
ovládání.
Dálkový ovladač nemůže fungovat,
když je klíč zasunutý ve spínací
skříňce, a to ani při vypnutém
zapalování.
ELEKTRONICKÉ BLOKOVÁNÍ
STARTOVÁNÍ "IMOBILIZÉR"
Všechny klíče od vozidla obsahují
čip pro ovládání elektronického
imobilizéru.
Toto zařízení blokuje systém
dodávky paliva do motoru. Aktivuje
se automaticky při vytažení klíče ze
spínací skřínky.
Při zapnutí zapalování je navázána
komunikace mezi klíčem a
elektronickým imobilizérem.
Kovová část klíče musí být pro dobrou
komunikaci řádně vysunutá z pouzdra.
V případě ztráty klíčů
Navštivte servisní síť CITROËN a
přineste s sebou technický průkaz
vozidla a průkaz totožnosti.
Pracovníci servisní sítě CITROËN
následně budou moci zjistit kód klíče a
kód imobilizéru pro objednání nového
klíče. Při koupi ojetého vozidla:
- Nechte provést v servisní síti
CITROËN postup uložení klíčů do
paměti systému, který zaručí, že
bude možno nastartovat vozidlo
pouze s klíči ve Vašem vlastnictví.
ALARM
Pokud je jím Vaše vozidlo vybaveno,
alarm zajišťuje dva typy ochrany:
- obvodovou ochranu, u níž se siréna rozezní v případě otevření
předních/zadních dveří nebo
kapoty motoru,
- prostorovou ochranu, u níž se siréna rozezní v případě změny
vnitřního prostoru v kabině (rozbití
skla nebo pohyb uvnitř kabiny).
Pokud je Vaše vozidlo vybaveno
přepážkou, není v nákladovém
prostoru prostorová ochrana funkční.
Zamykání vozidla s aktivací
obou typů ochrany
Aktivace
- Vypněte zapalování a vystupte z vozidla.
- Uveďte alarm do pohotovosti během pěti minut, které následují
po Vašem vystoupení z vozidla,
a sice zamknutím nebo super
zamknutím vozidla dálkovým
ovladačem. Červená dioda na
tlačítku bliká jednou za sekundu.

20
Otevírání
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
PŘEDNÍ DVEŘE
Zevnitř
Pro odemknutí a otevření dveří použijte
ovladač otevírání dveří.
Zvenku
K zamknutí/odemknutí vozidla použijte
dálkový ovladač.
Pokud není dálkový ovladač aktivní,
zasuňte kovovou část klíče do zámku
na dveřích řidiče.
Vypnutí
- Odemkněte vozidlo pomocí dálkového ovladače nebo zapněte
zapalování, červená dioda zhasne.
Zamykání vozidla pouze s
obvodovou ochranou alarmu
Jestliže během své nepřítomnosti
chcete ponechat pootevřené okno
nebo domácí zvíře uvnitř vozidla,
je třeba zapnout pouze obvodovou
ochranu.
- Vypněte zapalování.
- Do deseti sekund stiskněte tlačítko, až
do trvalého rozsvícení
červené diody.
- Vystupte z vozidla.
- Do pěti minut uveďte alarm do pohotovosti zamknutím nebo
super zamknutím vozidla pomocí
dálkového ovladače (červená dioda
bliká jednou za sekundu).
Spuštění alarmu
Při spuštění alarmu houká siréna
a směrová světla blikají po dobu
přibližně třiceti sekund. Červená dioda
rychle bliká.
- Pro jeho vypnutí zasuňte klíček do spínací skříňky a zapněte
zapalování.
Po deseti po sobě jdoucích spuštěních
(při jedenáctém) se alarm deaktivuje.
Je třeba provést jeho opětné uvedení
do pohotovosti.
Zamykání vozidla bez uvedení
alarmu do pohotovosti
- Zasuňte klíč do zámku dveří řidiče a zamkněte je.
Při mytí Vašeho vozidla alarm
neaktivujte.
Porucha dálkového ovladače
Když je alarm v pohotovostním stavu,
ale dálkový ovladač přestal fungovat:
- Odemkněte dveře klíčem a otevřete dveře. Alarm se spustí.
- Do deseti sekund zapněte zapalování. Alarm se vypne.
Poruchy funkce
Rozsvícení červené diody po zapnutí
zapalování na deset sekund znamená,
že došlo k závadě připojení sirény.
Obraťte se na servisní síť CITROËN
pro zkontrolování systému.
Automatické uvedení do
pohotovosti
Podle země prodeje se alarm uvede
automaticky do pohotovosti přibližně
2 minuty po zavření posledních dveří
vozidla.
Aby nedošlo ke spuštění alarmu při
otevření dveří, je nutno znovu stisknout
tlačítko odemykání na dálkovém
ovladači.
Neprovádějte žádné úpravy na
systému alarmu, protože by mohlo
dojít k poruchám funkce.

2
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
29
PŘIPRAVENI k ODJEZDU
Kontrolky
Při každém startování je prováděn kontrolní test, který se projeví rozsvícením série kontrolek. Kontrolky po chvíli
zhasnou. Když je motor v chodu, je rozsvícení nebo blikání kontrolky výstražným signálem. Tato první výstraha může být
doprovázena zvukovým signálem a hlášením na displeji.
Nepodceňujte tyto výstrahy. Kontrolka je signalizuje Řešení - akce
STOP rozsvícená, ve
spojení s další
kontrolkou a
doprovázená
hlášením na
displeji. vážné závady, na které
upozorňují kontrolky
„Hladina brzdové kapaliny“,
„Tlak a teplota motorového
oleje“, „Teplota chladicí
kapaliny“, „Elektronický
rozdělovač brzdného
účinku“, „Posilovač řízení“,
„Detekce poklesu tlaku“.
Je nutno zastavit, zaparkovat a vypnout
zapalování. Nechte systém zkontrolovat v
servisní síti CITROËN nebo v jiném odborném
servisu.
Parkovací
brzda /
Hladina
brzdové
kapaliny /
Rozdělovač
brzdného
účinku (REF) rozsvícená.
zataženou nebo nedostatečně
uvolněnou parkovací brzdu. Při uvolnění brzdy kontrolka zhasne.
rozsvícená. nedostatečnou hladinu
brzdové kapaliny. Dolijte okruh odpovídající kapalinou předepsanou
společností CITROËN.
stále rozsvícená
i přes správnou
hladinu kapaliny,
současně svítí
kontrolka ABS. závadu elektronického
rozdělovače brzdného
účinku. Je nutno zastavit, zaparkovat a vypnout
zapalování. Nechte systém zkontrolovat v
servisní síti CITROËN nebo v jiném odborném
servisu .
Tlak a teplota
motorového
oleje rozsvícená za
jízdy.
nedostatečný tlak nebo
příliš vysokou teplotu. Zaparkujte, vypněte zapalování a nechte
vychladnout motor. Překontrolujte vizuálně
množství oleje. Kapitola 6, část „Hladiny náplní“.
stále rozsvícená,
i když je hladina
správná. vážnou závadu.
Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu .

Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
30 Kontrolka je signalizuje Řešení - akce
Teplota a
hladina
chladicí
kapaliny rozsvícená a
ručička je v
červené zóně.
abnormální zvýšení teploty. Zaparkujte, vypněte zapalování a nechte
vychladnout motor. Vizuálně zkontrolujte
množství.
blikající. pokles hladiny chladicí
kapaliny. Kapitola 6, část „Hladiny náplní“. Obraťte se
na servisní síť CITROËN nebo na jiný odborný
servis.
Service dočasně
rozsvícená.
malé závady nebo výstrahy.
Prohlédněte si výčet výstrah na displeji nebo
na obrazovce. Pokud je Vaše vozidlo vybaveno
palubním počítačem nebo obrazovkou: viz
kapitola 9, část „Autorádio - Palubní počítač“.
Obraťte se na servisní síť CITROËN nebo na jiný
odborný servis.
trvale
rozsvícená.
vážné závady.

Nezapnutí
bezpečnostního
pásu řidiče
rozsvícená a
poté blikající. řidič nezapnul svůj
bezpečnostní pás. Přitáhněte pás přes sebe a zasuňte sponu do
zámku.
doprovázená
zvukovým
signálem, poté
stále svítí. řidič nemá při jízdě zapnutý
pás.
Ověřte zapnutí zatažením za pás.
Kapitola 4, část „Bezpečnostní pásy“.
ECO rozsvícená.
Systém Stop & Start přepnul
motor do režimu STOP po
zastavení vozidla (červená
na křižovatce, zácpa, ...). Jakmile si přejete se rozjet, kontrolka zhasne a
motor se nastartuje v režimu START.
po několik
sekund
blikající, poté
zhasne. Režim STOP není
momentálně k dispozici.
nebo
Režim START se
automaticky spustil.
Kapitola 2, část „Stop & Start“.

2
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
31
PŘIPRAVENI k ODJEZDU
Kontrolka je signalizuje Řešení - akce
Čelní / boční
airbag blikající
nebo trvale
rozsvícená.
závadu nafukovacího vaku. Nechte bezodkladně zkontrolovat systém v
servisní síti CITROËN nebo v jiném odborném
servisu. Kapitola 4, část „Nafukovací vaky“.
Neutralizace
čelního
airbagu
spolujezdce rozsvícená. záměrnou deaktivaci tohoto
airbagu z důvodu montáže
dětské sedačky v poloze
zády ke směru jízdy. Kapitola 4, část „Nafukovací vaky - děti na
palubě“.
Minimální
zásoba paliva rozsvícená
a ručička
palivoměru
je v červené
zóně.
Při prvním rozsvícení zbývá
v nádrži přibližně 8 litrů
paliva, v závislosti na stylu
jízdy a typu motoru. Abyste zabránili úplnému vyčerpání nádrže,
doplňte palivo co nejdříve.
Tato kontrolka se rozsvítí po každém zapnutí
zapalování až do chvíle, kdy bude do nádrže
doplněno dostatečné množství paliva.
Objem nádrže: přibližně 60 litrů.
Nikdy nejezděte až do úplného vypotřebování nádrže, může to
poškodit systém pro omezování emisí a vstřikovací systém.
blikající.
vypnutí přívodu paliva po
velkém nárazu. Obnovte přívod paliva. Kapitola 6, část „Palivo“.

Systém
snižování
emisí škodlivin
EOBD blikající
nebo trvale
rozsvícená. závadu systému. Hrozí nebezpečí poškození katalyzátoru. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu.
Dobíjení
akumulátoru rozsvícená.
závadu dobíjecího obvodu. Zkontrolujte svorky akumulátoru, … Kapitola 7,
část „Akumulátor“.
blikající. uspání aktivních funkcí
(úsporný režim). Kapitola 7, část „Akumulátor“.
trvale rozsvícená
i přes provedené
kontroly. vadný obvod, poruchu
zapalování nebo
vstřikování. Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.

+
ABS
Místo řidiče
Berlingo-2-VP-papier_cs_Chap02_Pret-a-partir_ed01-2014
32 Kontrolka je signalizuje Řešení - akce
Posilovač
řízení rozsvícená.
poruchu posilovače. U vozidla funguje klasické řízení bez posilovače.
Nechte systém zkontrolovat v servisní síti
CITROËN nebo v jiném odborném servisu.
Detekce
otevření rozsvícená a
doprovázená
hlášením na displeji. špatně zavřený vstup
do vozidla.
Ověřte, že jsou všechny vstupy do vozidla
zavřené.
ABS trvale rozsvícená. poruchu
protiblokovacího
systému kol. U vozidla funguje klasický brzdový systém.
Obraťte se na servisní síťCITROËN nebo na jiný
odborný servis.
ESC blikající.
spuštění regulační
fáze ASR nebo ESC. Systém optimalizuje přenos hnací síly a
umožňuje zlepšit směrovou stabilitu vozidla.
Kapitola 4, část „Bezpečnost při řízení“.
trvale rozsvícená. poruchu systému.
Např.: nedostatečně
nahuštěné
pneumatiky. Např.: zkontrolujte tlak v pneumatikách. Nechte
systém zkontrolovat v servisní síti CITROËN
nebo v jiném odborném servisu. (Snímač
rychlosti na kole, hydraulický blok, ...).
trvale rozsvícená
společně s diodou
tlačítka (na palubní
desce). záměrnou deaktivaci
provedenou řidičem. Činnost systému je vypnutá.
K opětné aktivaci dojde automaticky při
překročení rychlosti 50 km/h nebo po novém
stisknutí tlačítka (na palubní desce).
Pokles tlaku v
pneumatikách
rozsvícená.
Tlak vzduchu v jednom
nebo více kolech je
nedostatečný. Co nejdříve překontrolujte tlak vzduchu v
pneumatikách. Tato kontrola by měla být
provedena na studených pneumatikách.
blikající a poté
trvale rozsvícená,
doprovázená
rozsvícením
kontrolky Service
a, podle výbavy,
zobrazením hlášení. Systém hlídání tlaku
v pneumatikách je
vadný nebo některé
kolo nemá snímač
tlaku.
Sledování poklesu tlaku již není zajištěno.
Nechte systém překontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
