2014 CITROEN BERLINGO MULTISPACE InstruktionsbÖcker (in Swedish)

Byta en säkring
Berlingo-2-VP-papier_sv_Chap07_Aide rapide_ed01-2014
159
ÅTGÄRDER
7
SÄKRINGAR I MOTORRUMMET
Efter att ha öppnat motorhuven, ta loss
och fäll ned hållaren för att komma åt
säkringarna. Säkringar
F Amperetal
A Funktion
1 20 Motorstyrning
2 15 Signalhorn
3 10 Pump till vindrute- och bakrutespolare
4 20 Pump till strålkastarspolare
5 15 Motorkomponenter
6 10 Rattvinkelgivare, ESC
7 10 Stoppkontakt, kopplingskontakt
8 25 Startmotor
9 10 Motor strålkastarhöjd, vagnparkshantering
10 30 Motorkomponenter
11 40 Ledig
12 30 Torkare
13 40 BSI-dator
14 30 Pump
15 10 Helljus, höger
16 10 Helljus, vänster
17 15 Halvljus, höger
18 15 Halvljus, vänster

Byta ett torkarblad
Berlingo-2-VP-papier_sv_Chap07_Aide rapide_ed01-2014
160
Placera vindrutetorkaren i
specialläge
- Inom en minut efter frånslagning av tändningen, för torkarspaken
nedåt, så att bladen placeras längs
vindrutestolparna (specialläget). Byte av ett blad fram
- Lyft upp armen.
- Ta loss bladet och ta bort det.
- Montera det nya bladet.
- Fäll ned armen.
Slå på tändningen och manövrera
spaken så att vindrutetorkarens blad
förs till viloläge. Byte av ett blad bak
- Lyft upp armen, ta loss bladet.
- Montera det nya bladet och fäll ned
armen.
BYTE AV TORKARBLAD

Bogsera bilen
Berlingo-2-VP-papier_sv_Chap07_Aide rapide_ed01-2014
161
ÅTGÄRDER
7
Utan lyftning (bilen står på
4 hjul)
I detta fall skall en bogseringsstång
användas.
BOGSERA BILEN
Bogseröglan fi nns i verktygsväskan
under det vänstra framsätet.
Framifrån
- lossa täcklocket genom att trycka på dess nedre del,
- skruva in den borttagbara bogseröglan till ändläget.
Bakifrån
- lossa täckplåten,
- skruva in den borttagbara bogseröglan så långt det går. Vid bogsering med avstängd
motor har bilen varken broms-
eller styrservo.
Med upplyfta hjul (står på 2 hjul)
Bilen skall helst lyftas med
proffsutrustning.
Bilar med manuell växellåda
(dieselmotor)
I bilar med manuell växellåda måste
växelspaken stå i neutralläge.
Underlåtenhet att följa denna regel kan
leda till att komponenter i växellådan
och bromssystemet skadas och att
bromsservo saknas då motorn startas
på nytt.

162
Bilens mått
Berlingo-2-VP-papier_sv_Chap08_Caract technique_ed01-2014

163
Bilens mått
TEKNISKA DATA
8
Berlingo-2-VP-papier_sv_Chap08_Caract technique_ed01-2014
DIMENSIONER (MM)
L Totallängd 4380
H Totalhöjd 1801-1862
A Hjulavstånd 2728
B Överhäng fram 9 2 5
C Överhäng bak 727
D Bredd på plåt: utan backspeglar
1810
med backspeglar 2112
E Hjulvidd fram 1505-1507
F Hjulvidd bak 1554-1556
- Lastytans längd vid sätet Rad 2
990
Rad 2, säte i ihopvikt läge 1343
Med frampassagerarens säte nedfällt 3000

164
Bilens mått
Berlingo-2-VP-papier_sv_Chap08_Caract technique_ed01-2014
BAKDÖRRAR (mm)
M Max. tröskel med däcken 205/65 R15 och panel på
baklucka 5 8 2

Sidhängda bakdörrar
Baklucka
Liten Stor
N Nyttohöjd (under plåt) 111 8
O Bredd 4 9 5 5 4 3 1582

165
Bilens mått
TEKNISKA DATA
8
Berlingo-2-VP-papier_sv_Chap08_Caract technique_ed01-2014

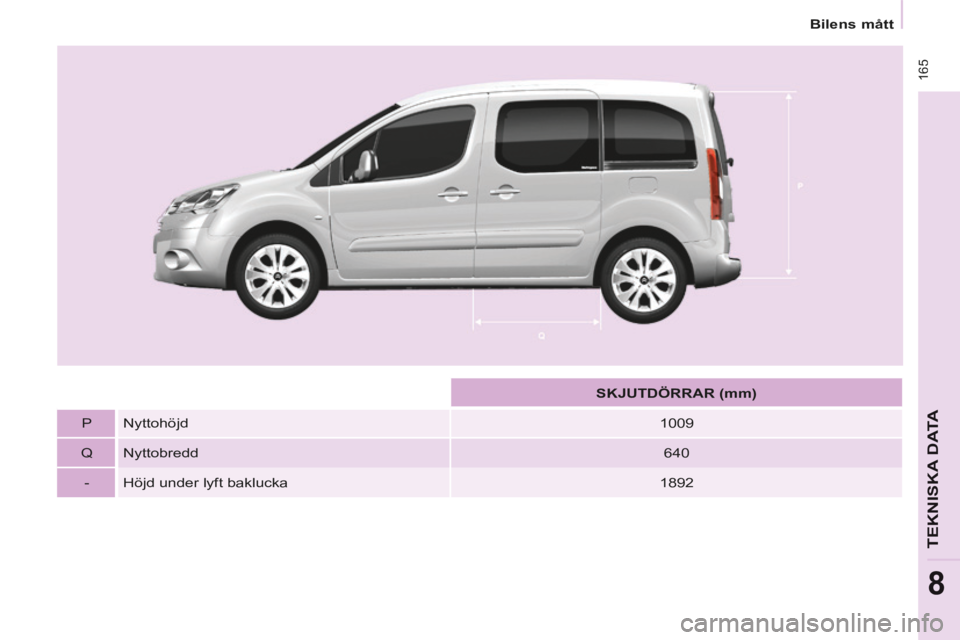

SKJUTDÖRRAR (mm)
P Nyttohöjd 1009
Q Nyttobredd 640
- Höjd under lyft baklucka 1892

Vikter
Berlingo-2-VP-papier_sv_Chap08_Caract technique_ed01-2014
166
VIKTER OCH SLÄPVAGNSVIKTER (KG)
Allmänt
Ytterligare information hittar du i
registreringsbeviset.
I varje land måste hänsyn tas till de
släpvagnsvikter som föreskrivs lokalt.
För information om bilens tillåtna
släpvagnsvikter och högsta tillåtna
totalvikt kan du kontakta CITROËN. Vikten för en bromsad släpvagn kan
ökas genom omfördelning, dvs. att
dragfordonets vikt minskas lika mycket,
så att den högsta tillåtna totalvikten
inte överskrids. Tänk emellertid på
att väghållningen kan försämras om
dragfordonet är lätt lastat.
Dragfordon får inte överskrida
80 km/tim (följ lagstiftningen som
gäller i ditt land). Höga utetemperaturer kan leda till
nedsatta prestanda för att skydda
motorn. När utemperaturen är högre
än 37 °C måste släpets vikt begränsas.
Vikten i körklart skick är lika med vikten
utan last + förare (75 kg) + med tanken
full till 90%.
Värden på högsta tillåtna tågvikt
och släpvagnsvikter gäller vid en
maxhöjd på 1000 meter. Den angivna
släpvagnsvikten ska minskas med
10 % för varje ytterligare 1000 meter.
