2014 Alfa Romeo MiTo Betriebsanleitung (in German)

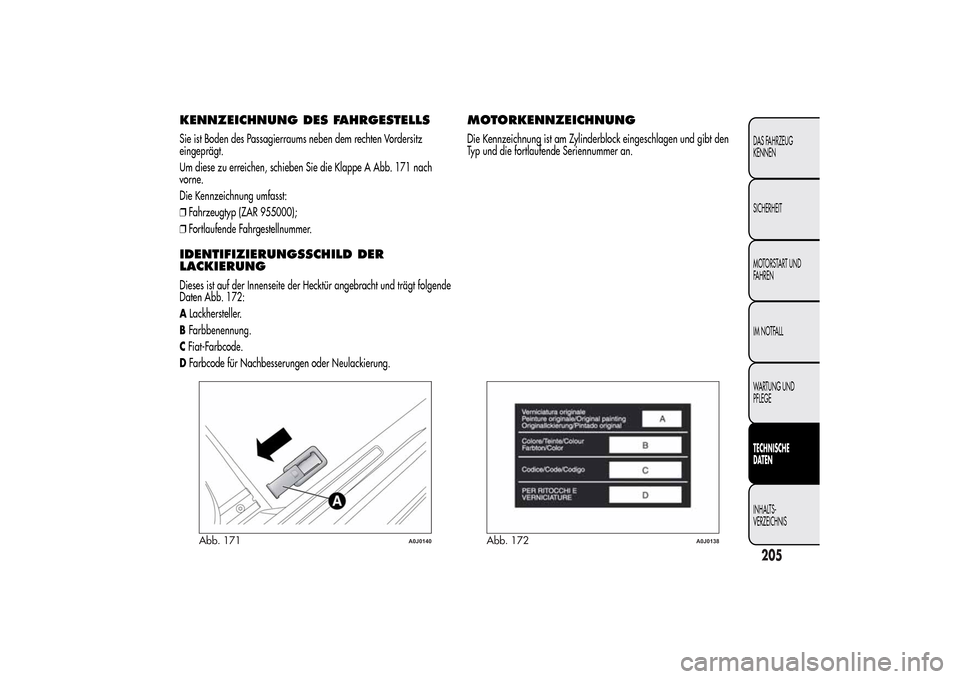

KENNZEICHNUNG DES FAHRGESTELLSSie ist Boden des Passagierraums neben dem rechten Vordersitz
eingeprägt.
Um diese zu erreichen, schieben Sie die Klappe A Abb. 171 nach
vorne.
Die Kennzeichnung umfasst:
❒Fahrzeugtyp (ZAR 955000);
❒Fortlaufende Fahrgestellnummer.IDENTIFIZIERUNGSSCHILD DER
LACKIERUNGDieses ist auf der Innenseite der Hecktür angebracht und trägt folgende
Daten Abb. 172:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder Neulackierung.
MOTORKENNZEICHNUNGDie Kennzeichnung ist am Zylinderblock eingeschlagen und gibt den
Typ und die fortlaufende Seriennummer an.
Abb. 171
A0J0140
Abb. 172
A0J0138
205DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

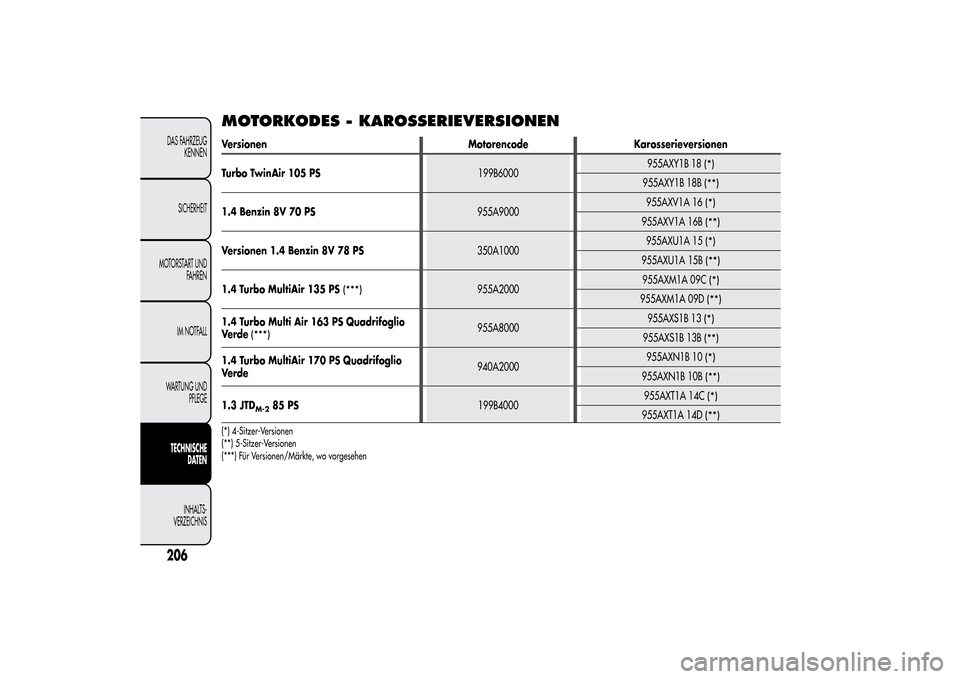

MOTORKODES - KAROSSERIEVERSIONENVersionen Motorencode Karosserieversionen
Turbo TwinAir 105 PS199B6000955AXY1B 18
(*)
955AXY1B 18B
(**)
1.4 Benzin 8V 70 PS955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
Versionen 1.4 Benzin 8V 78 PS350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 Turbo MultiAir 135 PS
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo Multi Air 163 PS Quadrifoglio
Ve r d e
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
1.4 Turbo MultiAir 170 PS Quadrifoglio
Ve r d e940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.3 JTD
M-2
85 PS199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
(*) 4-Sitzer-Versionen
(**) 5-Sitzer-Versionen
(***) Für Versionen/Märkte, wo vorgesehen
206DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

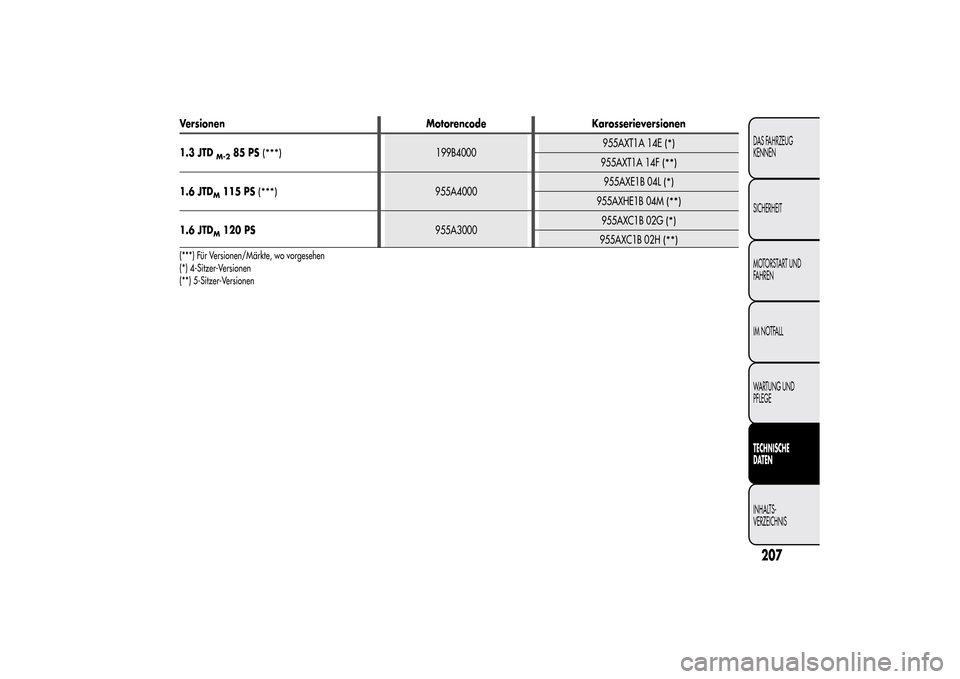

Versionen Motorencode Karosserieversionen
1.3 JTD
M-2
85 PS
(***)
199B4000955AXT1A 14E
(*)
955AXT1A 14F
(**)
1.6 JTD
M115 PS
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 PS955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(***) Für Versionen/Märkte, wo vorgesehen
(*) 4-Sitzer-Versionen
(**) 5-Sitzer-Versionen
207DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

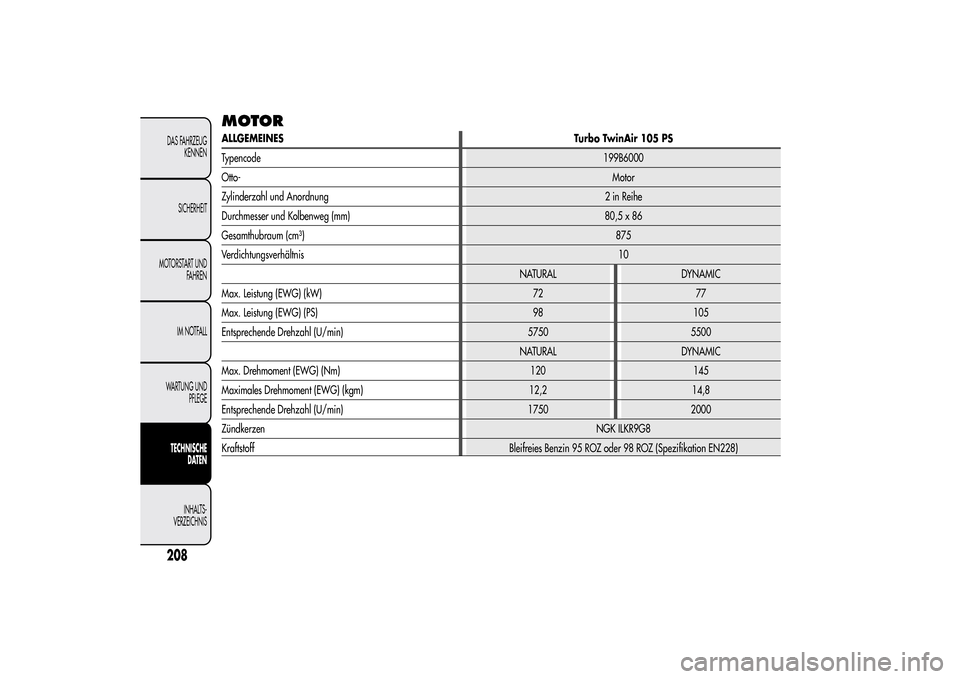

MOTORALLGEMEINESTurbo TwinAir 105 PS
Typencode199B6000
Otto-Motor
Zylinderzahl und Anordnung 2 in Reihe
Durchmesser und Kolbenweg (mm) 80,5 x 86
Gesamthubraum (cm³)875
Verdichtungsverhältnis10
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 72 77
Max. Leistung (EWG) (PS) 98 105
Entsprechende Drehzahl (U/min) 5750 5500
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 120 145
Maximales Drehmoment (EWG) (kgm) 12,2 14,8
Entsprechende Drehzahl (U/min) 1750 2000
ZündkerzenNGK ILKR9G8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
208DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

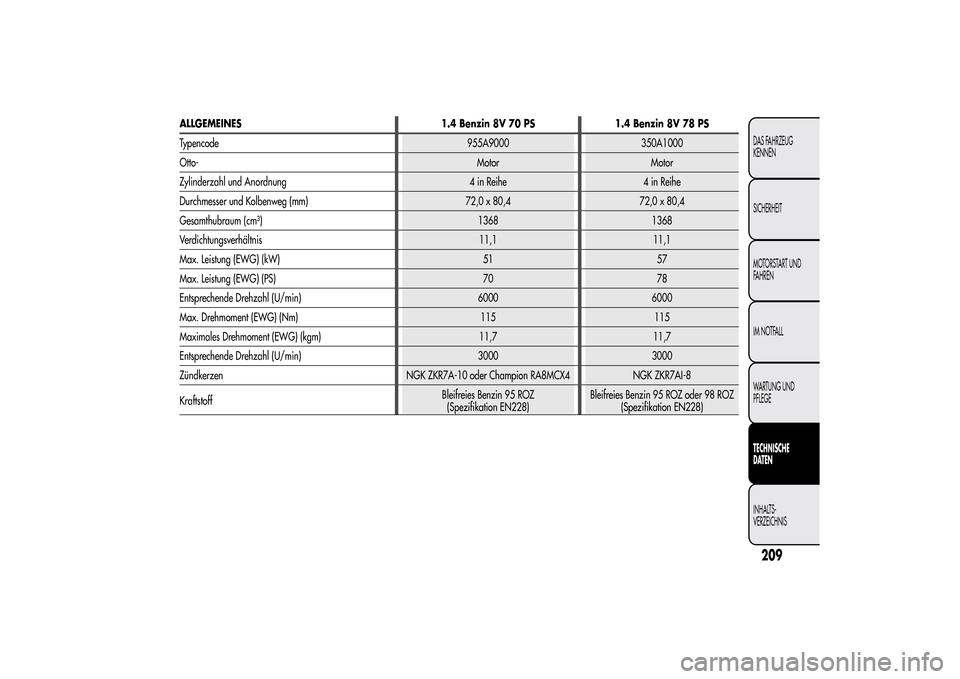

ALLGEMEINES 1.4 Benzin 8V 70 PS 1.4 Benzin 8V 78 PS
Typencode 955A9000 350A1000
Otto- Motor Motor
Zylinderzahl und Anordnung 4 in Reihe 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4 72,0 x 80,4
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 11,1 11,1
Max. Leistung (EWG) (kW) 51 57
Max. Leistung (EWG) (PS) 70 78
Entsprechende Drehzahl (U/min) 6000 6000
Max. Drehmoment (EWG) (Nm) 115 115
Maximales Drehmoment (EWG) (kgm) 11,7 11,7
Entsprechende Drehzahl (U/min) 3000 3000
Zündkerzen NGK ZKR7A-10 oder Champion RA8MCX4 NGK ZKR7AI-8
KraftstoffBleifreies Benzin 95 ROZ
(Spezifikation EN228)Bleifreies Benzin 95 ROZ oder 98 ROZ
(Spezifikation EN228)
209DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

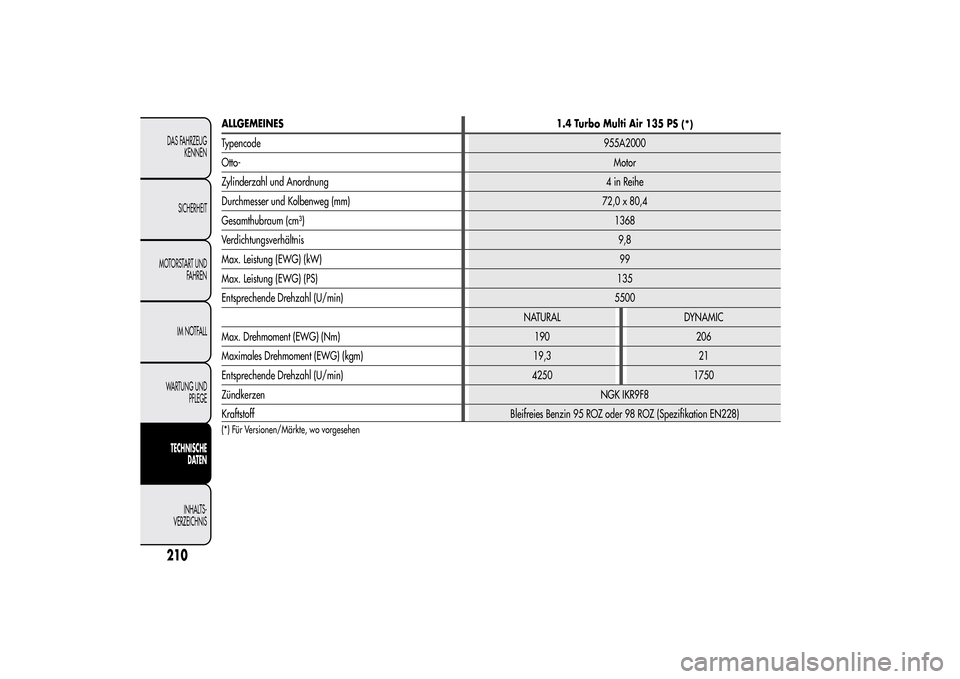

ALLGEMEINES 1.4 Turbo Multi Air 135 PS
(*)
Typencode955A2000
Otto-Motor
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4
Gesamthubraum (cm³)1368
Verdichtungsverhältnis9,8
Max. Leistung (EWG) (kW)99
Max. Leistung (EWG) (PS)135
Entsprechende Drehzahl (U/min) 5500
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 190 206
Maximales Drehmoment (EWG) (kgm) 19,3 21
Entsprechende Drehzahl (U/min) 4250 1750
ZündkerzenNGK IKR9F8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)(*) Für Versionen/Märkte, wo vorgesehen
210DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

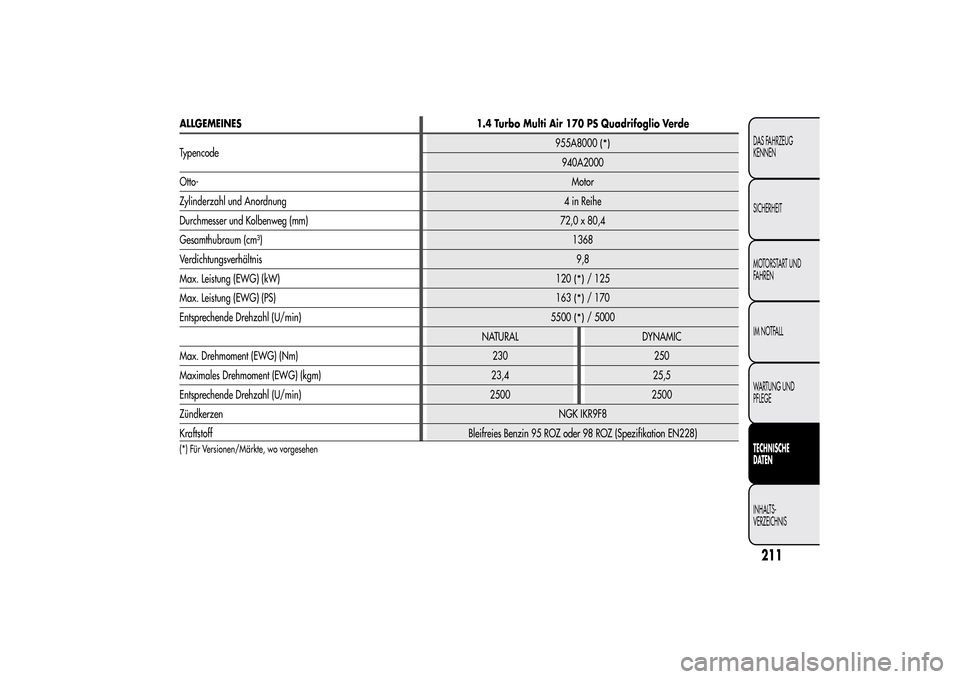

ALLGEMEINES 1.4 Turbo Multi Air 170 PS Quadrifoglio Verde
Typencode955A8000
(*)
940A2000
Otto-Motor
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4
Gesamthubraum (cm³)1368
Verdichtungsverhältnis9,8
Max. Leistung (EWG) (kW) 120
(*)
/ 125
Max. Leistung (EWG) (PS) 163
(*)
/ 170
Entsprechende Drehzahl (U/min) 5500
(*)
/ 5000
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 230 250
Maximales Drehmoment (EWG) (kgm) 23,4 25,5
Entsprechende Drehzahl (U/min) 2500 2500
ZündkerzenNGK IKR9F8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
211DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

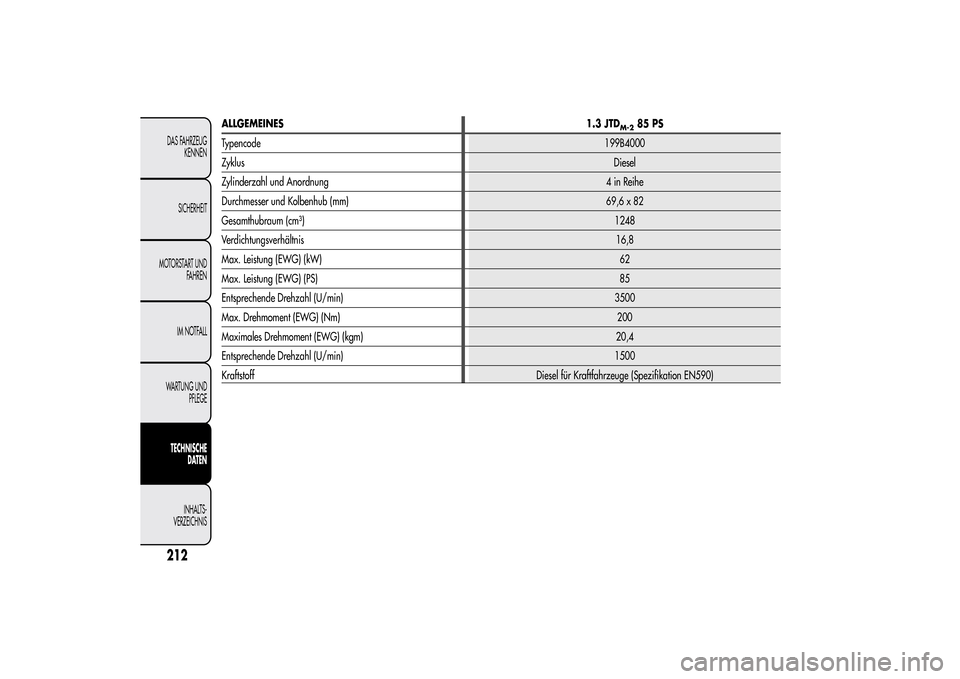

ALLGEMEINES1.3 JTD
M-2
85 PS
Typencode199B4000
ZyklusDiesel
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenhub (mm) 69,6 x 82
Gesamthubraum (cm³)1248
Verdichtungsverhältnis16,8
Max. Leistung (EWG) (kW)62
Max. Leistung (EWG) (PS)85
Entsprechende Drehzahl (U/min) 3500
Max. Drehmoment (EWG) (Nm) 200
Maximales Drehmoment (EWG) (kgm) 20,4
Entsprechende Drehzahl (U/min) 1500
Kraftstoff Diesel für Kraftfahrzeuge (Spezifikation EN590)
212DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
