2014 Alfa Romeo MiTo Betriebsanleitung (in German)

Die gewünschte Lautstärke wie folgt einstellen:
❒die Taste SET/
kurz drücken, im Display erscheint blinkend das
vorher eingestellte “Lautstärkenniveau”;
❒Die Taste + oder – drücken, um die Einstellung durchzuführen;
❒Die Taste SET/kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne zu speichern.
Lautstärke Tasten (Einstellung der
Tasten-Lautstärke)Mit dieser Funktion kann die Lautstärke des akustischen Signals durch
einen langen Druck der Taste SET/
auf 8 verschiedene Stufen
eingestellt werden. Hierzu muss ein Untermenü verlassen und das
Standard-Menü wieder geöffnet werden.
Die gewünschte Lautstärke wie folgt einstellen:
❒Die Taste SET/
kurz drücken. Auf dem Display erscheint die
vorher eingestellte Lautstärke.
❒Die Taste + oder – drücken, um die Einstellung durchzuführen.
Während dieser Einstellung ist ein Signalton hörbar, dessen
Lautstärke der Lautstärke entspricht, die man gerade wählt;
❒die Taste SET/kurz drücken, um zur vorigen
Menübildschirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu speichern.
Bei den Versionen mit konfigurierbarem Display wird die Lautstärke
durch Balken angezeigt.
Beep/Summer Sicherheitsgurte
(Wiederaktivierung des Summers für
SBR-Meldungen)(für Märkte/Versionen wo vorgesehen)
Die Funktion kann nur nach erfolgter Deaktivierung des S.B.R.-Systems
durch das Alfa Romeo Kundendienstnetz angezeigt werden (siehe
Abschnitt “S.B.R.-System” im Kapitel "Sicherheit").
Um diese Funktion wieder zu aktivieren, wie folgt vorgehen:
❒Die Taste SET/
kurz drücken, auf dem Display erscheint
blinkend "Off". Die Taste + oder - drücken, um "On" anzuzeigen;
❒die Taste SET/kurz drücken, um zur vorigen
Menübildschirmseite zurückzukehren oder die Taste lange drücken,
um zur Standardbildschirmseite zurückzukehren ohne zu speichern.
Service (Programmierte Wartung)Diese Funktion ermöglicht die Anzeige von Hinweisen zur Fälligkeit der
auf Kilometer oder Tage bezogenen Inspektionen und Kontrollen.
Mit der Funktion Service kann auch die Fälligkeit (in Kilometern oder
Meilen) des Motoröllwechsels angezeigt werden.
Für das Nachschlagen dieser Angaben wie folgt vorgehen:
❒die Taste SET/
kurz drücken, woraufhin das Display die noch
fehlenden Kilometer oder Meilen bis zur Fälligkeit der nächsten
Inspektion anzeigt (abhängig davon, was zuvor eingestellt war)
(siehe Abschnitt "Maßeinheiten");
❒Die Taste SET/kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren.
29DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

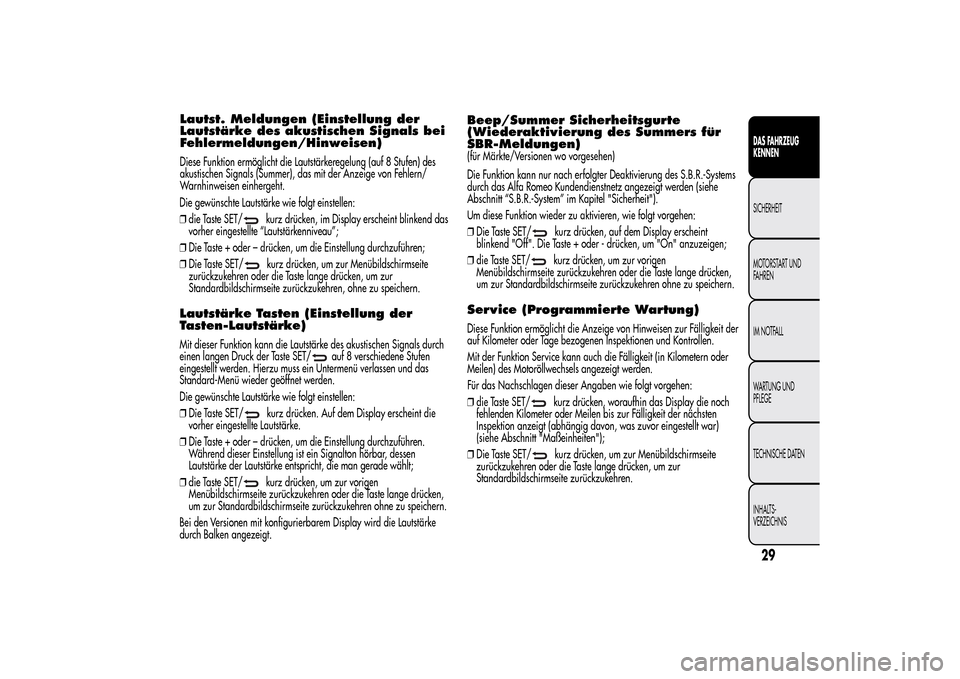

Lautst. Meldungen (Einstellung der
Lautstärke des akustischen Signals bei
Fehlermeldungen/Hinweisen)Diese Funktion ermöglicht die Lautstärkeregelung (auf 8 Stufen) des
akustischen Signals (Summer), das mit der Anzeige von Fehlern/
Warnhinweisen einhergeht.

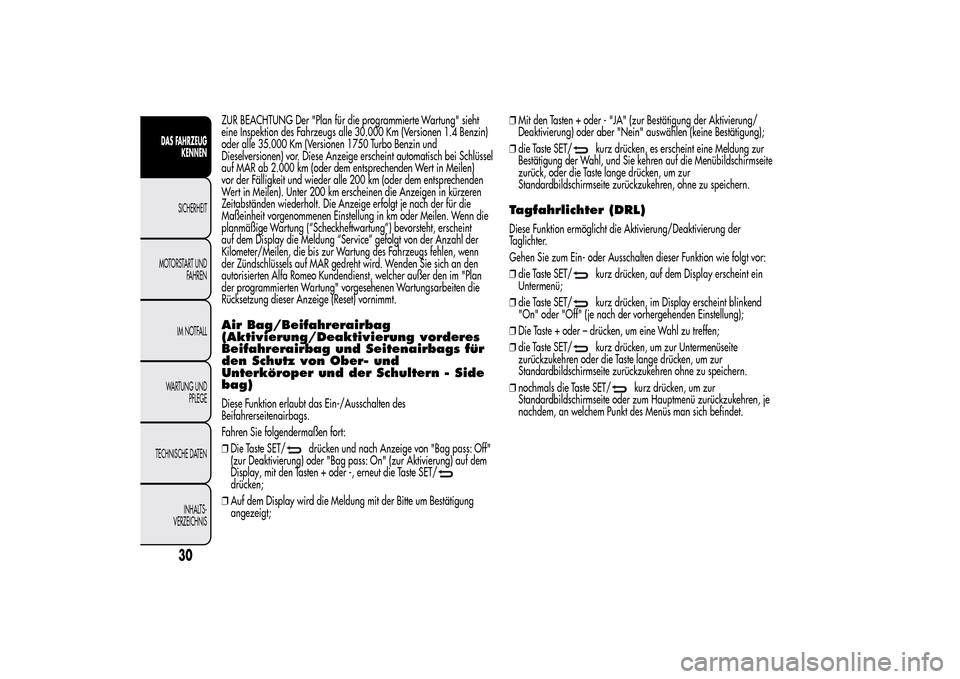

ZUR BEACHTUNG Der "Plan für die programmierte Wartung" sieht
eine Inspektion des Fahrzeugs alle 30.000 Km (Versionen 1.4 Benzin)
oder alle 35.000 Km (Versionen 1750 Turbo Benzin und
Dieselversionen) vor. Diese Anzeige erscheint automatisch bei Schlüssel
auf MAR ab 2.000 km (oder dem entsprechenden Wert in Meilen)
vor der Fälligkeit und wieder alle 200 km (oder dem entsprechenden
Wert in Meilen). Unter 200 km erscheinen die Anzeigen in kürzeren
Zeitabständen wiederholt. Die Anzeige erfolgt je nach der für die
Maßeinheit vorgenommenen Einstellung in km oder Meilen. Wenn die
planmäßige Wartung (“Scheckheftwartung”) bevorsteht, erscheint
auf dem Display die Meldung “Service” gefolgt von der Anzahl der
Kilometer/Meilen, die bis zur Wartung des Fahrzeugs fehlen, wenn
der Zündschlüssels auf MAR gedreht wird. Wenden Sie sich an den
autorisierten Alfa Romeo Kundendienst, welcher außer den im "Plan
der programmierten Wartung" vorgesehenen Wartungsarbeiten die
Rücksetzung dieser Anzeige (Reset) vornimmt.Air Bag/Beifahrerairbag
(Aktivierung/Deaktivierung vorderes
Beifahrerairbag und Seitenairbags für
den Schutz von Ober- und
Unterköroper und der Schultern - Side
bag)Diese Funktion erlaubt das Ein-/Ausschalten des
Beifahrerseitenairbags.
Fahren Sie folgendermaßen fort:
❒Die Taste SET/
drücken und nach Anzeige von "Bag pass: Off"
(zur Deaktivierung) oder "Bag pass: On" (zur Aktivierung) auf dem
Display, mit den Tasten + oder -, erneut die Taste SET/
drücken;
❒Auf dem Display wird die Meldung mit der Bitte um Bestätigung
angezeigt;❒Mit den Tasten + oder - "JA" (zur Bestätigung der Aktivierung/
Deaktivierung) oder aber "Nein" auswählen (keine Bestätigung);
❒die Taste SET/
kurz drücken, es erscheint eine Meldung zur
Bestätigung der Wahl, und Sie kehren auf die Menübildschirmseite
zurück, oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne zu speichern.
Tagfahrlichter (DRL)Diese Funktion ermöglicht die Aktivierung/Deaktivierung der
Taglichter.
Gehen Sie zum Ein- oder Ausschalten dieser Funktion wie folgt vor:
❒die Taste SET/
kurz drücken, auf dem Display erscheint ein
Untermenü;
❒die Taste SET/kurz drücken, im Display erscheint blinkend
"On" oder "Off" (je nach der vorhergehenden Einstellung);
❒Die Taste + oder – drücken, um eine Wahl zu treffen;
❒die Taste SET/kurz drücken, um zur Untermenüseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne zu speichern.
❒nochmals die Taste SET/
kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü zurückzukehren, je
nachdem, an welchem Punkt des Menüs man sich befindet.
30
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

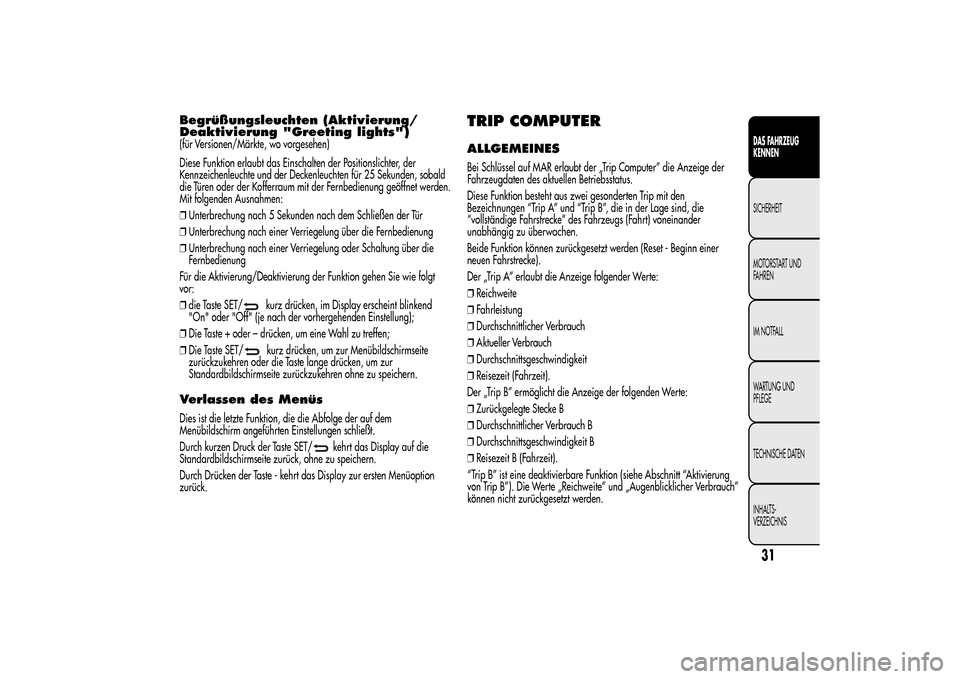

Begrüßungsleuchten (Aktivierung/
Deaktivierung "Greeting lights")(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt das Einschalten der Positionslichter, der
Kennzeichenleuchte und der Deckenleuchten für 25 Sekunden, sobald
die Türen oder der Kofferraum mit der Fernbedienung geöffnet werden.
Mit folgenden Ausnahmen:
❒Unterbrechung nach 5 Sekunden nach dem Schließen der Tür
❒Unterbrechung nach einer Verriegelung über die Fernbedienung
❒Unterbrechung nach einer Verriegelung oder Schaltung über die
Fernbedienung
Für die Aktivierung/Deaktivierung der Funktion gehen Sie wie folgt
vor:
❒die Taste SET/
kurz drücken, im Display erscheint blinkend
"On" oder "Off" (je nach der vorhergehenden Einstellung);
❒Die Taste + oder – drücken, um eine Wahl zu treffen;
❒Die Taste SET/kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne zu speichern.
Verlassen des MenüsDies ist die letzte Funktion, die die Abfolge der auf dem
Menübildschirm angeführten Einstellungen schließt.
Durch kurzen Druck der Taste SET/
kehrt das Display auf die
Standardbildschirmseite zurück, ohne zu speichern.
Durch Drücken der Taste - kehrt das Display zur ersten Menüoption
zurück.
TRIP COMPUTERALLGEMEINESBei Schlüssel auf MAR erlaubt der „Trip Computer” die Anzeige der
Fahrzeugdaten des aktuellen Betriebsstatus.
Diese Funktion besteht aus zwei gesonderten Trip mit den
Bezeichnungen “Trip A” und “Trip B”, die in der Lage sind, die
“vollständige Fahrstrecke” des Fahrzeugs (Fahrt) voneinander
unabhängig zu überwachen.
Beide Funktion können zurückgesetzt werden (Reset - Beginn einer
neuen Fahrstrecke).
Der „Trip A” erlaubt die Anzeige folgender Werte:
❒Reichweite
❒Fahrleistung
❒Durchschnittlicher Verbrauch
❒Aktueller Verbrauch
❒Durchschnittsgeschwindigkeit
❒Reisezeit (Fahrzeit).
Der „Trip B” ermöglicht die Anzeige der folgenden Werte:
❒Zurückgelegte Stecke B
❒Durchschnittlicher Verbrauch B
❒Durchschnittsgeschwindigkeit B
❒Reisezeit B (Fahrzeit).
“Trip B” ist eine deaktivierbare Funktion (siehe Abschnitt “Aktivierung
von Trip B”). Die Werte „Reichweite” und „Augenblicklicher Verbrauch”
können nicht zurückgesetzt werden.
31DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

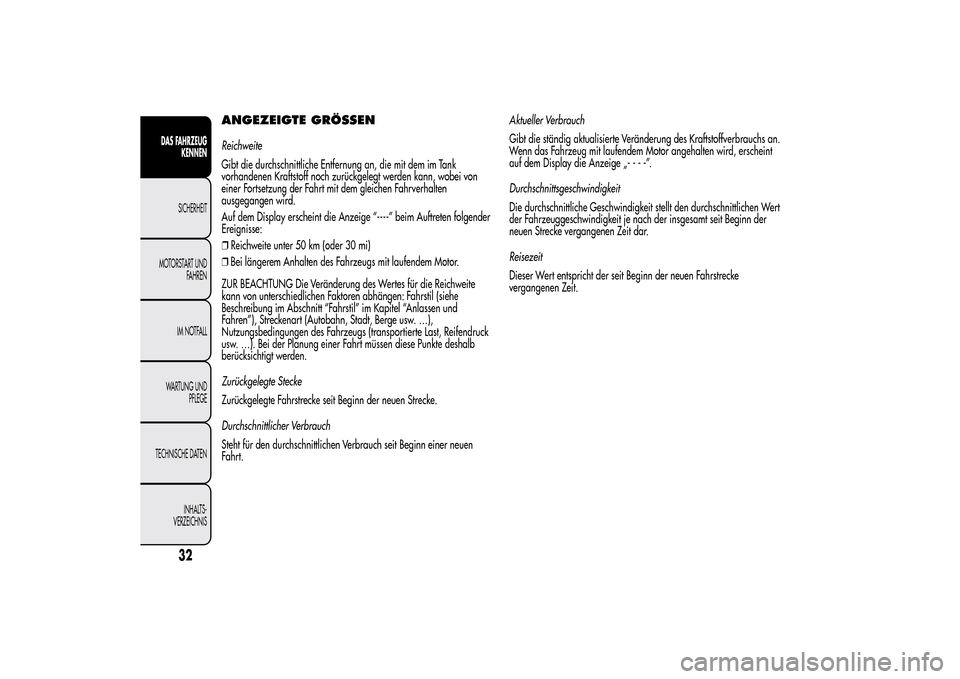

ANGEZEIGTE GRÖSSENReichweite
Gibt die durchschnittliche Entfernung an, die mit dem im Tank
vorhandenen Kraftstoff noch zurückgelegt werden kann, wobei von
einer Fortsetzung der Fahrt mit dem gleichen Fahrverhalten
ausgegangen wird.
Auf dem Display erscheint die Anzeige “----” beim Auftreten folgender
Ereignisse:
❒Reichweite unter 50 km (oder 30 mi)
❒Bei längerem Anhalten des Fahrzeugs mit laufendem Motor.
ZUR BEACHTUNG Die Veränderung des Wertes für die Reichweite
kann von unterschiedlichen Faktoren abhängen: Fahrstil (siehe
Beschreibung im Abschnitt “Fahrstil” im Kapitel “Anlassen und
Fahren”), Streckenart (Autobahn, Stadt, Berge usw. …),
Nutzungsbedingungen des Fahrzeugs (transportierte Last, Reifendruck
usw. …). Bei der Planung einer Fahrt müssen diese Punkte deshalb
berücksichtigt werden.
Zurückgelegte Stecke
Zurückgelegte Fahrstrecke seit Beginn der neuen Strecke.
Durchschnittlicher Verbrauch
Steht für den durchschnittlichen Verbrauch seit Beginn einer neuen
Fahrt.Aktueller Verbrauch
Gibt die ständig aktualisierte Veränderung des Kraftstoffverbrauchs an.
Wenn das Fahrzeug mit laufendem Motor angehalten wird, erscheint
auf dem Display die Anzeige „----”.
Durchschnittsgeschwindigkeit
Die durchschnittliche Geschwindigkeit stellt den durchschnittlichen Wert
der Fahrzeuggeschwindigkeit je nach der insgesamt seit Beginn der
neuen Strecke vergangenen Zeit dar.
Reisezeit
Dieser Wert entspricht der seit Beginn der neuen Fahrstrecke
vergangenen Zeit.
32
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

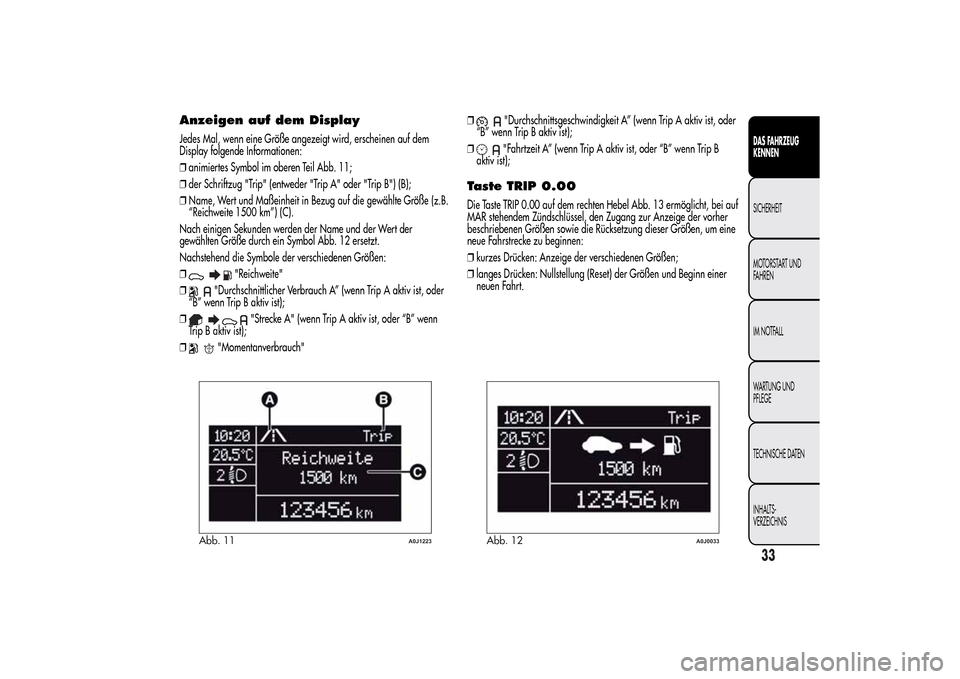

Anzeigen auf dem DisplayJedes Mal, wenn eine Größe angezeigt wird, erscheinen auf dem
Display folgende Informationen:
❒animiertes Symbol im oberen Teil Abb. 11;
❒der Schriftzug "Trip" (entweder "Trip A" oder "Trip B") (B);
❒Name, Wert und Maßeinheit in Bezug auf die gewählte Größe (z.B.
“Reichweite 1500 km”) (C).
Nach einigen Sekunden werden der Name und der Wert der
gewählten Größe durch ein Symbol Abb. 12 ersetzt.
Nachstehend die Symbole der verschiedenen Größen:
❒
"Reichweite"
❒
"Durchschnittlicher Verbrauch A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);
❒
"Strecke A" (wenn Trip A aktiv ist, oder “B” wenn
Trip B aktiv ist);
❒
"Momentanverbrauch"❒
"Durchschnittsgeschwindigkeit A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);
❒"Fahrtzeit A” (wenn Trip A aktiv ist, oder “B” wenn Trip B
aktiv ist);
Taste TRIP 0.00Die Taste TRIP 0.00 auf dem rechten Hebel Abb. 13 ermöglicht, bei auf
MAR stehendem Zündschlüssel, den Zugang zur Anzeige der vorher
beschriebenen Größen sowie die Rücksetzung dieser Größen, um eine
neue Fahrstrecke zu beginnen:
❒kurzes Drücken: Anzeige der verschiedenen Größen;
❒langes Drücken: Nullstellung (Reset) der Größen und Beginn einer
neuen Fahrt.
Abb. 11
A0J1223
Abb. 12
A0J0033
33DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

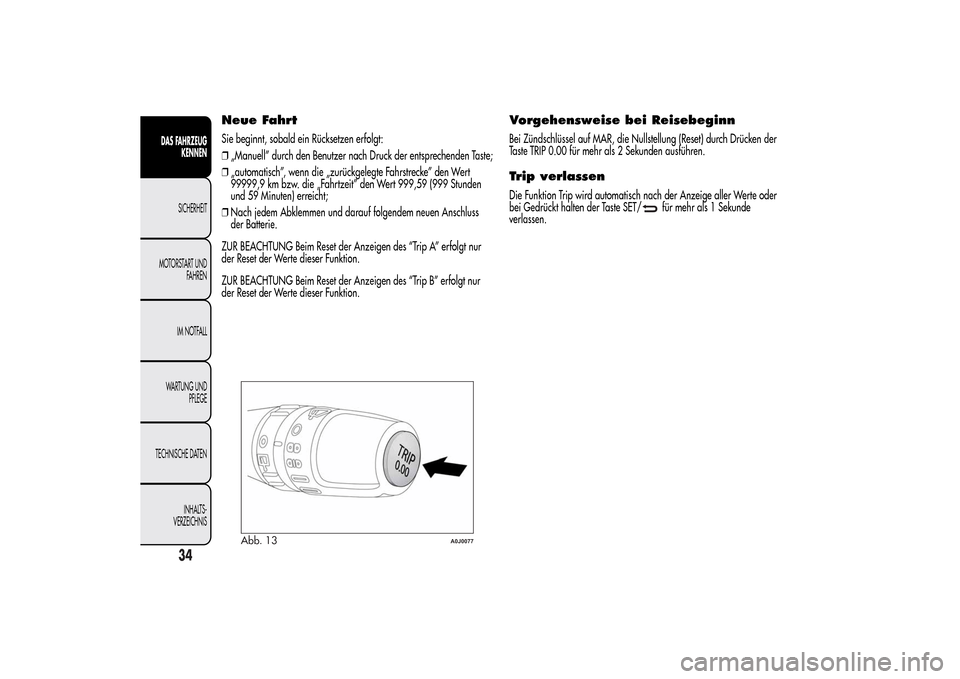

Neue FahrtSie beginnt, sobald ein Rücksetzen erfolgt:
❒„Manuell” durch den Benutzer nach Druck der entsprechenden Taste;
❒„automatisch”, wenn die „zurückgelegte Fahrstrecke” den Wert
99999,9 km bzw. die „Fahrtzeit” den Wert 999,59 (999 Stunden
und 59 Minuten) erreicht;
❒Nach jedem Abklemmen und darauf folgendem neuen Anschluss
der Batterie.
ZUR BEACHTUNG Beim Reset der Anzeigen des “Trip A” erfolgt nur
der Reset der Werte dieser Funktion.
ZUR BEACHTUNG Beim Reset der Anzeigen des “Trip B” erfolgt nur
der Reset der Werte dieser Funktion.
Vorgehensweise bei ReisebeginnBei Zündschlüssel auf MAR, die Nullstellung (Reset) durch Drücken der
Taste TRIP 0.00 für mehr als 2 Sekunden ausführen.Trip verlassenDie Funktion Trip wird automatisch nach der Anzeige aller Werte oder
bei Gedrückt halten der Taste SET/
für mehr als 1 Sekunde
verlassen.
Abb. 13
A0J0077
34
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

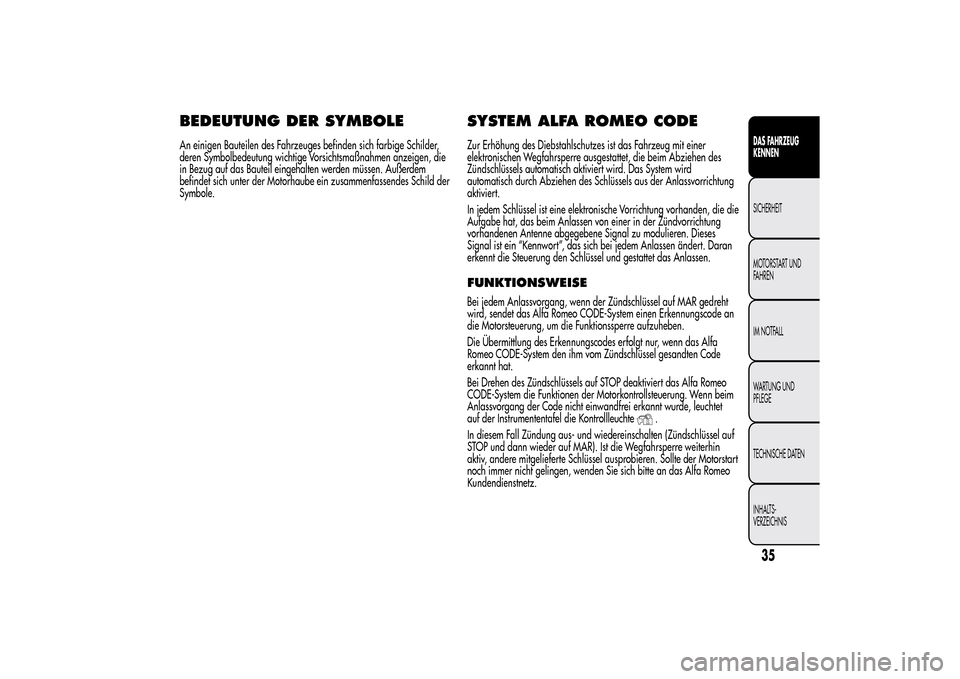

BEDEUTUNG DER SYMBOLEAn einigen Bauteilen des Fahrzeuges befinden sich farbige Schilder,
deren Symbolbedeutung wichtige Vorsichtsmaßnahmen anzeigen, die
in Bezug auf das Bauteil eingehalten werden müssen. Außerdem
befindet sich unter der Motorhaube ein zusammenfassendes Schild der
Symbole.
SYSTEM ALFA ROMEO CODEZur Erhöhung des Diebstahlschutzes ist das Fahrzeug mit einer
elektronischen Wegfahrsperre ausgestattet, die beim Abziehen des
Zündschlüssels automatisch aktiviert wird. Das System wird
automatisch durch Abziehen des Schlüssels aus der Anlassvorrichtung
aktiviert.
In jedem Schlüssel ist eine elektronische Vorrichtung vorhanden, die die
Aufgabe hat, das beim Anlassen von einer in der Zündvorrichtung
vorhandenen Antenne abgegebene Signal zu modulieren. Dieses
Signal ist ein “Kennwort”, das sich bei jedem Anlassen ändert. Daran
erkennt die Steuerung den Schlüssel und gestattet das Anlassen.FUNKTIONSWEISEBei jedem Anlassvorgang, wenn der Zündschlüssel auf MAR gedreht
wird, sendet das Alfa Romeo CODE-System einen Erkennungscode an
die Motorsteuerung, um die Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes erfolgt nur, wenn das Alfa
Romeo CODE-System den ihm vom Zündschlüssel gesandten Code
erkannt hat.
Bei Drehen des Zündschlüssels auf STOP deaktiviert das Alfa Romeo
CODE-System die Funktionen der Motorkontrollsteuerung. Wenn beim
Anlassvorgang der Code nicht einwandfrei erkannt wurde, leuchtet
auf der Instrumententafel die Kontrollleuchte
.
In diesem Fall Zündung aus- und wiedereinschalten (Zündschlüssel auf
STOP und dann wieder auf MAR). Ist die Wegfahrsperre weiterhin
aktiv, andere mitgelieferte Schlüssel ausprobieren. Sollte der Motorstart
noch immer nicht gelingen, wenden Sie sich bitte an das Alfa Romeo
Kundendienstnetz.
35DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

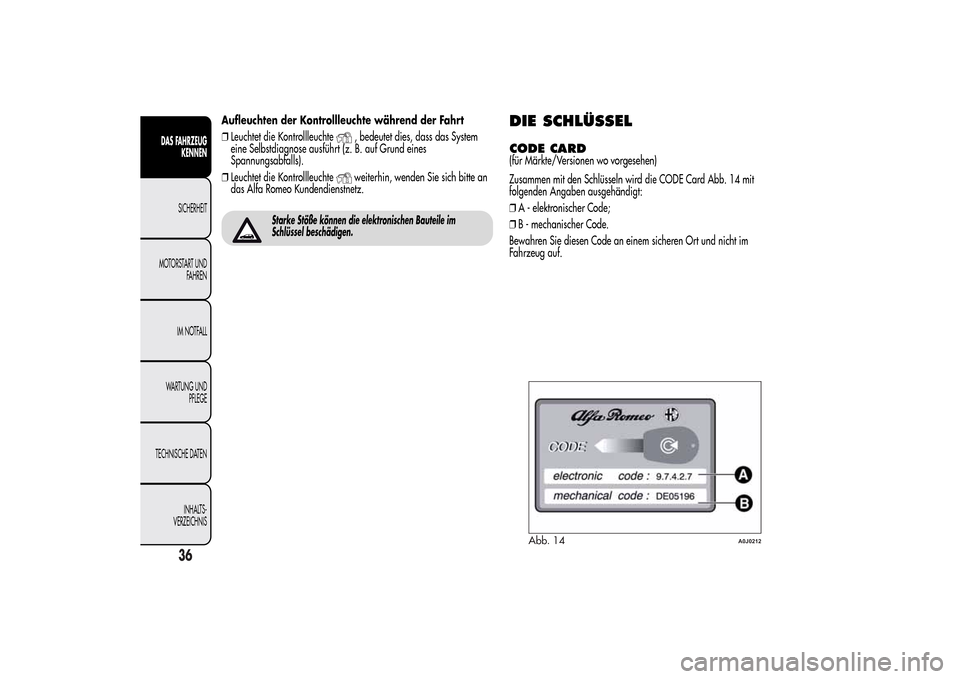

Aufleuchten der Kontrollleuchte während der Fahrt
❒Leuchtet die Kontrollleuchte
, bedeutet dies, dass das System
eine Selbstdiagnose ausführt (z. B. auf Grund eines
Spannungsabfalls).
❒Leuchtet die Kontrollleuchteweiterhin, wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz.
Starke Stöße können die elektronischen Bauteile im
Schlüssel beschädigen.
DIE SCHLÜSSELCODE CARD(für Märkte/Versionen wo vorgesehen)
Zusammen mit den Schlüsseln wird die CODE Card Abb. 14 mit
folgenden Angaben ausgehändigt:
❒A - elektronischer Code;
❒B - mechanischer Code.
Bewahren Sie diesen Code an einem sicheren Ort und nicht im
Fahrzeug auf.
Abb. 14
A0J0212
36
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
