2014 Alfa Romeo MiTo Betriebsanleitung (in German)

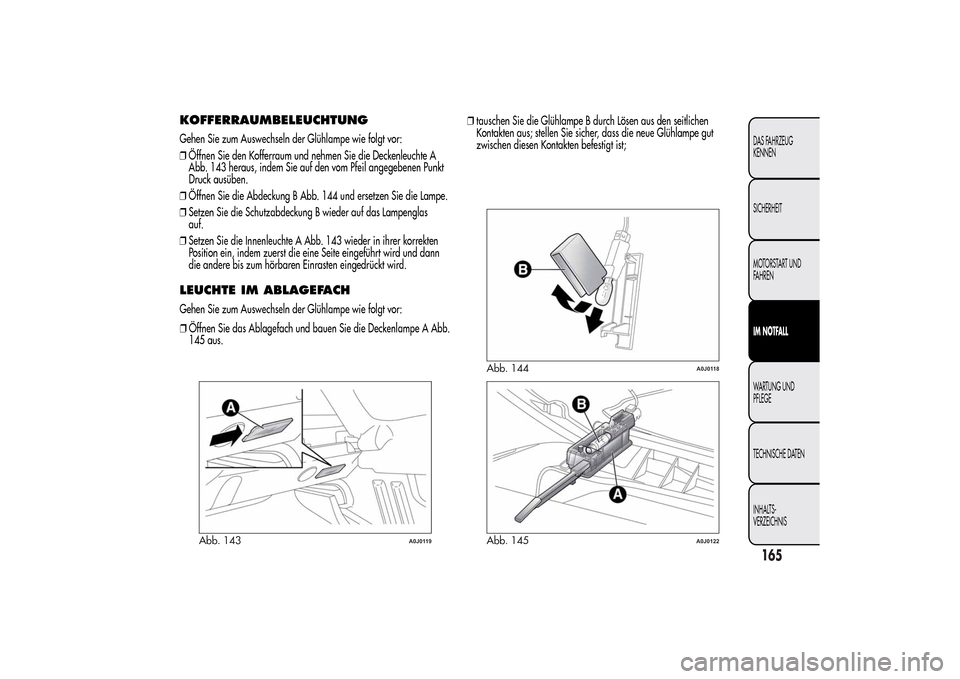

KOFFERRAUMBELEUCHTUNGGehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Öffnen Sie den Kofferraum und nehmen Sie die Deckenleuchte A
Abb. 143 heraus, indem Sie auf den vom Pfeil angegebenen Punkt
Druck ausüben.
❒Öffnen Sie die Abdeckung B Abb. 144 und ersetzen Sie die Lampe.
❒Setzen Sie die Schutzabdeckung B wieder auf das Lampenglas
auf.
❒Setzen Sie die Innenleuchte A Abb. 143 wieder in ihrer korrekten
Position ein, indem zuerst die eine Seite eingeführt wird und dann
die andere bis zum hörbaren Einrasten eingedrückt wird.LEUCHTE IM ABLAGEFACHGehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒Öffnen Sie das Ablagefach und bauen Sie die Deckenlampe A Abb.
145 aus.❒tauschen Sie die Glühlampe B durch Lösen aus den seitlichen
Kontakten aus; stellen Sie sicher, dass die neue Glühlampe gut
zwischen diesen Kontakten befestigt ist;
Abb. 143
A0J0119
Abb. 144
A0J0118
Abb. 145
A0J0122
165DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

EINSTIEGSLEUCHTEN(für Versionen/Märkte, wo vorgesehen)
Gehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒öffnen Sie die Sonnenblende und entnehmen Sie die Leuchte A Abb.
146, indem Sie diese an der vom Pfeil angezeigten Stelle anheben;
❒lösen Sie die Abdeckung B aus den Flügeln C und ersetzen Sie dann
die Lampe D Abb. 147, indem Sie diese nach außen aus den
seitlichen Kontakten herausziehen;
❒setzen Sie die neue Lampe korrekt ein und überprüfen Sie, dass
diese zwischen den Kontakten blockiert ist;❒bauen Sie die Schutzabdeckung B Abb. 146 durch korrektes
Einsetzen zwischen den Flügeln C wieder ein;
❒setzen Sie die Beleuchtung wieder ein, zuerst von der Seite E Abb.
147 und drücken Sie dann die andere Seite bis Sie hörbar ein
Einrasten der Feder F wahrnehmen.
Abb. 146
A0J0123
Abb. 147
A0J0124
166DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

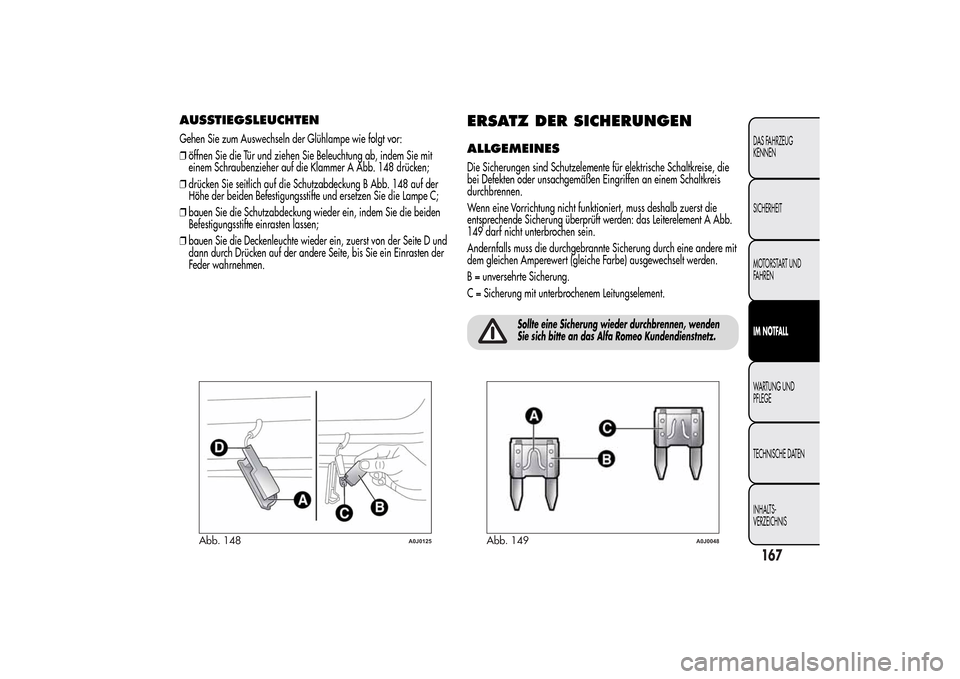

AUSSTIEGSLEUCHTENGehen Sie zum Auswechseln der Glühlampe wie folgt vor:
❒öffnen Sie die Tür und ziehen Sie Beleuchtung ab, indem Sie mit
einem Schraubenzieher auf die Klammer A Abb. 148 drücken;
❒drücken Sie seitlich auf die Schutzabdeckung B Abb. 148 auf der
Höhe der beiden Befestigungsstifte und ersetzen Sie die Lampe C;
❒bauen Sie die Schutzabdeckung wieder ein, indem Sie die beiden
Befestigungsstifte einrasten lassen;
❒bauen Sie die Deckenleuchte wieder ein, zuerst von der Seite D und
dann durch Drücken auf der andere Seite, bis Sie ein Einrasten der
Feder wahrnehmen.
ERSATZ DER SICHERUNGENALLGEMEINESDie Sicherungen sind Schutzelemente für elektrische Schaltkreise, die
bei Defekten oder unsachgemäßen Eingriffen an einem Schaltkreis
durchbrennen.
Wenn eine Vorrichtung nicht funktioniert, muss deshalb zuerst die
entsprechende Sicherung überprüft werden: das Leiterelement A Abb.
149 darf nicht unterbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch eine andere mit
dem gleichen Amperewert (gleiche Farbe) ausgewechselt werden.
B = unversehrte Sicherung.
C = Sicherung mit unterbrochenem Leitungselement.
Sollte eine Sicherung wieder durchbrennen, wenden
Sie sich bitte an das Alfa Romeo Kundendienstnetz.
Abb. 148
A0J0125
Abb. 149
A0J0048
167DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

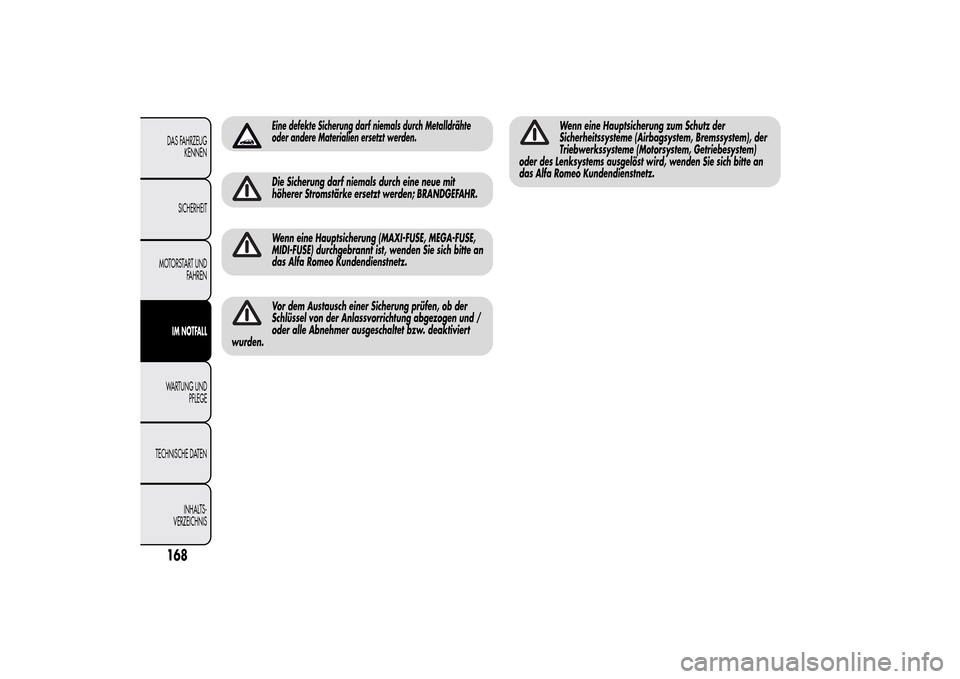

Eine defekte Sicherung darf niemals durch Metalldrähte
oder andere Materialien ersetzt werden.Die Sicherung darf niemals durch eine neue mit
höherer Stromstärke ersetzt werden; BRANDGEFAHR.Wenn eine Hauptsicherung (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) durchgebrannt ist, wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz.Vor dem Austausch einer Sicherung prüfen, ob der
Schlüssel von der Anlassvorrichtung abgezogen und /
oder alle Abnehmer ausgeschaltet bzw. deaktiviert
wurden.
Wenn eine Hauptsicherung zum Schutz der
Sicherheitssysteme (Airbagsystem, Bremssystem), der
Triebwerkssysteme (Motorsystem, Getriebesystem)
oder des Lenksystems ausgelöst wird, wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz.
168DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

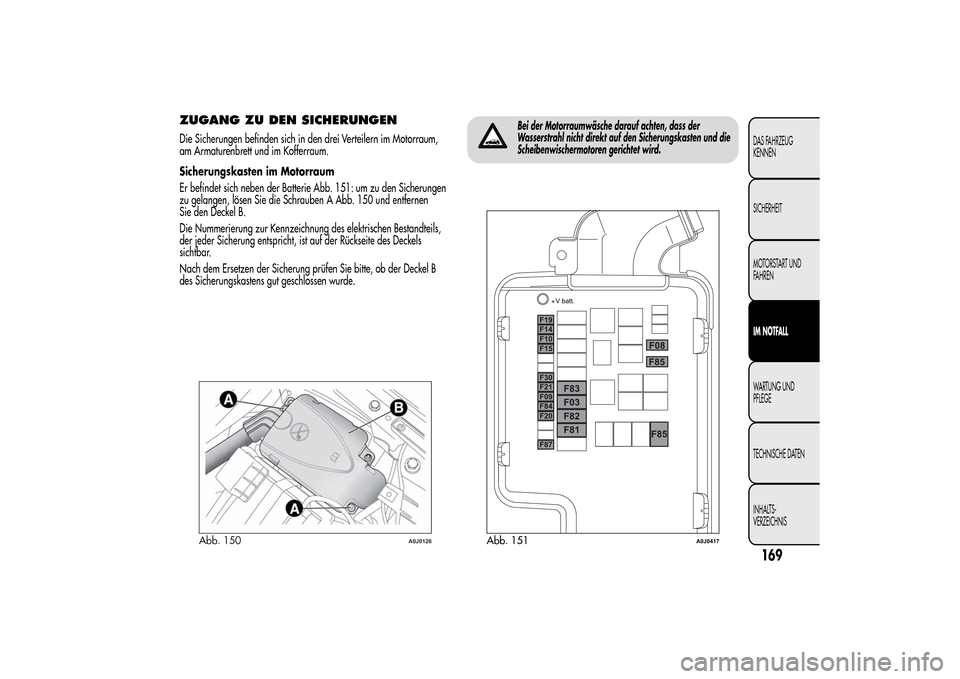

ZUGANG ZU DEN SICHERUNGENDie Sicherungen befinden sich in den drei Verteilern im Motorraum,
am Armaturenbrett und im Kofferraum.
Sicherungskasten im Motorraum
Er befindet sich neben der Batterie Abb. 151: um zu den Sicherungen
zu gelangen, lösen Sie die Schrauben A Abb. 150 und entfernen
Sie den Deckel B.
Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils,
der jeder Sicherung entspricht, ist auf der Rückseite des Deckels
sichtbar.
Nach dem Ersetzen der Sicherung prüfen Sie bitte, ob der Deckel B
des Sicherungskastens gut geschlossen wurde.
Bei der Motorraumwäsche darauf achten, dass der
Wasserstrahl nicht direkt auf den Sicherungskasten und die
Scheibenwischermotoren gerichtet wird.
Abb. 150
A0J0126
Abb. 151
A0J0417
169DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

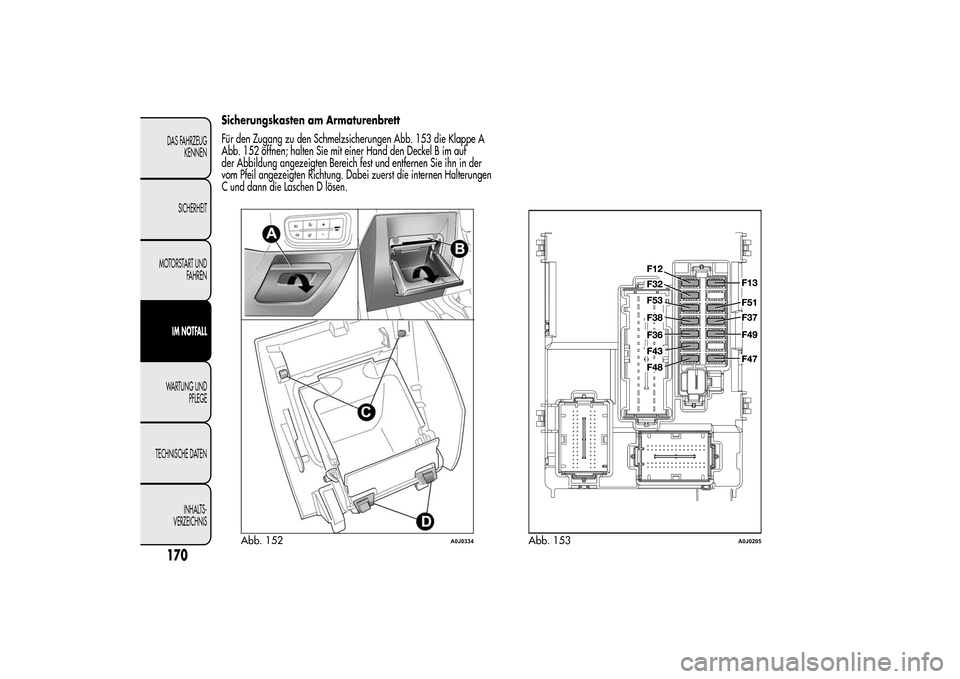

Sicherungskasten am Armaturenbrett
Für den Zugang zu den Schmelzsicherungen Abb. 153 die Klappe A
Abb. 152 öffnen; halten Sie mit einer Hand den Deckel B im auf
der Abbildung angezeigten Bereich fest und entfernen Sie ihn in der
vom Pfeil angezeigten Richtung. Dabei zuerst die internen Halterungen
C und dann die Laschen D lösen.
Abb. 152
A0J0334
Abb. 153
A0J0205
170DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

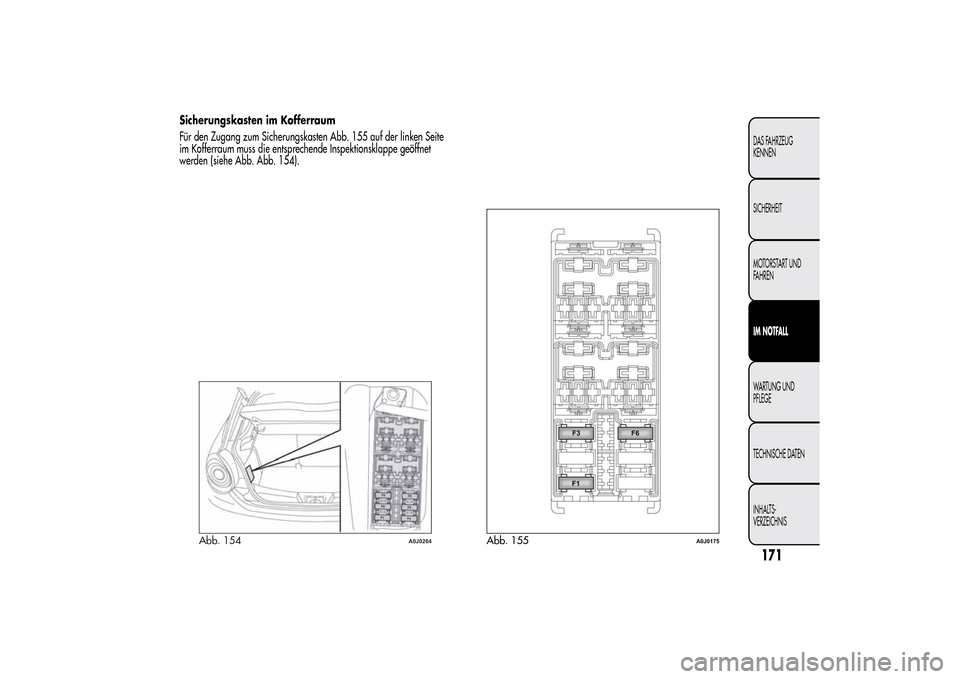

Sicherungskasten im Kofferraum
Für den Zugang zum Sicherungskasten Abb. 155 auf der linken Seite
im Kofferraum muss die entsprechende Inspektionsklappe geöffnet
werden (siehe Abb. Abb. 154).
Abb. 154
A0J0264
Abb. 155
A0J0175
171DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

VERTEILER IM MOTORRAUMAbb. 151GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
AnlassvorrichtungF03 20
InnenraumlüfterF08 40
Zusatzheizung (Versionen Turbo TwinAir 105 PS und 1.3 JTD
M-2
85 PS) F09 5
Zweitönige HupenF10 15
FernlichtF14 15
Zusatzheizung (PTC 1)F15 30
Kompressor des KlimagerätsF19 7,5
Heckscheibenheizung, Enteisungssystem F20 30
Kraftstoffpumpe am TankF21 15
NebelscheinwerferF30 15
Zusatzheizung (PTC2)F81 60
Zusatzheizung (PTC1)F82 40
Zusatzheizung (PTC2)F82 50
freiF83 –
Audio-HiFi-System (Kontrollsteuerungen, Bassbox-Lautsprecher), Ausstattung mit Schaltgetriebe F84 20
Steckdose auf dem TunnelF85 15
Enteisung der Außenspiegel, Enteisung vordere Scheibenwaschdüsen, Relaisspule beheizte
WindschutzscheibeF87 7,5
