2013 Peugeot 508 RXH Manuel du propriétaire (in French)

.
47
Système hybride





Station ou tunnel de lavage


Cer taines stations ou tunnels (véhicule transpor té au moyen d’un tapis de convoyage) imposent que le frein de stationnement soit «desserré» pendant
le lava
ge.

Stations ou tunnels de lavage dans lesquels lemoteur Diesel doit être coupé.
Système hybride actif, témoin Ready
allumé, frein destationnement desserré : - Mettez le sélecteur de vitesse en position N.- Coupez le moteur (appui sur STA R T/STOP ou avec la clé pour véhicule sans Accès et Démarrage Mains Libres). Le frein de stationnement se serre automatiquement et le témoin Ready
s’éteint au combiné.- Remettez le contact (appui sur START/STOP ou avec la clé
en position intermédiaire) sans pied sur la pédale de frein. Letémoin Ready
reste éteint. - Desserrez le frein de stationnement avec la commande manuelle sur la console centrale, en maintenant le pied sur lefrein.- Coupez le contact (appui sur STA R T/STOP sans le pied sur lefrein, ou avec la clé) en vérifiant que le frein de stationnementreste bien desserré.
Système hybride actif, témoin Ready
allumé, frein de stationnement desserré :


- Mettez sélecteur de vitesses en position N
(mode Auto ouSport).

- Appuyez sur sur la pédale de frein puis sur le bouton ECO OFF.


Stations ou tunnels de lavage dans lesquels le moteur Diesel ne doit pas être coupé.


Si le moteur Diesel est coupé, il redémarre.
Si le moteur Diesel est tournant, il est maintenu enfonctionnement sans limite de temps.

48
Système hybride

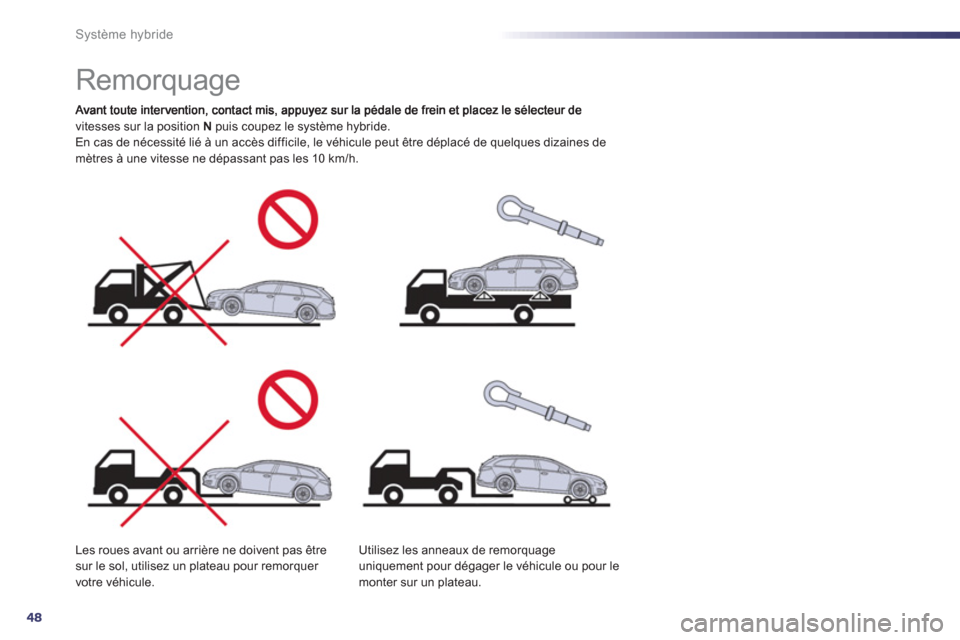

Remorquage
vitesses sur la position N
puis coupez le système hybride.
En cas de nécessité lié à un accès difficile, le véhicule peut être déplacé de quelques dizaines de
mètres à une vitesse ne dépassant pas les 10 km/h.
Les roues avant ou arrière ne doivent pas être
sur le sol, utilisez un plateau pour remorquer
votre véhicule.
Utilisez les anneaux de remorqua
ge uniquement pour dégager le véhicule ou pour le
monter sur un plateau.

1
49
Contrôle de marche

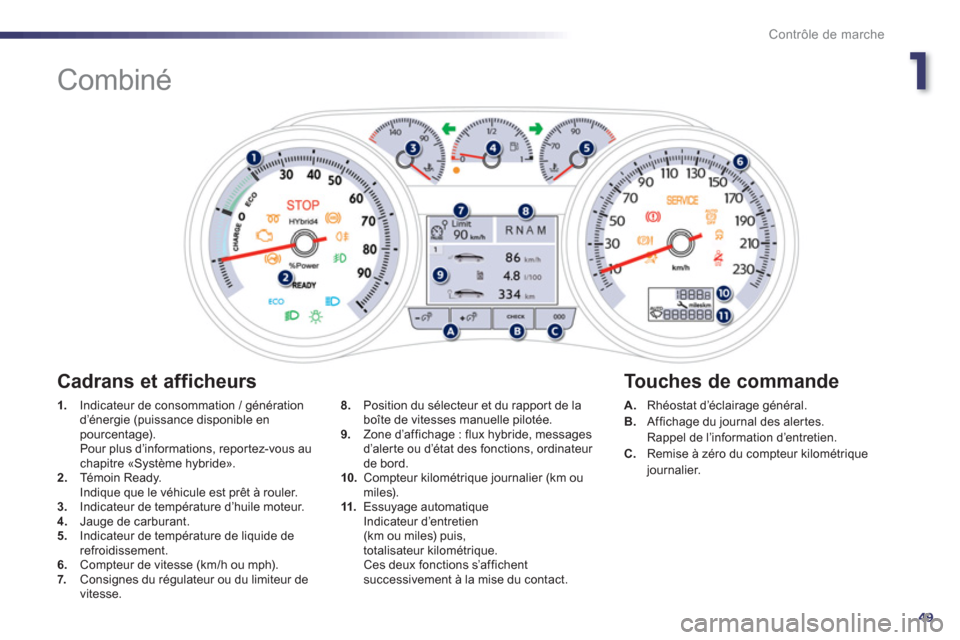

Combiné
1.
Indicateur de consommation / génération
d’énergie (puissance disponible en pourcentage).
Pour plus d’informations, reportez-vous auchapitre «Système hybride».2.Té m o i n R e a dy . Indique que le véhicule est prêt à rouler.3.Indicateur de température d’huile moteur.4.
Jauge de carburant.
5. Indicateur de température de liquide de refroidissement.
6.Compteur de vitesse (km/h ou mph). 7. Consignes du régulateur ou du limiteur de
vitesse.
A.Rhéostat d’éclairage général.B. Affichage du journal des alertes.
Rappel de l’information d’entretien.
C. Remise à zéro du compteur kilométrique journalier.

8.
Position du sélecteur et du rapport de la boîte de vitesses manuelle pilotée.
9. Zone d’affichage : flux hybride, messages
d’alerte ou d’état des fonctions, ordinateur de bord.
10.Compteur kilométrique journalier (km ou
miles). 11.Essuyage automatique
Indicateur d’entretien(km ou miles) puis,
totalisateur kilométrique.
Ces deux fonctions s’affichentsuccessivement à la mise du contact.



Cadrans et afficheurs
Touches de commande

50
Contrôle de marche
Témoins
Repères visuels informant le conducteur de
la mise en marche d’un système (témoins de marche ou de neutralisation) ou de l’apparition
d’une anomalie (témoin d’alerte).
A la mise du contact
Cer tains témoins d’aler te s’allument pendantquelques secondes lors de la mise du contact
du véhicule, dans le combiné et/ou dans
l’afficheur du combiné.
Dès le démarrage du moteur, ces mêmes
témoins doivent s’éteindre.
En cas de persistance, avant de rouler,
consultez le témoin d’alerte concerné.


Avertissements associés

L’ a l l u m age de cer tains témoins peut s’ac c o mpagner d’un signal sonore et d’un message sur l’afficheur du combiné.
L’ a l l u m age du témoin est de type fixe ouclignotant.

Cer tains témoins peuvent présenter lesdeux types d’allumage. Seule la mise enrelation du type d’allumage avec l’état
de fonctionnement du véhicule permetde savoir, si la situation est normale ou si une anomalie apparaît.
1
2
2
2
3
3
3
2
3
3
A l’arrêt
, utilisez la molette gauche du
volant pour naviguer dans les menus afin
de configurer les paramètres du véhicule (équipements de conduite et de confort, ...).
- Rotation (hors menu) : défilement des
différentes fonctions actives disponibles.
- Appui : accéder au menu
général, valider la sélection.
- Rotation (dans menu) : se déplacer vers le haut ou vers le bas dans le menu.
Menu général


Paramètres véhicule Ré
glages afficheur
Préchauffa
ge / Préventilation
Accueil conducteur
Déverrouillage coffre seul
Aide à la conduite
Vitesses mémorisées
E
ssuie vitre AR en marche AR
Frein de parkin
g auto.
Eclairage
Eclairage d’accueil
Eclaira
ge d’accompagnement
Pro
jecteurs directionnels
Paramètres
Langue
Unité
Consommation
Te m p é r a t u r e
Harmonie
3
1
2
2
3
2
3
1
2

1
51
Contrôle de marche

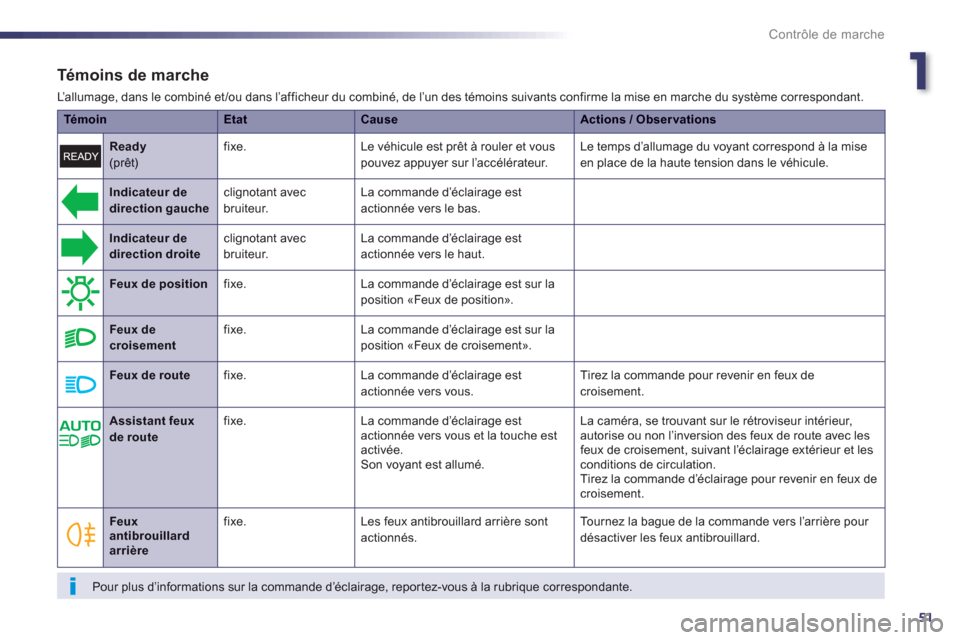

Témoins de marche
L’ a l l u m age, dans le combiné et/ou dans l’afficheur du combiné, de l’un des témoins suivants confirme la mise en marche du système correspondant.
TémoinEtatCauseActions / Obser vations



Indicateur dedirection gauche

clignotant avec bruiteur.La commande d’éclairage estactionnée vers le bas.


Indicateur dedirection droite

clignotant avec bruiteur.La commande d’éclairage estactionnée vers le haut.


Feux de position
fixe. La commande d’éclairage est sur la position «Feux de position».



Feux decroisement

fixe. La commande d’éclairage est sur la position «Feux de croisement».



Feux de route
fixe. La commande d’éclairage estactionnée vers vous. Tirez la commande pour revenir en feux de croisement.
Ready(prêt) fixe. Le véhicule est prêt à rouler et vouspouvez appuyer sur l’accélérateur. Le temps d’allumage du voyant correspond à la miseen place de la haute tension dans le véhicule.



Feuxantibrouillard arrière

fixe. Les feux antibrouillard arrière sontactionnés. To u r n e z l a b ague de la commande vers l’arrière pour désactiver les feux antibrouillard.


Pour plus d’informations sur la commande d’éclairage, repor tez-vous à la rubrique correspondante.
Assistant feux
de route


fixe. La commande d’éclairage estactionnée vers vous et la touche est activée.
Son voyant est allumé. La caméra
, se trouvant sur le rétroviseur intérieur,autorise ou non l’inversion des feux de route avec les
feux de croisement, suivant l’éclairage extérieur et lesconditions de circulation.
Tirez la commande d’éclairage pour revenir en feux de croisement.

52
Contrôle de marche
TémoinEtatCauseActions / Observations


Préchauffagemoteur Dieselfixe. Le bouton de démarrage « START/
STOP
» a été actionné (Contact). Attendez l’extinction du témoin avant de démarrer.
A l’extinction, le démarrage est immédiat, à condition de rester appuyé
sur la pédale de frein pour les véhicules à boîte automatique ou boîte
manuelle pilotée ; ou débra
yé pour les véhicules à boîte manuelle.
La durée d’allumage est déterminée par les conditions climatiques(jusqu’à environ trente secondes en conditions climatiques extrêmes).
Si le moteur ne démarre pas, remettez le contact et attendez de
nouveau l’extinction du témoin, puis démarrer le moteur.


Frein destationnementfixe. Le frein de stationnement estserré ou mal desserré. Desserrez le frein de stationnement pour éteindre le témoin ; pied
sur la pédale de frein.
Respectez les consignes de sécurité.
Pour plus d’informations sur le frein de stationnement, reportez-vous
à la rubrique «Frein de stationnement».
Désactivation des fonctionsautomatiquesdu frein destationnementélectrique
fixe. Les fonctions «serrage
automatique» (à la coupure
du moteur) et «desserrage
automatique» sont désactivées ou
défaillantes. Activez la fonction
(suivant destination) par le menu de configuration
du véhicule ou consultez le réseau PEUGEOT ou un atelier qualifié
si le serrage / desserrage automatique n’est plus possible.
Le frein peut être desserré manuellement en utilisant la procédure
de déverrouilla
ge de secours.
Pour plus d’informations sur le frein de stationnement électrique, reportez-vous à la rubrique correspondante.
Pied sur le freinclignotant. Si vous maintenez trop longtempsle véhicule en montée à l’aide
de l’accélérateur, l’embrayage surchauffe.Utilisez la pédale de
frein et/ou le frein de stationnement électrique.

1
53
Contrôle de marche
EtatCauseActions / Obser vations

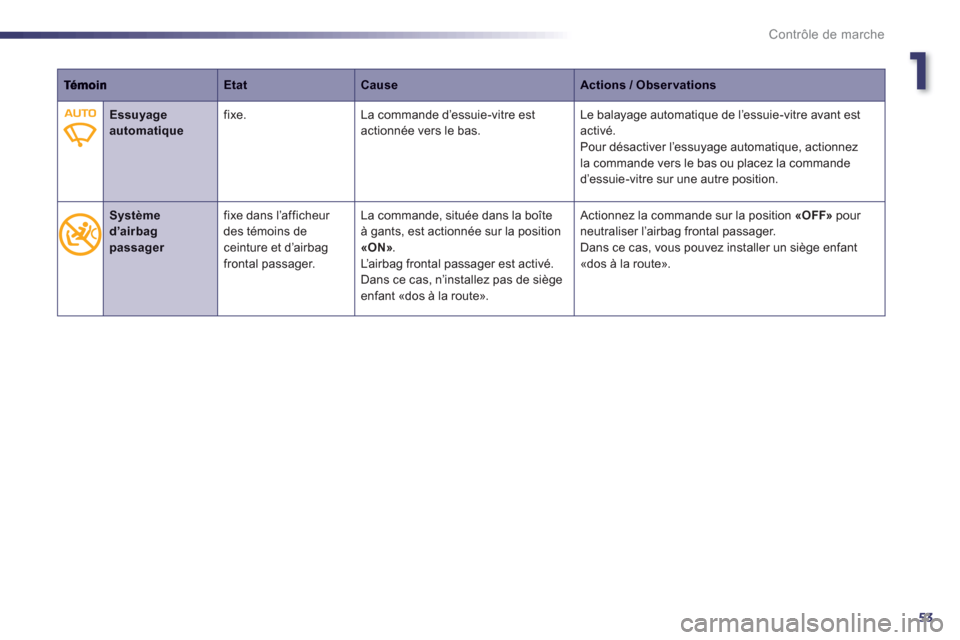

Essuyageautomatique

fixe. La commande d’essuie-vitre estactionnée vers le bas. Le balayage automatique de l’essuie-vitre avant est activé.
Pour désactiver l’essuyage automatique, actionnez
la commande vers le bas ou placez la commande
d
’essuie-vitre sur une autre position.


Système d’airbagpassager

fixe dans l’afficheur des témoins deceinture et d’airbag frontal passager.La commande, située dans la boîte
à
gants, est actionnée sur la position«ON».L’air bag frontal passager est activé.
Dans ce cas, n’installez pas de siègeenfant «dos à la route».
Actionnez la commande sur la position «OFF» pour neutraliser l’airbag frontal passager.
Dans ce cas, vous pouvez installer un siège enfant
«dos à la route».

54
Contrôle de marche

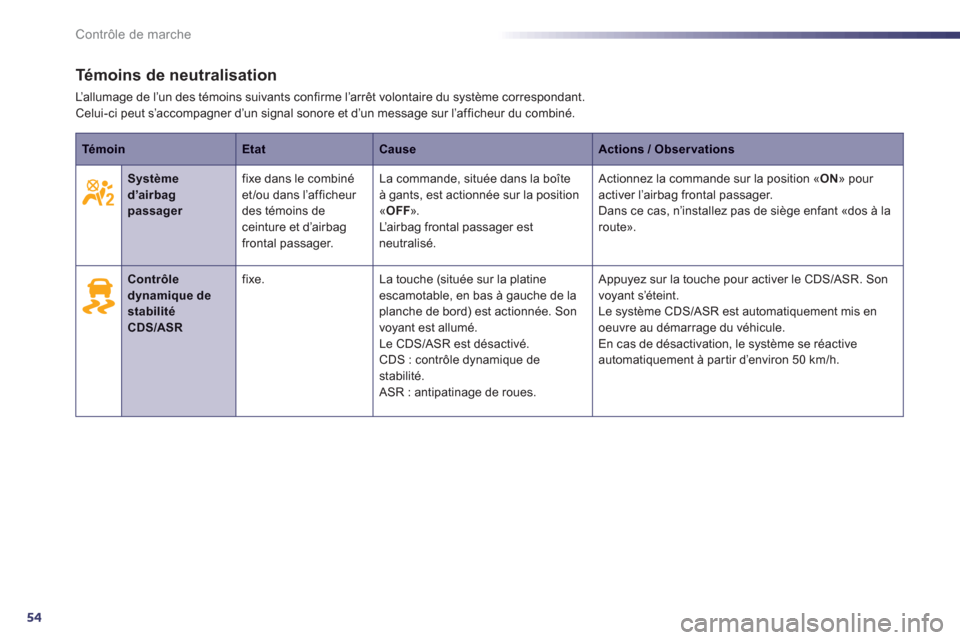

Témoins de neutralisation
L’ a l l u m age de l’un des témoins suivants confirme l’arrêt volontaire du système correspondant.Celui-ci peut s’accompagner d’un signal sonore et d’un message sur l’afficheur du combiné.

TémoinEtatCauseActions / Observations



Systèmed’airbagpassager
fixe dans le combiné et/ou dans l’afficheur des témoins de ceinture et d’airbag frontal passager. La commande, située dans la boîte
à gants, est actionnée sur la position
«OFF».L’ a i r b a g frontal passager est neutralisé.
Actionnez la commande sur la position « ON» pour
activer l’airbag frontal passager.
Dans ce cas, n’installez pas de siège enfant «dos à la
route».


Contrôledynamique destabilitéCDS/ASR
fixe. La touche (située sur la platineescamotable, en bas à gauche de la planche de bord) est actionnée. Son
voyant est allumé.
Le CDS/ASR est désactivé.
CDS : contrôle d
ynamique destabilité.
ASR : antipatinage de roues.
Appuyez sur la touche pour activer le CDS/ASR. Son
voyant s’éteint.
Le système CDS/ASR est automatiquement mis en
oeuvre au démarrage du véhicule.
En cas de désactivation, le système se réactive
automatiquement à par tir d’environ 50 km/h.
