2013 Peugeot 508 RXH Manuel du propriétaire (in French)

7
183

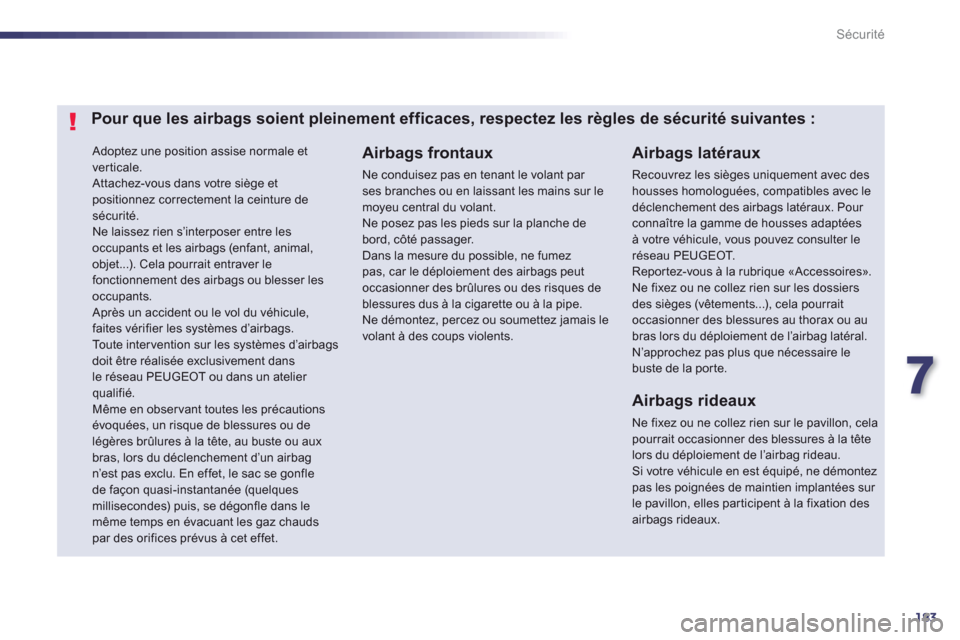

Sécurité
Adoptez une position assise normale etverticale. Attachez-vous dans votre siège etpositionnez correctement la ceinture desécurité. Ne laissez rien s’interposer entre les occupants et les airbags (enfant, animal, objet...). Cela pourrait entraver lefonctionnement des airbags ou blesser les occupants. Après un accident ou le vol du véhicule, faites vérifier les systèmes d’airbags.
Toute inter vention sur les systèmes d’airbagsdoit être réalisée exclusivement dans le réseau PEUGEOT ou dans un atelier qualifié.
Même en obser vant toutes les précautions évoquées, un risque de blessures ou de
légères brûlures à la tête, au buste ou auxbras, lors du déclenchement d’un airbag n’est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques millisecondes) puis, se dégonfle dans lemême temps en évacuant les gaz chauds par des orifices prévus à cet effet.
Airbags latéraux
Recouvrez les sièges uniquement avec des housses homologuées, compatibles avec ledéclenchement des airbags latéraux. Pour connaître la gamme de housses adaptéesà votre véhicule, vous pouvez consulter le réseau PEUGEOT.Reportez-vous à la rubrique «Accessoires».Ne fixez ou ne collez rien sur les dossiersdes sièges (vêtements...), cela pourraitoccasionner des blessures au thorax ou aubras lors du déploiement de l’airbag latéral.N’approchez pas plus que nécessaire lebuste de la por te.



Airbags frontaux

Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur lemoyeu central du volant.
Ne posez pas les pieds sur la planche debord, côté passager.
Dans la mesure du possible, ne fumez pas, car le déploiement des airbags peutoccasionner des brûlures ou des risques de blessures dus à la cigarette ou à la pipe.
Ne démontez, percez ou soumettez jamais levolant à des coups violents.

Airbags rideaux
Ne fixez ou ne collez rien sur le pavillon, cela
pourrait occasionner des blessures à la tête lors du déploiement de l’airbag rideau. Si votre véhicule en est équipé, ne démontezpas les poignées de maintien implantées sur le pavillon, elles par ticipent à la fixation des airbags rideaux.
Pour que les airbags soient pleinement efficaces, respectez les règles de sécurité suivantes :

184
Informations pratiques
Système complet, composé d’un compresseur et d’une car touche de produit de colmatage,
qui vous permet une réparation temporairedu pneumatique, afin de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupar t des
crevaisons susceptibles d’affecter le pneumatique, se situant sur la bande deroulement ou sur l’épaule du pneumatique.

















Kit de dépannage provisoire de pneumatique
Accès au kit



Liste des outillages

Tous ces outillages sont spécifiques à votre
véhicule et peuvent varier selon équipement.
Ne les utilisez pas pour d’autres usages. 1.Compresseur 12 V.
Contient un produit de colmatage pour
réparer temporairement la roue et permet
le réglage de la pression du pneu.
2. Une cale *
pour caler une roue avant du
véhicule. 3. Anneau amovible de remorquage.
Voir rubrique «Remorquage du véhicule».

* Suivant destination ou équipement.

8
185
Informations pratiques
A.Sélecteur de position «Réparation» ou
«Gonflage».B.Interrupteur marche «I»
/ arrêt «O».C.Bouton de dégonflage.D.Manomètre (en bar ou p.s.i.). E.
Compartiment comprenant :
- un câble avec adaptateur pour prise12 V,
- divers embouts de gonflage pour accessoires, tels que ballons,pneumatiques de cycle...


Description du kit
F.
Car touche de produit de colmatage.G.
Tuyau blanc avec bouchon pour laréparation.H.Tuyau noir pour le gonflage.I.Autocollant de limitation de vitesse.


L’autocollant de limitation de vitesse Idoit être collé sur le volant du véhicule pour vous rappeler qu’une roue est en usage temporaire.
Ne dépassez pas la vitesse de 80 km/h en roulant avec un pneumatique réparé à l’aide de ce type de kit.

186
Informations pratiques
Procédure de réparation
1. Colmatage )
Déroulez complètement le tuyau blanc G.)
Dévissez le bouchon du tuyau blanc.)
Raccordez le tuyau blanc à la valve du
pneumatique à réparer.

)Connectez la prise électrique du compresseur à la prise 12 V du véhicule. )Démarrez le véhicule et laissez le moteur
tourner.
Faites attention, ce produit est nocif (ex : éthylène-glycol, colophane...) encas d’ingestion et irritant pour les yeux.Tenez ce produit hors de por tée desenfants.


Evitez d’enlever tout corps étranger ayant pénétré dans le pneumatique.
)Coupez le contact.
)Tournez le sélecteur A
sur la position
«Réparation».
)Vérifiez que l’interrupteur B est
basculé en position «O».

Ne mettez pas en marche lecompresseur avant d’avoir raccordé letuyau blanc à la valve du pneumatique :
le produit de colmatage se répandrait à l’extérieur.

8
187
Informations pratiques

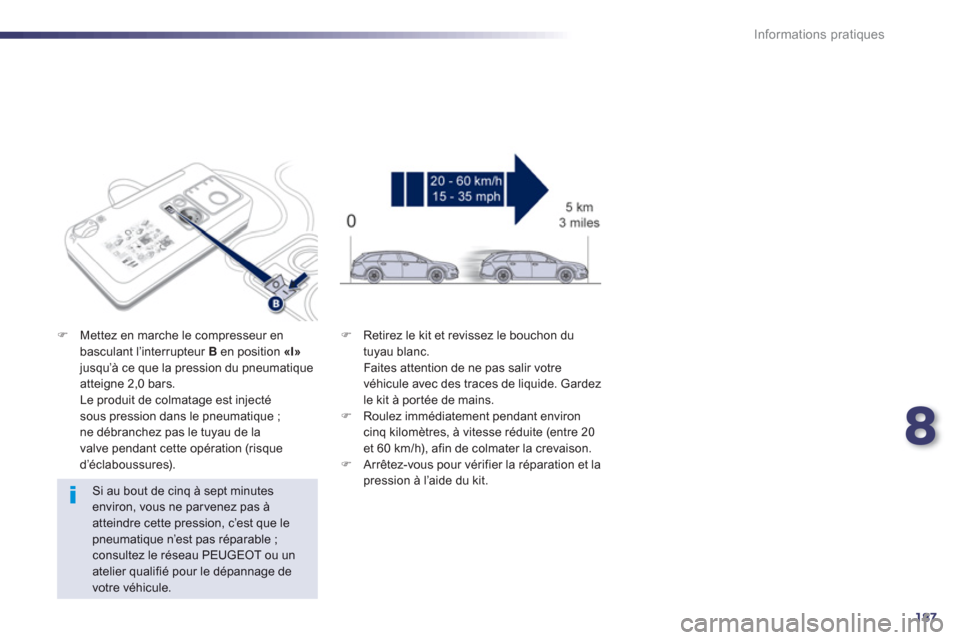

Si au bout de cinq à sept minutes environ, vous ne par venez pas à atteindre cette pression, c’est que lepneumatique n’est pas réparable ;consultez le réseau PEUGEOT ou unatelier qualifié pour le dépannage de votre véhicule.


)Mettez en marche le compresseur en
basculant l’interrupteur B
en position «I»jusqu’à ce que la pression du pneumatique atteigne 2,0 bars.
Le produit de colmatage est injectésous pression dans le pneumatique ; ne débranchez pas le tuyau de la
valve pendant cette opération (risque
d’éclaboussures).
) Retirez le kit et revissez le bouchon du
tuyau blanc.
Faites attention de ne pas salir votre
véhicule avec des traces de liquide. Gardez
le kit à por tée de mains. ) Roulez immédiatement pendant environ cinq kilomètres, à vitesse réduite (entre 20et 60 km/h), afin de colmater la crevaison. )
Arrêtez-vous pour vérifier la réparation et la pression à l’aide du kit.

188
Informations pratiques

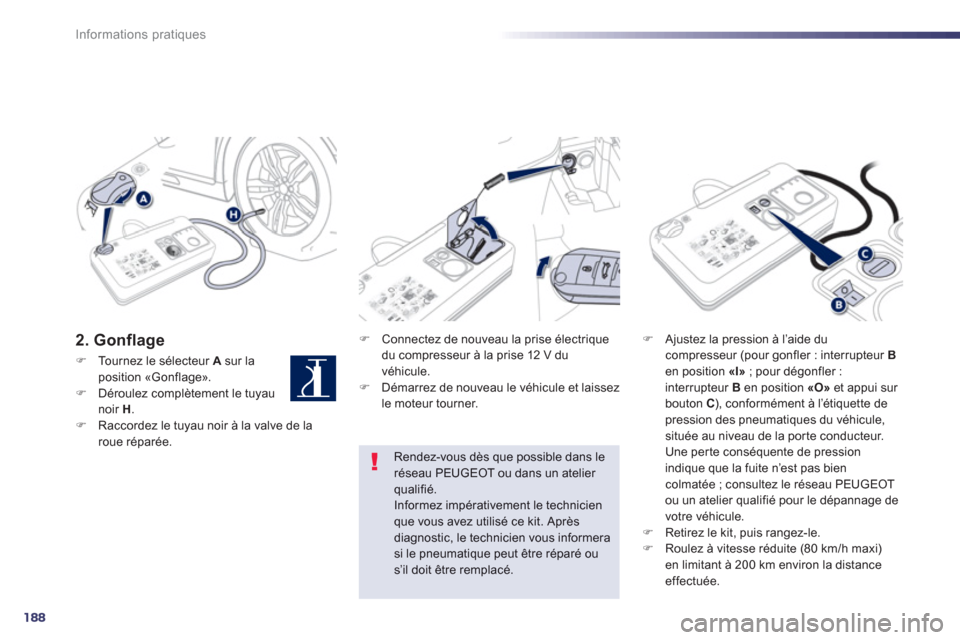

2. Gonflage )
Connectez de nouveau la prise électrique
du compresseur à la prise 12 V du
v
éhicule. ) Démarrez de nouveau le véhicule et laissezle moteur tourner.

)Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur Ben position «I»
; pour dégonfler :
interrupteur Ben position «O»
et appui sur bouton C ), conformément à l’étiquette de pression des pneumatiques du véhicule,située au niveau de la por te conducteur.
Une perte conséquente de pression
indique que la fuite n’est pas bien colmatée ; consultez le réseau PEUGEOT
ou un atelier qualifié pour le dépannage de
votre véhicule.)Retirez le kit, puis rangez-le.
)Roulez à vitesse réduite (80 km/h maxi)en limitant à 200 km environ la distanceeffectuée.


Rendez-vous dès que possible dans leréseau PEUGEOT ou dans un atelier qualifié.Informez impérativement le technicienque vous avez utilisé ce kit. Après
diagnostic, le technicien vous informerasi le pneumatique peut être réparé ou s’il doit être remplacé.
)Tournez le sélecteur A
sur laposition «Gonflage». )Déroulez complètement le tuyaunoir H
. )Raccordez le tuyau noir à la valve de la
roue réparée.

8
189
Informations pratiques

Retrait de la cartouche
)Rangez le tuyau noir.)Dégagez la base coudée du tuyau blanc. )Maintenez le compresseur ver ticalement.)Dévissez la car touche par le bas.



Faites attention aux écoulements de liquide.
La date limite d’utilisation du liquide estinscrite sur la cartouche.
La car touche de liquide est à usage unique ; même entamée, elle doit êtreremplacée. Après utilisation, ne jetez pas lacar touche dans la nature, rappor tez-la dans le réseau PEUGEOT ou à unorganisme chargé de sa récupération.
N’oubliez pas de vous réapprovisionner avec une nouvelle car touche disponible dans le réseau PEUGEOT ou dans un atelier qualifié.
Contrôle de pression /
Gonflage occasionnel
Vous pouvez également utiliser lecompresseur, sans injection de produit, pour :
- contrôler ou gonfler occasionnellement vos pneumatiques,
- gonfler d’autres accessoires (ballons,
pneumatiques de cycle...).

)
Tournez le sélecteur A
sur laposition «Gonflage».)
Déroulez complètement le tuyau
noir H . ) Raccordez le tuyau noir à la valve de laroue ou de l’ac c e s s oire.Si nécessaire, montez au préalable un des embouts fourni avec le kit.
)
Connectez la prise électrique du compresseur à la prise 12 V du véhicule. )
Démarrez le véhicule et laissez le moteur
tourner.) Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur Ben position «I»
; pour dégonfler :
interrupteur Ben position «O»
et appui sur bouton C ), conformément à l’étiquette depression des pneumatiques du véhicule ou de l’ac c e s s oire.)
Retirez le kit, puis rangez-le.

190
Informations pratiques

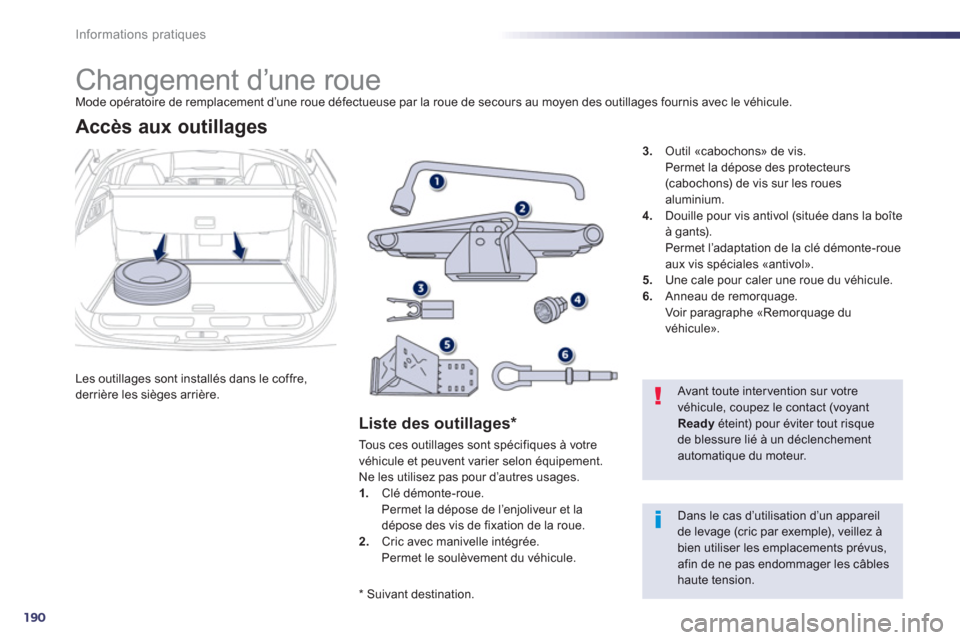

Changement d’une roue Mode opératoire de remplacement d’une roue défectueuse par la roue de secours au moyen des outillages fournis avec le véhicule.
Les outilla
ges sont installés dans le coffre,
derrière les sièges arrière.
Accès aux outillages

Liste des outillages *
3.Outil «cabochons» de vis.
Permet la d
épose des protecteurs (cabochons) de vis sur les roues aluminium.4. Douille pour vis antivol (située dans la boîte à gants).
Permet l’adaptation de la clé démonte-roue aux vis spéciales «antivol».
5. Une cale pour caler une roue du véhicule.
6.Anneau de remorquage.
Voir paragraphe «Remorquage du
v
éhicule».

Avant toute intervention sur votre véhicule, coupez le contact (voyant Readyéteint) pour éviter tout risquede blessure lié à un déclenchement automatique du moteur.
Dans le cas d’utilisation d’un appareilde levage (cric par exemple), veillez à
bien utiliser les emplacements prévus,afin de ne pas endommager les câbleshaute tension.
Tous ces outilla
ges sont spécifiques à votre
véhicule et peuvent varier selon équipement.
Ne les utilisez pas pour d’autres usages.
1.Clé démonte-roue.
Permet la dépose de l’enjoliveur et la
dépose des vis de fixation de la roue.
2. Cric avec manivelle intégrée.
Permet le soulèvement du véhicule.

*
Suivant destination.
