2013 Peugeot 508 RXH Manuel du propriétaire (in French)

3
111
Confort
Pour que ces systèmes soient pleinement efficaces, respectez les règles d’utilisation etd’entretien suivantes :) Si après un arrêt prolongé au soleil, la température intérieure reste très élevée, n’hésitez pas à aérer l’habitacle pendant quelques instants. Placez la commande de débit d’air à un niveau suffisant pour assurer un bonrenouvellement d’air dans l’habitacle.)
Pour obtenir une répartition d’air homogène, veillez à ne pas obstruer les grilles d’entrée d’air extérieur situées à la base du pare-brise, les buses, les aérateurs et les sor tiesd’air, ainsi que l’extraction d’air située dans le coffre. )
Privilégiez l’entrée d’air extérieur car une utilisation prolongée de la recirculation d’air risque de provoquer l’embuage du pare-brise et des vitres latérales. )
Ne masquez pas le capteur d’ensoleillement, situé sur la planche de bord ; celui-ci ser tà la régulation du système d’air conditionné automatique.)
Faites fonctionner le système d’air conditionné 5 à 10 minutes, une à deux fois par mois pour le maintenir en parfaite condition de fonctionnement. )
Veillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments filtrants (voir chapitre «Vérifications»). Nous vous recommandons de privilégier un filtre habitacle combiné. Grâce à sonsecond filtre actif spécifique, il contribue à la purification de l’air respiré par lesoccupants et à la propreté de l’habitacle (réduction des symptômes allergiques, des mauvaises odeurs et des dépôts gras).)
L’air conditionné utilise l’énergie du moteur lors de son fonctionnement. Il en résulte une hausse de la consommation du véhicule. En cas de traction d’une charge maximale dans une forte pente par température élevée, la coupure de l’air conditionné permet de récupérer de la puissance moteur et doncd’améliorer la capacité de remorquage. La condensation créée par l’air conditionné provoque à l’arrêt un écoulement d’eaunormal sous le véhicule.)
Pour assurer le bon fonctionnement du système d’air conditionné, nous vous recommandons également de le faire contrôler régulièrement. )
Si le système ne produit pas de froid, ne l’activez pas et consultez le réseau PEUGEOT ou un atelier qualifié.

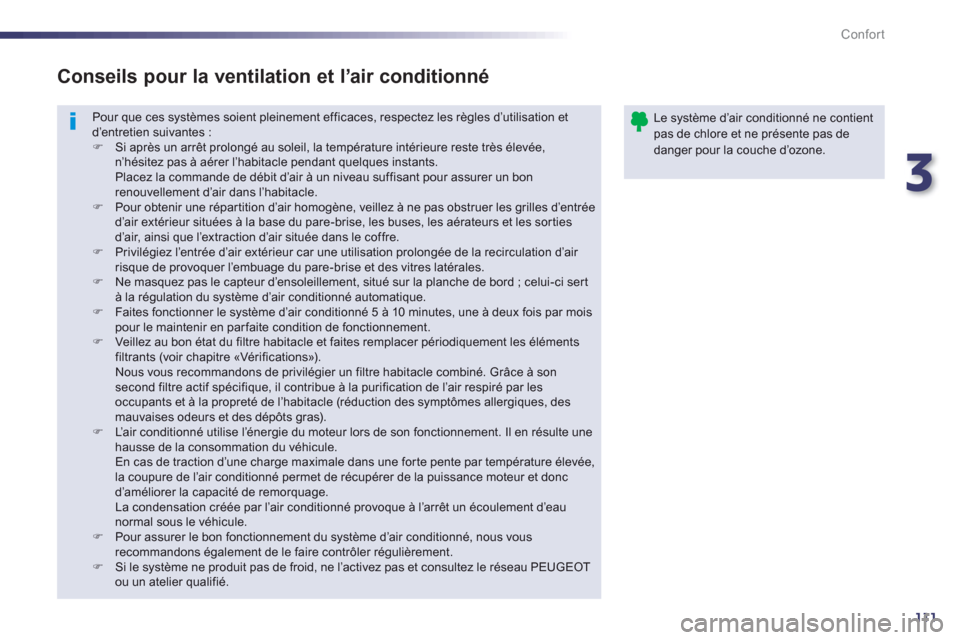

Conseils pour la ventilation et l’air conditionné


Le système d’air conditionné ne contient pas de chlore et ne présente pas dedanger pour la couche d’ozone.

112
Confort

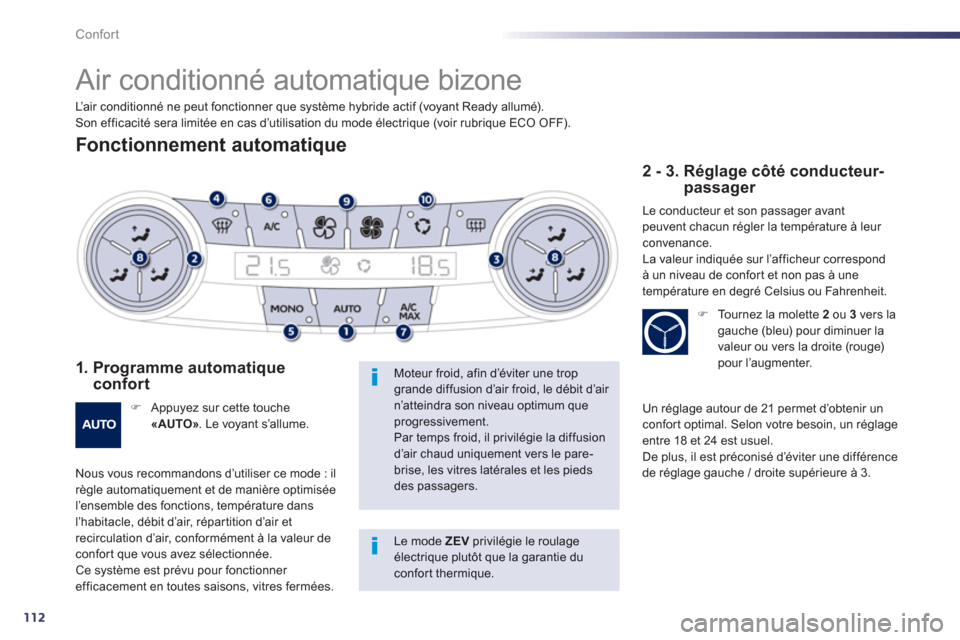

Air conditionné automatique bizone
Fonctionnement automatique
1. Programme automatique confort
)
Appuyez sur cette touche«AUTO»
. Le voyant s’allume.
N
ous vous recommandons d’utiliser ce mode : il règle automatiquement et de manière optimisée
l’ensemble des fonctions, température dans
l’habitacle, débit d’air, répartition d’air et recirculation d’air, conformément à la valeur de confor t que vous avez sélectionnée.
Ce système est prévu pour fonctionner efficacement en toutes saisons, vitres fermées.
Moteur froid, afin d’éviter une tropgrande diffusion d’air froid, le débit d’air n’atteindra son niveau optimum queprogressivement. Par temps froid, il privilégie la diffusion d’air chaud uniquement vers le pare-brise, les vitres latérales et les piedsdes passagers.


2 - 3. Réglage côté conducteur-passager

Le conducteur et son passager avant
peuvent chacun régler la température à leur convenance.
La valeur indiquée sur l’afficheur correspond
à un niveau de confort et non pas à une
température en degré Celsius ou Fahrenheit.
) Tournez la molette 2
ou 3vers la gauche (bleu) pour diminuer la
valeur ou vers la droite (rouge)pour l’augmenter.
Un ré
glage autour de 21 permet d’obtenir unconfort optimal. Selon votre besoin, un réglageentre 18 et 24 est usuel.
De plus, il est préconisé d’éviter une différence
de réglage gauche / droite supérieure à 3.
L’air conditionné ne peut fonctionner que système hybride actif (voyant Ready allumé).
Son efficacité sera limitée en cas d’utilisation du mode électrique (voir rubrique ECO OFF).
Le mode ZEV privilégie le roulageélectrique plutôt que la garantie duconfort thermique.

3
113
Confort

En entrant dans le véhicule, si la température intérieure est beaucoupplus froide ou plus chaude que la valeur de confor t, il n’est pas utile de modifier la valeur affichée pour atteindre leconfor t souhaité. Le système compenseautomatiquement et le plus rapidement possible l’écar t de température.

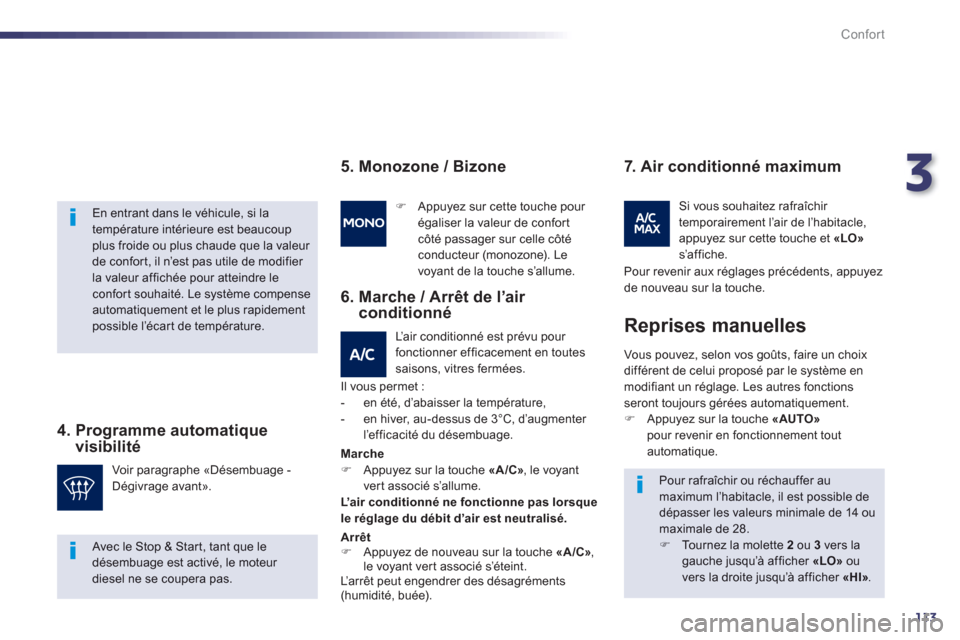

4. Programme automatiquevisibilité

Pour rafraîchir ou réchauffer au maximum l’habitacle, il est possible de dépasser les valeurs minimale de 14 oumaximale de 28. )
Tournez la molette 2ou 3vers la gauche jusqu’à afficher «LO»
ouvers la droite jusqu’à afficher «HI» .
Voir para
graphe «Désembuage - Dégivrage avant».
)
Appuyez sur cette touche pour égaliser la valeur de confort
côté passager sur celle côtéconducteur (monozone). Le
voyant de la touche s’allume.

Vous pouvez, selon vos
goûts, faire un choix
différent de celui proposé par le système en
modifiant un réglage. Les autres fonctions seront toujours gérées automatiquement. ) Appuyez sur la touche «AUTO»pour revenir en fonctionnement tout
automatique.


Reprises manuelles
5. Monozone / Bizone

L’air conditionné est prévu pour fonctionner efficacement en toutessaisons, vitres fermées.
6. Marche / Arrêt de l’air conditionné
Il vous permet :
- en été, d’abaisser la température,
- en hiver, au-dessus de 3°C, d’augmenter l’efficacité du désembuage.


7. Air conditionné maximum
Si vous souhaitez rafraîchir
temporairement l’air de l’habitacle,
appuyez sur cette touche et «LO»s’affiche.
Avec le Stop & Start, tant que ledésembuage est activé, le moteur diesel ne se coupera pas.
Marche)
Appuyez sur la touche «A/C», le voyant
vert associé s’allume.L’air conditionné ne fonctionne pas lorsquele réglage du débit d’air est neutralisé.
Arrêt) Appuyez de nouveau sur la touche «A/C»,le voyant vert associé s’éteint.
L’arrêt peut engendrer des désagréments(humidité, buée). Pour revenir aux r
églages précédents, appuyezde nouveau sur la touche.

114
Confort

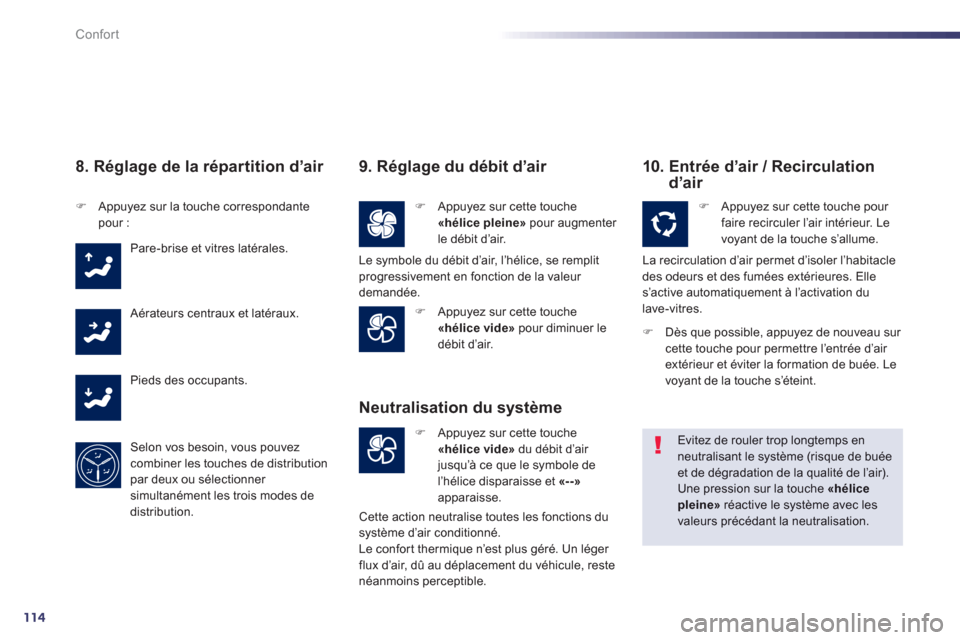

8. Réglage de la répartition d’air
)Appuyez sur la touche correspondante pour :
P
are-brise et vitres latérales.
A
érateurs centraux et latéraux.
Pieds des occupants.
Selon vos besoin, vous pouvez
combiner les touches de distribution
par deux ou sélectionner simultanément les trois modes de distribution.


9. Réglage du débit d’air
)Appuyez sur cette touche«hélice pleine»
pour augmenter
le débit d’air.
)Appuyez sur cette touche«hélice vide»pour diminuer ledébit d’air.



10. Entrée d’air / Recirculation
d’air
)Appuyez sur cette touche«hélice vide»du débit d’air
jusqu’à ce que le symbole del’hélice disparaisse et «--»apparaisse.

Neutralisation du système
)
Appuyez sur cette touche pour
faire recirculer l’air intérieur. Le
vo
yant de la touche s’allume.
La recirculation d
’air permet d’isoler l’habitacle des odeurs et des fumées extérieures. Elle s’active automatiquement à l’activation du
lave-vitres.

Evitez de rouler trop longtemps en neutralisant le système (risque de buéeet de dégradation de la qualité de l’air).
Une pression sur la touche «hélicepleine»
réactive le système avec les valeurs précédant la neutralisation. Le s
ymbole du débit d’air, l’hélice, se remplit
progressivement en fonction de la valeur demandée.

Cette action neutralise toutes les fonctions du
s
ystème d’air conditionné.
Le confor t thermique n’est plus géré. Un léger flux d’air, dû au déplacement du véhicule, reste
néanmoins perceptible.
)Dès que possible, appuyez de nouveau sur cette touche pour permettre l’entrée d’air extérieur et éviter la formation de buée. Le
voyant de la touche s’éteint.

3
115
Confort





Air conditionné automatique quadrizone


Fonctionnement automatique


1. Programme automatiqueconfort

Les modes Soft /Auto/Fast permettent au conducteur et à son passager avant de choisir à leur convenance le confort dans l’habitacle :
2. Activation/ désactivation d’air conditionné arrière
3 - 4. Ré
glage côté conducteur-passager
Le conducteur et son passager avant
peuvent chacun régler la température à leur
convenance.
La valeur indiquée sur l’afficheur correspond
à un niveau de confort et non pas à une
température en degré Celsius ou Fahrenheit.
Privilé
gie une douceur optimale et lesilence de fonctionnement en limitantle débit d’air.
Offre le meilleur compromis entre confort thermique et silence defonctionnement.
Privilé
gie une diffusion d’air
dynamique et efficace.
Appuyez sur cette touche pour désactiver l’air conditionné arrière et
verrouiller le système. Un cadenas
apparaît sur l’écran LCD. Lorsque
le système arrière est réactivé, le mode automatique est choisi avec les derniers réglages de température.
)
Tournez la molette 3ou 4
vers lagauche (bleu) pour diminuer la
valeur ou vers la droite (rouge)
pour l’augmenter.
Un ré
glage autour de 21 permet d’obtenir un confort optimal. Selon votre besoin, un réglageentre 18 et 24 est usuel.
De plus, il est préconisé d’éviter une différence
de réglage gauche / droite supérieure à 3. L’air conditionné ne peut fonctionner que s
ystème hybride actif (voyant Ready allumé).
Son efficacité sera limitée en cas d’utilisation du mode électrique (voir rubrique ECO OFF).

116
Confort

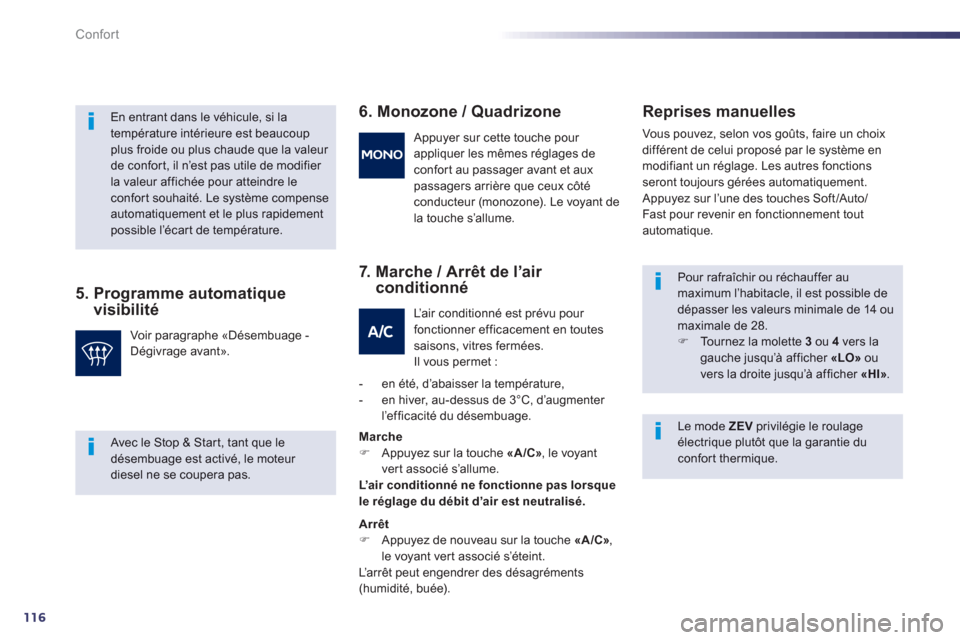

5. Programme automatique visibilité
6. Monozone / Quadrizone

7. Marche / Arrêt de l’air
conditionné
Re
prises manuelles

Vous pouvez, selon vos goûts, faire un choix
différent de celui proposé par le système en
modifiant un réglage. Les autres fonctions seront toujours gérées automatiquement.
Appuyez sur l’une des touches Soft/Auto/Fast pour revenir en fonctionnement tout
automatique.

En entrant dans le véhicule, si latempérature intérieure est beaucoupplus froide ou plus chaude que la valeur
de confor t, il n’est pas utile de modifier la valeur affichée pour atteindre le confor t souhaité. Le système compense automatiquement et le plus rapidementpossible l’écar t de température.
Voir paragraphe «D
ésembuage -Dégivrage avant».
Appuyer sur cette touche pour
appliquer les mêmes réglages de
confor t au passager avant et auxpassagers arrière que ceux côté conducteur (monozone). Le voyant de
la touche s’allume.
L
’air conditionné est prévu pour fonctionner efficacement en toutes saisons, vitres fermées.
Il vous permet :


- en été, d
’abaisser la température,

- en hiver, au-dessus de 3°C, d’augmenter l’efficacité du désembuage.
Marche)
Appuyez sur la touche «A/C»
, le voyant
vert associé s’allume.L’air conditionné ne fonctionne pas lorsque
le réglage du débit d’air est neutralisé.
Arrêt) Appuyez de nouveau sur la touche «A/C»,le voyant vert associé s’éteint.
L’arrêt peut engendrer des désagréments
(humidité, buée).

Pour rafraîchir ou réchauffer au maximum l’habitacle, il est possible de dépasser les valeurs minimale de 14 ou maximale de 28. )
Tournez la molette 3ou 4vers la gauche jusqu’à afficher «LO»
ouvers la droite jusqu’à afficher «HI».
Avec le Stop & Start, tant que le désembuage est activé, le moteur diesel ne se coupera pas.

Le mode ZEVprivilégie le roulage électrique plutôt que la garantie du confort thermique.

3
117
Confort
) Appuyez sur cette touche
«hélice pleine»
pour augmenter le débit d’air.
)Appuyez sur la touche correspondante
pour :
P
are-brise et vitres latérales.
A
érateurs centraux et latéraux.
Pieds des occupants.
Selon vos besoins, vous pouvez
combiner les touches de distributionpar deux ou sélectionner simultanément les trois modes dedistribution.
) Appuyez sur cette touche«hélice vide»pour diminuer ledébit d’air.
)
Appuyez sur cette touche«hélice vide»du débit d’air jusqu’à ce que le symbole del’hélice disparaisse et «- -»apparaisse.
Entrée d’air en mode automatiqueElle est activée par défaut enrégulation de confor t automatique.

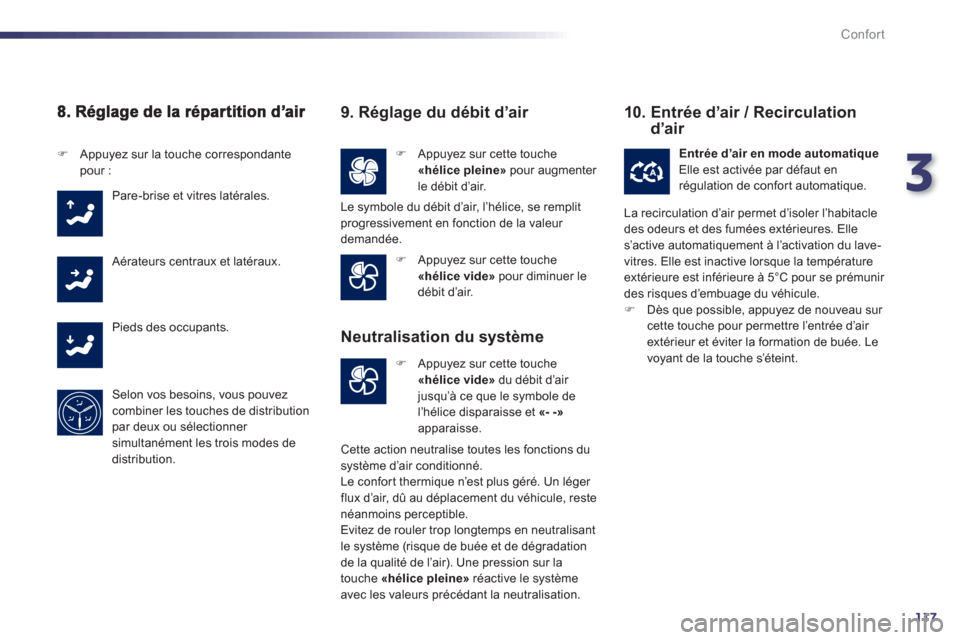

9. Réglage du débit d’air
Le symbole du débit d’air, l’hélice, se remplitprogressivement en fonction de la valeur demandée.
Neutralisation du système
Cette action neutralise toutes les fonctions du
système d’air conditionné.
Le confor t thermique n’est plus géré. Un léger
flux d’air, dû au déplacement du véhicule, reste
néanmoins perceptible. Evitez de rouler trop longtemps en neutralisant le système (risque de buée et de dégradation
de la qualité de l’air). Une pression sur la
touche «hélice pleine» réactive le systèmeavec les valeurs précédant la neutralisation.


10. Entrée d’air / Recirculation
d’air
La recirculation d’air permet d’isoler l’habitacledes odeurs et des fumées extérieures. Elle s’ac t i ve auto mat iquement à l’activation du lave-
vitres. Elle est inactive lorsque la température
extérieure est inférieure à 5°C pour se prémunir
des risques d’embuage du véhicule. ) Dès que possible, appuyez de nouveau sur cette touche pour permettre l’entrée d’air extérieur et éviter la formation de buée. Levoyant de la touche s’éteint.

118
Confort

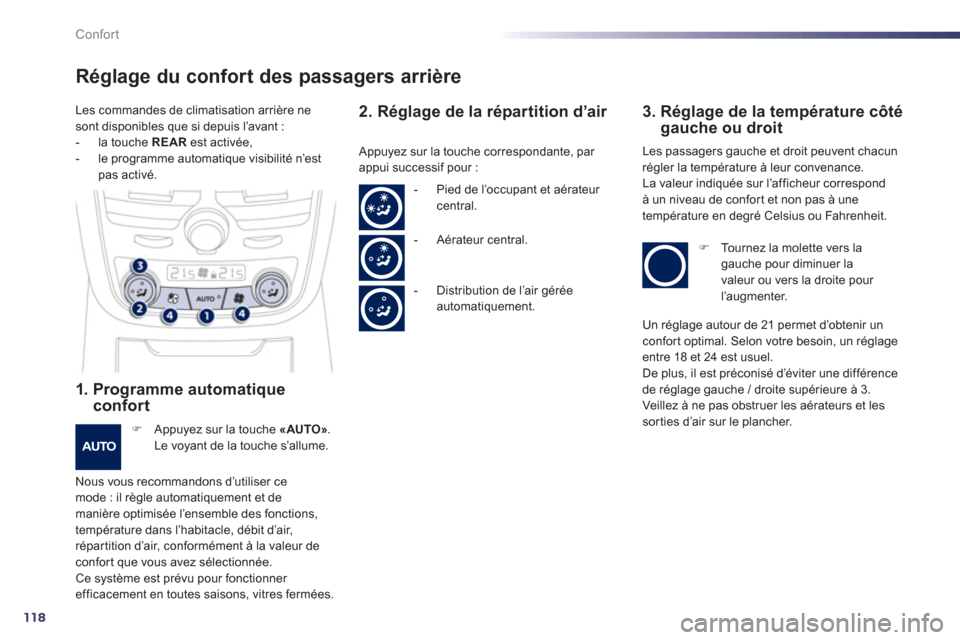

Réglage du confort des passagers arrière
1. Programme automatique confort
)
Appuyez sur la touche «AUTO».Le voyant de la touche s’allume.
N
ous vous recommandons d’utiliser cemode : il règle automatiquement et de manière optimisée l’ensemble des fonctions,
température dans l’habitacle, débit d’air,
répartition d’air, conformément à la valeur deconfor t que vous avez sélectionnée.
Ce système est prévu pour fonctionner efficacement en toutes saisons, vitres fermées.


2. Réglage de la répartition d’air
3. Réglage de la température côtégauche ou droit

Appuyez sur la touche correspondante, par
appui successif pour : Les passagers gauche et droit peuvent chacun
régler la température à leur convenance.
La valeur indiquée sur l’afficheur correspond
à un niveau de confort et non pas à une
température en de
gré Celsius ou Fahrenheit.
) To urnez la molette vers la gauche pour diminuer la
valeur ou vers la droite pour
l’augmenter. - Pied de l
’occupant et aérateur central.
- A
érateur central.
- Distribution de l
’air gérée automatiquement.
L
es commandes de climatisation arrière ne sont disponibles que si depuis l’avant :
- la touche REARest activée,
- le programme automatique visibilité n’estpas activé.
Un ré
glage autour de 21 permet d’obtenir unconfort optimal. Selon votre besoin, un réglageentre 18 et 24 est usuel.
De plus, il est préconisé d’éviter une différence
de réglage gauche / droite supérieure à 3.
Veillez à ne pas obstruer les aérateurs et les sorties d’air sur le plancher.
