2013 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

K
O
63

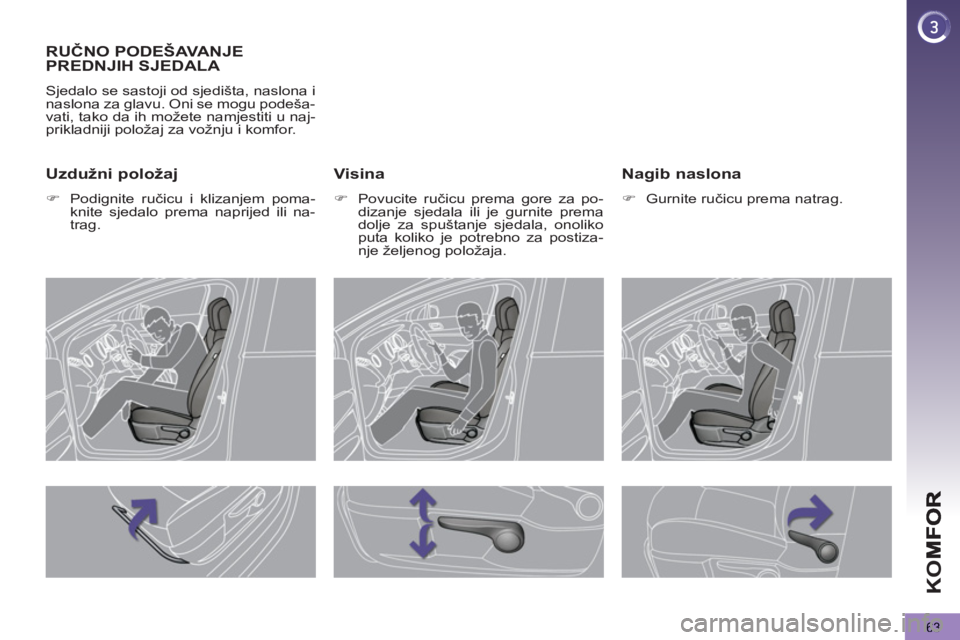

RUČNO PODEŠAVANJE PREDNJIH SJEDALA

Sjedalo se sastoji od sjedišta, naslona i
naslona za glavu. Oni se mogu podeša-
vati, tako da ih možete namjestiti u naj-
prikladniji položaj za vožnju i komfor.
Visina



)
Povucite ručicu prema gore za po-
dizanje sjedala ili je gurnite prema
dolje za spuštanje sjedala, onoliko
puta koliko je potrebno za postiza-
nje željenog položaja.

Nagib naslona



)
Gurnite ručicu prema natrag.

Uzdužni položaj



)
Podignite ručicu i klizanjem poma-
knite sjedalo prema naprijed ili na-
trag.

K
O
64

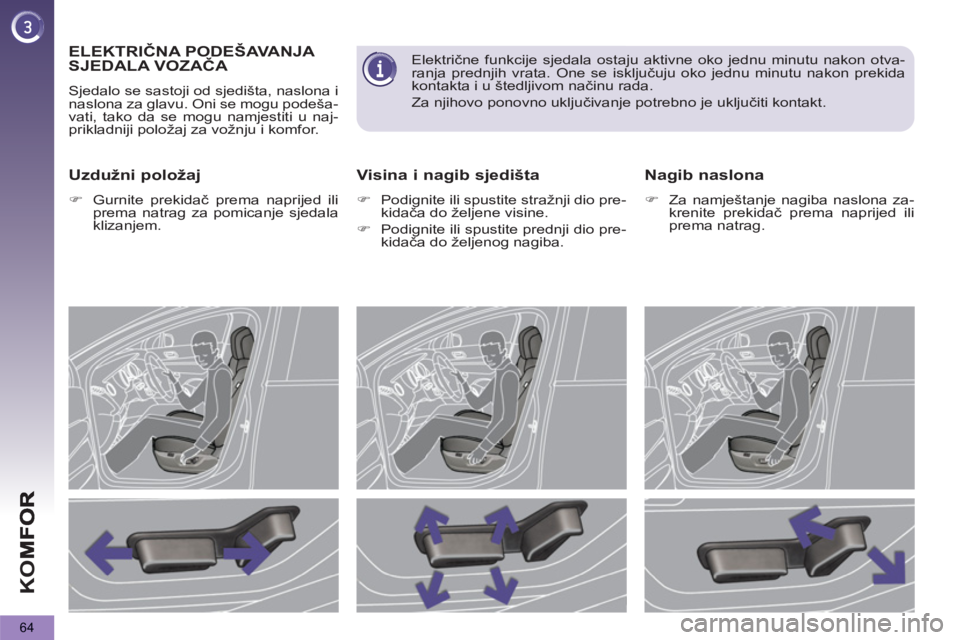

ELEKTRIČNA PODEŠAVANJA
SJEDALA VOZAČA

Sjedalo se sastoji od sjedišta, naslona i
naslona za glavu. Oni se mogu podeša-
vati, tako da se mogu namjestiti u naj-
prikladniji položaj za vožnju i komfor.

Uzdužni položaj



)
Gurnite prekidač prema naprijed ili
prema natrag za pomicanje sjedala
klizanjem.

Visina i nagib sjedišta



)
Podignite ili spustite stražnji dio pre-
kidača do željene visine.

)
Podignite ili spustite prednji dio pre-
kidača do željenog nagiba.

Nagib naslona



)
Za namještanje nagiba naslona za-
krenite prekidač prema naprijed ili
prema natrag.

Električne funkcije sjedala ostaju aktivne oko jednu minutu nakon otva-
ranja prednjih vrata. One se isključuju oko jednu minutu nakon prekida
kontakta i u štedljivom načinu rada.
Za njihovo ponovno uključivanje potrebno je uključiti kontakt.

K
O
65

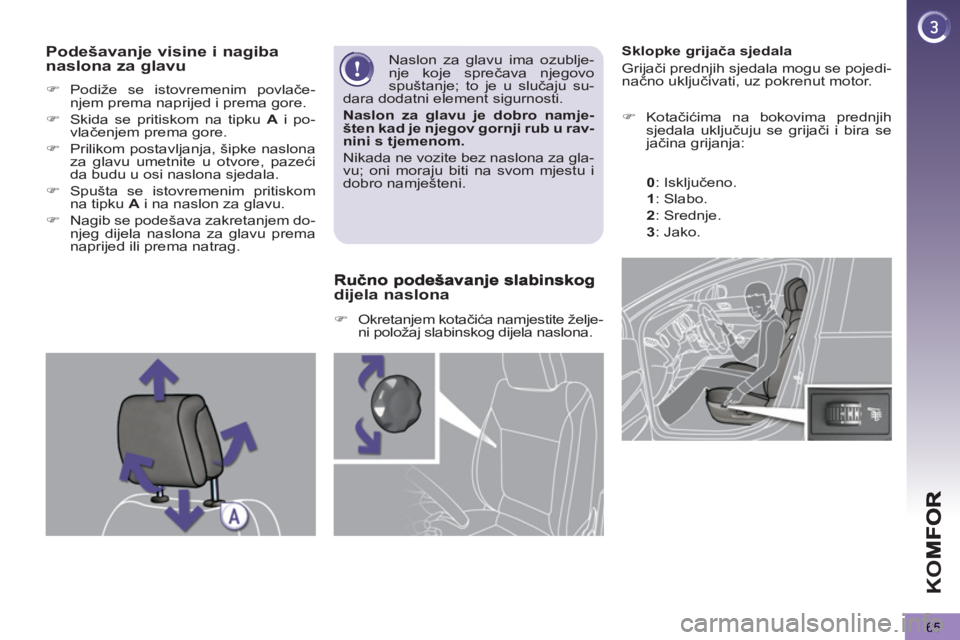

Sklopke grijača sjedala
Grijači prednjih sjedala mogu se pojedi-
načno uključivati, uz pokrenut motor.


)
Kotačićima na bokovima prednjih
sjedala uključuju se grijači i bira se
jačina grijanja:

0
: Isključeno.

1
: Slabo.

2
: Srednje.

3
: Jako.


)
Podiže se istovremenim povlače-
njem prema naprijed i prema gore.

)
Skida se pritiskom na tipku A
i po-
vlačenjem prema gore.

)
Prilikom postavljanja, šipke naslona
za glavu umetnite u otvore, pazeći
da budu u osi naslona sjedala.

)
Spušta se istovremenim pritiskom
na tipku A
i na naslon za glavu.

)
Nagib se podešava zakretanjem do-
njeg dijela naslona za glavu prema
naprijed ili prema natrag.
Naslon za glavu ima ozublje-
nje koje sprečava njegovo
spuštanje; to je u slučaju su-
dara dodatni element sigurnosti.

Naslon za glavu je dobro namje-
šten kad je njegov gornji rub u rav-
nini s tjemenom.

Nikada ne vozite bez naslona za gla-
vu; oni moraju biti na svom mjestu i
dobro namješteni.

dijela naslona



)
Okretanjem kotačića namjestite želje-
ni položaj slabinskog dijela naslona.

Podešavanje visine i nagiba
naslona za glavu

K
O
66

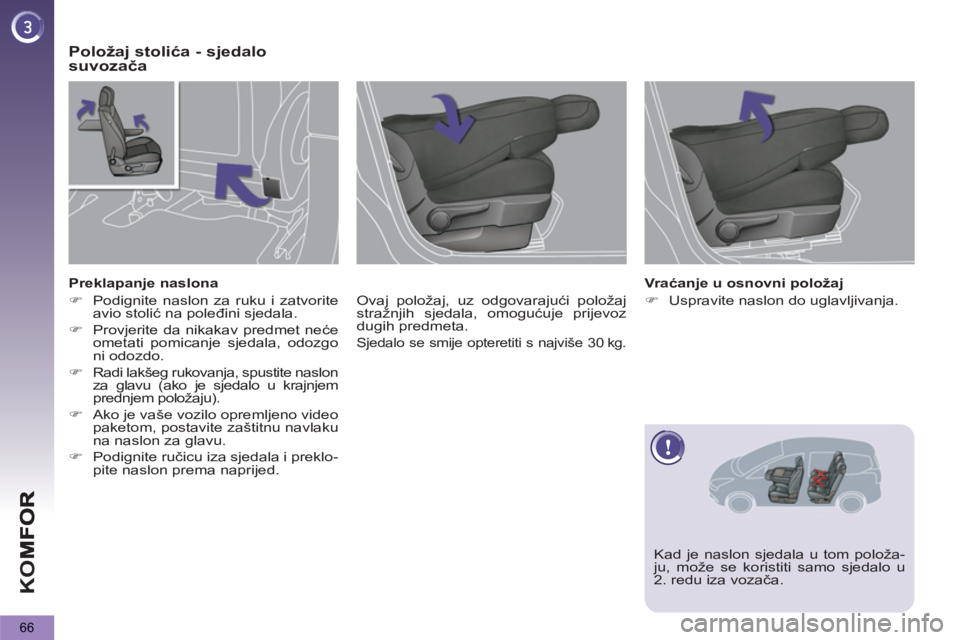

Položaj stolića - sjedalo
suvozača


Ovaj položaj, uz odgovarajući položaj
stražnjih sjedala, omogućuje prijevoz
dugih predmeta.
Sjedalo se smije opteretiti s najviše 30 kg.


Preklapanje naslona


)
Podignite naslon za ruku i zatvorite
avio stolić na poleđini sjedala.

)
Provjerite da nikakav predmet neće
ometati pomicanje sjedala, odozgo
ni odozdo.

)
Radi lakšeg rukovanja, spustite naslon
za glavu (ako je sjedalo u krajnjem
prednjem položaju).

)
Ako je vaše vozilo opremljeno video
paketom, postavite zaštitnu navlaku
na naslon za glavu.

)
Podignite ručicu iza sjedala i preklo-
pite naslon prema naprijed.

Vr aćanje u osnovni položaj


)
Uspravite naslon do uglavljivanja.



Kad je naslon sjedala u tom položa-
ju, može se koristiti samo sjedalo u
2. redu iza vozača.

K
O
67

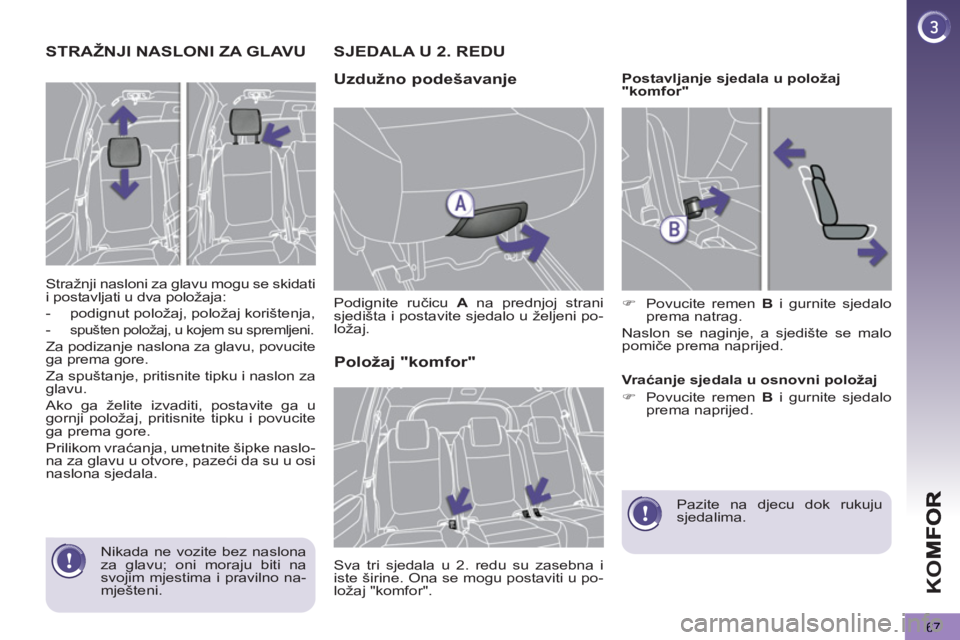

STRAŽNJI NASLONI ZA GLAVU
Stražnji nasloni za glavu mogu se skidati
i postavljati u dva položaja:


- podignut položaj, položaj korištenja,

-
spušten položaj, u kojem su spremljeni.


Za podizanje naslona za glavu, povucite
ga prema gore.
Za spuštanje, pritisnite tipku i naslon za
glavu.
Ako ga želite izvaditi, postavite ga u
gornji položaj, pritisnite tipku i povucite
ga prema gore.
Prilikom vraćanja, umetnite šipke naslo-
na za glavu u otvore, pazeći da su u osi
naslona sjedala.
SJEDALA U 2. REDU

Uzdužno podešavan
je

Podignite ručicu A
na prednjoj strani
sjedišta i postavite sjedalo u željeni po-
ložaj.
Položaj "komfor"

Sva tri sjedala u 2. redu su zasebna i
iste širine. Ona se mogu postaviti u po-
ložaj "komfor".
Postavljanje sjedala u položaj
"komfor"


)
Povucite remen B
i gurnite sjedalo
prema natrag.
Naslon se naginje, a sjedište se malo
pomiče prema naprijed.

Vr aćanje sjedala u osnovni položaj


)
Povucite remen B
i gurnite sjedalo
prema naprijed.


Pazite na djecu dok rukuju
sjedalima.

Nikada ne vozite bez naslona
za glavu; oni moraju biti na
svojim mjestima i pravilno na-
mješteni.

K
O
68

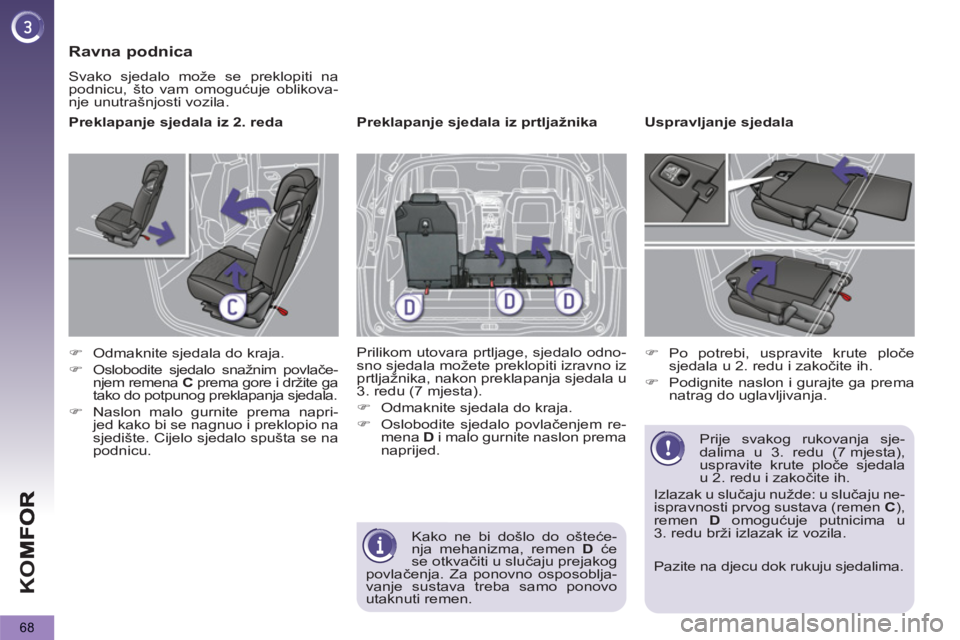

Ravna podnica

Svako sjedalo može se preklopiti na
podnicu, što vam omogućuje oblikova-
nje unutrašnjosti vozila.

Preklapanje sjedala iz 2. reda


)
Odmaknite sjedala do kraja.

)
Oslobodite sjedalo snažnim povlače-
njem remena C
prema gore i držite ga
tako do potpunog preklapanja sjedala.

)
Naslon malo gurnite prema napri-
jed kako bi se nagnuo i preklopio na
sjedište. Cijelo sjedalo spušta se na
podnicu.

Preklapanje sjedala iz prtljažnika
Prilikom utovara prtljage, sjedalo odno-
sno sjedala možete preklopiti izravno iz
prtljažnika, nakon preklapanja sjedala u
3. redu (7 mjesta).


)
Odmaknite sjedala do kraja.

)
Oslobodite sjedalo povlačenjem re-
mena D
i malo gurnite naslon prema
naprijed.
Uspravljanje sjedala


)
Po potrebi, uspravite krute ploče
sjedala u 2. redu i zakočite ih.

)
Podignite naslon i gurajte ga prema
natrag do uglavljivanja.

Prije svakog rukovanja sje-
dalima u 3. redu (7 mjesta),
uspravite krute ploče sjedala
u 2. redu i zakočite ih.
Izlazak u slučaju nužde: u slučaju ne-
ispravnosti prvog sustava (remen C
),
remen D
omogućuje putnicima u
3. redu brži izlazak iz vozila.
Kako ne bi došlo do ošteće-
nja mehanizma, remen D
će
se otkvačiti u slučaju prejakog
povlačenja. Za ponovno osposoblja-
vanje sustava treba samo ponovo
utaknuti remen.


Pazite na djecu dok rukuju sjedalima.

K
O
69
Kruta ploča

Na svakom naslonu sjedala u 2. redu
pričvršćena je kruta ploča.
Ta ploča služi za:


- dobivanje neprekinute površine prt-
ljažnika neovisno o položaju sjedala,

- sprečavanje klizanja predmeta is-
pod sjedala u 2. redu (najviše 30 kg
po ploči).

Oslobađanje/zaključavanje krute
ploče


)
Prije otvaranja krutih ploča, provjeri-
te da su sjedala u 2. redu u krajnjem
stražnjem položaju.

)
Za oslobađanje, klizanjem pomakni-
te prema gore zatvarač E
na ploči.

)
Za zaključavanje, uspravite ploču
i klizanjem pomaknite prema dolje
zatvarač E
.




Ulazak/izlazak iz 3. reda (7 mjesta)Vraćanje sjedala na mjestoizvana, uz otvorena vrata

Ako u 3. redu sjede putnici (7 mjesta):


)
Rukom gurnite sjedalo prema na-
trag do krajnjeg položaja; sjedalo se
neće postaviti u krajnji stražnji polo-
žaj kako bi ostalo prostora za noge
putnika u 3. redu.

)
Spustite sjedište.



)
Podignite avio stolić na sjedalu u
2. redu, ako je spušten.

)
Povucite ručicu F
prema gore.
Sjedalo će se otkočiti, a sjedište će
se uspraviti uz naslon.

)
Pritisnite ručicu F
prema naprijed
i gurnite naslon sjedala prema na-
prijed.

K
O
70

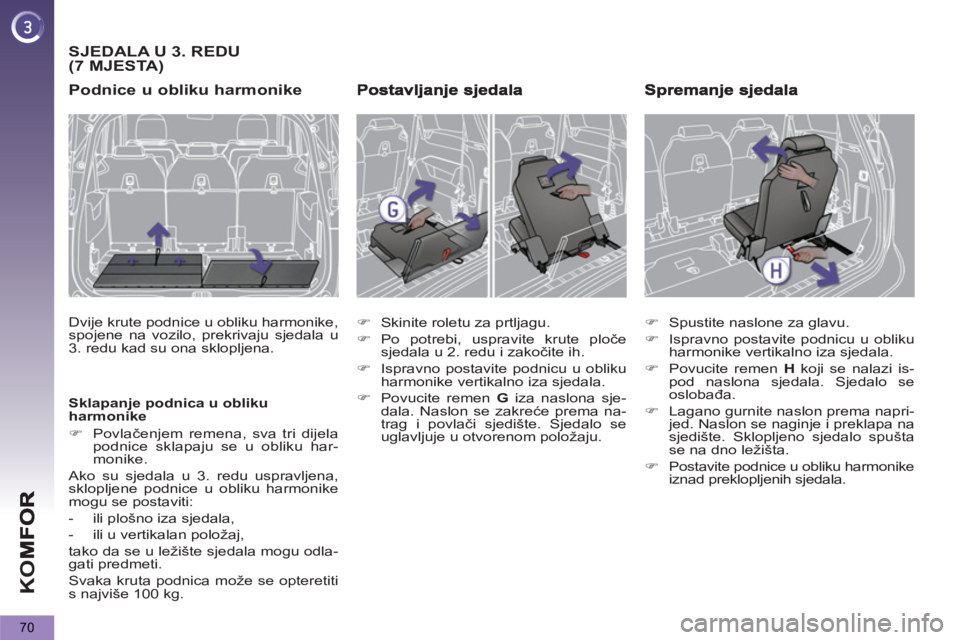

SJEDALA U 3. REDU (7 MJESTA)

Podnice u obliku harmonike

Dvije krute podnice u obliku harmonike,
spojene na vozilo, prekrivaju sjedala u
3. redu kad su ona sklopljena.

Sklapanje podnica u obliku
harmonike


)
Povlačenjem remena, sva tri dijela
podnice sklapaju se u obliku har-
monike.
Ako su sjedala u 3. redu uspravljena,
sklopljene podnice u obliku harmonike
mogu se postaviti:


- ili plošno iza sjedala,

- ili u vertikalan položaj,
tako da se u ležište sjedala mogu odla-
gati predmeti.
Svaka kruta podnica može se opteretiti
s najviše 100 kg.



)
Skinite roletu za prtljagu.

)
Po potrebi, uspravite krute ploče
sjedala u 2. redu i zakočite ih.

)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.

)
Povucite remen G
iza naslona sje-
dala. Naslon se zakreće prema na-
trag i povlači sjedište. Sjedalo se
uglavljuje u otvorenom položaju.



)
Spustite naslone za glavu.

)
Ispravno postavite podnicu u obliku
harmonike vertikalno iza sjedala.

)
Povucite remen H
koji se nalazi is-
pod naslona sjedala. Sjedalo se
oslobađa.

)
Lagano gurnite naslon prema napri-
jed. Naslon se naginje i preklapa na
sjedište. Sklopljeno sjedalo spušta
se na dno ležišta.

)
Postavite podnice u obliku harmonike
iznad preklopljenih sjedala.
