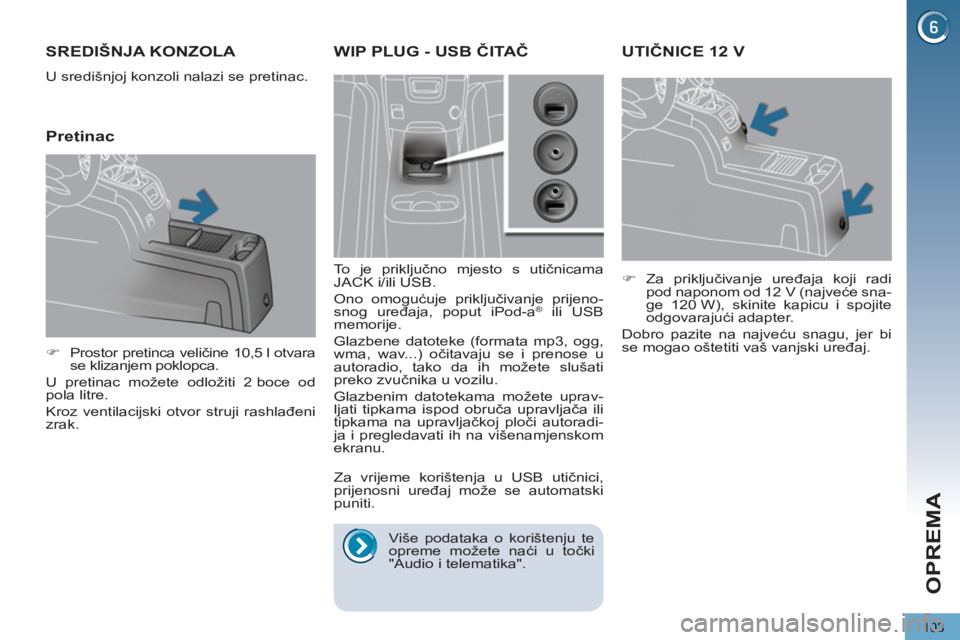

OPREMA
103
UTIČNICE 12 V



)
Za priključivanje uređaja koji radi
pod naponom od 12 V (najveće sna-
ge 120 W), skinite kapicu i spojite
odgovarajući adapter.
Dobro pazite na najveću snagu, jer bi
se mogao oštetiti vaš vanjski uređaj.
SREDIŠNJA KONZOLA

U središnjoj konzoli nalazi se pretinac.


Pretinac



)
Prostor pretinca veličine 10,5 l otvara
se klizanjem poklopca.
U pretinac možete odložiti 2 boce od
pola litre.
Kroz ventilacijski otvor struji rashlađeni
zrak.
WIP PLUG - USB ČITAČ


To je priključno mjesto s utičnicama
JACK i/ili USB.
Ono omogućuje priključivanje prijeno-
snog uređaja, poput iPod-a
® ili USB
memorije.
Glazbene datoteke (formata mp3, ogg,
wma, wav...) očitavaju se i prenose u
autoradio, tako da ih možete slušati
preko zvučnika u vozilu.
Glazbenim datotekama možete uprav-
ljati tipkama ispod obruča upravljača ili
tipkama na upravljačkoj ploči autoradi-
ja i pregledavati ih na višenamjenskom
ekranu.

Za vrijeme korištenja u USB utičnici,
prijenosni uređaj može se automatski
puniti.

Više podataka o korištenju te
opreme možete naći u točki
"Audio i telematika".

OPREMA
104

Kako bi se izbjegla svaka opa-
snost od blokiranja papučica:

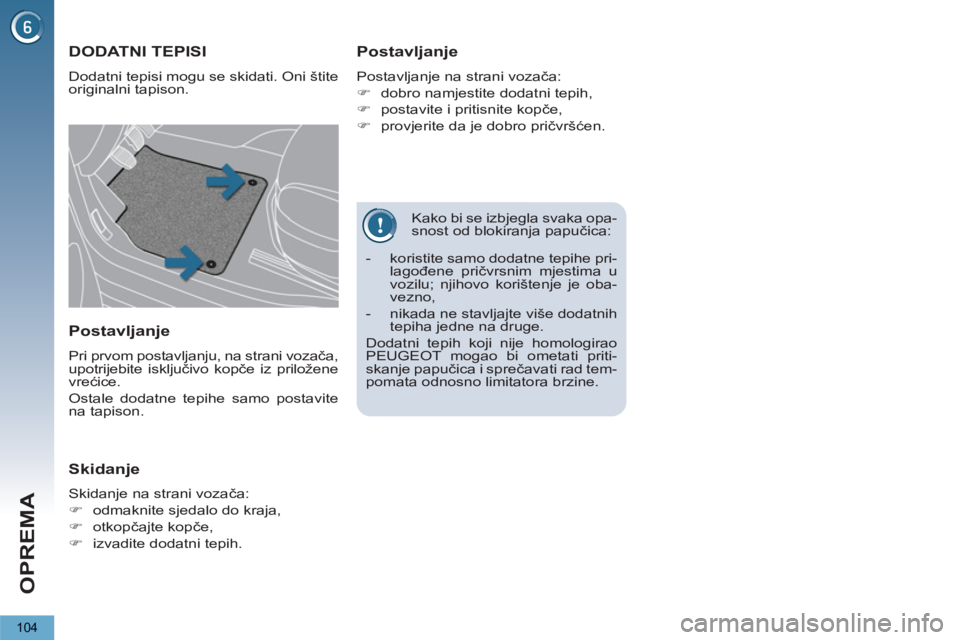

DODATNI TEPISI

Dodatni tepisi mogu se skidati. Oni štite
originalni tapison.

Postavljanje

Postavljanje na strani vozača:


)
dobro namjestite dodatni tepih,

)
postavite i pritisnite kopče,

)
provjerite da je dobro pričvršćen.


Postavljanje

Pri prvom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene
vrećice.
Ostale dodatne tepihe samo postavite
na tapison.


Skidanje

Skidanje na strani vozača:


)
odmaknite sjedalo do kraja,

)
otkopčajte kopče,

)
izvadite dodatni tepih.


- koristite samo dodatne tepihe pri-
lagođene pričvrsnim mjestima u
vozilu; njihovo korištenje je oba-
vezno,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati priti-
skanje papučica i sprečavati rad tem-
pomata odnosno limitatora brzine.

OPREMA
105

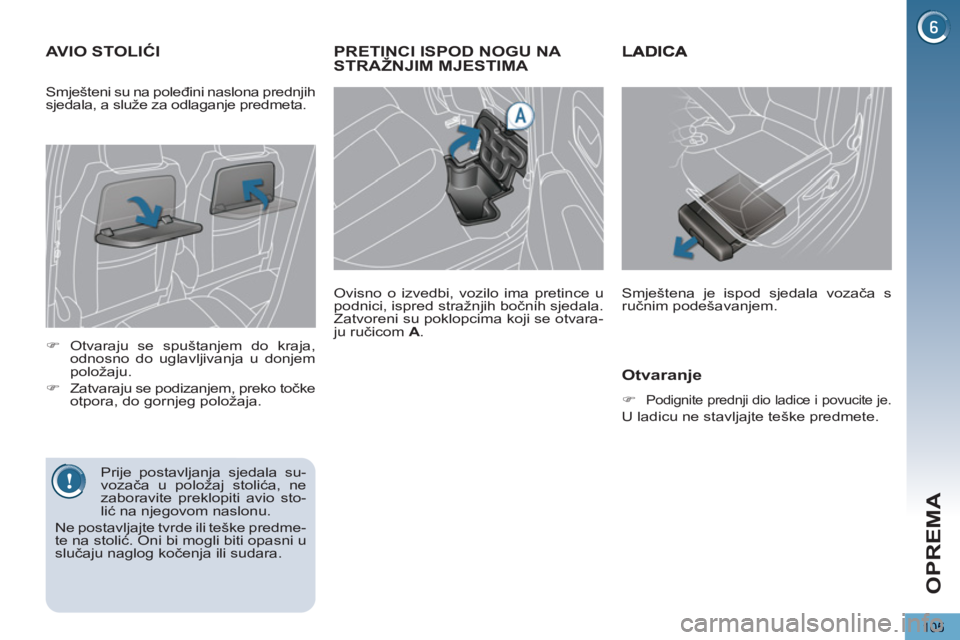

PRETINCI ISPOD NOGU NA
STRAŽNJIM MJESTIMA

Ovisno o izvedbi, vozilo ima pretince u
podnici, ispred stražnjih bočnih sjedala.
Zatvoreni su poklopcima koji se otvara-
ju ručicom A
.
AVIO STOLIĆI



)
Otvaraju se spuštanjem do kraja,
odnosno do uglavljivanja u donjem
položaju.

)
Zatvaraju se podizanjem, preko točke
otpora, do gornjeg položaja.

Prije postavljanja sjedala su-
vozača u položaj stolića, ne
zaboravite preklopiti avio sto-
lić na njegovom naslonu.
Ne postavljajte tvrde ili teške predme-
te na stolić. Oni bi mogli biti opasni u
slučaju naglog kočenja ili sudara. Smješteni su na poleđini naslona prednjih
sjedala, a služe za odlaganje predmeta.
Smještena je ispod sjedala vozača s
ručnim podešavanjem.


Otvaranje



)
Podignite prednji dio ladice i povucite je.

U ladicu ne stavljajte teške predmete.

OPREMA
106

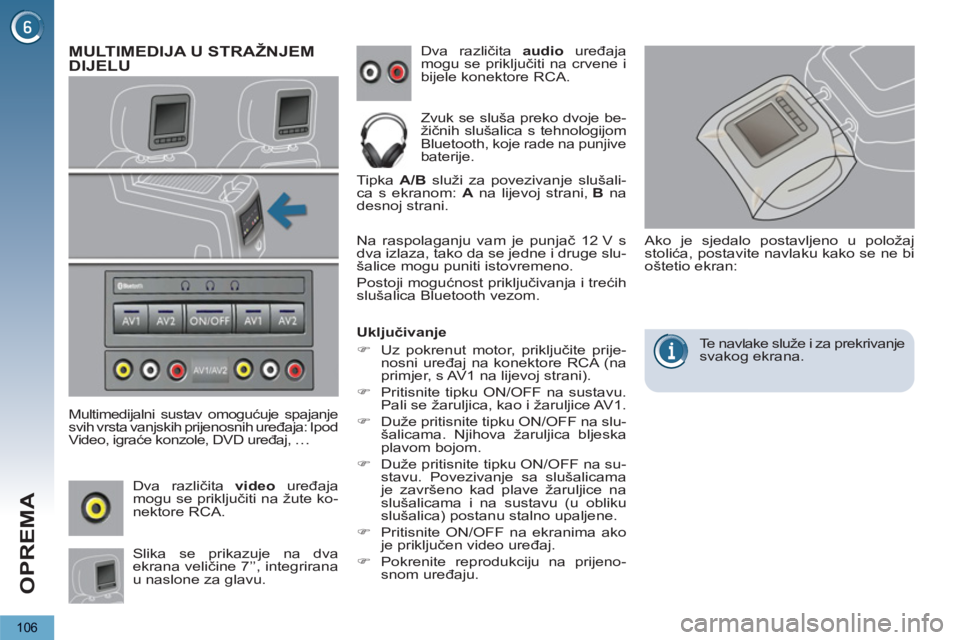

MULTIMEDIJA U STRAŽNJEMDIJELU

Multimedijalni sustav omogućuje spajanje
svih vrsta vanjskih prijenosnih uređaja: Ipod
Video, igraće konzole, DVD uređaj, … Dva različita audio
uređaja
mogu se priključiti na crvene i
bijele konektore RCA.
Zvuk se sluša preko dvoje be-
žičnih slušalica s tehnologijom
Bluetooth, koje rade na punjive
baterije.
Tipka A/B
služi za povezivanje slušali-
ca s ekranom: A
na lijevoj strani, B
na
desnoj strani.
Slika se prikazuje na dva
ekrana veličine 7’’, integrirana
u naslone za glavu. Dva različita video
uređaja
mogu se priključiti na žute ko-
nektore RCA.
Na raspolaganju vam je punjač 12 V s
dva izlaza, tako da se jedne i druge slu-
šalice mogu puniti istovremeno.
Postoji mogućnost priključivanja i trećih
slušalica Bluetooth vezom.

Uključivanje


)
Uz pokrenut motor, priključite prije-
nosni uređaj na konektore RCA (na
primjer, s AV1 na lijevoj strani).

)
Pritisnite tipku ON/OFF na sustavu.
Pali se žaruljica, kao i žaruljice AV1.

)
Duže pritisnite tipku ON/OFF na slu-
šalicama. Njihova žaruljica bljeska
plavom bojom.

)
Duže pritisnite tipku ON/OFF na su-
stavu. Povezivanje sa slušalicama
je završeno kad plave žaruljice na
slušalicama i na sustavu (u obliku
slušalica) postanu stalno upaljene.

)
Pritisnite ON/OFF na ekranima ako
je priključen video uređaj.

)
Pokrenite reprodukciju na prijeno-
snom uređaju.

Ako je sjedalo postavljeno u položaj
stolića, postavite navlaku kako se ne bi
oštetio ekran:
Te navlake služe i za prekrivanje
svakog ekrana.

OPREMA
107
STAKLENI PANORAMSKI KROV
Krov ima panoramsku površinu od za-
tamnjenog stakla koje povećava osvi-
jetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim
sjenilom koje poboljšava toplinski i aku-
stički komfor.

U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno
ga je pokrenuti u suprotnom
smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa nje-
govo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.

Ručno


)
Povucite ili pritisnite prekidač A
, ne
prelazeći točku otpora.
Sjenilo se zaustavlja odmah nakon
otpuštanja prekidača.

Automatski


)
Povucite ili pritisnite prekidač A
pre-
ko točke otpora.
Sjenilo se potpuno otvara, odnosno
zatvara.
Ponovnim djelovanjem na prekidač
sjenilo se zaustavlja.


Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku pri-
likom zatvaranja, ono će se zaustaviti i
malo vratiti natrag.

Električno sekvencijalno sjenilo

Sjenilo se može otvarati i zatvarati na
dva načina.
Ako se sjenilo ponovo otvori prilikom
zatvaranja, odmah nakon njegova
zaustavljanja.


)
Povlačite prekidač do potpunog
otvaranja sjenila.

)
Pritisnite prekidač do potpunog
zatvaranja sjenila.

Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.


Reinicijalizacija
: u slučaju
prekida napajanja sjenila za
vrijeme njegova pomicanja,
potrebno je reinicijalizirati funkciju
zaštite od priklještenja.


)
Pritisnite prekidač do potpunog
zatvaranja sjenila.

)
Držite prekidač pritisnut najma-
nje 3 sekunde. Tada ćete osjetiti
malo pomicanje sjenila, čime se
potvrđuje njegova reinicijalizaci-
ja.

OPREMA
108

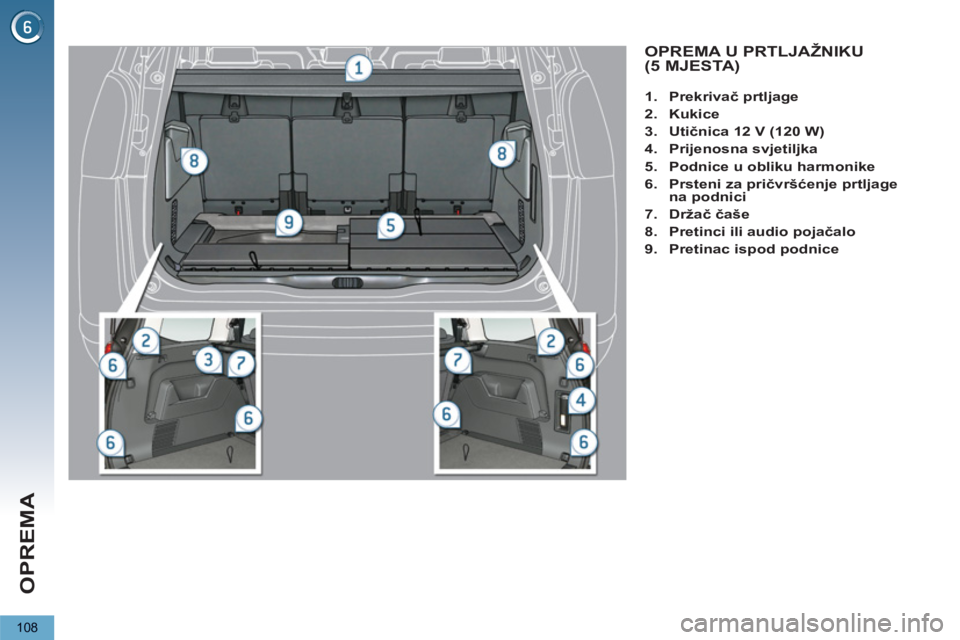

OPREMA U PRTLJAŽNIKU(5 MJESTA)



1.
Prekrivač prtljage


2.
Kukice


3.
Utičnica 12 V
(120 W)


4.
Prijenosna svjetiljka


5.
Podnice u obliku harmonike


6.
Prsteni za pričvršćenje prtljage

na podnici


7.
Držač čaše


8.
Pretinci ili audio pojačalo


9.
Pretinac ispod podnice

OPREMA
109



1.
Prekrivač prtljage


2.
Kukice


3.
Utičnica 12 V
(120 W)


4.
Prijenosna svjetiljka


5.
Podnice u obliku harmonike


6.
Prsteni za pričvršćenje prtljage

na podnici


7.
Držač čaše


8.
Nasloni za ruke


9.
Pretinci
ili audio pojačalo


10.
Kopče pojasa u 3. redu



OPREMA U PRTLJAŽNIKU (7 MJESTA)

OPREMA
110

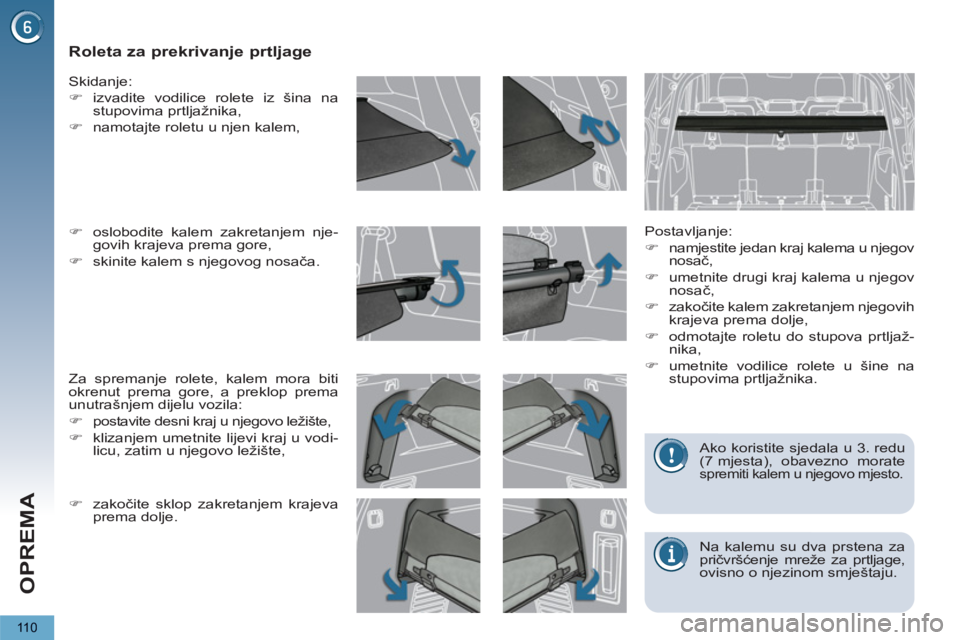

Roleta za prekrivanje prtljage


Postavljanje:


)
namjestite jedan kraj kalema u njegov
nosač,

)
umetnite drugi kraj kalema u njegov
nosač,

)
zakočite kalem zakretanjem njegovih
krajeva prema dolje,

)
odmotajte roletu do stupova prtljaž-
nika,

)
umetnite vodilice rolete u šine na
stupovima prtljažnika.

Skidanje:


)
izvadite vodilice rolete iz šina na
stupovima prtljažnika,

)
namotajte roletu u njen kalem,

Za spremanje rolete, kalem mora biti
okrenut prema gore, a preklop prema
unutrašnjem dijelu vozila:


)
postavite desni kraj u njegovo ležište,

)
klizanjem umetnite lijevi kraj u vodi-
licu, zatim u njegovo ležište,
)
oslobodite kalem zakretanjem nje-
govih krajeva prema gore,

)
skinite kalem s njegovog nosača.

Na kalemu su dva prstena za
pričvršćenje mreže za prtljage,
ovisno o njezinom smještaju. Ako koristite sjedala u 3. redu
(7 mjesta), obavezno morate
spremiti kalem u njegovo mjesto.

)
zakočite sklop zakretanjem krajeva
prema dolje.
