2013 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

VID
95

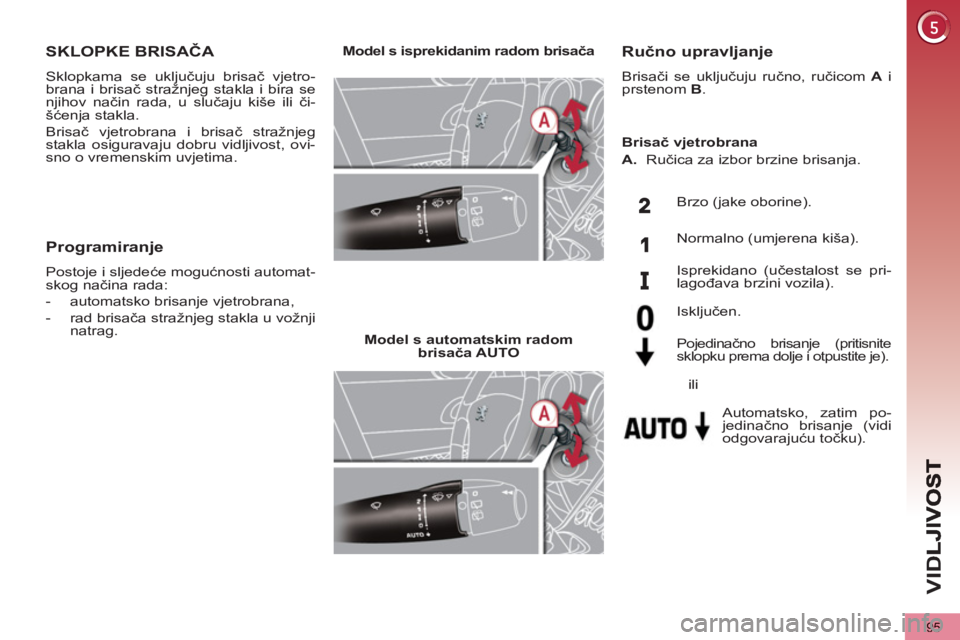

SKLOPKE BRISAČA

Sklopkama se uključuju brisač vjetro-
brana i brisač stražnjeg stakla i bira se
njihov način rada, u slučaju kiše ili či-
šćenja stakla.
Brisač vjetrobrana i brisač stražnjeg
stakla osiguravaju dobru vidljivost, ovi-
sno o vremenskim uvjetima.
Ručno upravljanje

Brisači se uključuju ručno, ručicom A
i
prstenom B
.

Model s isprekidanim radom brisača



Model s automatskim radom
brisača AUTO

Brzo (jake oborine).

Normalno (umjerena kiša).

Isprekidano (učestalost se pri-
lagođava brzini vozila).

Automatsko, zatim po-
jedinačno brisanje (vidi
odgovarajuću točku).

Isključen.



Pojedinačno brisanje (pritisnite
sklopku prema dolje i otpustite je).

Brisač vjetrobrana

A.
Ručica za izbor brzine brisanja.







ili
Programiranje

Postoje i sljedeće mogućnosti automat-
skog načina rada:


- automatsko brisanje vjetrobrana,

- rad brisača stražnjeg stakla u vožnji
natrag.

VID
96

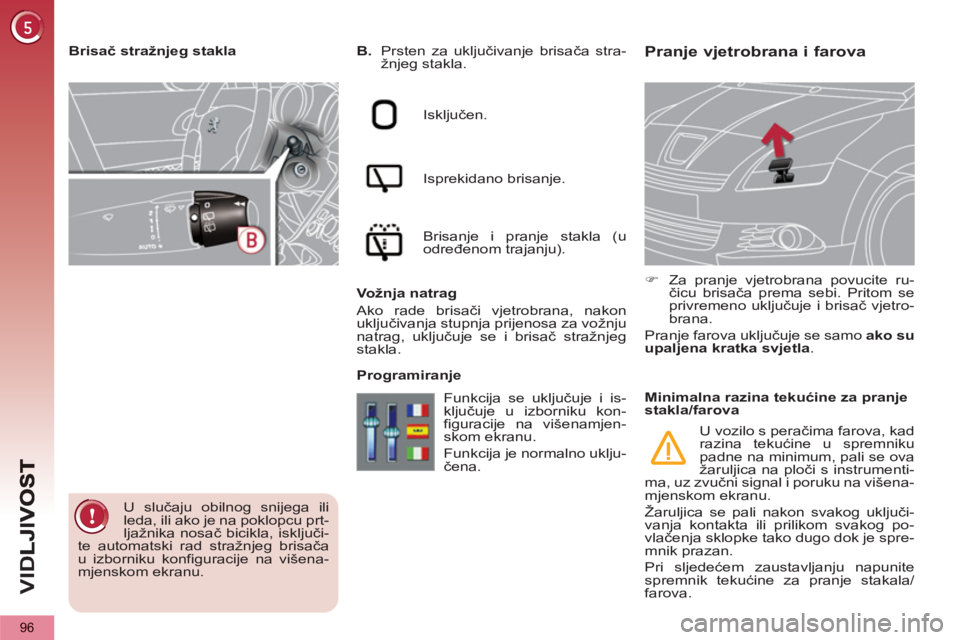

Pranje vjetrobrana i farova

B.
Prsten za uključivanje brisača stra-
žnjeg stakla.

Isključen.

Isprekidano brisanje.

Brisanje i pranje stakla (u
određenom trajanju).

Vožnja natrag
Ako rade brisači vjetrobrana, nakon
uključivanja stupnja prijenosa za vožnju
natrag, uključuje se i brisač stražnjeg
stakla.

Programiranje

)
Za pranje vjetrobrana povucite ru-
čicu brisača prema sebi. Pritom se
privremeno uključuje i brisač vjetro-
brana.
Pranje farova uključuje se samo ako su
upaljena kratka svjetla
.











Brisač stražnjeg stakla

U slučaju obilnog snijega ili
leda, ili ako je na poklopcu prt-
ljažnika nosač bicikla, isključi-
te automatski rad stražnjeg brisača
u izborniku konfiguracije na višena-
mjenskom ekranu. Funkcija se uključuje i is-
ključuje u izborniku kon-
figuracije na višenamjen-
skom ekranu.
Funkcija je normalno uklju-
čena.










Minimalna razina tekućine za pranje
stakla/farova

U vozilo s peračima farova, kad
razina tekućine u spremniku
padne na minimum, pali se ova
žaruljica na ploči s instrumenti-
ma, uz zvučni signal i poruku na višena-
mjenskom ekranu.
Žaruljica se pali nakon svakog uključi-
vanja kontakta ili prilikom svakog po-
vlačenja sklopke tako dugo dok je spre-
mnik prazan.
Pri sljedećem zaustavljanju napunite
spremnik tekućine za pranje stakala/
farova.

VID
97

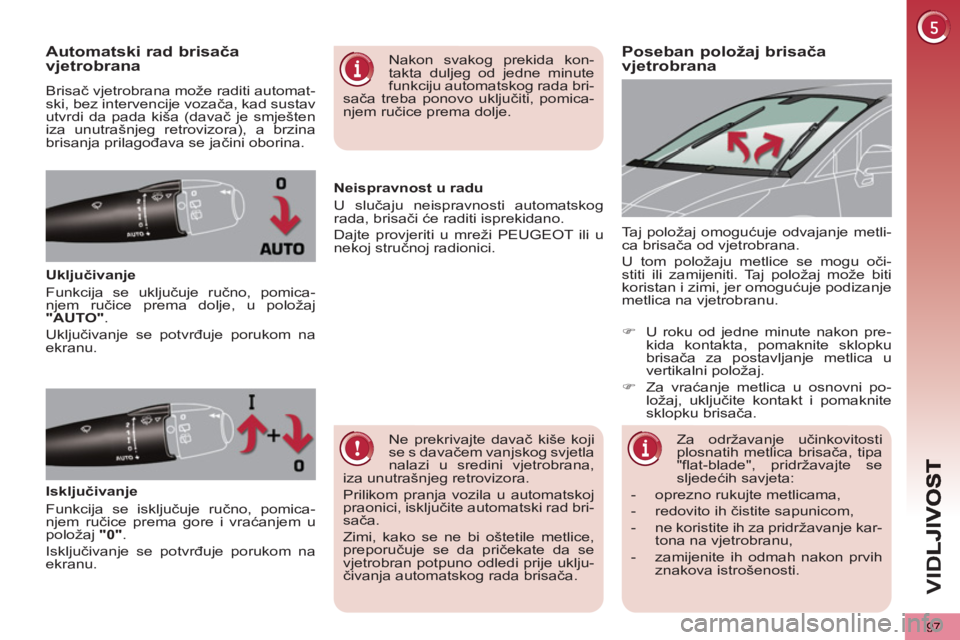

Poseban položaj brisača
vjetrobranaAutomatski rad brisača
vjetrobrana
Brisač vjetrobrana može raditi automat-
ski, bez intervencije vozača, kad sustav
utvrdi da pada kiša (davač je smješten
iza unutrašnjeg retrovizora), a brzina
brisanja prilagođava se jačini oborina.

Uključivanje
Funkcija se uključuje ručno, pomica-
njem ručice prema dolje, u položaj
"AUTO"
.
Uključivanje se potvrđuje porukom na
ekranu. Taj položaj omogućuje odvajanje metli-
ca brisača od vjetrobrana.
U tom položaju metlice se mogu oči-
stiti ili zamijeniti. Taj položaj može biti
koristan i zimi, jer omogućuje podizanje
metlica na vjetrobranu.
Ne prekrivajte davač kiše koji
se s davačem vanjskog svjetla
nalazi u sredini vjetrobrana,
iza unutrašnjeg retrovizora.
Prilikom pranja vozila u automatskoj
praonici, isključite automatski rad bri-
sača.
Zimi, kako se ne bi oštetile metlice,
preporučuje se da pričekate da se
vjetrobran potpuno odledi prije uklju-
čivanja automatskog rada brisača.
Nakon svakog prekida kon-
takta duljeg od jedne minute
funkciju automatskog rada bri-
sača treba ponovo uključiti, pomica-
njem ručice prema dolje.

Isključivanje
Funkcija se isklju
čuje ručno, pomica-
njem ručice prema gore i vraćanjem u
položaj "0"
.
Isključivanje se potvrđuje porukom na
ekranu.
Neispravnost u radu
U slučaju neispravnosti automatskog
rada, brisači će raditi isprekidano.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.

Za održavanje učinkovitosti
plosnatih metlica brisača, tipa
"flat-blade", pridržavajte se
sljedećih savjeta:


- oprezno rukujte metlicama,

- redovito ih čistite sapunicom,

- ne koristite ih za pridržavanje kar-
tona na vjetrobranu,

- zamijenite ih odmah nakon prvih
znakova istrošenosti.




)
U roku od jedne minute nakon pre-
kida kontakta, pomaknite sklopku
brisača za postavljanje metlica u
vertikalni položaj.

)
Za vraćanje metlica u osnovni po-
ložaj, uključite kontakt i pomaknite
sklopku brisača.

VID
98

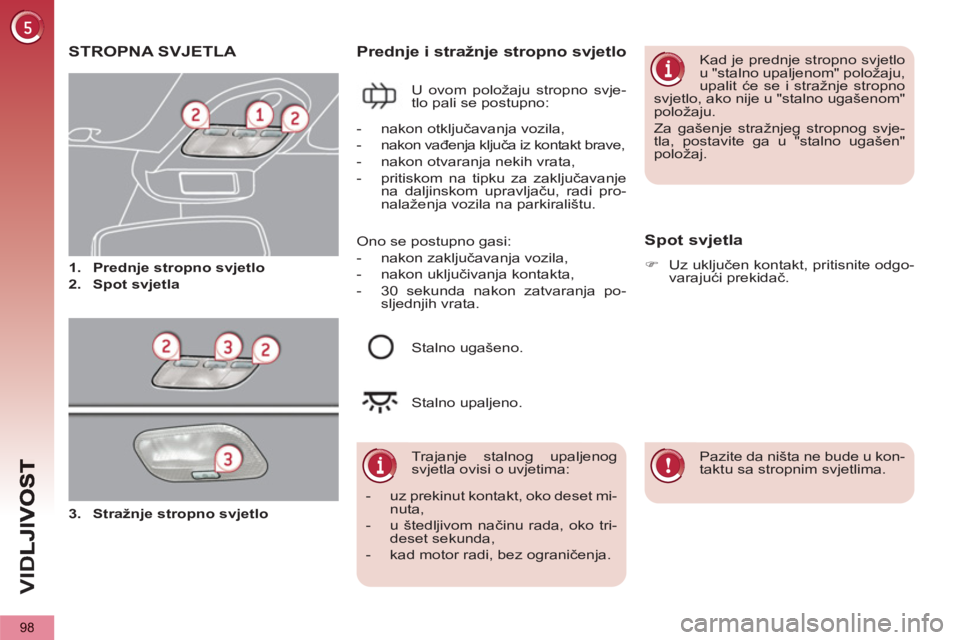

STROPNA SVJETLA



1.
Prednje stropno svjetlo


2.
Spot svjetla

Prednje i stražnje stropno svjetlo

U ovom položaju stropno svje-
tlo pali se postupno:

Spot svjetla



)
Uz uključen kontakt, pritisnite odgo-
varajući prekidač.















Trajanje stalnog upaljenog
svjetla ovisi o uvjetima:


- uz prekinut kontakt, oko deset mi-
nuta,

- u štedljivom načinu rada, oko tri-
deset sekunda,

- kad motor radi, bez ograničenja.



- nakon otključavanja vozila,

- nakon vađenja ključa iz kontakt brave,

- nakon otvaranja nekih vrata,

- pritiskom na tipku za zaključavanje
na daljinskom upravljaču, radi pro-
nalaženja vozila na parkiralištu.

Stalno ugašeno.

Stalno upaljeno.
Kad je prednje stropno svjetlo
u "stalno upaljenom" položaju,
upalit će se i stražnje stropno
svjetlo, ako nije u "stalno ugašenom"
položaju.
Za gašenje stražnjeg stropnog svje-
tla, postavite ga u "stalno ugašen"
položaj.


Pazite da ništa ne bude u kon-
taktu sa stropnim svjetlima.
Ono se postupno gasi:


- nakon zaključavanja vozila,

- nakon uključivanja kontakta,

- 30 sekunda nakon zatvaranja po-
sljednjih vrata.

3.
Stražnje stropno svjetlo

VID
99

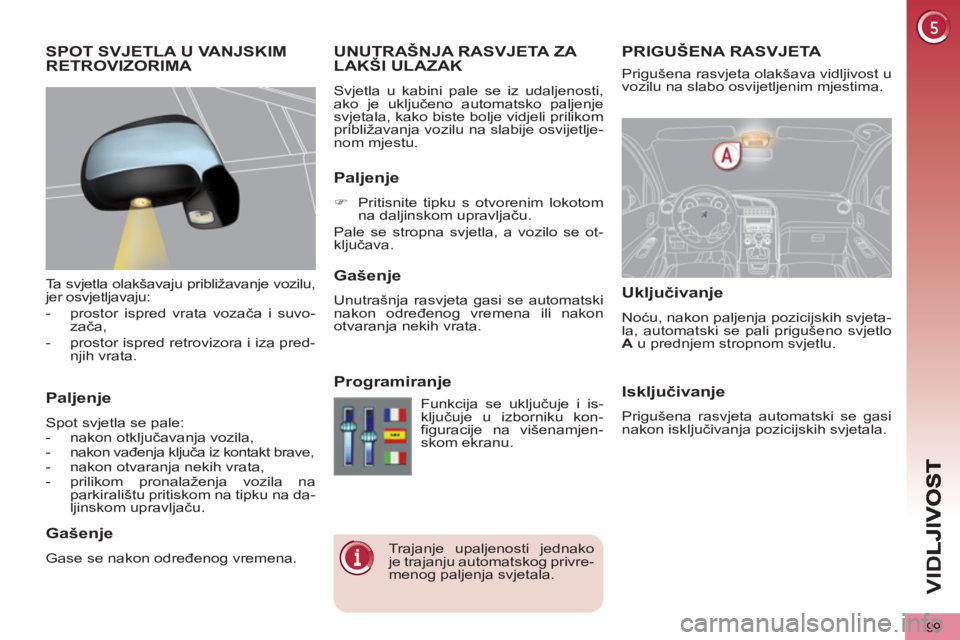

PRIGUŠENA RASVJETA UNUTRAŠNJA RASVJETA ZA LAKŠI ULAZAK
Svjetla u kabini pale se iz udaljenosti,
ako je uključeno automatsko paljenje
svjetala, kako biste bolje vidjeli prilikom
približavanja vozilu na slabije osvijetlje-
nom mjestu.
Paljenje



)
Pritisnite tipku s otvorenim lokotom
na daljinskom upravljaču.
Pale se stropna svjetla, a vozilo se ot-
ključava.


Gašenje

Unutrašnja rasvjeta gasi se automatski
nakon određenog vremena ili nakon
otvaranja nekih vrata.


ProgramiranjeUkl
jučivanje

Noću, nakon paljenja pozicijskih svjeta-
la, automatski se pali prigušeno svjetlo
A
u prednjem stropnom svjetlu.
Isključivanje

Prigušena rasvjeta automatski se gasi
nakon isključivanja pozicijskih svjetala.

Trajanje upaljenosti jednako
je trajanju automatskog privre-
menog paljenja svjetala.
Funkcija se uključuje i is-
ključuje u izborniku kon-
figuracije na višenamjen-
skom ekranu.
SPOT SVJETLA U VANJSKIM
RETROVIZORIMA
Ta svjetla olakšavaju približavanje vozilu,
jer osvjetljavaju:


- prostor ispred vrata vozača i suvo-
zača,

- prostor ispred retrovizora i iza pred-
njih vrata.
Paljenje

Spot svjetla se pale:


- nakon otključavanja vozila,

- nakon vađenja ključa iz kontakt brave,

- nakon otvaranja nekih vrata,

- prilikom pronalaženja vozila na
parkiralištu pritiskom na tipku na da-
ljinskom upravljaču.

Gašenje

Gase se nakon određenog vremena.
Prigušena rasvjeta olakšava vidljivost u
vozilu na slabo osvijetljenim mjestima.

VID
100

Trajanje upaljenosti:


- uz prekinut kontakt, oko deset mi-
nuta,

- u štedljivom načinu rada, oko tri-
deset sekunda,

- kad motor radi, bez ograničenja.


Automatski se pali pri otvaranju i gasi
pri zatvaranju prtljažnika.

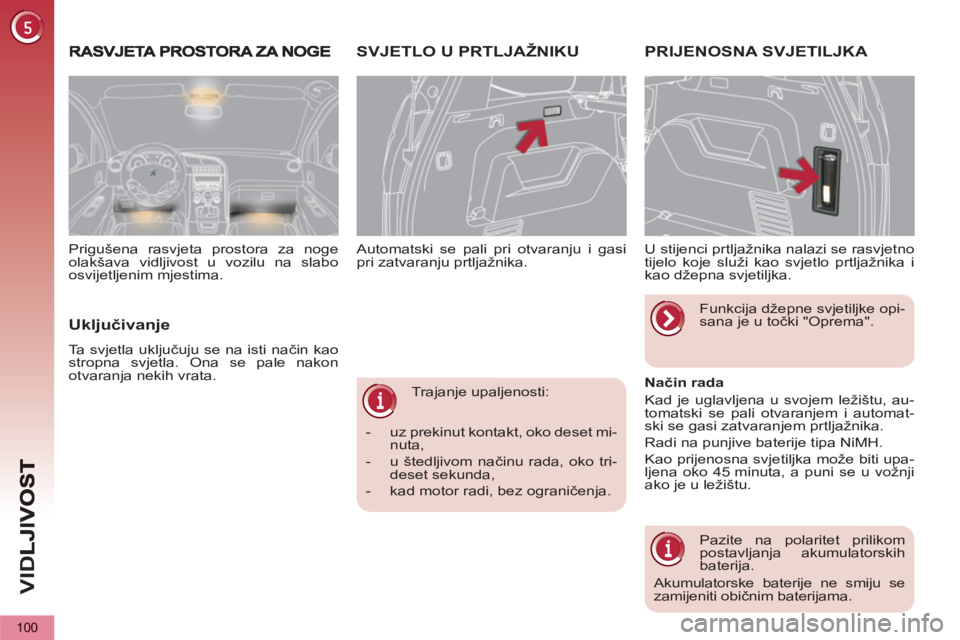

SVJETLO U PRTLJAŽNIKUPRIJENOSNA SVJETILJKA

U stijenci prtljažnika nalazi se rasvjetno
tijelo koje služi kao svjetlo prtljažnika i
kao džepna svjetiljka.

Način rada
Kad je uglavljena u svojem ležištu, au-
tomatski se pali otvaranjem i automat-
ski se gasi zatvaranjem prtljažnika.
Radi na punjive baterije tipa NiMH.
Kao prijenosna svjetiljka može biti upa-
ljena oko 45 minuta, a puni se u vožnji
ako je u ležištu.

Pazite na polaritet prilikom
postavljanja akumulatorskih
baterija.
Akumulatorske baterije ne smiju se
zamijeniti običnim baterijama.

Funkcija džepne svjetiljke opi-
sana je u točki "Oprema".


Uključivanje

Ta svjetla uključuju se na isti način kao
stropna svjetla. Ona se pale nakon
otvaranja nekih vrata. Prigušena rasvjeta prostora za noge
olakšava vidljivost u vozilu na slabo
osvijetljenim mjestima.

OPREMA
101

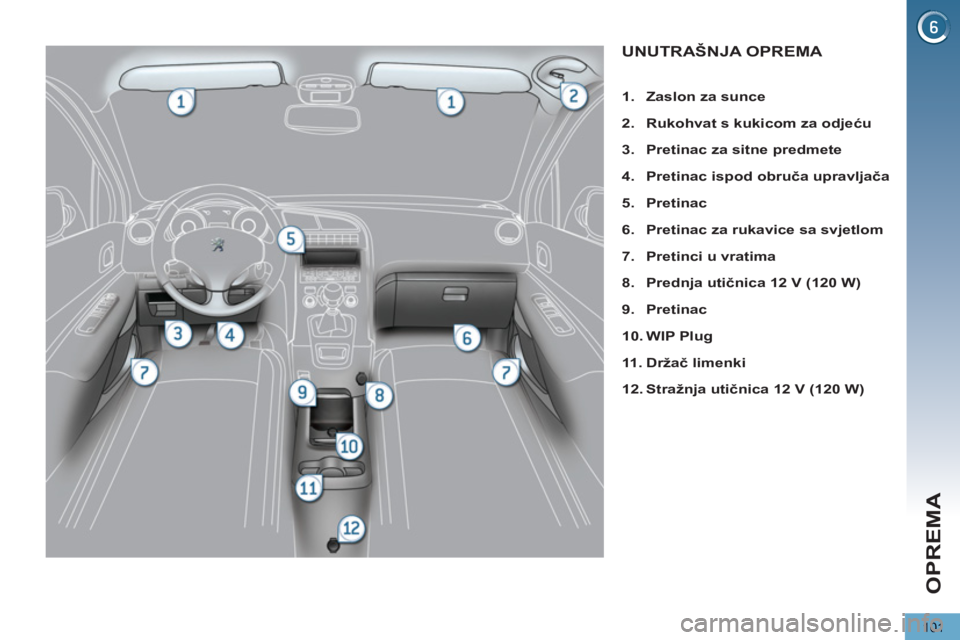

UNUTRAŠNJA OPREMA


1.
Zaslon za sunce


2.
Rukohvat s kukicom za odjeću


3.
Pretinac za sitne predmete


4.
Pretinac ispod obruča upravljača


5.
Pretinac


6.
Pretinac za rukavice sa svjetlom


7.
Pretinci u vratima


8.
Prednja utičnica 12 V
(120 W)


9.
Pretinac


10.
WIP Plug


11 .
Držač limenki


12.
Stražnja utičnica 12 V (120 W)

OPREMA
102

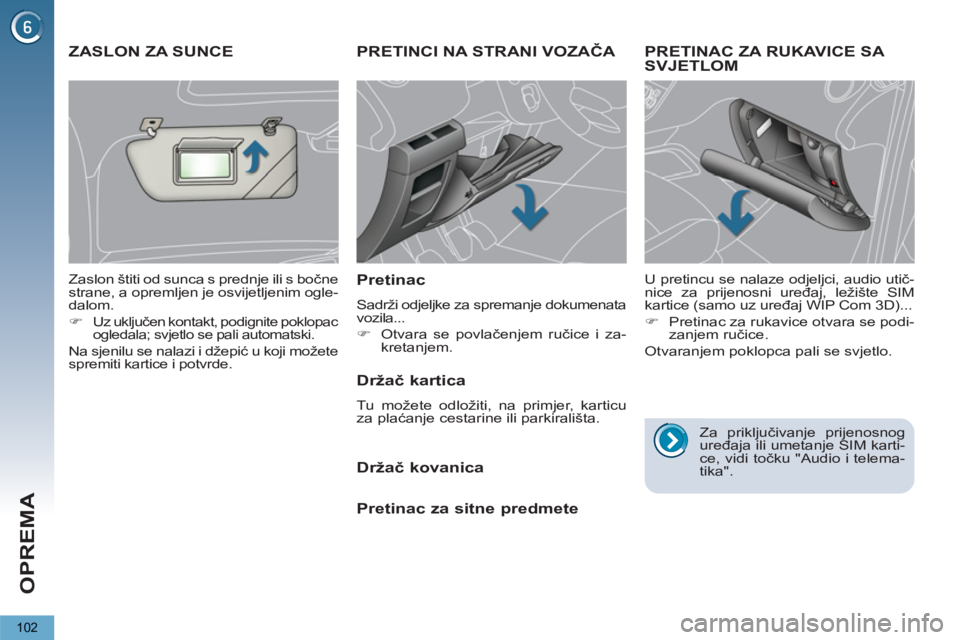

PRETINCI NA STRANI VOZAČA

Pretinac

Sadrži odjeljke za spremanje dokumenata
vozila...


)
Otvara se povlačenjem ručice i za-
kretanjem.

PRETINAC ZA RUKAVICE SA
SVJETLOM

U pretincu se nalaze odjeljci, audio utič-
nice za prijenosni uređaj, ležište SIM
kartice (samo uz uređaj WIP Com 3D)...


)
Pretinac za rukavice otvara se podi-
zanjem ručice.
Otvaranjem poklopca pali se svjetlo.
ZASLON ZA SUNCE

Zaslon štiti od sunca s prednje ili s bočne
strane, a opremljen je osvijetljenim ogle-
dalom.


)

Uz uključen kontakt, podignite poklopac
ogledala; svjetlo se pali automatski.

Na sjenilu se nalazi i džepić u koji možete
spremiti kartice i potvrde.

Držač kartica

Tu možete odložiti, na primjer, karticu
za plaćanje cestarine ili parkirališta.


Držač kovanica

Pretinac za sitne predmete


Za priključivanje prijenosnog
uređaja ili umetanje SIM karti-
ce, vidi točku "Audio i telema-
tika".
