2013 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

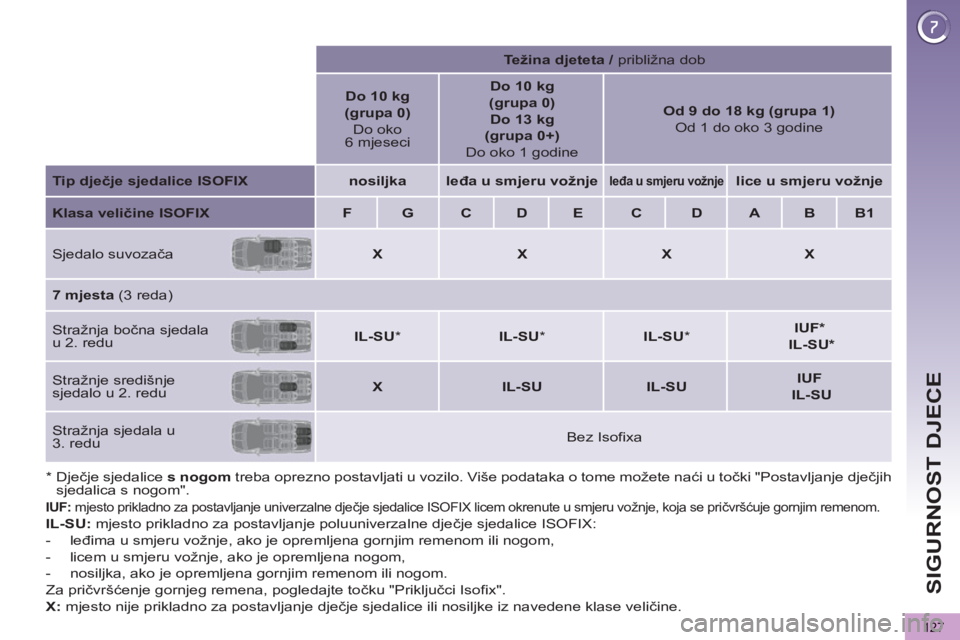

SIGURNOST DJECE
127


IUF:
mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem okrenute u smjeru vožnje, koja se pričvršćuje gornjim remenom.


IL-SU:
mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:


- leđima u smjeru vožnje, ako je opremljena gornjim remenom ili nogom,

- licem u smjeru vožnje, ako je opremljena nogom,

- nosiljka, ako je opremljena gornjim remenom ili nogom.
Za pričvršćenje gornjeg remena, pogledajte točku "Priključci Isofix".

X:
mjesto nije prikladno za postavljanje dječje sjedalice ili nosiljke iz navedene klase veličine.





T ežina djeteta / približna dob


Do 10 kg
(grupa 0)

Do oko
6 mjeseci

Do 10 kg
(grupa 0)
Do 13 kg
(grupa 0+)

Do oko 1 godine

Od 9 do 18 kg (grupa 1)

Od 1 do oko 3 godine


Tip dječje sjedalice ISOFIX



nosiljka



leđa u smjeru vožnje





leđa u smjeru vožnje




lice u smjeru vožnje




Klasa veličine ISOFIX



F



G



C



D



E



C



D



A



B



B1


Sjedalo suvozača



X



X



X



X



7 mjesta
(3 reda)
Stražnja bočna sjedala
u 2. redu


IL-SU

*


IL-SU

*


IL-SU

*

IUF *
IL-SU *


Stražnje središnje
sjedalo u 2. redu


X



IL-SU



IL-SU



IUF

IL-SU


Stražnja sjedala u
3. redu

Bez Isofixa

* Dječje sjedalice s nogom
treba oprezno postavljati u vozilo. Više podataka o tome možete nać
i u točki "Postavljanje dječjih
sjedalica s nogom".

SIGURNOST DJECE
128

To je neovisan sustav, koji se ni-
kako ne može koristiti umjesto
tipke centralnog zaključavanja.
Provjerite stanje sigurnosne
brave za djecu nakon svakog uključi-
vanja kontakta.
Uvijek izvadite ključ iz kontakt brave
svaki puta kad izlazite iz vozila, makar
i nakratko.
U slučaju snažnog sudara, električ-
na sigurnosna brava za djecu auto-
matski se isključuje, kako bi putnici
na stražnjim mjestima mogli izaći iz
vozila.

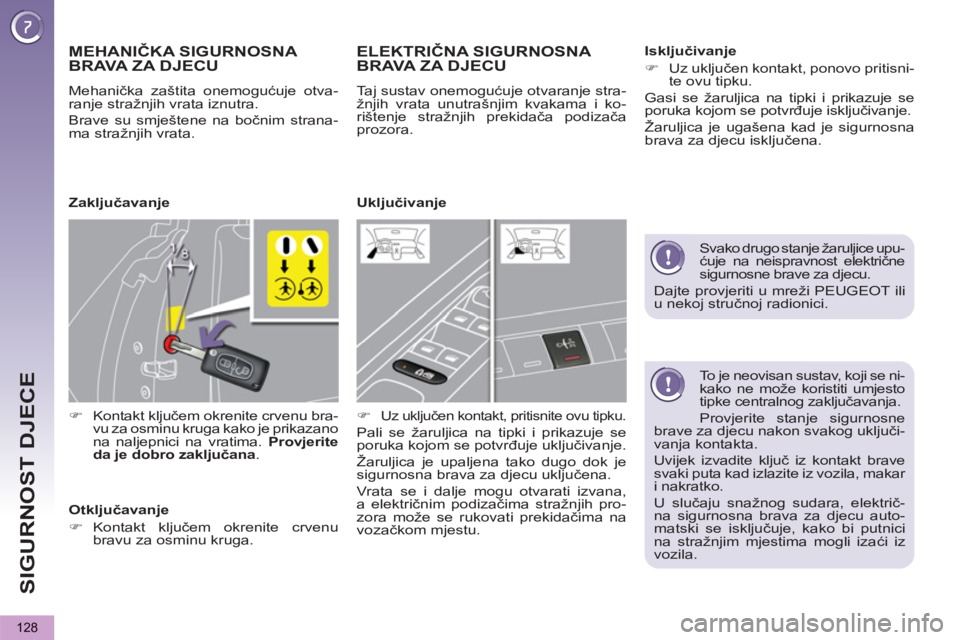

MEHANIČKA SIGURNOSNA
BRAVA ZA DJECU
Mehanička zaštita onemogućuje otva-
ranje stražnjih vrata iznutra.
Brave su smještene na bočnim strana-
ma stražnjih vrata.


)
Kontakt ključem okrenite crvenu bra-
vu za osminu kruga kako je prikazano
na naljepnici na vratima. Provjerite
da je dobro zaključana
.

ELEKTRIČNA SIGURNOSNA BRAVA ZA DJECU

Taj sustav onemogućuje otvaranje stra-
žnjih vrata unutrašnjim kvakama i ko-
rištenje stražnjih prekidača podizača
prozora.


)

Uz uključen kontakt, pritisnite ovu tipku.

Pali se žaruljica na tipki i prikazuje se
poruka kojom se potvrđuje uključivanje.
Žaruljica je upaljena tako dugo dok je
sigurnosna brava za djecu uključena.
Vrata se i dalje mogu otvarati izvana,
a električnim podizačima stražnjih pro-
zora može se rukovati prekidačima na
vozačkom mjestu.
Zaključavanje

Otključavanje


)
Kontakt ključem okrenite crvenu
bravu za osminu kruga.




Uključivanje
Isključivanje


)
Uz uključen kontakt, ponovo pritisni-
te ovu tipku.
Gasi se žaruljica na tipki i prikazuje se
poruka kojom se potvrđuje isključivanje.
Žaruljica je ugašena kad je sigurnosna
brava za djecu isključena.

Svako drugo stanje žaruljice upu-
ćuje na neispravnost električne
sigurnosne brave za djecu.
Dajte provjeriti u mreži PEUGEOT ili
u nekoj stručnoj radionici.

SI
G
129

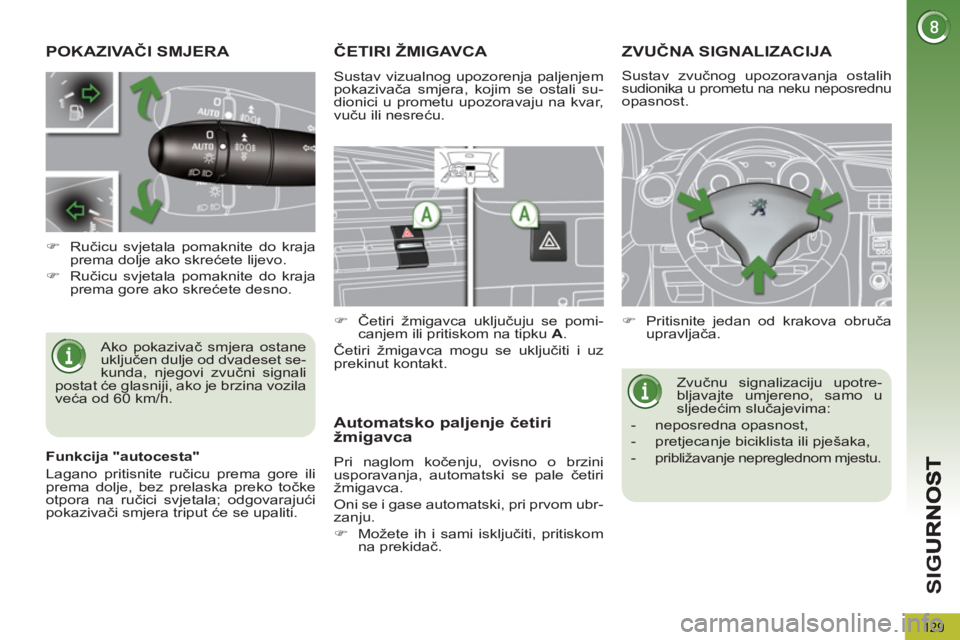

POKAZIVAČI SMJERA

Ako pokazivač smjera ostane
uključen dulje od dvadeset se-
kunda, njegovi zvučni signali
postat će glasniji, ako je brzina vozila
veća od 60 km/h.


)
Ručicu svjetala pomaknite do kraja
prema dolje ako skrećete lijevo.

)
Ručicu svjetala pomaknite do kraja
prema gore ako skrećete desno.
ČETIRI ŽMIGAVCA

Sustav vizualnog upozorenja paljenjem
pokazivača smjera, kojim se ostali su-
dionici u prometu upozoravaju na kvar,
vuču ili nesreću.


)
Četiri žmigavca uključuju se pomi-
canjem ili pritiskom na tipku A
.
Četiri žmigavca mogu se uključiti i uz
prekinut kontakt.
Automatsko paljenje četiri
žmigavca
Pri naglom kočenju, ovisno o brzini
usporavanja, automatski se pale četiri
žmigavca.
Oni se i gase automatski, pri prvom ubr-
zanju.


)
Možete ih i sami isključiti, pritiskom
na prekidač.

ZVUČNA SIGNALIZACIJA



)
Pritisnite jedan od krakova obruča
upravljača.
Zvučnu signalizaciju upotre-
bljavajte umjereno, samo u
sljedećim slučajevima:


- neposredna opasnost,

- pretjecanje biciklista ili pješaka,

-
približavanje nepreglednom mjestu.



Sustav zvučnog upozoravanja ostalih
sudionika u prometu na neku neposrednu
opasnost.

Funkcija "autocesta"
Lagano pritisnite ručicu prema gore ili
prema dolje, bez prelaska preko točke
otpora na ručici svjetala; odgovarajući
pokazivači smjera triput će se upaliti.

SI
G
130

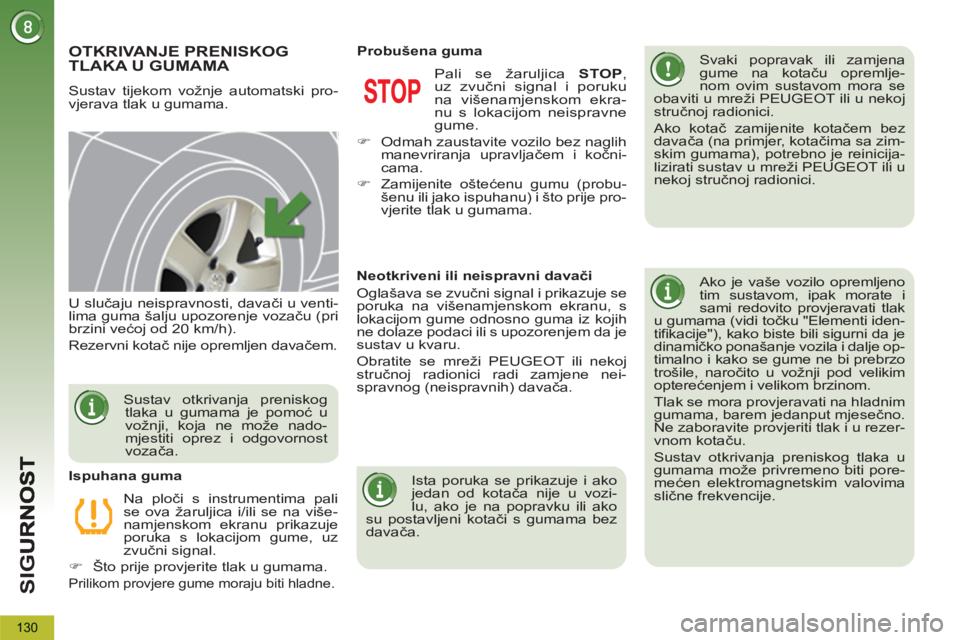

OTKRIVANJE PRENISKOGTLAKA U GUMAMA
Sustav tijekom vožnje automatski pro-
vjerava tlak u gumama.
Svaki popravak ili zamjena
gume na kotaču opremlje-
nom ovim sustavom mora se
obaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Ako kotač zamijenite kotačem bez
davača (na primjer, kotačima sa zim-
skim gumama), potrebno je reinicija-
lizirati sustav u mreži PEUGEOT ili u
nekoj stručnoj radionici.

Ako je vaše vozilo opremljeno
tim sustavom, ipak morate i
sami redovito provjeravati tlak
u gumama (vidi točku "Elementi iden-
tifikacije"), kako biste bili sigurni da je
dinamičko ponašanje vozila i dalje op-
timalno i kako se gume ne bi prebrzo
trošile, naročito u vožnji pod velikim
opterećenjem i velikom brzinom.
Tlak se mora provjeravati na hladnim
gumama, barem jedanput mjesečno.
Ne zaboravite provjeriti tlak i u rezer-
vnom kotaču.
Sustav otkrivanja preniskog tlaka u
gumama može privremeno biti pore-
mećen elektromagnetskim valovima
slične frekvencije.

U slučaju neispravnosti, davači u venti-
lima guma šalju upozorenje vozaču (pri
brzini većoj od 20 km/h).
Rezervni kotač nije opremljen davačem.
Na ploči s instrumentima pali
se ova žaruljica i/ili se na više-
namjenskom ekranu prikazuje
poruka s lokacijom gume, uz
zvučni signal.


)
Što prije provjerite tlak u gumama.

Prilikom provjere gume moraju biti hladne.


Ispuhana guma

Pali se žaruljica STOP
,
uz zvučni signal i poruku
na višenamjenskom ekra-
nu s lokacijom neispravne
gume.


)
Odmah zaustavite vozilo bez naglih
manevriranja upravljačem i kočni-
cama.

)
Zamijenite oštećenu gumu (probu-
šenu ili jako ispuhanu) i što prije pro-
vjerite tlak u gumama.

Probušena guma


Sustav otkrivanja preniskog
tlaka u gumama je pomoć u
vožnji, koja ne može nado-
mjestiti oprez i odgovornost
vozača.


Neotkriveni ili neispravni davači
Oglašava se zvučni signal i prikazuje se
poruka na višenamjenskom ekranu, s
lokacijom gume odnosno guma iz kojih
ne dolaze podaci ili s upozorenjem da je
sustav u kvaru.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici radi zamjene nei-
spravnog (neispravnih) davača.

Ista poruka se prikazuje i ako
jedan od kotača nije u vozi-
lu, ako je na popravku ili ako
su postavljeni kotači s gumama bez
davača.

SI
G
131

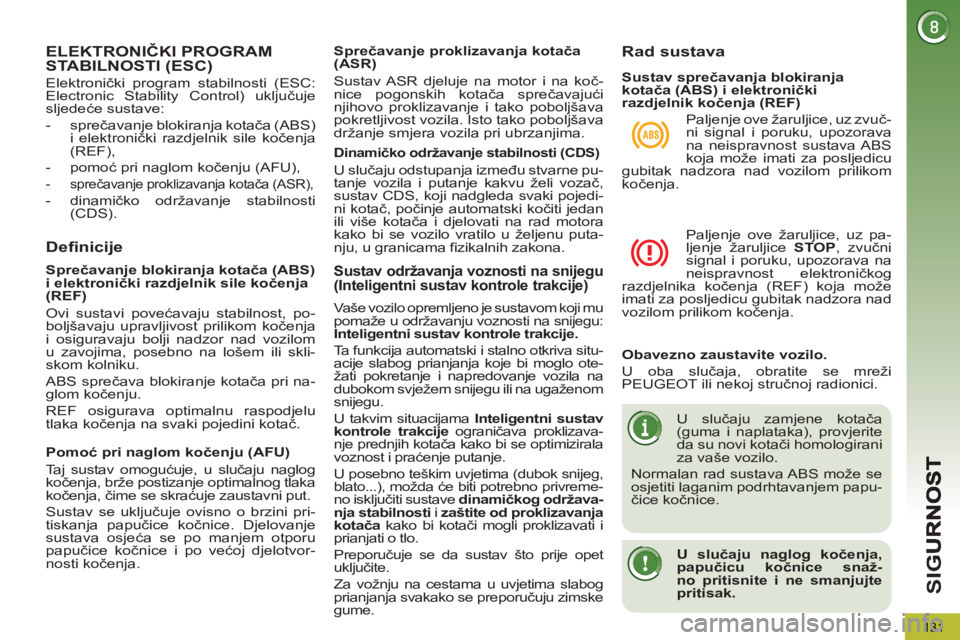

ELEKTRONIČKI PROGRAM
STABILNOSTI (ESC)
Definicije

Sprečavanje proklizavanja kotača
(ASR)
Sustav ASR djeluje na motor i na koč-
nice pogonskih kotača sprečavajući
njihovo proklizavanje i tako poboljšava
pokretljivost vozila. Isto tako poboljšava
držanje smjera vozila pri ubrzanjima.


Dinamičko održavanje stabilnosti (CDS)

U slučaju odstupanja između stvarne pu-
tanje vozila i putanje kakvu želi vozač,
sustav CDS, koji nadgleda svaki pojedi-
ni kotač, počinje automatski kočiti jedan
ili više kotača i djelovati na rad motora
kako bi se vozilo vratilo u željenu puta-
nju, u granicama fizikalnih zakona.


Pomoć pri naglom kočenju (AFU)
Taj sustav omogućuje, u slučaju naglog
kočenja, brže postizanje optimalnog tlaka
kočenja, čime se skraćuje zaustavni put.
Sustav se uključuje ovisno o brzini pri-
tiskanja papučice kočnice. Djelovanje
sustava osjeća se po manjem otporu
papučice kočnice i po većoj djelotvor-
nosti kočenja.
Sprečavanje blokiranja kotača (ABS)
i elektronički razdjelnik sile kočenja
(REF)
Ovi sustavi povećavaju stabilnost, po-
boljšavaju upravljivost prilikom kočenja
i osiguravaju bolji nadzor nad vozilom
u zavojima, posebno na lošem ili skli-
skom kolniku.
ABS sprečava blokiranje kotača pri na-
glom kočenju.
REF osigurava optimalnu raspodjelu
tlaka kočenja na svaki pojedini kotač.

Rad sustava

Paljenje ove žaruljice, uz zvuč-
ni signal i poruku, upozorava
na neispravnost sustava ABS
koja može imati za posljedicu
gubitak nadzora nad vozilom prilikom
kočenja.

Paljenje ove žaruljice, uz pa-
ljenje žaruljice STOP
, zvučni
signal i poruku, upozorava na
neispravnost elektroničkog
razdjelnika kočenja (REF) koja može
imati za posljedicu gubitak nadzora nad
vozilom prilikom kočenja.

Obavezno zaustavite vozilo.

U oba slučaja, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

U slučaju zamjene kotača
(guma i naplataka), provjerite
da su novi kotači homologirani
za vaše vozilo.
Normalan rad sustava ABS može se
osjetiti laganim podrhtavanjem papu-
čice kočnice.


U slučaju naglog kočenja,
papučicu kočnice snaž-
no pritisnite i ne smanjujte
pritisak.



Sustav sprečavanja blokiranja
kotača (ABS) i elektronički
razdjelnik kočenja (REF)
Sustav održavanja voznosti na snijegu (Inteligentni sustav kontrole trakcije)

Vaše vozilo opremljeno je sustavom koji mu
pomaže u održavanju voznosti na snijegu:
Inteligentni sustav kontrole trakcije.

Ta funkcija automatski i stalno otkriva situ-
acije slabog prianjanja koje bi moglo ote-
žati pokretanje i napredovanje vozila na
dubokom svježem snijegu ili na ugaženom
snijegu.
U takvim situacijama Inteligentni sustav
kontrole trakcije
ograničava proklizava-
nje prednjih kotača kako bi se optimizirala
voznost i praćenje putanje.
U posebno teškim uvjetima (dubok snijeg,
blato...), možda će biti potrebno privreme-
no isključiti sustave dinamičkog održava-
nja stabilnosti
i zaštite od proklizavanja
kotača
kako bi kotači mogli proklizavati i
prianjati o tlo.
Preporučuje se da sustav što prije opet
uključite.
Za vožnju na cestama u uvjetima slabog
prianjanja svakako se preporučuju zimske
gume.
Elektronički program stabilnosti (ESC:
Electronic Stability Control) uključuje
sljedeće sustave:


- sprečavanje blokiranja kotača (ABS)
i elektronički razdjelnik sile kočenja
(REF),

- pomoć pri naglom kočenju (AFU),


- sprečavanje proklizavanja kotača (ASR),


- dinamičko održavanje stabilnosti
(CDS).

SI
G
132

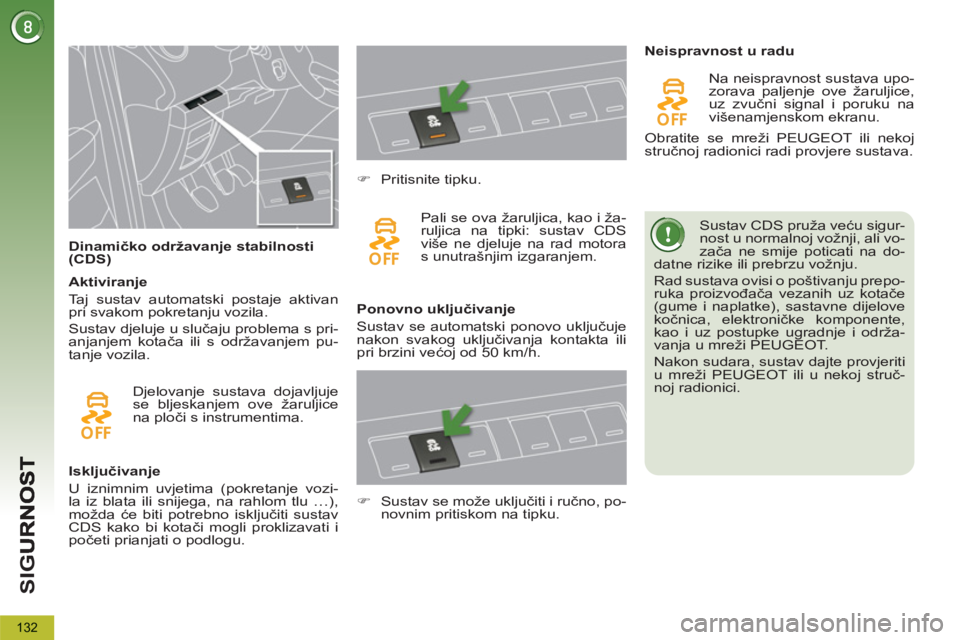

Dinamičko održavanje stabilnosti
(CDS) Sustav CDS pruža veću sigur-
nost u normalnoj vožnji, ali vo-
zača ne smije poticati na do-
datne rizike ili prebrzu vožnju.
Rad sustava ovisi o poštivanju prepo-
ruka proizvođača vezanih uz kotače
(gume i naplatke), sastavne dijelove
kočnica, elektroničke komponente,
kao i uz postupke ugradnje i održa-
vanja u mreži PEUGEOT.
Nakon sudara, sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj struč-
noj radionici.



Isključivanje
U iznimnim uvjetima (pokretanje vozi-
la iz blata ili snijega, na rahlom tlu …),
možda će biti potrebno isključiti sustav
CDS kako bi kotači mogli proklizavati i
početi prianjati o podlogu.


)
Pritisnite tipku.
Pali se ova žaruljica, kao i ža-
ruljica na tipki: sustav CDS
više ne djeluje na rad motora
s unutrašnjim izgaranjem.

Ponovno uključivanje
Sustav se automatski ponovo uključuje
nakon svakog uključivanja kontakta ili
pri brzini većoj od 50 km/h.
Neispravnost u radu
Na neispravnost sustava upo-
zorava paljenje ove žaruljice,
uz zvučni signal i poruku na
višenamjenskom ekranu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici radi provjere sustava.
Djelovanje sustava dojavljuje
se bljeskanjem ove žaruljice
na ploči s instrumentima.

Aktiviranje
Taj sustav automatski postaje aktivan
pri svakom pokretanju vozila.

Sustav djeluje u slučaju problema s pri-
anjanjem kotača ili s održavanjem pu-
tanje vozila.


)
Sustav se može uključiti i ručno, po-
novnim pritiskom na tipku.

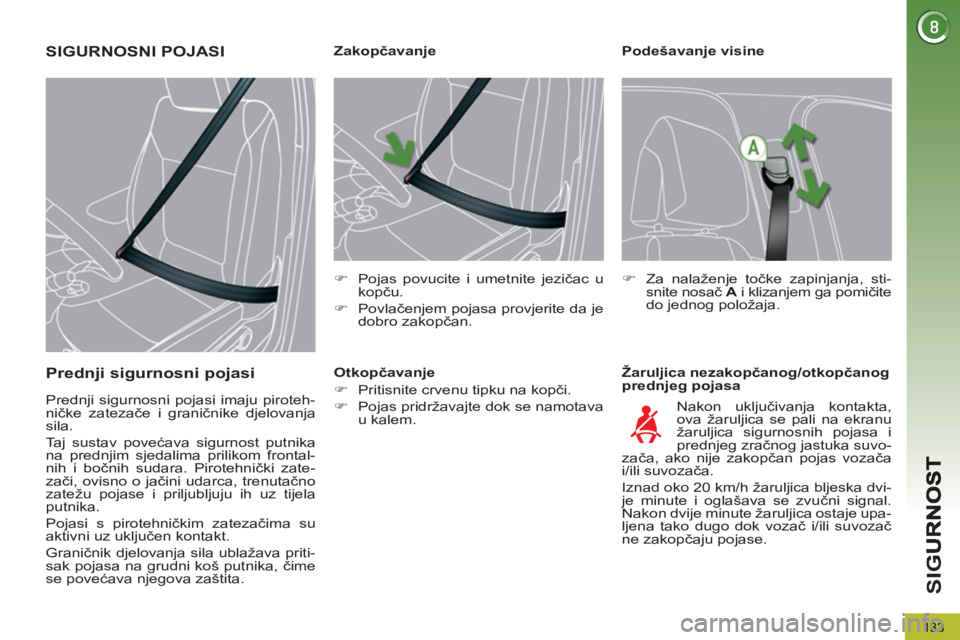

SI
G
133

Podešavanje visine

Žaruljica nezakopčanog/otkopčanog
prednjeg pojasa









Zakopčavanje


)
Pojas povucite i umetnite jezičac u
kopču.

)
Povlačenjem pojasa provjerite da je
dobro zakopčan.


)
Za nalaženje točke zapinjanja, sti-
snite nosač A
i klizanjem ga pomičite
do jednog položaja.

Nakon uključivanja kontakta,
ova žaruljica se pali na ekranu
žaruljica sigurnosnih pojasa i
prednjeg zračnog jastuka suvo-
zača, ako nije zakopčan pojas vozača
i/ili suvozača.
Iznad oko 20 km/h žaruljica bljeska dvi-
je minute i oglašava se zvučni signal.
Nakon dvije minute žaruljica ostaje upa-
ljena tako dugo dok vozač i/ili suvozač
ne zakopčaju pojase.
Otkopčavanje


)
Pritisnite crvenu tipku na kopči.

)
Pojas pridržavajte dok se namotava
u kalem.
SIGURNOSNI POJASI
Predn
ji sigurnosni pojasi

Prednji sigurnosni pojasi imaju piroteh-
ničke zatezače i graničnike djelovanja
sila.
Taj sustav povećava sigurnost putnika
na prednjim sjedalima prilikom frontal-
nih i bočnih sudara. Pirotehnički zate-
zači, ovisno o jačini udarca, trenutačno
zatežu pojase i priljubljuju ih uz tijela
putnika.
Pojasi s pirotehničkim zatezačima su
aktivni uz uključen kontakt.
Graničnik djelovanja sila ublažava priti-
sak pojasa na grudni koš putnika, čime
se povećava njegova zaštita.

SI
G

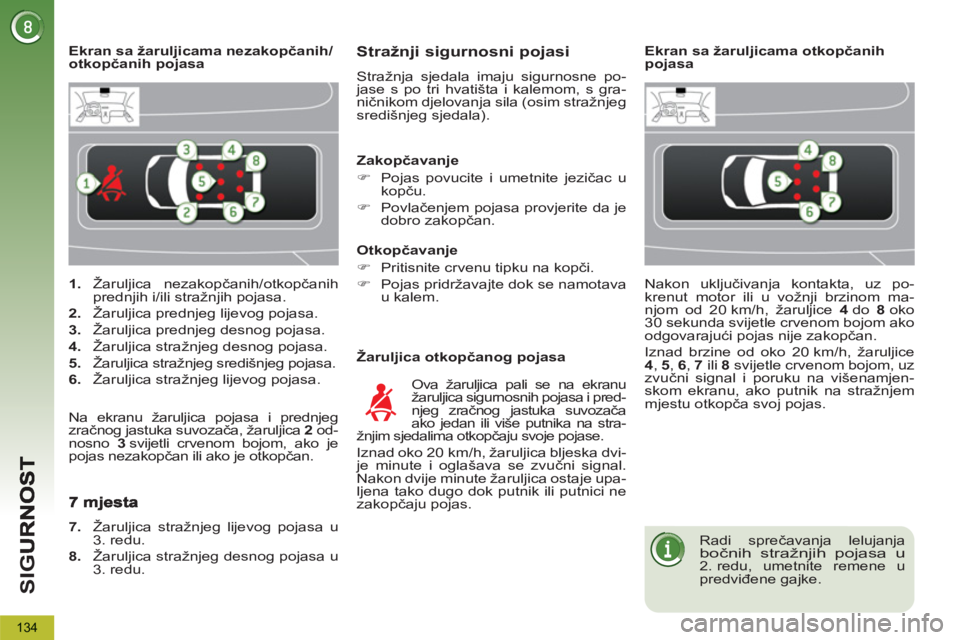

134


1.
Žaruljica nezakopčanih/otkopčanih
prednjih i/ili stražnjih pojasa.

2.
Žaruljica prednjeg lijevog pojasa.

3.
Žaruljica prednjeg desnog pojasa.

4.
Žaruljica stražnjeg desnog pojasa.

5.
Žaruljica stražnjeg središnjeg pojasa.

6.
Žaruljica stražnjeg lijevog pojasa.
Ekran sa žaruljicama nezakopčanih/
otkopčanih pojasa
Stražnji sigurnosni pojasi

Stražnja sjedala imaju sigurnosne po-
jase s po tri hvatišta i kalemom, s gra-
ničnikom djelovanja sila (osim stražnjeg
središnjeg sjedala).

Žaruljica otkopčanog pojasa
Ova žaruljica pali se na ekranu
žaruljica sigurnosnih pojasa i pred-
njeg zračnog jastuka suvozača
ako jedan ili više putnika na stra-
žnjim sjedalima otkopčaju svoje pojase.
Iznad oko 20 km/h, žaruljica bljeska dvi-
je minute i oglašava se zvučni signal.
Nakon dvije minute žaruljica ostaje upa-
ljena tako dugo dok putnik ili putnici ne
zakopčaju pojas.

Zakopčavanje


)
Pojas povucite i umetnite jezičac u
kopču.

)
Povlačenjem pojasa provjerite da je
dobro zakopčan.


Otkopčavanje


)
Pritisnite crvenu tipku na kopči.

)
Pojas pridržavajte dok se namotava
u kalem.

Na ekranu žaruljica pojasa i prednjeg
zračnog jastuka suvozača, žaruljica 2
od-
nosno 3
svijetli crvenom bojom, ako je
pojas nezakopčan ili ako je otkopčan.



7. Žaruljica stražnjeg lijevog pojasa u
3. redu.

8.
Žaruljica stražnjeg desnog pojasa u
3. redu.






Ekran sa žaruljicama otkopčanih
pojasa
Nakon uključivanja kontakta, uz po-
krenut motor ili u vožnji brzinom ma-
njom od 20 km/h, žaruljice 4
do 8
oko
30 sekunda svijetle crvenom bojom ako
odgovarajući pojas nije zakopčan.
Iznad brzine od oko 20 km/h, žaruljice
4
, 5
, 6
, 7
ili 8
svijetle crvenom bojom, uz
zvučni signal i poruku na višenamjen-
skom ekranu, ako putnik na stražnjem
mjestu otkopča svoj pojas.


Radi sprečavanja lelujanja
bočnih stražnjih pojasa u 2. redu, umetnite remene u
predviđene gajke.
