2013 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

U
PO
15

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada koji se uključuje pritiskom na tipku
"AUTO"
.

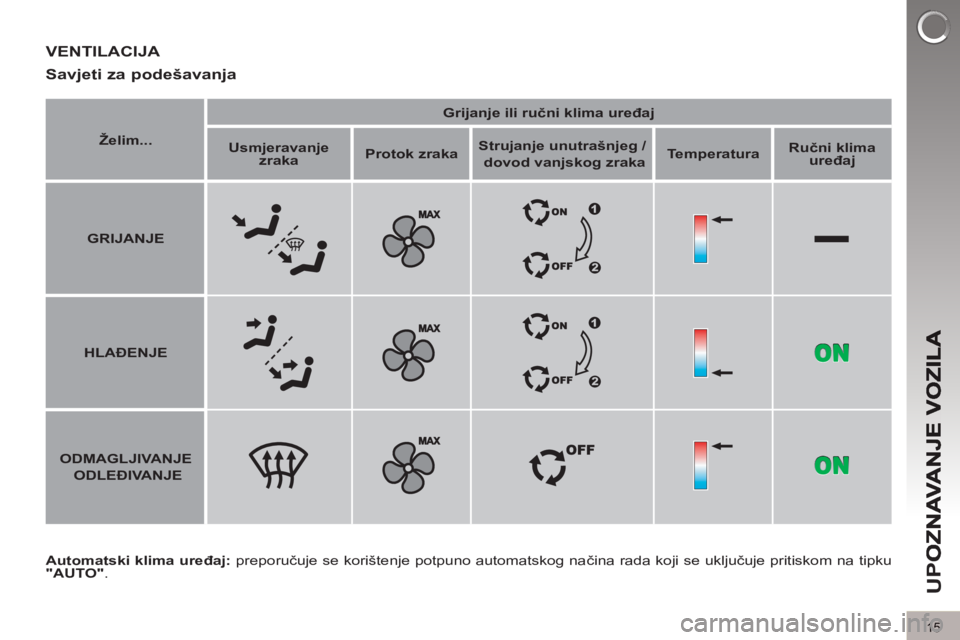

VENTILACIJA
Sav
jeti za podešavanja


Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje
zraka



Protok zraka



Strujanje unutrašnjeg /



dovod vanjskog zraka



Temperatura



Ručni klima
uređaj




GRIJANJE







HLAĐENJE






ODMAGLJIVANJE

ODLEĐIVANJE

U
PO
16

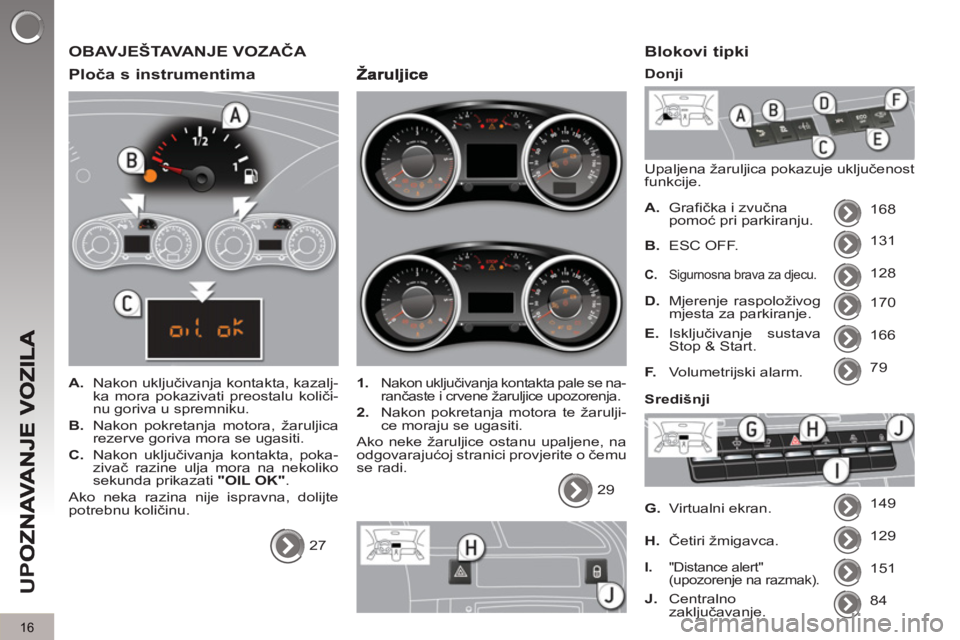

OBAVJEŠTAVA N J E VOZAČA

Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazalj-
ka mora pokazivati preostalu količi-
nu goriva u spremniku.

B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora na nekoliko
sekunda prikazati "OIL OK"
.
Ako neka razina nije ispravna, dolijte
potrebnu količinu.
27


1.
Nakon uključivanja kontakta pale se na-
rančaste i crvene žaruljice upozorenja.


2.
Nakon pokretanja motora te žarulji-
ce moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, na
odgovarajućoj stranici provjerite o čemu
se radi.
29

Blokovi tipki

Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Grafička i zvučna
pomoć pri parkiranju. 168
131
128
170
166
79
149
129
B.
ESC OFF.


C.
Sigurnosna brava za djecu.


D.
Mjerenje raspoloživog
mjesta za parkiranje.

E.
Isključivanje sustava
Stop & Start.

F.
Volumetrijski alarm.

G.
Virtualni ekran.

H.
Četiri žmigavca.
Donji


Središnji

151

I.
"Distance alert"
(upozorenje na razmak).
84

J.
Centralno
zaključavanje.

U
PO
17

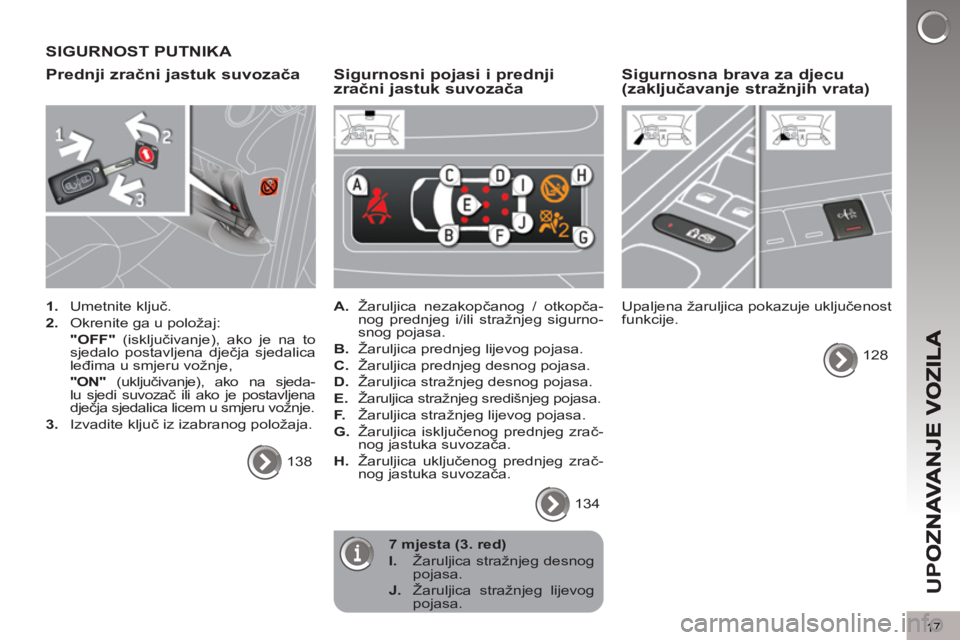

SIGURNOST PUTNIKA
Predn
ji zračni jastuk suvozača



1.
Umetnite ključ.

2.
Okrenite ga u položaj:
"OFF"
(isključivanje), ako je na to
sjedalo postavljena dječja sjedalica
leđima u smjeru vožnje,
"ON"
(uključivanje), ako na sjeda-
lu sjedi suvozač ili ako je postavljena
dječja sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.
138


Sigurnosni pojasi i prednji
zračni jastuk suvozača



A.
Žaruljica nezakopčanog / otkopča-
nog prednjeg i/ili stražnjeg sigurno-
snog pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg središnjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zrač-
nog jastuka suvozača.

H.
Žaruljica uključenog prednjeg zrač-
nog jastuka suvozača.
134
Sigurnosna brava za djecu(zaključavanje stražnjih vrata)

Upaljena žaruljica pokazuje uključenost
funkcije.
128


7 mjesta (3. red)


I.
Žaruljica stražnjeg desnog
pojasa.

J.
Žaruljica stražnjeg lijevog
pojasa.

U
PO
18
RASPORED SJEDALA
Kruta
ploča
Vraćanje sjedala u osnovni položaj



)
Podignite naslon i gurnite ga prema
natrag do uglavljivanja.


Iz prtljažnika


)
Otkočite sjedalo povlačenjem reme-
na B
i malo gurnite naslon prema
naprijed.


Preklapanje sjedala u
2. redu



)
Otkočite sjedalo snažnim povlače-
njem remena A
prema gore i drži-
te ga tako do potpunog preklapanja
sjedala.



Pristup mjestima u 3. redu



)
Ako su otvoreni, zatvorite avio stoli-
će na mjestima u 2. redu.

)
Povucite ručicu D
prema gore, sje-
dalo se oslobađa, a sjedište se
uspravlja uz naslon.

)
Gurnite naslon sjedala prema napri-
jed, držeći ručicu D
u prednjem po-
ložaju.
69
68
69

7 MJESTA



)
Nakon preklapanja sjedala, kliza-
njem pomaknite zatvarač C
.

U
PO
19

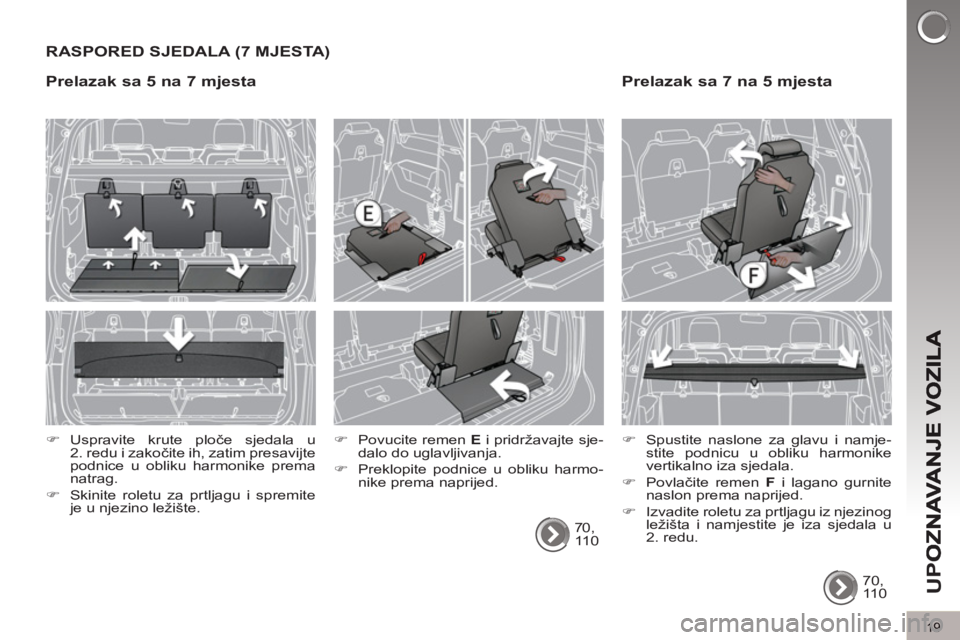

RASPORED SJEDALA (7 MJESTA)


70,
110
)
Povucite remen E
i pridržavajte sje-
dalo do uglavljivanja.

)
Preklopite podnice u obliku harmo-
nike prema naprijed.

)
Spustite naslone za glavu i namje-
stite podnicu u obliku harmonike
vertikalno iza sjedala.

)
Povlačite remen F
i lagano gurnite
naslon prema naprijed.

)
Izvadite roletu za prtljagu iz njezinog
ležišta i namjestite je iza sjedala u
2. redu.

)
Uspravite krute ploče sjedala u
2. redu i zakočite ih, zatim presavijte
podnice u obliku harmonike prema
natrag.

)
Skinite roletu za prtljagu i spremite
je u njezino ležište.
Prelazak sa 7 na 5 mjestaPrelazak sa 5 na 7 mjesta
7 0,
110

U
PO
20

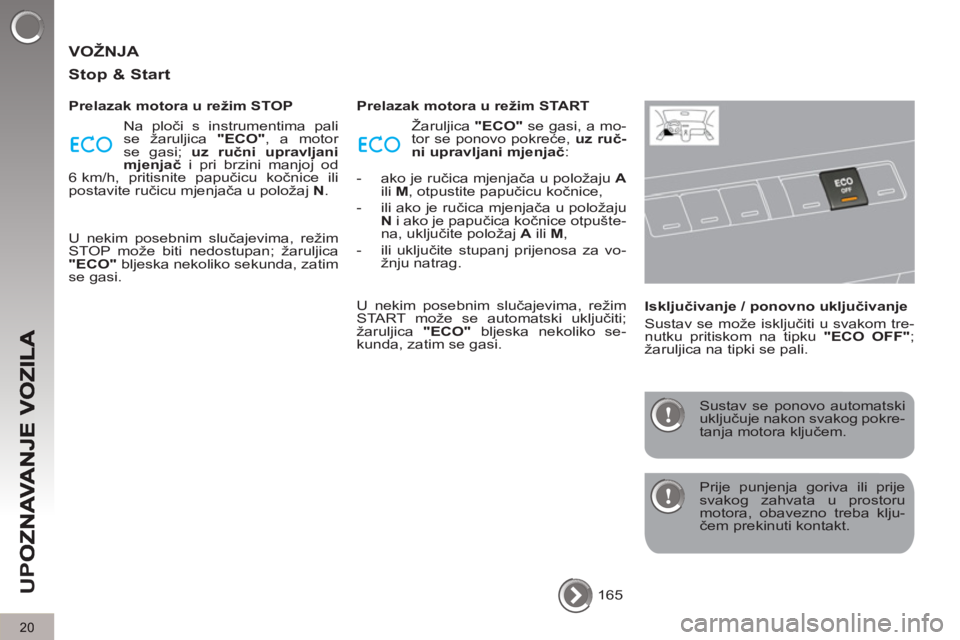

VOŽNJA

Sto
p & Start


Prelazak motora u režim STOP
Na ploči s instrumentima pali
se žaruljica "ECO"
, a motor
se gasi; uz ručni upravljani
mjenjač
i pri brzini manjoj od
6 km/h, pritisnite papučicu kočnice ili
postavite ručicu mjenjača u položaj N
.
U nekim posebnim slučajevima, režim
STOP može biti nedostupan; žaruljica
"ECO"
bljeska nekoliko sekunda, zatim
se gasi.
Prelazak motora u režim START
Žaruljica "ECO"
se gasi, a mo-
tor se ponovo pokreće, uz ruč-
ni upravljani mjenjač
:


- ako je ručica mjenjača u položaju A

ili M
, otpustite papučicu kočnice,

- ili ako je ručica mjenjača u položaju
N
i ako je papučica kočnice otpušte-
na, uključite položaj A
ili M
,

- ili uključite stupanj prijenosa za vo-
žnju natrag.
U nekim posebnim slučajevima, režim
START može se automatski uključ
iti;
žaruljica "ECO"
bljeska nekoliko se-
kunda, zatim se gasi.
Isključivanje / ponovno uključivanje
Sustav se može isključiti u svakom tre-
nutku pritiskom na tipku "ECO OFF"
;
žaruljica na tipki se pali.
Prije punjenja goriva ili prije
svakog zahvata u prostoru
motora, obavezno treba klju-
čem prekinuti kontakt.
Sustav se ponovo automatski
uključuje nakon svakog pokre-
tanja motora ključem.
165

U
PO
21
VOŽNJA
Električna
parkirna kočnica


Ručno pritezanje / otpuštanje
Parkirna kočnica može se pritegnuti

ručno, povlačenjem
sklopke A
.
Nakon uključivanja kontakta, parkirna
kočnica može se otpustiti
ručno, po-
vlačenjem
i otpuštanjem
sklopke A
,
uz pritisnutu papučicu kočnice
.
Automatsko pritezanje / otpuštanje
Pritisnite papučicu gasa, pritisnite i ot-
pustite papučicu spojke, parkirna kočni-
ca otpustit će se automatski i postupno
prilikom ubrzavanja.
Nakon zaustavljanja vozila i gašenja
motora
, parkirna kočnica automatski
se priteže
.
Prije izlaska iz vozila
provjerite da su žaruljica
kočnice ( crveni !
) i žaru-
ljica P
na sklopki parkir-
ne kočnice A
stalno upaljene.
141 Ako je na ploči s instrumentima
upaljena ova žaruljica, auto-
matsko pritezanje/otpuštanje je
isključeno
, tako da je potrebno
ruč
no pritezanje/otpuštanje.

Ako otvorite vrata dok motor
radi, oglasit će se zvučni si-
gnal. Tada ručno pritegnite
parkirnu kočnicu.
Dijete ne ostavljajte samo u vozilu
ako je uključen kontakt, jer bi ono
moglo otpustiti parkirnu kočnicu.
Ako je na vozilo priključena pri-
kolica ili kamp-kućica ili ako se
nagib podloge može mijenjati
(prijevoz vozila brodom, kami-
onom, vuča, ...), zakočite vozilo mak-
simalnim pritezanjem parkirne kočni-
ce (dužim povlačenjem sklopke A
).

U
PO
22

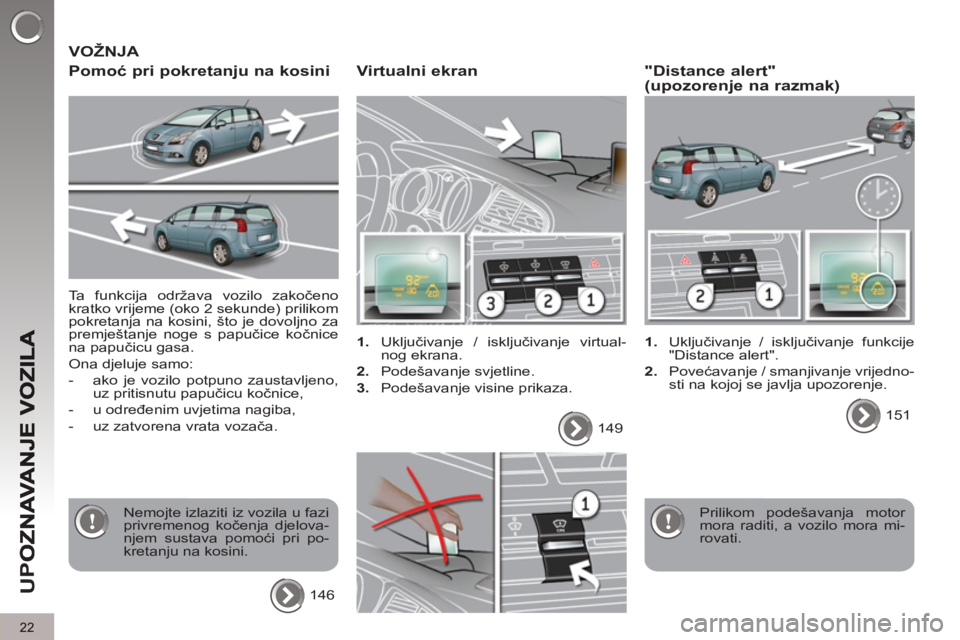

Ta funkcija održava vozilo zakočeno
kratko vrijeme (oko 2 sekunde) prilikom
pokretanja na kosini, što je dovoljno za
premještanje noge s papučice kočnice
na papučicu gasa.
Ona djeluje samo:


- ako je vozilo potpuno zaustavljeno,
uz pritisnutu papučicu kočnice,

- u određenim uvjetima nagiba,

- uz zatvorena vrata vozača.
Nemojte izlaziti iz vozila u fazi
privremenog kočenja djelova-
njem sustava pomoći pri po-
kretanju na kosini.
146
VOŽNJA
Virtualni ekran



1.
Uključivanje / isključivanje virtual-
nog ekrana.

2.
Podešavanje svjetline.

3.
Podešavanje visine prikaza.
Prilikom podešavanja motor
mora raditi, a vozilo mora mi-
rovati. 149


"Distance alert"(upozorenje na razmak)



1.
Uključivanje / isključivanje funkcije
"Distance alert".

2.
Povećavanje / smanjivanje vrijedno-
sti na kojoj se javlja upozorenje.
151


Pomoć pri pokretanju na kosini
