2013 Peugeot 308 SW BL Betriebsanleitung (in German)

11
215

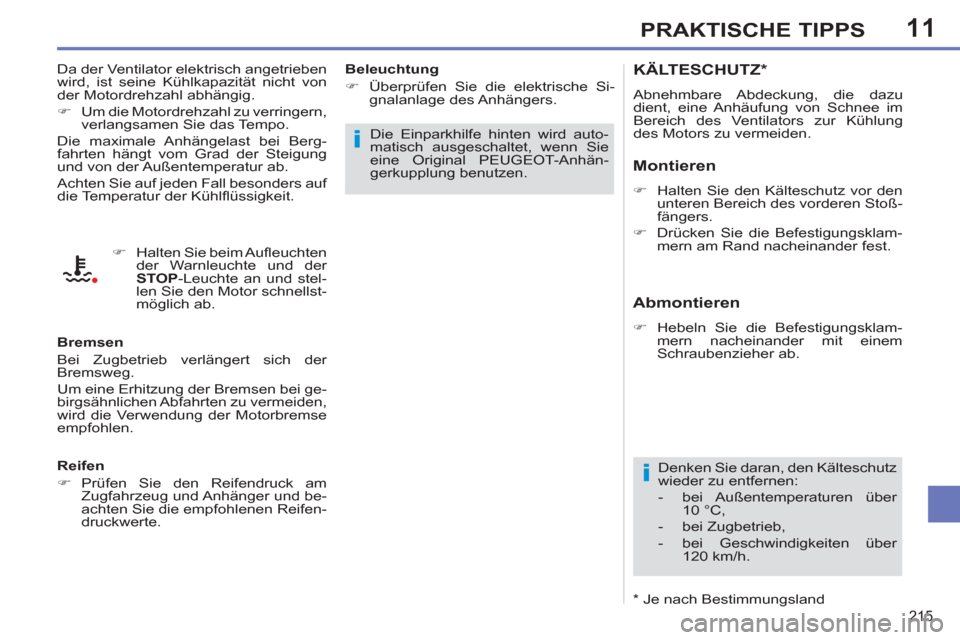

PRAKTISCHE TIPPS
KÄLTESCHUTZ *

Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.

Montieren



)
Halten Sie den Kälteschutz vor den
unteren Bereich des vorderen Stoß-
fängers.

)
Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.

Denken Sie daran, den Kälteschutz
wieder zu entfernen:


- bei Außentemperaturen über
10 °C,

- bei Zugbetrieb,

- bei Geschwindigkeiten über
120 km/h.



Abmontieren



)
Hebeln Sie die Befestigungsklam-
mern nacheinander mit einem
Schraubenzieher ab. Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.


)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.

Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Um eine Erhitzung der Bremsen bei ge-
birgsähnlichen Abfahrten zu vermeiden,
wird die Verwendung der Motorbremse
empfohlen.

Reifen


)
Prüfen Sie den Reifendruck am
Zugfahrzeug und Anhänger und be-
achten Sie die empfohlenen Reifen-
druckwerte.

Beleuchtung


)
Überprüfen Sie die elektrische Si-
gnalanlage des Anhängers.
Die Einparkhilfe hinten wird auto-
matisch ausgeschaltet, wenn Sie
eine Original PEUGEOT-Anhän-
gerkupplung benutzen.



)
Halten Sie beim Aufl euchten
der Warnleuchte und der
STOP
-Leuchte an und stel-
len Sie den Motor schnellst-
möglich ab.


*
Je nach Bestimmungsland

11
216
PRAKTISCHE TIPPS

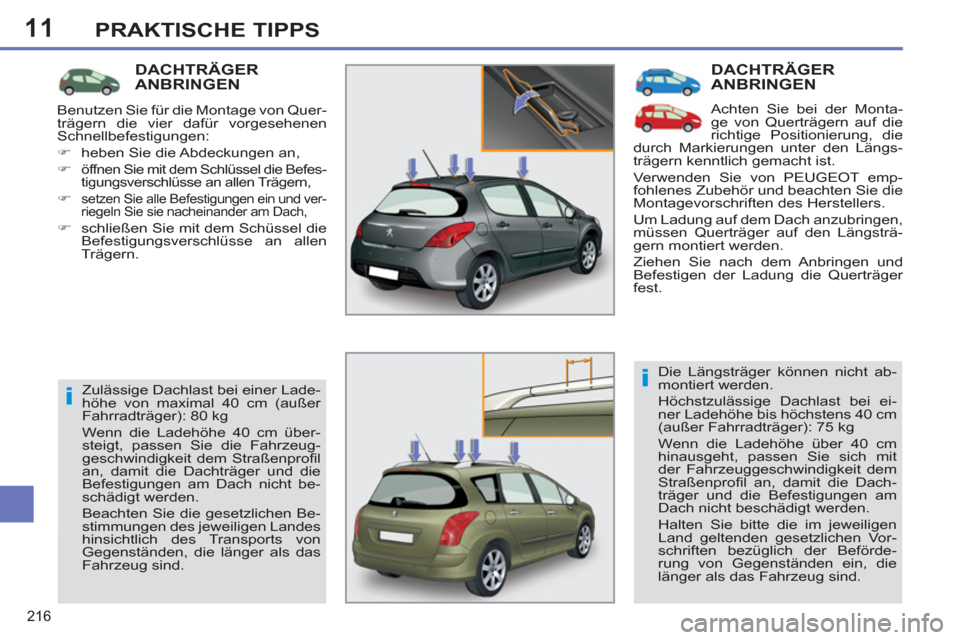

DACHTRÄGER
ANBRINGEN
Achten Sie bei der Monta-
ge von Querträgern auf die
richtige Positionierung, die
durch Markierungen unter den Längs-
trägern kenntlich gemacht ist.
Verwenden Sie von PEUGEOT emp-
fohlenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Um Ladung auf dem Dach anzubringen,
müssen Querträger auf den Längsträ-
gern montiert werden.
Ziehen Sie nach dem Anbringen und
Befestigen der Ladung die Querträger
fest.
Die Längsträger können nicht ab-
montiert werden.
Höchstzulässige Dachlast bei ei-
ner Ladehöhe bis höchstens 40 cm
(außer Fahrradträger): 75 kg
Wenn die Ladehöhe über 40 cm
hinausgeht, passen Sie sich mit
der Fahrzeuggeschwindigkeit dem
Straßenprofi l an, damit die Dach-
träger und die Befestigungen am
Dach nicht beschädigt werden.
Halten Sie bitte die im jeweiligen
Land geltenden gesetzlichen Vor-
schriften bezüglich der Beförde-
rung von Gegenständen ein, die
länger als das Fahrzeug sind.
DACHTRÄGER ANBRINGEN
Zulässige Dachlast bei einer Lade-
höhe von maximal 40 cm (außer
Fahrradträger): 80 kg
Wenn die Ladehöhe 40 cm über-
steigt, passen Sie die Fahrzeug-
geschwindigkeit dem Straßenprofi l
an, damit die Dachträger und die
Befestigungen am Dach nicht be-
schädigt werden.
Beachten Sie die gesetzlichen Be-
stimmungen des jeweiligen Landes
hinsichtlich des Transports von
Gegenständen, die länger als das
Fahrzeug sind. Benutzen Sie für die Montage von Quer-
trägern die vier dafür vorgesehenen
Schnellbefestigungen:


)
heben Sie die Abdeckungen an,

)

öffnen Sie mit dem Schlüssel die Befes-
tigungsverschlüsse an allen Trägern,

)
setzen Sie alle Befestigungen ein und ver-
riegeln Sie sie nacheinander am Dach,

)
schließen Sie mit dem Schüssel die
Befestigungsverschlüsse an allen
Trägern.

11
217
PRAKTISCHE TIPPS

"Schutz":
Teppichschoner * , Schmutzfänger, mit
den Seitenairbags kompatible Sitz-
bezüge, Fahrzeugabdeckplane, Ein-
stiegsschutzleisten, transparente
Stoßfängerschutzleisten…

*
Um ein Blockieren des Pedalwerks
zu vermeiden:


- achten Sie darauf, dass der Tep-
pichschoner richtig liegt und
befestigt ist,

- legen Sie niemals mehrere Tep-
pichschoner übereinander.

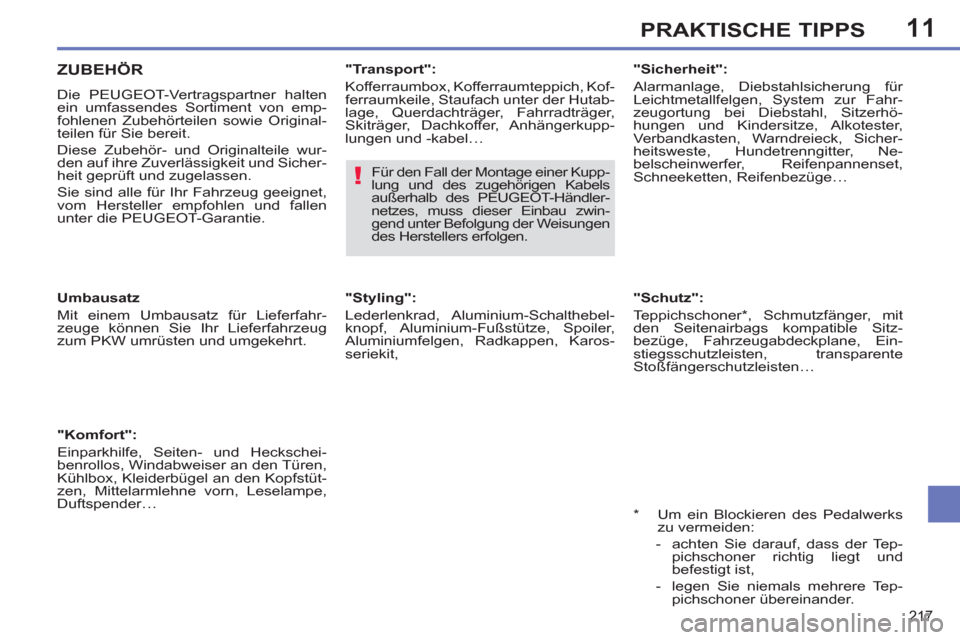

ZUBEHÖR

Die PEUGEOT-Vertragspartner halten
ein umfassendes Sortiment von emp-
fohlenen Zubehörteilen sowie Original-
teilen für Sie bereit.
Diese Zubehör- und Originalteile wur-
den auf ihre Zuverlässigkeit und Sicher-
heit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.


"Komfort":
Einparkhilfe, Seiten- und Heckschei-
benrollos, Windabweiser an den Türen,
Kühlbox, Kleiderbügel an den Kopfstüt-
zen, Mittelarmlehne vorn, Leselampe,
Duftspender…

Umbausatz
Mit einem Umbausatz für Lieferfahr-
zeuge können Sie Ihr Lieferfahrzeug
zum PKW umrüsten und umgekehrt.

"Transport":
Kofferraumbox, Kofferraumteppich, Kof-
ferraumkeile, Staufach unter der Hutab-
lage, Querdachträger, Fahrradträger,
Skiträger, Dachkoffer, Anhängerkupp-
lungen und -kabel…

"Styling":
Lederlenkrad, Aluminium-Schalthebel-
knopf, Aluminium-Fußstütze, Spoiler,
Aluminiumfelgen, Radkappen, Karos-
seriekit,
"Sicherheit":
Alarmanlage, Diebstahlsicherung für
Leichtmetallfelgen, System zur Fahr-
zeugortung bei Diebstahl, Sitzerhö-
hungen und Kindersitze, Alkotester,
Verbandkasten, Warndreieck, Sicher-
heitsweste, Hundetrenngitter, Ne-
belscheinwerfer, Reifenpannenset,
Schneeketten, Reifenbezüge… Für den Fall der Montage einer Kupp-
lung und des zugehörigen Kabels
außerhalb des PEUGEOT-Händler-
netzes, muss dieser Einbau zwin-
gend unter Befolgung der Weisungen
des Herstellers erfolgen.

11
218
PRAKTISCHE TIPPS
Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebs-
störung in der elektronischen Anlage
Ihres Fahrzeugs und zu erhöhtem
Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
PEUGEOT zu wenden, der Ihnen
gerne die empfohlenen Geräte und
Zubehörteile zeigt.

Je nach der im Land geltenden
gesetzlichen Regelung sind Si-
cherheitswesten, Warndreieck, Er-
satzglühlampen und -sicherungen
im Fahrzeug mitzuführen.

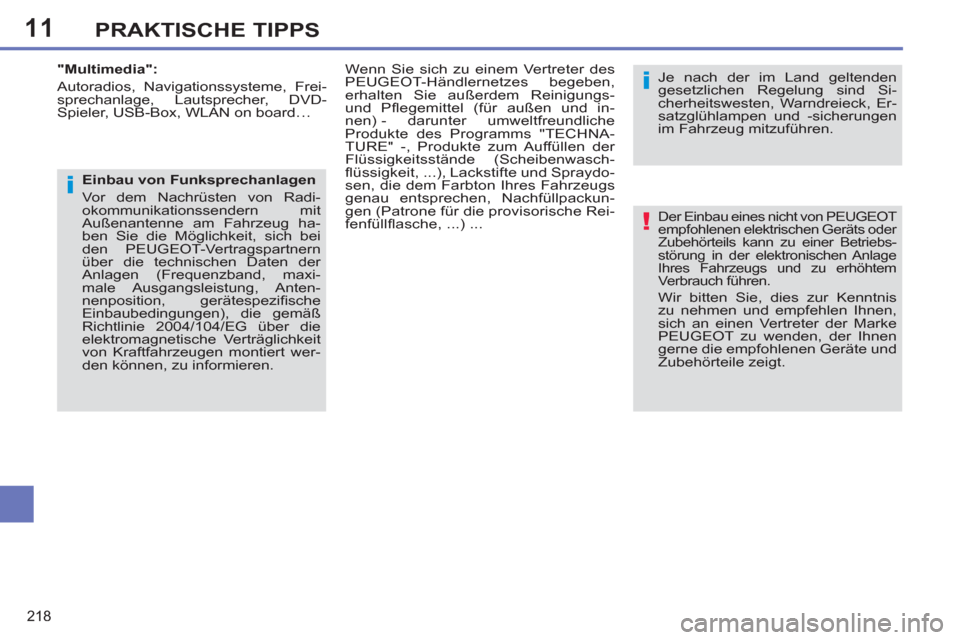

"Multimedia":
Autoradios, Navigationssysteme, Frei-
sprechanlage, Lautsprecher, DVD-
Spieler, USB-Box, WLAN on board…

Einbau von Funksprechanlagen
Vor dem Nachrüsten von Radi-
okommunikationssendern mit
Außenantenne am Fahrzeug ha-
ben Sie die Möglichkeit, sich bei
den PEUGEOT-Vertragspartnern
über die technischen Daten der
Anlagen (Frequenzband, maxi-
male Ausgangsleistung, Anten-
nenposition, gerätespezifi sche
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert wer-
den können, zu informieren.


Wenn Sie sich zu einem Vertreter des
PEUGEOT-Händlernetzes begeben,
erhalten Sie außerdem Reinigungs-
und Pfl egemittel (für außen und in-
nen) - darunter umweltfreundliche
Produkte des Programms "TECHNA-
TURE" -, Produkte zum Auffüllen der
Flüssigkeitsstände (Scheibenwasch-
fl üssigkeit, ...), Lackstifte und Spraydo-
sen, die dem Farbton Ihres Fahrzeugs
genau entsprechen, Nachfüllpackun-
gen (Patrone für die provisorische Rei-
fenfüllfl asche, ...) ...

12
219

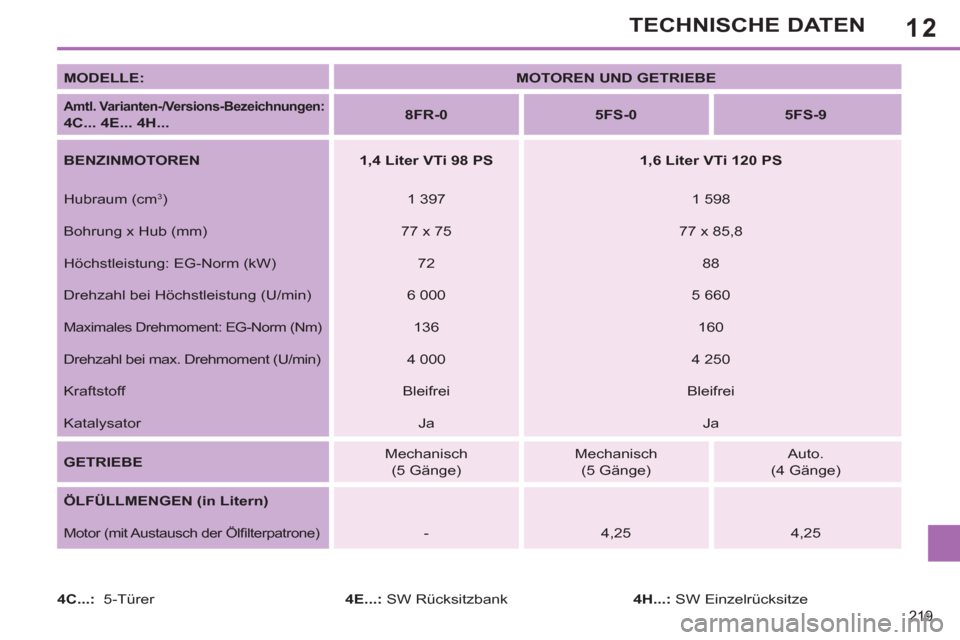

TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen:
4C... 4E... 4H...


8FR-0



5FS-0



5FS-9



BENZINMOTOREN


1,4 Liter VTi 98 PS



1,6 Liter VTi 120 PS


Hubraum (cm
3
)
1 397
1 598
Bohrung x Hub (mm)
77 x 75
77 x 85,8
Höchstleistung: EG-Norm (kW)
72
88
Drehzahl bei Höchstleistung (U/min)
6 000
5 660

Maximales Drehmoment: EG-Norm (Nm)

136
160
Drehzahl bei max. Drehmoment (U/min)
4 000
4 250
Kraftstoff
Bleifrei
Bleifrei
Katalysator
Ja
Ja

GETRIEBE

Mechanisch
(5 Gänge)
Mechanisch
(5 Gänge)
Auto.
(4 Gänge)

ÖLFÜLLMENGEN (in Litern)


Motor (mit Austausch der Ölfi lterpatrone)

-
4,25
4,25

4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze

12
220

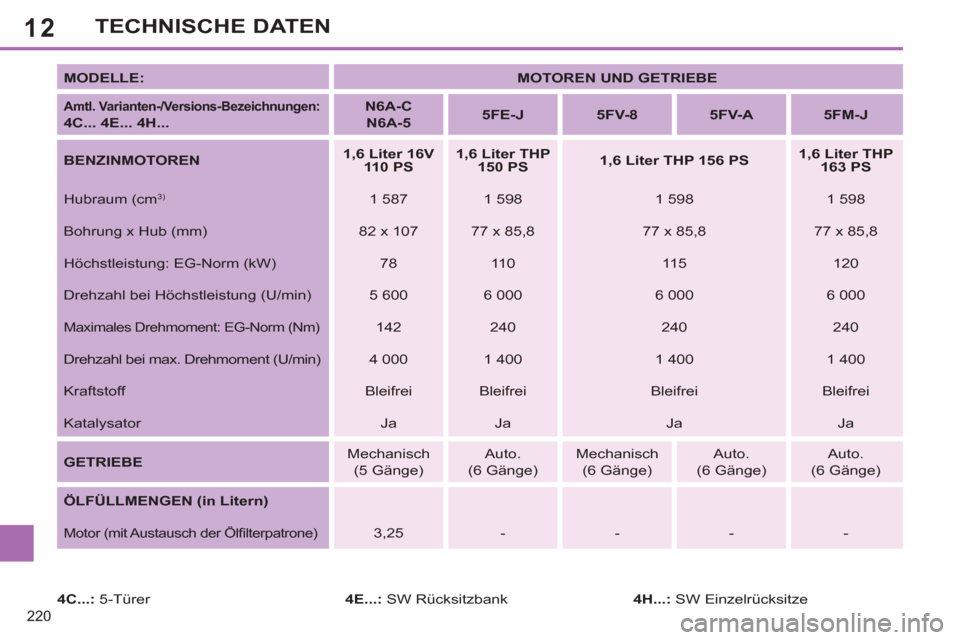

TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENZINMOTOREN


1,6 Liter 16V
110 PS



1,6 Liter THP
150 PS



1,6 Liter THP 156 PS



1,6 Liter THP
163 PS


Hubraum (cm
3)

1 587
1 598
1 598
1 598
Bohrung x Hub (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Höchstleistung: EG-Norm (kW)
78
11 0
115
120
Drehzahl bei Höchstleistung (U/min)
5 600
6 000
6 000
6 000

Maximales Drehmoment: EG-Norm (Nm)

142
240
240
240
Drehzahl bei max. Drehmoment (U/min)
4 000
1 400
1 400
1 400
Kraftstoff
Bleifrei
Bleifrei
Bleifrei
Bleifrei
Katalysator
Ja
Ja
Ja
Ja

GETRIEBE

Mechanisch
(5 Gänge)
Auto.
(6 Gänge)
Mechanisch
(6 Gänge)
Auto.
(6 Gänge)
Auto.
(6 Gänge)

ÖLFÜLLMENGEN (in Litern)


Motor (mit Austausch der Ölfi lterpatrone)

3,25
-
-
-
-

4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze

12
221

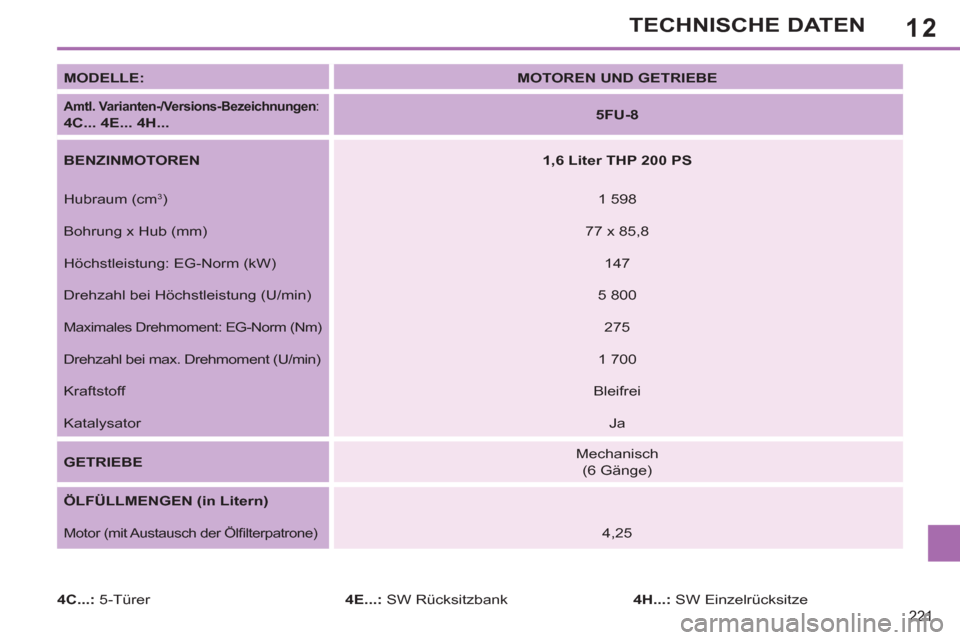

TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen
:

4C... 4E... 4H...


5FU-8



BENZINMOTOREN


1,6 Liter THP 200 PS


Hubraum (cm
3
)
1 598
Bohrung x Hub (mm)
77 x 85,8
Höchstleistung: EG-Norm (kW)
147
Drehzahl bei Höchstleistung (U/min)
5 800

Maximales Drehmoment: EG-Norm (Nm)

275
Drehzahl bei max. Drehmoment (U/min)
1 700
Kraftstoff
Bleifrei
Katalysator
Ja

GETRIEBE

Mechanisch
(6 Gänge)

ÖLFÜLLMENGEN (in Litern)


Motor (mit Austausch der Ölfi lterpatrone)

4,25

4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze

12
222
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

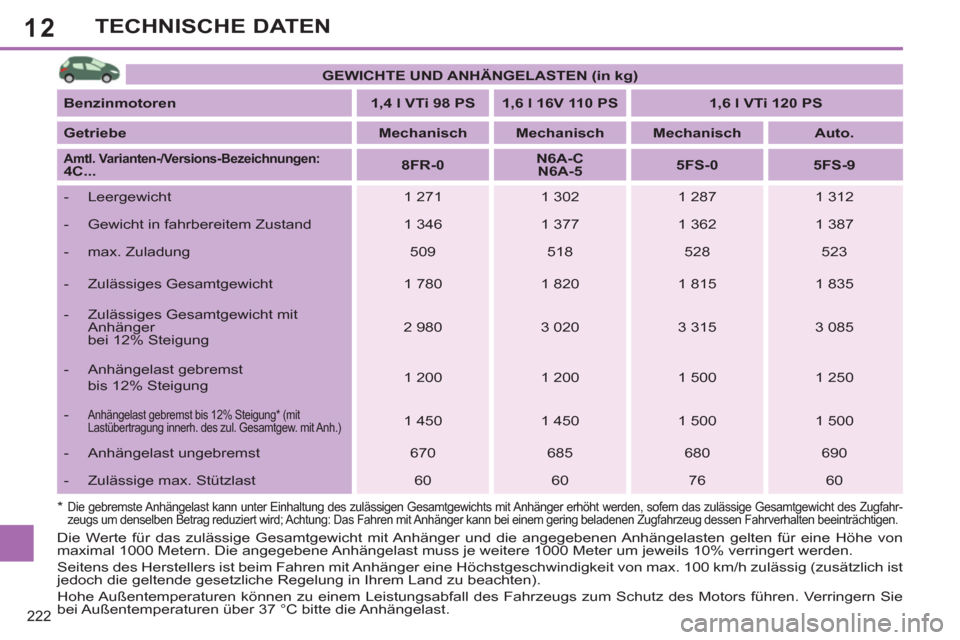

GEWICHTE UND ANHÄNGELASTEN (in kg)



Benzinmotoren


1,4 l VTi 98 PS



1,6 l 16V 110 PS



1,6 l VTi 120 PS



Getriebe


Mechanisch



Mechanisch



Mechanisch



Auto.




Amtl. Varianten-/Versions-Bezeichnungen: 4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Leergewicht
1 271
1 302
1 287
1 312


- Gewicht in fahrbereitem Zustand
1 346
1 377
1 362
1 387


- max. Zuladung
509
518
528
523


- Zulässiges Gesamtgewicht
1 780
1 820
1 815
1 835


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 980
3 020
3 315
3 085


- Anhängelast gebremst
bis 12% Steigung
1 200
1 200
1 500
1 250


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 450
1 450
1 500
1 500


- Anhängelast ungebremst
670
685
680
690


- Zulässige max. Stützlast
60
60
76
60
