2013 Peugeot 308 SW BL Betriebsanleitung (in German)

2

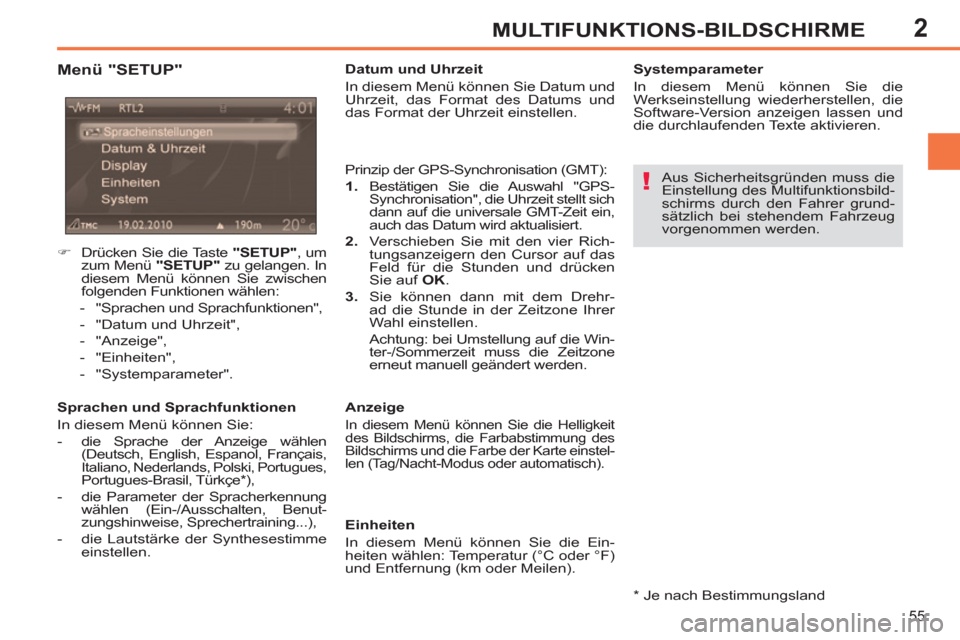

55
MULTIFUNKTIONS-BILDSCHIRME

Menü "SETUP"


Sprachen und Sprachfunktionen
In diesem Menü können Sie:


- die Sprache der Anzeige wählen
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),

- die Parameter der Spracherkennung
wählen (Ein-/Ausschalten, Benut-
zungshinweise, Sprechertraining...),

- die Lautstärke der Synthesestimme
einstellen.

Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen.

Prinzip der GPS-Synchronisation (GMT):


1.
Bestätigen Sie die Auswahl "GPS-
Synchronisation", die Uhrzeit stellt sich
dann auf die universale GMT-Zeit ein,
auch das Datum wird aktualisiert.

2.
Verschieben Sie mit den vier Rich-
tungsanzeigern den Cursor auf das
Feld für die Stunden und drücken
Sie auf OK
.

3.
Sie können dann mit dem Drehr-
ad die Stunde in der Zeitzone Ihrer
Wahl einstellen.
Achtung: bei Umstellung auf die Win-
ter-/Sommerzeit muss die Zeitzone
erneut manuell geändert werden.


Anzeige

In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung des
Bildschirms und die Farbe der Karte einstel-
len (Tag/Nacht-Modus oder automatisch).


Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).



)
Drücken Sie die Taste "SETUP"
, um
zum Menü "SETUP"
zu gelangen. In
diesem Menü können Sie zwischen
folgenden Funktionen wählen:


- "Sprachen und Sprachfunktionen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".

Systemparameter
In diesem Menü können Sie die
Werkseinstellung wiederherstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.

Aus Sicherheitsgründen muss die
Einstellung des Multifunktionsbild-
schirms durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.


*
Je nach Bestimmungsland

2

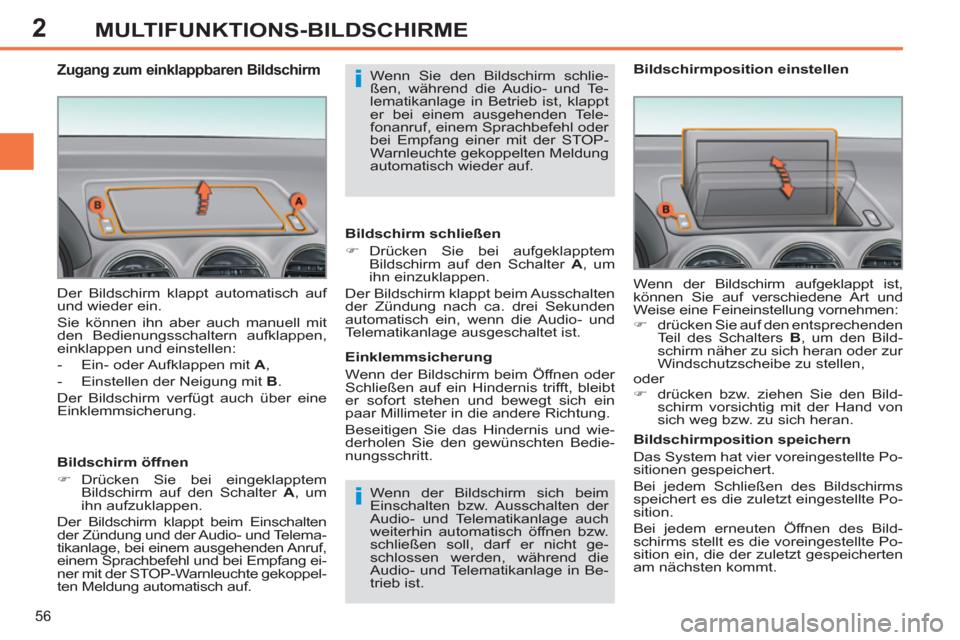

56
MULTIFUNKTIONS-BILDSCHIRME
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:


- Ein- oder Aufklappen mit A
,

- Einstellen der Neigung mit B
.
Der Bildschirm verfügt auch über eine
Einklemmsicherung.

Bildschirm öffnen


)
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A
, um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Telema-
tikanlage, bei einem ausgehenden Anruf,
einem Sprachbefehl und bei Empfang ei-
ner mit der STOP-Warnleuchte gekoppel-
ten Meldung automatisch auf.
Bildschirm schließen


)
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A
, um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten der
Audio- und Telematikanlage auch
weiterhin automatisch öffnen bzw.
schließen soll, darf er nicht ge-
schlossen werden, während die
Audio- und Telematikanlage in Be-
trieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:


)
drücken Sie auf den entsprechenden
Teil des Schalters B
, um den Bild-
schirm näher zu sich heran oder zur
Windschutzscheibe zu stellen,
oder


)
drücken bzw. ziehen Sie den Bild-
schirm vorsichtig mit der Hand von
sich weg bzw. zu sich heran.

Bildschirmposition einstellen

Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt.
Bildschirmposition speichern
Das System hat vier voreingestellte Po-
sitionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte Po-
sition.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte Po-
sition ein, die der zuletzt gespeicherten
am nächsten kommt.
Wenn Sie den Bildschirm schlie-
ßen, während die Audio- und Te-
lematikanlage in Betrieb ist, klappt
er bei einem ausgehenden Tele-
fonanruf, einem Sprachbefehl oder
bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf.



















Zugang zum einklappbaren Bildschirm

2

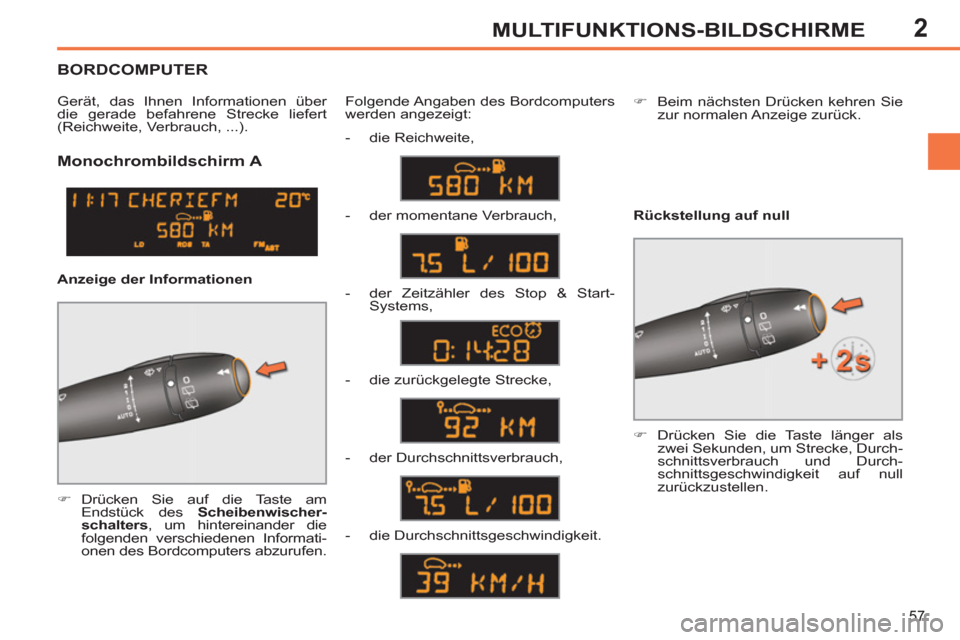

57
MULTIFUNKTIONS-BILDSCHIRME






Monochrombildschirm A



)
Drücken Sie auf die Taste am
Endstück des Scheibenwischer-
schalters
, um hintereinander die
folgenden verschiedenen Informati-
onen des Bordcomputers abzurufen. Folgende Angaben des Bordcomputers
werden angezeigt:

Anzeige der Informationen

- die Reichweite,

- der momentane Verbrauch,

- der Zeitzähler des Stop & Start-
Systems,

- die zurückgelegte Strecke,

- der Durchschnittsverbrauch,
)
Beim nächsten Drücken kehren Sie
zur normalen Anzeige zurück.


- die Durchschnittsgeschwindigkeit.
Rückstellung auf null


)
Drücken Sie die Taste länger als
zwei Sekunden, um Strecke, Durch-
schnittsverbrauch und Durch-
schnittsgeschwindigkeit auf null
zurückzustellen.



BORDCOMPUTER


Gerät, das Ihnen Informationen über
die gerade befahrene Strecke liefert
(Reichweite, Verbrauch, ...).

2

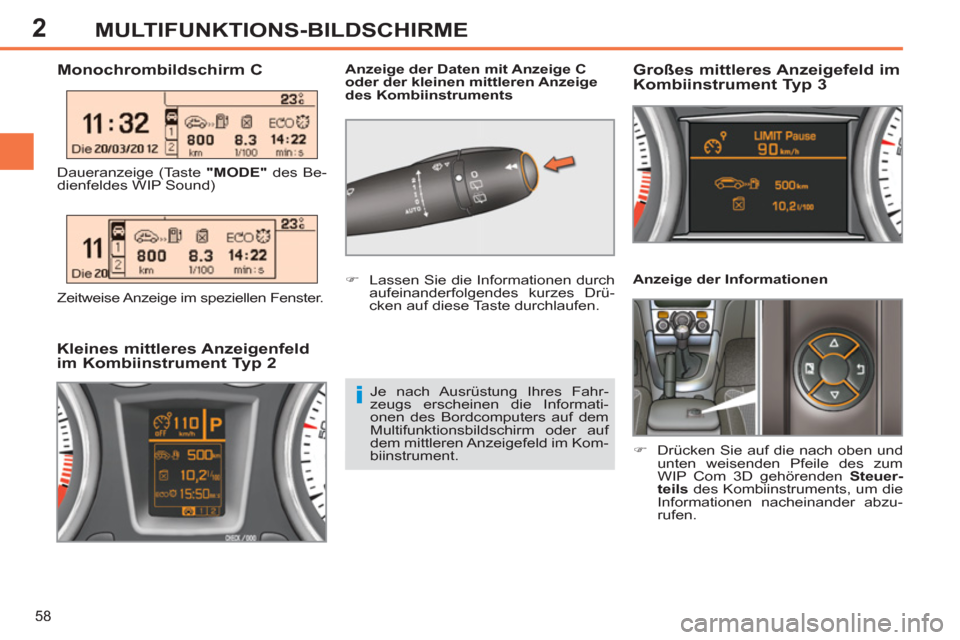

58
MULTIFUNKTIONS-BILDSCHIRME

Anzeige der Informationen


)
Drücken Sie auf die nach oben und
unten weisenden Pfeile des zum
WIP Com 3D gehörenden Steuer-
teils
des Kombiinstruments, um die
Informationen nacheinander abzu-
rufen.













Monochrombildschirm C

Anzeige der Daten mit Anzeige C
oder der kleinen mittleren Anzeige
des Kombiinstruments
Großes mittleres Anzeigefeld im
Kombiinstrument Typ 3

Kleines mittleres Anzeigenfeld
im Kombiinstrument Typ 2

Je nach Ausrüstung Ihres Fahr-
zeugs erscheinen die Informati-
onen des Bordcomputers auf dem
Multifunktionsbildschirm oder auf
dem mittleren Anzeigefeld im Kom-
biinstrument.




)
Lassen Sie die Informationen durch
aufeinanderfolgendes kurzes Drü-
cken auf diese Taste durchlaufen.
Daueranzeige (Taste "MODE"
des Be-
dienfeldes WIP Sound)
Zeitweise Anzeige im speziellen Fenster.

2

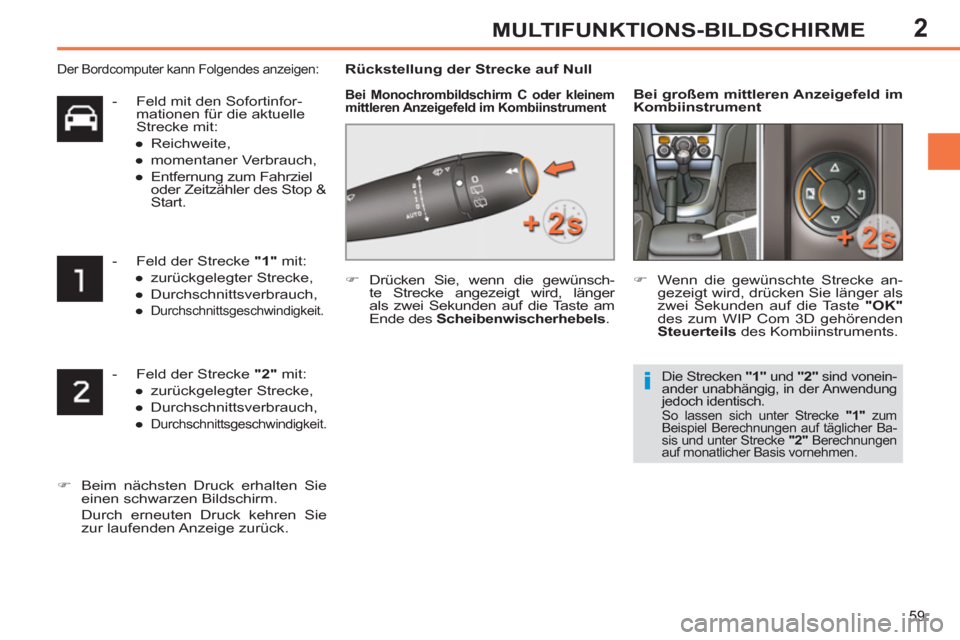

59
MULTIFUNKTIONS-BILDSCHIRME


- Feld der Strecke "2"
mit:


●
zurückgelegter Strecke,

●
Durchschnittsverbrauch,

●

Durchschnittsgeschwindigkeit.




)
Beim nächsten Druck erhalten Sie
einen schwarzen Bildschirm.
Durch erneuten Druck kehren Sie
zur laufenden Anzeige zurück.


- Feld mit den Sofortinfor-
mationen für die aktuelle
Strecke mit:


●
Reichweite,

●
momentaner Verbrauch,

●
Entfernung zum Fahrziel
oder Zeitzähler des Stop &
Start.



- Feld der Strecke "1"
mit:


●
zurückgelegter Strecke,

●
Durchschnittsverbrauch,

●

Durchschnittsgeschwindigkeit.



Rückstellung der Strecke auf Null


)
Drücken Sie, wenn die gewünsch-
te Strecke angezeigt wird, länger
als zwei Sekunden auf die Taste am
Ende des Scheibenwischerhebels
.

)
Wenn die gewünschte Strecke an-
gezeigt wird, drücken Sie länger als
zwei Sekunden auf die Taste "OK"

des zum WIP Com 3D gehörenden
Steuerteils
des Kombiinstruments.

Bei großem mittleren Anzeigefeld
im
Kombiinstrument



Die Strecken "1"
und "2"
sind vonein-
ander unabhängig, in der Anwendung
jedoch identisch.
So lassen sich unter Strecke "1"
zum
Beispiel Berechnungen auf täglicher Ba-
sis und unter Strecke "2"
Berechnungen
auf monatlicher Basis vornehmen.
Der Bordcomputer kann Folgendes anzeigen:

Bei Monochrombildschirm C oder kleinem
mittleren Anzeigefeld im Kombiinstrument

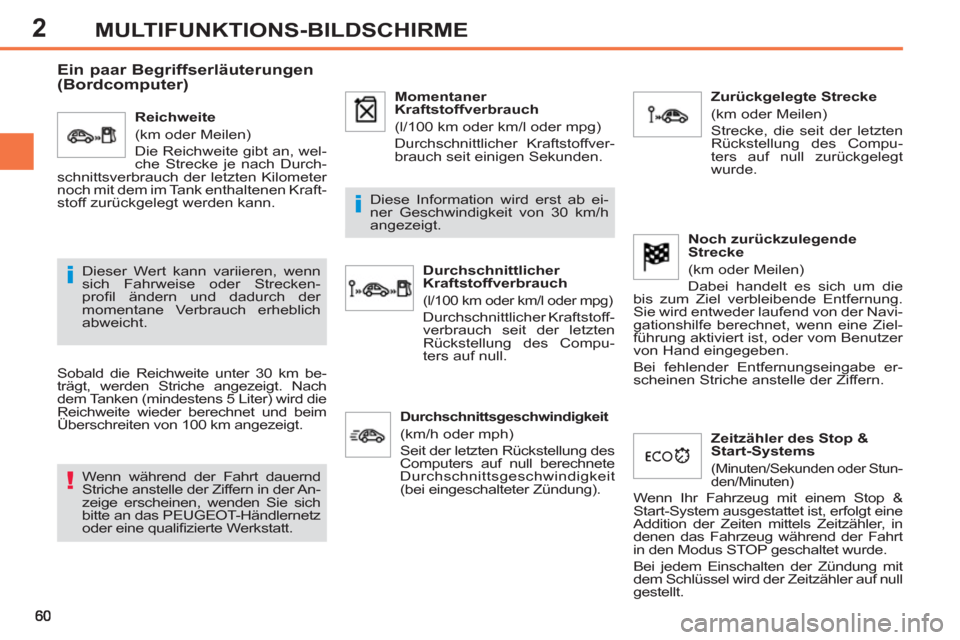

2MULTIFUNKTIONS-BILDSCHIRME






Ein paar Begriffserläuterungen
(Bordcomputer)
Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der An-
zeige erscheinen, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt. Diese Information wird erst ab ei-
ner Geschwindigkeit von 30 km/h
angezeigt.
Dieser Wert kann variieren, wenn
sich Fahrweise oder Strecken-
profi l ändern und dadurch der
momentane Verbrauch erheblich
abweicht.
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wel-
che Strecke je nach Durch-
schnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraft-
stoff zurückgelegt werden kann.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.

Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)

Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Compu-
ters auf null.
Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Compu-
ters auf null zurückgelegt
wurde.



Durchschnittsgeschwindigkeit

(km/h oder mph)
Seit der letzten Rückstellung des
Computers auf null berechnete
Durchschnittsgeschwindigkeit
(bei eingeschalteter Zündung).

Noch zurückzulegende
Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Entfernung.
Sie wird entweder laufend von der Navi-
gationshilfe berechnet, wenn eine Ziel-
führung aktiviert ist, oder vom Benutzer
von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.








Zeitzähler des Stop &
Start-Systems
(Minuten/Sekunden oder Stun-
den/Minuten)
Wenn Ihr Fahrzeug mit einem Stop &
Start-System ausgestattet ist, erfolgt eine
Addition der Zeiten mittels Zeitzähler, in
denen das Fahrzeug während der Fahrt
in den Modus STOP geschaltet wurde.
Bei jedem Einschalten der Zündung mit
dem Schlüssel wird der Zeitzähler auf null
gestellt.

3
61
BORDKOMFORT
BELÜFTUNG
Aufbereitung der Luft

Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat:


-
direkt (bei geöffnetem Frischlufteinlass),


- über den Heizkreislauf (bei einge-
schalteter Heizung),

- über ein Kühlsystem (bei einge-
schalteter Klimaanlage).
Mit dem Temperaturregler erhält man die
gewünschte Komforttemperatur durch die
Mischung der Luft aus den verschiedenen
Kreisläufen. Mit dem Regler zur Luftverteilung wird
die Luft durch verschiedene Düsen in
den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern.


Lufteinlass

Die im Fahrzeuginnenraum zirkulie-
rende Luft wird gefi ltert. Es handelt
sich dabei entweder um Frischluft, die
von außen durch das Lufteintrittsgitter
unten an der Windschutzscheibe he-
reinströmt, oder um Innenluft, die um-
gewälzt wird.


Bedienungsfeld

Die Regler des Belüftungssystems be-
fi nden sich im Bedienungsfeld A
an der
Mittelkonsole, das je nach Ausführung
folgende Funktionen aufweist:


- Einstellung der Komforttemperatur,

- Einstellung der Gebläsestärke,

- Einstellung der Luftverteilung,

-
Abtauen und Abtrocknen der Scheiben,


- Einstellung der manuellen oder au-
tomatischen Klimaanlage.



Luftverteilung



1.
Düsen zum Abtauen und Abtrock-
nen der Windschutzscheibe

2.
Düsen zum Abtauen und Abtrock-
nen der vorderen Seitenscheiben

3.
Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4.
Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5.
Luftaustritte im vorderen Fußraum

6.
Verschließbare und verstellbare Be-
lüftungsdüsen für die Insassen hinten

7.
Luftaustritte im hinteren Fußraum

3
62
BORDKOMFORT

Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr
hoch ist, sollten Sie den Innenraum
für kurze Zeit lüften.
Stellen Sie den Regler für die
Luftzufuhr so ein, dass ein ausrei-
chender Austausch der Innenluft
gewährleistet ist.
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die

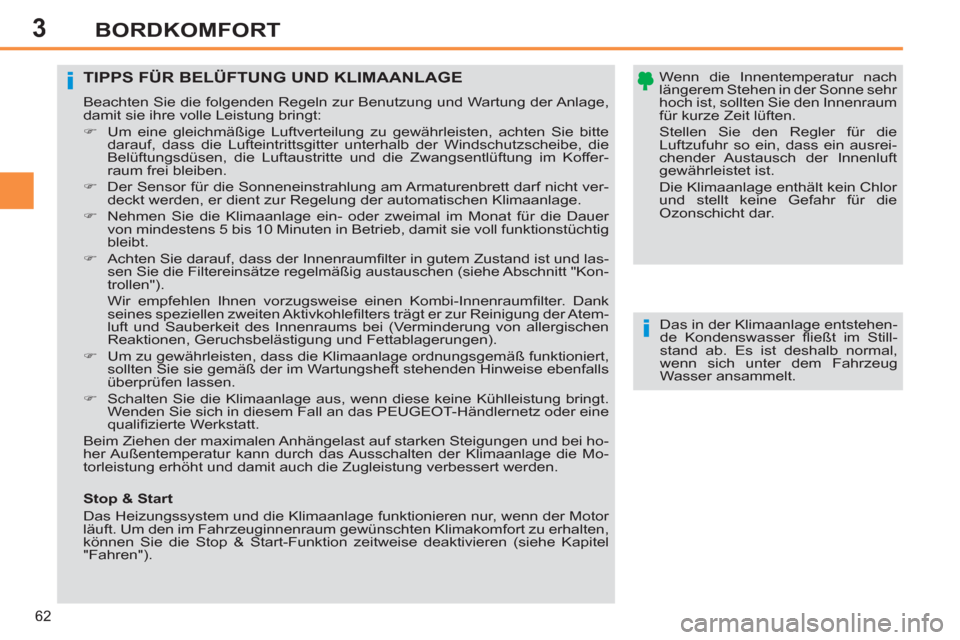

Ozonschicht dar. TIPPS FÜR BELÜFTUNG UND KLIMAANLAGE

Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:


)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die
Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Koffer-
raum frei bleiben.

)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nicht ver-
deckt werden, er dient zur Regelung der automatischen Klimaanlage.

)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer
von mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig
bleibt.

)
Achten Sie darauf, dass der Innenraumfi lter in gutem Zustand ist und las-
sen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt "Kon-
trollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter. Dank
seines speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung der Atem-
luft und Sauberkeit des Innenraums bei (Verminderung von allergischen
Reaktionen, Geruchsbelästigung und Fettablagerungen).

)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert,
sollten Sie sie gemäß der im Wartungsheft stehenden Hinweise ebenfalls
überprüfen lassen.

)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt.
Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz oder eine
qualifi zierte Werkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei ho-
her Außentemperatur kann durch das Ausschalten der Klimaanlage die Mo-
torleistung erhöht und damit auch die Zugleistung verbessert werden.
Das in der Klimaanlage entstehen-
de Kondenswasser fl ießt im Still-
stand ab. Es ist deshalb normal,
wenn sich unter dem Fahrzeug
Wasser ansammelt.



Stop & Start
Das Heizungssystem und die Klimaanlage funktionieren nur, wenn der Motor
läuft. Um den im Fahrzeuginnenraum gewünschten Klimakomfort zu erhalten,
können Sie die Stop & Start-Funktion zeitweise deaktivieren (siehe Kapitel
"Fahren").
