2013 Peugeot 308 SW BL Betriebsanleitung (in German)

3
71
BORDKOMFORT

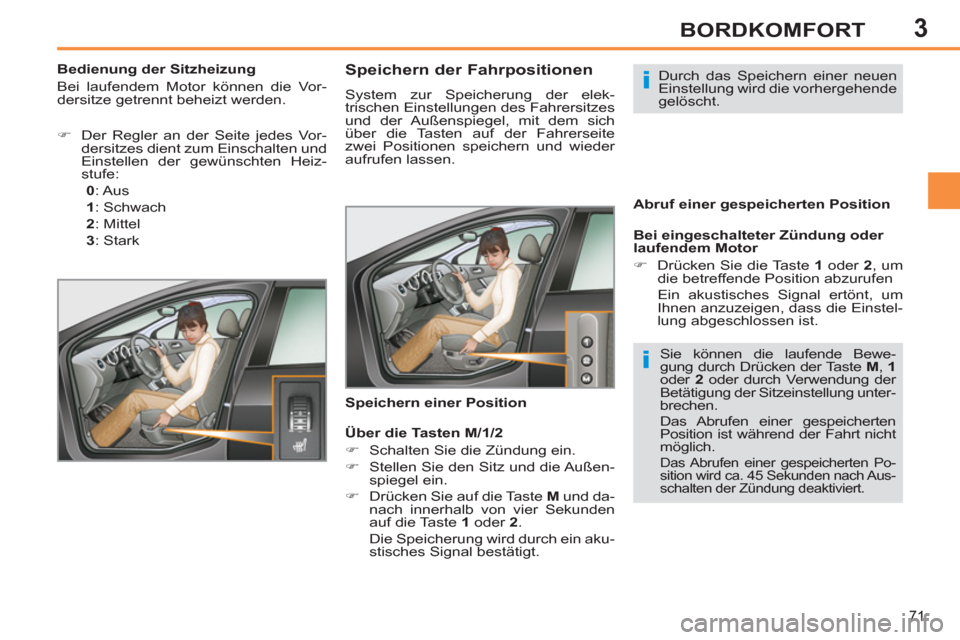

Speichern der Fahrpositionen

System zur Speicherung der elek-
trischen Einstellungen des Fahrersitzes
und der Außenspiegel, mit dem sich
über die Tasten auf der Fahrerseite
zwei Positionen speichern und wieder
aufrufen lassen.

Bei eingeschalteter Zündung oder
laufendem Motor


)
Drücken Sie die Taste 1
oder 2
, um
die betreffende Position abzurufen
Ein akustisches Signal ertönt, um
Ihnen anzuzeigen, dass die Einstel-
lung abgeschlossen ist.

Speichern einer Position Durch das Speichern einer neuen
Einstellung wird die vorhergehende
gelöscht.

Abruf einer gespeicherten Position

Über die Tasten M/1/2


)
Schalten Sie die Zündung ein.

)
Stellen Sie den Sitz und die Außen-
spiegel ein.

)
Drücken Sie auf die Taste M
und da-
nach innerhalb von vier Sekunden
auf die Taste 1
oder 2
.
Die Speicherung wird durch ein aku-
stisches Signal bestätigt. Sie können die laufende Bewe-
gung durch Drücken der Taste M
, 1

oder 2
oder durch Verwendung der
Betätigung der Sitzeinstellung unter-
brechen.
Das Abrufen einer gespeicherten
Position ist während der Fahrt nicht
möglich.
Das Abrufen einer gespeicherten Po-
sition wird ca. 45 Sekunden nach Aus-
schalten der Zündung deaktiviert.












Bedienung der Sitzheizung
Bei laufendem Motor können die Vor-
dersitze getrennt beheizt werden.


)
Der Regler an der Seite jedes Vor-
dersitzes dient zum Einschalten und
Einstellen der gewünschten Heiz-
stufe:

0
: Aus

1
: Schwach

2
: Mittel

3
: Stark

3
72
BORDKOMFORT

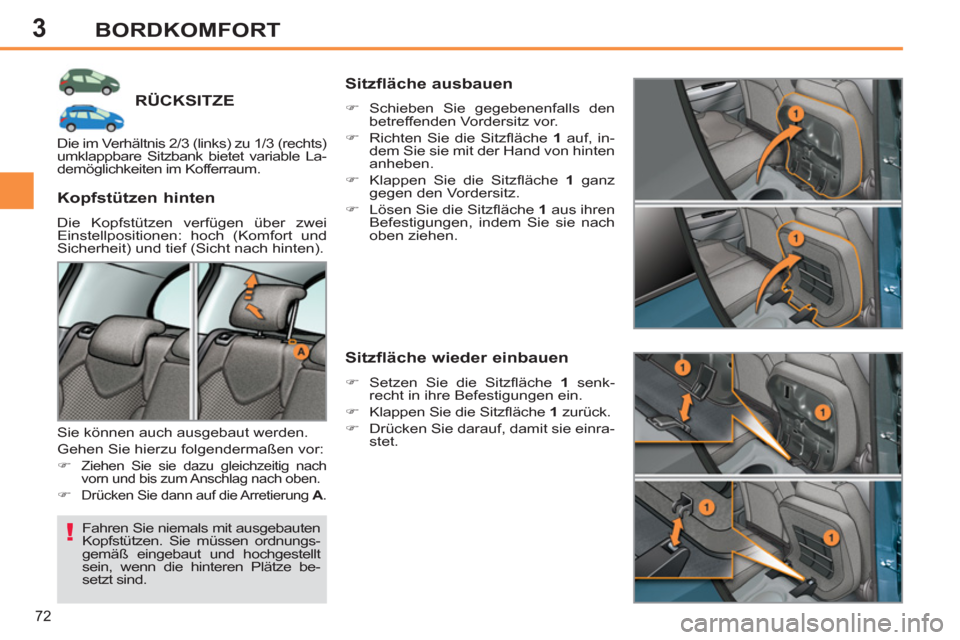

RÜCKSITZE

Fahren Sie niemals mit ausgebauten
Kopfstützen. Sie müssen ordnungs-
gemäß eingebaut und hochgestellt
sein, wenn die hinteren Plätze be-
setzt sind.


Kopfstützen hinten

Die Kopfstützen verfügen über zwei
Einstellpositionen: hoch (Komfort und
Sicherheit) und tief (Sicht nach hinten).
Sie können auch ausgebaut werden.
Gehen Sie hierzu folgendermaßen vor:


)

Ziehen Sie sie dazu gleichzeitig nach
vorn und bis zum Anschlag nach oben.

)
Drücken Sie dann auf die Arretierung A
.


Sitzfläche ausbauen



)
Schieben Sie gegebenenfalls den
betreffenden Vordersitz vor.

)
Richten Sie die Sitzfl äche 1
auf, in-
dem Sie sie mit der Hand von hinten
anheben.

)
Klappen Sie die Sitzfl äche 1
ganz
gegen den Vordersitz.

)
Lösen Sie die Sitzfl äche 1
aus ihren
Befestigungen, indem Sie sie nach
oben ziehen.



Sitzfläche wieder einbauen



)
Setzen Sie die Sitzfl äche 1
senk-
recht in ihre Befestigungen ein.

)
Klappen Sie die Sitzfl äche 1
zurück.

)
Drücken Sie darauf, damit sie einra-
stet.
Die im Verhältnis 2/3 (links) zu 1/3 (rechts)
umklappbare Sitzbank bietet variable La-
demöglichkeiten im Kofferraum.

3
73
BORDKOMFORT

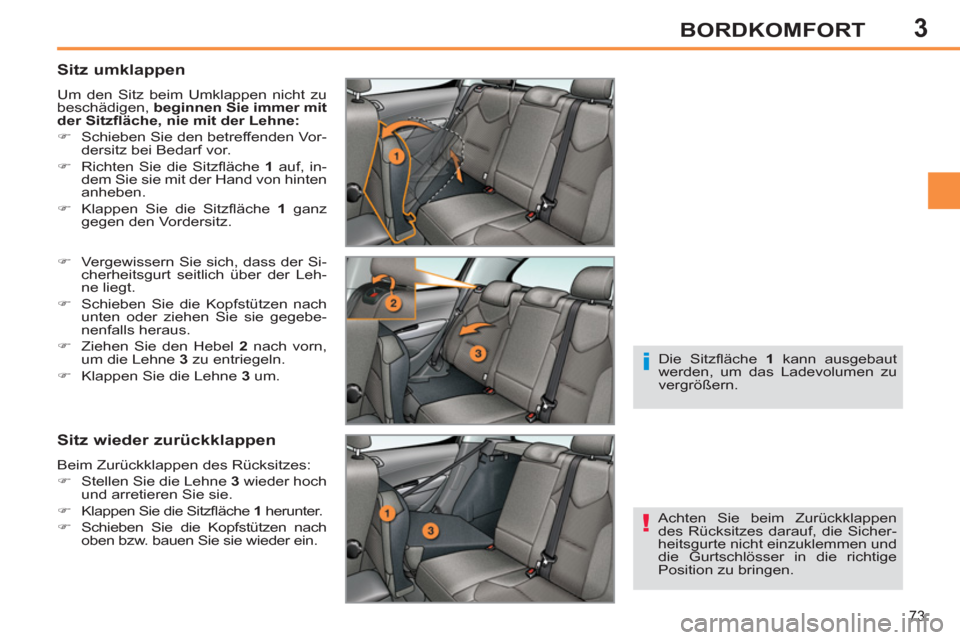

Sitz umklappen

Um den Sitz beim Umklappen nicht zu
beschädigen, beginnen Sie immer mit
der Sitzfl äche, nie mit der Lehne:



)
Schieben Sie den betreffenden Vor-
dersitz bei Bedarf vor.

)
Richten Sie die Sitzfl äche 1
auf, in-
dem Sie sie mit der Hand von hinten
anheben.

)
Klappen Sie die Sitzfl äche 1
ganz
gegen den Vordersitz.

Sitz wieder zurückklappen

Beim Zurückklappen des Rücksitzes:


)
Stellen Sie die Lehne 3
wieder hoch
und arretieren Sie sie.

)
Klappen Sie die Sitzfl äche 1
herunter.

)
Schieben Sie die Kopfstützen nach
oben bzw. bauen Sie sie wieder ein.
)
Vergewissern Sie sich, dass der Si-
cherheitsgurt seitlich über der Leh-
ne liegt.

)
Schieben Sie die Kopfstützen nach
unten oder ziehen Sie sie gegebe-
nenfalls heraus.

)
Ziehen Sie den Hebel 2
nach vorn,
um die Lehne 3
zu entriegeln.

)
Klappen Sie die Lehne 3
um.
Achten Sie beim Zurückklappen
des Rücksitzes darauf, die Sicher-
heitsgurte nicht einzuklemmen und
die Gurtschlösser in die richtige
Position zu bringen. Die Sitzfl äche 1
kann ausgebaut
werden, um das Ladevolumen zu
vergrößern.

3
74
BORDKOMFORT
RÜCKSITZE

Längsverstellung


Verstellen der Lehne in der Neigung



)
Ziehen Sie an einem der vorn
am Sitz befi ndlichen Gurte B
und
bringen Sie die Lehne in eine der
7 möglichen Positionen.

)
Lassen Sie den Gurt los, um die
Lehne in dieser Position einrasten
zu lassen.


Umbau zum Tisch



)
Heben Sie den Bügel A
an und
schieben Sie den Sitz nach vorn
oder hinten.


)
Senken Sie die Kopfstütze ganz ab.

)
Ziehen Sie an einem der vorn am
Sitz befi ndlichen Gurte B
.

)
Klappen Sie die Lehne vollstän-
dig auf die Sitzfl äche ab; der Sitz
schiebt sich automatisch so weit wie
möglich zurück.

)
Drücken Sie auf die Sitzlehne, um
sie zu arretieren.


Hochklappen

Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:


)
Schieben Sie den Sitz mit dem Bü-
gel A
ganz nach hinten.

)
Bewegen Sie den Hebel C
hinten
rechts am Sitz nach oben, um die
hinteren Füße aus der Arretierung
zu lösen.

)
Stellen Sie den Sitz ganz senkrecht
.
Sie können die Lehne auch von der
dritten Sitzreihe aus mit einem der
hinten am Sitz befi ndlichen Gurte B

abklappen.

Hiermit werden der Zugang zur
dritten Sitzreihe, das Aussteigen
aus der dritten Sitzreihe und das
Umklappen der Sitze vom Koffer-
raum aus ermöglicht.

In der zweiten Reihe sind diese drei Sitze
vollkommen gleich und lassen sich für besten
Sitzkomfort nach Ihren Wünschen einstellen.
Ferner können sie fl ach zu einem Tisch ab-
geklappt, hochgeklappt oder komplett aus-
gebaut werden, um Ihnen unterschiedliche
Möglichkeiten der Beladung zu bieten.
Achten Sie beim Längsverstellen und
beim Verstellen der Lehne in der Nei-
gung darauf, dass Sie keinen Druck auf
die Spannrolle der Abdeckung ausüben.

3
75
BORDKOMFORT

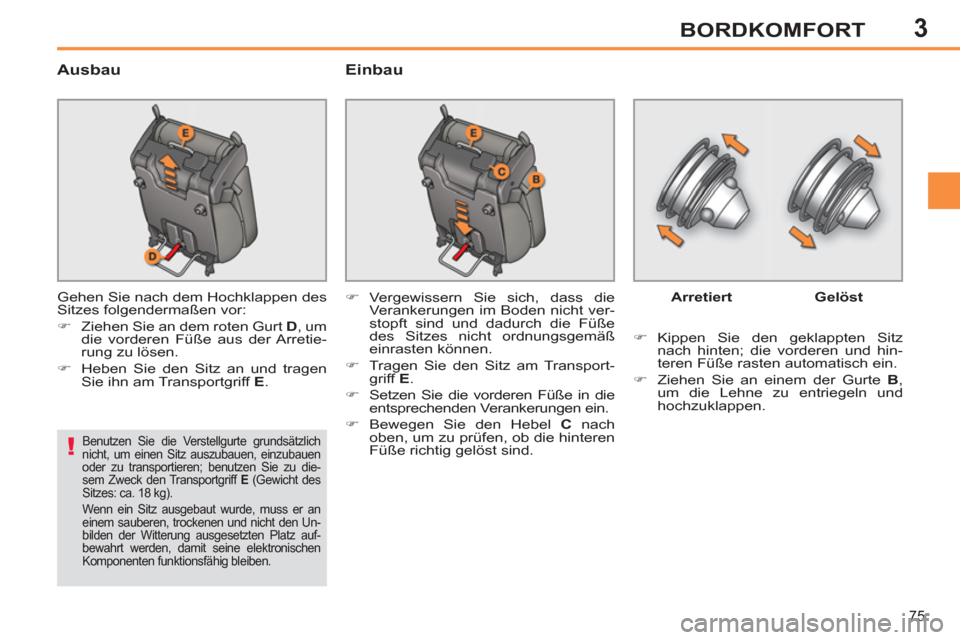

Ausbau
Einbau

Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:


)
Ziehen Sie an dem roten Gurt D
, um
die vorderen Füße aus der Arretie-
rung zu lösen.

)
Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E
.

Benutzen Sie die Verstellgurte grundsätzlich
nicht, um einen Sitz auszubauen, einzubauen
oder zu transportieren; benutzen Sie zu die-
sem Zweck den Transportgriff E
(Gewicht des
Sitzes: ca. 18 kg).
Wenn ein Sitz ausgebaut wurde, muss er an
einem sauberen, trockenen und nicht den Un-
bilden der Witterung ausgesetzten Platz auf-
bewahrt werden, damit seine elektronischen
Komponenten funktionsfähig bleiben.
Arretiert
Gelöst


)
Kippen Sie den geklappten Sitz
nach hinten; die vorderen und hin-
teren Füße rasten automatisch ein.

)
Ziehen Sie an einem der Gurte B
,
um die Lehne zu entriegeln und
hochzuklappen.


)
Vergewissern Sie sich, dass die
Verankerungen im Boden nicht ver-
stopft sind und dadurch die Füße
des Sitzes nicht ordnungsgemäß
einrasten können.

)
Tragen Sie den Sitz am Transport-
griff E
.

)
Setzen Sie die vorderen Füße in die
entsprechenden Verankerungen ein.

)
Bewegen Sie den Hebel C
nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.

3
76
BORDKOMFORT
ZUSÄTZLICHE SITZE

Umbau zum Tisch



)
Senken Sie die Kopfstütze ganz ab.

)
Ziehen Sie an dem hinten links am
Sitz befi ndlichen Gurt A
.

)
Klappen Sie die Lehne auf die Sitz-
fl äche ab.



Hochklappen

Wenn der Sitz zum Tisch abgeklappt
ist, gehen Sie folgendermaßen vor:


)
Ziehen Sie die Spannrolle der Abde-
ckung heraus.

)
Heben Sie den Bügel B
hinten am
Sitz an, um die hinteren Füße aus
der Arretierung zu lösen.

)
Richten Sie den Sitz auf und befe-
stigen Sie ihn mit dem integrierten
Gurt C
am Gestänge der Kopfstütze
des Sitzes in der 2. Reihe.



Ausbau

Gehen Sie nach dem Hochklappen des
Sitzes folgendermaßen vor:


)
Ziehen Sie an dem roten Gurt D
, um
die vorderen Füße aus der Arretie-
rung zu lösen.

)
Heben Sie den Sitz an und tragen
Sie ihn am Transportgriff E
.

)
Setzen Sie die Verschlusskappen
wieder in die Verankerungen ein, da-
mit der Kofferraumboden eben ist.

Benutzen Sie die Verstellgurte grund-
sätzlich nicht, um einen Sitz auszubau-
en, einzubauen oder zu transportieren;
benutzen Sie zu diesem Zweck den
Transportgriff E
(Gewicht des Sitzes:
ca. 15 kg).

Diese beiden Sitze in der 3. Reihe sind
vollständig gleich, sie dienen zur ge-
legentlichen Beförderung zusätzlicher
Fahrgäste. Sie können fl ach zu einem
Tisch abgeklappt, hochgeklappt oder
komplett ausgebaut werden, um Ihnen
unterschiedliche Möglichkeiten der Be-
ladung zu bieten.

3
77
BORDKOMFORT

Einbau



)
Entfernen Sie zunächst die Ver-
schlusskappen auf den Veranke-
rungen im Boden.

)
Tragen Sie den Sitz am Transport-
griff E
.

)
Setzen Sie die vorderen Füße in die
entsprechenden Verankerungen ein.

)
Bewegen Sie den Hebel B
nach
oben, um zu prüfen, ob die hinteren
Füße richtig gelöst sind.

)
Kippen Sie den geklappten Sitz
nach hinten; die vorderen und hin-
teren Füße rasten automatisch ein.

)
Richten Sie die Lehne auf.

3
78
BORDKOMFORT

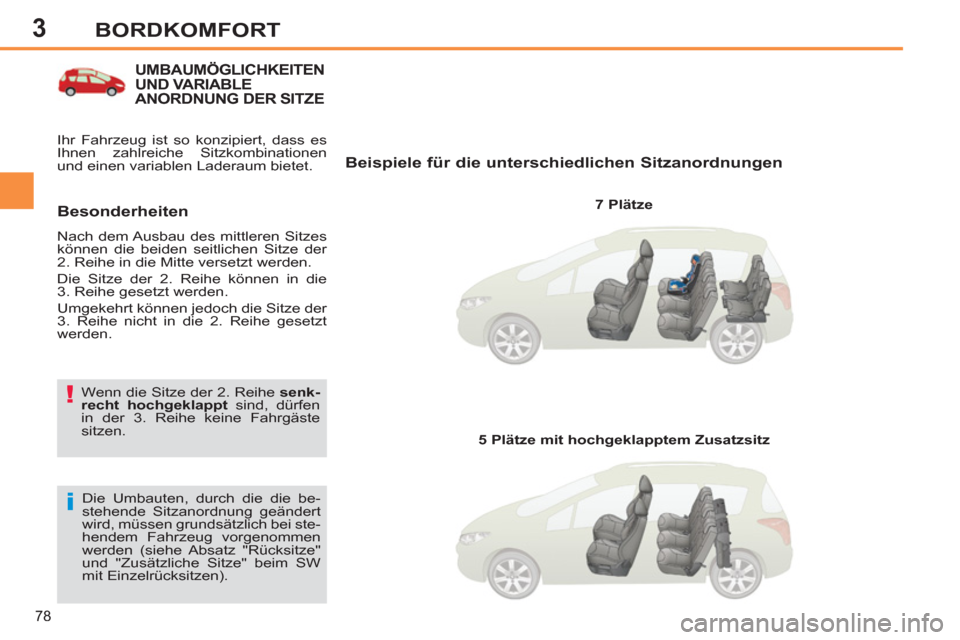

UMBAUMÖGLICHKEITENUND VARIABLE ANORDNUNG DER SITZE

Beispiele für die unterschiedlichen Sitzanordnungen


7 Plätze
Die Umbauten, durch die die be-
stehende Sitzanordnung geändert
wird, müssen grundsätzlich bei ste-
hendem Fahrzeug vorgenommen
werden (siehe Absatz "Rücksitze"
und "Zusätzliche Sitze" beim SW
mit Einzelrücksitzen).

Besonderheiten

Nach dem Ausbau des mittleren Sitzes
können die beiden seitlichen Sitze der
2. Reihe in die Mitte versetzt werden.
Die Sitze der 2. Reihe können in die
3. Reihe gesetzt werden.
Umgekehrt können jedoch die Sitze der
3. Reihe nicht in die 2. Reihe gesetzt
werden.

5 Plätze mit hochgeklapptem Zusatzsitz Wenn die Sitze der 2. Reihe senk-
recht hochgeklappt
sind, dürfen
in der 3. Reihe keine Fahrgäste
sitzen.
Ihr Fahrzeug ist so konzipiert, dass es
Ihnen zahlreiche Sitzkombinationen
und einen variablen Laderaum bietet.
