2013 Lancia Delta Návod k použití a údržbě (in Czech)

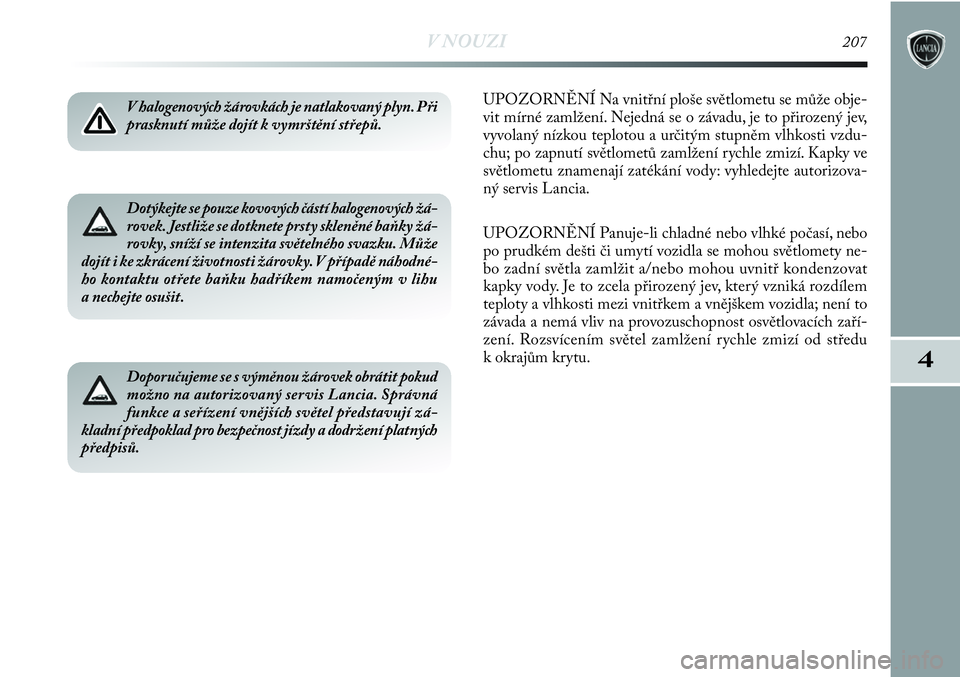

V NOUZI207
4
V halogenových žárovkách je natlakovaný plyn. Při
prasknutí může dojít k vymrštění střepů.UPOZORNĚNÍ Na vnitřní ploše světlometu se může obje-
vit mírné zamlžení. Nejedná se o závadu, je to přirozený jev,
vyvolaný nízkou teplotou a určitým stupněm vlhkosti vzdu-
chu; po zapnutí světlometů zamlžení rychle zmizí. Kapky ve
světlometu znamenají zatékání vody: vyhledejte autorizova-
ný servis Lancia.
UPOZORNĚNÍ Panuje-li chladné nebo vlhké počasí, nebo
po prudkém dešti či umytí vozidla se mohou světlomety ne-
bo zadní světla zamlžit a/nebo mohou uvnitř kondenzovat
kapky vody. Je to zcela přirozený jev, který vzniká rozdílem
teploty a vlhkosti mezi vnitřkem a vnějškem vozidla; není to
závada a nemá vliv na provozuschopnost osvětlovacích zaří-
zení. Rozsvícením světel zamlžení rychle zmizí od středu
k okrajům krytu.
Dotýkejte se pouze kovových částí halogenových žá-
rovek. Jestliže se dotknete prsty skleněné baňky žá-
rovky, sníží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky. V případě náhodné-
ho kontaktu otřete baňku hadříkem namočeným v lihu
a nechejte osušit.
Doporučujeme se s výměnou žárovek obrátit pokud
možno na autorizovaný servis Lancia. Správná
funkce a seřízení vnějších světel představují zá-
kladní předpoklad pro bezpečnost jízdy a dodržení platných
předpisů.

208V NOUZI
obr. 14L0E0084m

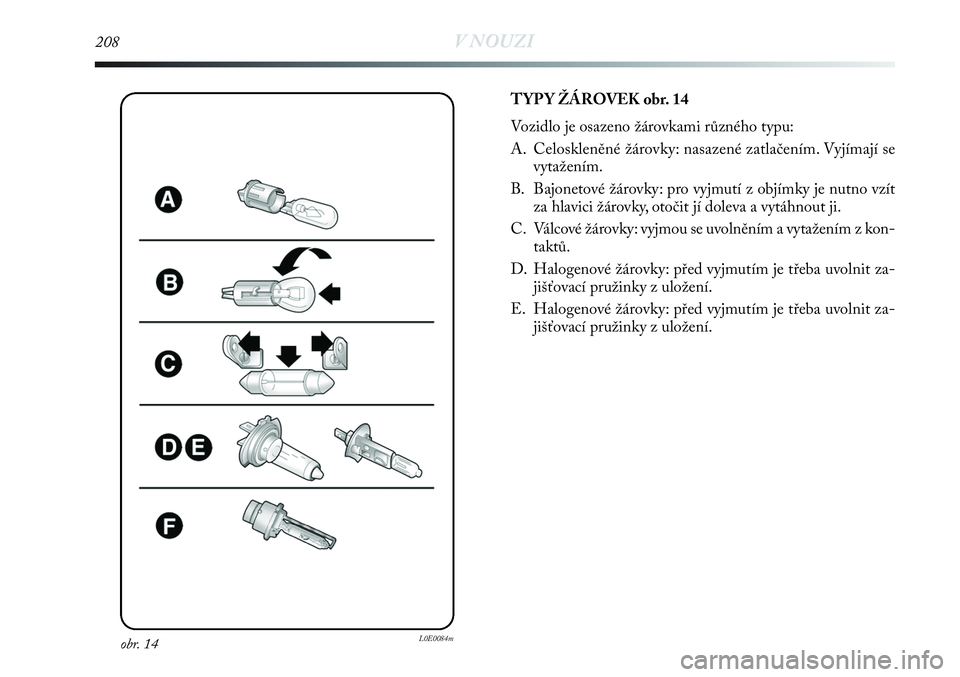

TYP Y ŽÁROVEK obr. 14
Vozidlo je osazeno žárovkami různého typu:
A. Celoskleněné žárovky: nasazené zatlačením. Vyjímají se
vytažením.
B. Bajonetové žárovky: pro vyjmutí z objímky je nutno vzít
za hlavici žárovky, otočit jí doleva a vytáhnout ji.
C. Válcové žárovky: vyjmou se uvolněním a vytažením z kon-
taktů.
D. Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.
E. Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.

V NOUZI209
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A –
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W
(*) Xenonová výbojka
Žárovky: Typ Výkon Odkaz na obr.
Přední obrysová/Denní světla
Koncová světla
Potkávací světlomety
Dálkové světlomety
Přední směrová světla
Zadní směrová světla
Boční směrová světla
Stop
Třetí brzdové světlo
Osvětlení registrační značky
Mlhový světlomet
Zadní světlo do mlhy
Zpětný chod
Přední stropní svítilna (bílé LED)
Zadní stropní svítilna
Svítilny v zavazadlovém prostoru/
v odkládací schránce
Osvětlení nástupního prostoru

210V NOUZI

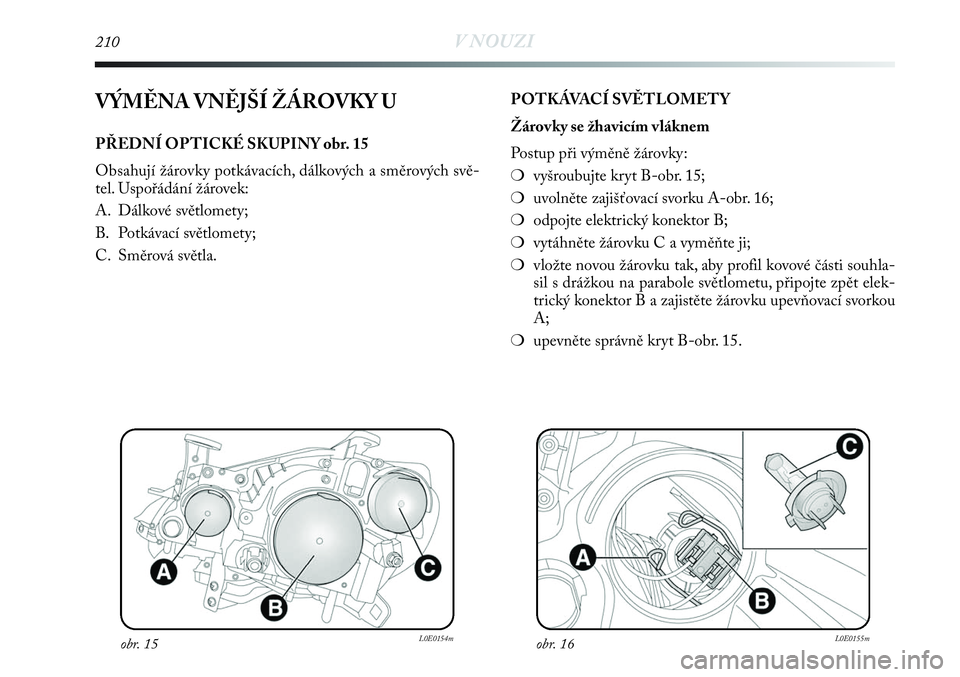

VÝMĚNA VNĚJŠÍ ŽÁROVKY U
PŘEDNÍ OPTICKÉ SKUPINY obr. 15
Obsahují žárovky potkávacích, dálkových a směrových svě-
tel. Uspořádání žárovek:
A. Dálkové světlomety;
B. Potkávací světlomety;
C. Směrová světla. POTKÁVACÍ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍vyšroubujte kryt B-obr. 15;
❍uvolněte zajišťovací svorku A-obr. 16;
❍odpojte elektrický konektor B;
❍vytáhněte žárovku C a vyměňte ji;
❍vložte novou žárovku tak, aby profil kovové části souhla-
sil s drážkou na parabole světlometu, připojte zpět elek-
trický konektor B a zajistěte žárovku upevňovací svorkou
A;
❍upevněte správně kryt B-obr. 15.
obr. 15L0E0154mobr. 16L0E0155m

V NOUZI211
4
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
DÁLKOVÉ SVĚTLOMET Y
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍sejměte kryt A-obr. 15;
❍uvolněte zajišťovací svorku A-obr. 17;
❍odpojte elektrický konektor B;
❍vytáhněte žárovku C a vyměňte ji;
❍vložte novou žárovku tak, aby profil kovové části souhla-
sil s drážkou na parabole světlometu, připojte zpět elek-
trický konektor B a zajistěte žárovku upevňovací svorkou
A;
❍upevněte správně kryt A-obr. 15.
obr. 17L0E0156m
Z důvodu vysokého napájecího napětí smí světel-
ný zdroj xenonového výbojkového světlometu vy-
měnit pouze odborný technik. Smrtelné nebezpečí!
Vyhledejte autorizovaný servis Lancia.
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
Z důvodu vysokého napájecího napětí smí světel-
ný zdroj xenonového výbojkového světlometu vy-
měnit pouze odborný technik. Smrtelné nebezpečí!
Vyhledejte autorizovaný servis Lancia.

212V NOUZI
OBRYSOVÁ SVĚTLA/DENNÍ SVĚTLA
Obrysová světla/světla pro denní svícení mají žárovky tvoře-
né diodou LED.
Tyto žárovky si nechejte vyměnit u autorizovaného servisu
Lancia.
SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
❍vyšroubujte kryt C-obr. 15;
❍zatlačte na svorky žárovkové objímky (vyznačené šipka-
mi na obr. 18) a současně zatáhněte za optickou skupinu;
❍vytáhněte žárovku A a vyměňte ji;
❍namontujte zpět kryt C.Boční
Postup při výměně žárovky:
❍zatlačením na kryt A-obr. 19 uvolněte vnitřní svorku B;
vytáhněte optickou skupinu ven směrem od vozidla;
❍otočte objímkou C doleva, vytáhněte žárovku D, která je
namontovaná zatlačením, a vyměňte ji;
❍zasuňte objímku žárovky C do krytu a otočte jí doprava;
❍namontujte celou skupinu zpět a ujistěte se o zaklapnutí
vnitřní svorky B.
obr. 18L0E0157mobr. 19L0E0158m

V NOUZI213
4
PŘEDNÍ SVĚTLOMETY DO MLHY obr. 20
(u příslušné verze vozidla)
Žárovky mlhových světlometů si nechejte vyměnit v autori-
zovaném servisu Lancia.
ZADNÍ OPTICKÉ SKUPINY
Žárovky LED zadních optických skupin si nechejte vyměnit
v autorizovaném servisu Lancia.
SVĚTLA ZPĚTNÉHO POJEZDU obr. 21
Žárovky světel zpětného pojezdu si nechejte vyměnit v auto-
rizovaném servisu Lancia.ZADNÍ SVÍTILNA DO MLHY obr. 22
Žárovky zadní svítilny do mlhy si nechejte vyměnit v autori-
zovaném servisu Lancia.
obr. 20L0E0159mobr. 22L0E0161m
obr. 21L0E0160m

214V NOUZI
TŘETÍ BRZDOVÉ SVĚTLO obr. 23
Žárovky LED třetího brzdového světla si nechejte vyměnit
v autorizovaném servisu Lancia.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❍v místě vyznačeném šipkami uvolněte a demontujte sví-
tilny A-obr. 24;
❍vytáhněte žárovku B a vyměňte ji.
obr. 23L0E0162mobr. 25L0E0282m
obr. 24L0E0163m
