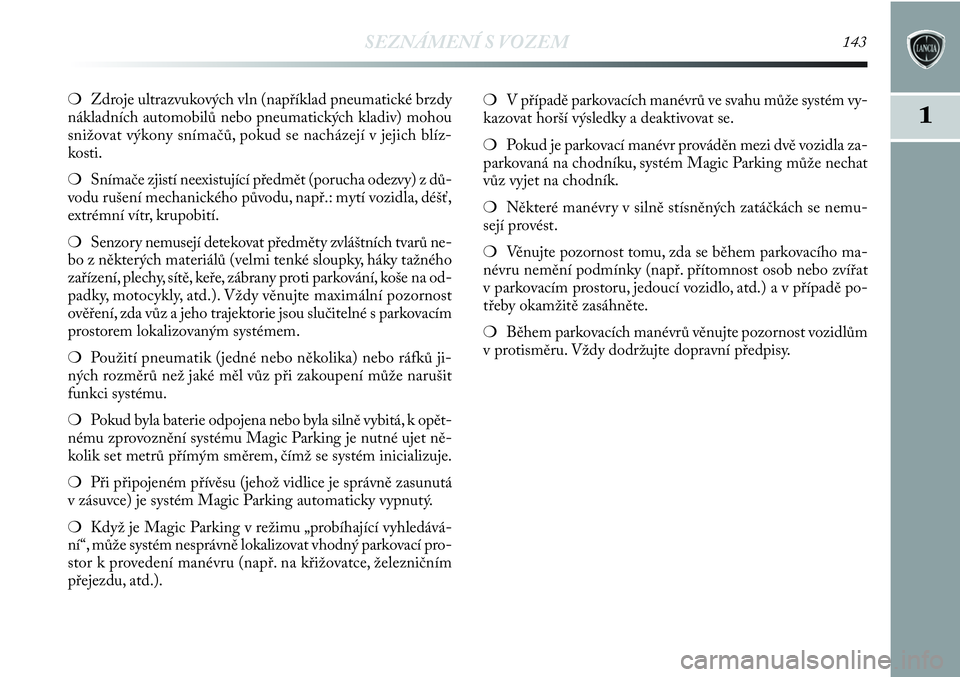

SEZNÁMENÍ S VOZEM143
11
❍Zdroje ultrazvukových vln (například pneumatické brzdy
nákladních automobilů nebo pneumatických kladiv) mohou
snižovat výkony snímačů, pokud se nacházejí v jejich blíz-
kosti.
❍Snímače zjistí neexistující předmět (porucha odezvy) z dů-
vodu rušení mechanického původu, např.: mytí vozidla, déšť,
extrémní vítr, krupobití.
❍Senzory nemusejí detekovat předměty zvláštních tvarů ne-
bo z některých materiálů (velmi tenké sloupky, háky tažného
zařízení, plechy, sítě, keře, zábrany proti parkování, koše na od-
padky, motocykly, atd.). Vždy věnujte maximální pozornost
ověření, zda vůz a jeho trajektorie jsou slučitelné s parkovacím
prostorem lokalizovaným systémem.
❍Použití pneumatik (jedné nebo několika) nebo ráfků ji-
ných rozměrů než jaké měl vůz při zakoupení může narušit
funkci systému.
❍Pokud byla baterie odpojena nebo byla silně vybitá, k opět-
nému zprovoznění systému Magic Parking je nutné ujet ně-
kolik set metrů přímým směrem, čímž se systém inicializuje.
❍Při připojeném přívěsu (jehož vidlice je správně zasunutá
v zásuvce) je systém Magic Parking automaticky vypnutý.
❍Když je Magic Parking v režimu „probíhající vyhledává-
ní“, může systém nesprávně lokalizovat vhodný parkovací pro-
stor k provedení manévru (např. na křižovatce, železničním
přejezdu, atd.).❍V případě parkovacích manévrů ve svahu může systém vy-
kazovat horší výsledky a deaktivovat se.
❍Pokud je parkovací manévr prováděn mezi dvě vozidla za-
parkovaná na chodníku, systém Magic Parking může nechat
vůz vyjet na chodník.
❍Některé manévry v silně stísněných zatáčkách se nemu-
sejí provést.
❍Věnujte pozornost tomu, zda se během parkovacího ma-
névru nemění podmínky (např. přítomnost osob nebo zvířat
v parkovacím prostoru, jedoucí vozidlo, atd.) a v případě po-
třeby okamžitě zasáhněte.
❍Během parkovacích manévrů věnujte pozornost vozidlům
v protisměru. Vždy dodržujte dopravní předpisy.

144SEZNÁMENÍ S VOZEM
HLÁŠENÍ SYSTÉMU NA PŘÍSTROJOVÉ DESCE
Magic Parking provádí vyhledává-
ní vhodného parkovacího prostoru.
Magic Parking provádí vyhledává-
ní vhodného parkovacího prostoru.
Magic Parking provádí vyhledává-
ní vhodného parkovacího prostoru.
Byl lokalizován vhodný parkovací
prostor a poloha je správná k zahá-
jení parkovacího manévru. Zastav-
te a zařaďte zpátečku.
Vyřaďte
zpátečkuPři stisknutí tlačítka aktivace Magic Par-
king se zobrazí, že ke správné aktivaci je
nutné vyřadit zpátečku.
Nedotýkejte
se volantu!Manévr je zahajován a řidič je vyzván
k puštění volantu.
Nedotýkejte
se volantu!
Proveďte
manévrManévr je zahájen, řidič může akcelero-
vat a uvolnit pedál spojky (v případě me-
chanické převodovky) za účelem zajetí do
parkovacího prostoru. Systém Magic
Parking automaticky ovládá řízení.
Rychlost
příliš vysokáRychlost jízdy se blíží maximální hod-
notě povolené systémem (hlášení se zob-
razuje od cca 25 km/h ve fázi vyhledá-
vání). Pokud řidič rychlost ještě zvýší,
systém se automaticky deaktivuje.
UPOZORNĚNÍ Některá textová hlášení zobrazená přístrojovou deskou jsou doprovázena příslušnou akustickou signa-
lizací.

SEZNÁMENÍ S VOZEM145
11Magic Parking
není k dispoziciByl zjištěn problém v systému Magic
Parking. Je nutné navštívit autorizova-
ný servis.
Zkuste znovu
pozdějiSystém Magic Parking zjistil problém
v jednom ze systémů potřebných ke své-
mu provozu. Pokud problém trvá, je
nutné navštívit autorizovaný servis.
Působení
na volantŘidič se úmyslně nebo neúmyslně do-
tkl volantu. Systém se vypne a kontrola
manévru se vrátí řidiči.
Magic Parking
OFFMagic Parking je deaktivován z důvodů
jedné z následujících podmínek: Ukon-
čený manévr, překročení limitů rychlos-
ti, přítomnost přívěsu, příliš dlouhá fá-
ze vyhledávání, příliš dlouhá fáze
manévrování, vyžádání použití parko-
vacích senzorů během fáze vyhledává-
ní, nesprávná trajektorie vozu vlivem
překážek pod koly.
Dokončete
Manuálně❍Fáze manévrování řízená systémem
Magic Parking skončila, je ale nutné,
aby parkovací manévr dokončil řidič.
❍Během manévru došlo ke kontaktu
s volantem.
❍Během manévru byla vyřazena zpá-
teční rychlost a vozidlo se posunulo.
❍Z důvodu překážek bránících pohybu
kol se dráha vozidla odchýlila od
správné dráhy potřebné k zaparková-
ní.
Přítomnost
PřívěsuByla vyžádána aktivace Magic Parking,
ale vůz má připojený přívěs (je správně
zasunutá vidlice v zásuvce).
Magic Parking
vypnutýMagic Parking se vypnul kvůli požadav-
ku aktivace parkovacích senzorů během
fáze vyhledávání a při rychlosti nižší než
15 km/h.
UPOZORNĚNÍ Některá textová hlášení zobrazená přístrojovou deskou jsou doprovázena příslušnou akustickou signa-
lizací.

146SEZNÁMENÍ S VOZEM
PARKOVACÍ SENZORY PŘEDNÍ A ZADNÍ
(sdružené s Magic Parking) (pro určité verze)
Parkovací senzory poskytují řidiči informace o vzdálenosti bě-
hem přibližování k překážkám za a před vozem (verze se 4
předními a 4 zadními snímači), a jsou vždy propojeny s funk-
cí Magic Parking. Jedná se tedy o systém sloužící jako par-
kovací asistent, který umožňuje detekovat překážky nachá-
zející se mimo zorné pole řidiče. Překážka a vzdálenost od ní je řidiči signalizována přerušo-
vanou zvukovou výstrahou, jejíž frekvence závisí na vzdále-
nosti od překážky (frekvence se zvyšuje úměrně blízkosti
překážky).
SENZORY
Systém používá při zjišťování přítomnosti překážek čtyři se-
nzory umístěné v předním nárazníku (pokud jsou ve výbavě)
obr. 85 a čtyři senzory umístěné v zadním nárazníku, obr. 86.
obr. 85L0E0059mobr. 86L0E0298m

SEZNÁMENÍ S VOZEM147
11
Verze s osmi senzory
U verze se čtyři zadními a čtyři předními senzory se systém
aktivuje při zařazení zpátečky, případně stisknutím tlačítka obr.
87. Pokud byla vyžádána aktivace Magic Parking, přední a za-
dní senzory se automaticky neaktivují ve fázi vyhledávání par-
kovacího prostoru, ale lze je zapnout stiskem tlačítka (obr. 87)
nebo zařazením zpátečky při rychlosti pod cca 15 km/h.
Při vyřazení zpátečky zůstanou přední a zadní snímače ak-
tivní až do překročení rychlosti cca 15 km/h, aby bylo možné
dokončit parkovací manévr.
Systém může být aktivován také stiskem tlačítka obr. 87 umís-
těného na centrální přístrojové desce: když je systém aktivní,
kontrolka v tlačítku se rozsvítí.
Snímače jsou deaktivovány opakovaným stiskem tlačítka
obr. 87 nebo překročením rychlosti 15 km/h: když je systém
deaktivován, kontrolka V tlačítku nesvítí.Po aktivaci senzorů začne systém při zjištění přítomnosti pře-
kážky vydávat akustické signály předním nebo zadním bzu-
čákem; čím je vzdálenost překážky od vozu kratší, tím je fre-
kvence impulsů akustického signálu vyšší.
Pokud se vozidlo přiblíží na vzdálenost nižší než cca 30 cm,
začne zvuková výstraha znít nepřetržitě. Na základě polohy
překážky (před vozem nebo za ním) začne systém vydávat vý-
stražný signál (zadní nebo přední). V každém případě je sig-
nalizována přítomnost nejbližší překážky.
Při vzdálení vozu od překážky akustický signál okamžitě ztich-
ne. Akustický signál se nemění, pokud se nemění vzdálenost
vozu od překážky měřená středovými snímači. Je-li však tato
situace zjištěna postranními snímači, signál bude po uplynu-
tí cca 3 sekund přerušen z důvodu prevence dlouhodobé sig-
nalizace, např. při jízdě podél zdi.
obr. 87L0E0249m
Odpovědnost za parkování a za další nebezpečné
manévry zůstává vždy na řidiči. Při parkování
se nezapomínejte ujistit, zda se v daném prostoru nena-
cházejí osoby (zejména děti) ani zvířata. Parkovací
senzory představují pomoc řidiči, který ale nikdy nesmí
snížit pozornost při provádění takových manévrů, pro-
tože mohou být nebezpečné i přes nízkou rychlost.

148SEZNÁMENÍ S VOZEM
AKUSTICKÁ SIGNALIZACE
Údaje o výskytu překážky a její vzdálenosti od vozidla signa-
lizuje akustický signál vydávaný dvěma bzučáky v kabině.
❍přední bzučák upozorňuje na překážky nacházející se vpře-
du a zadní bzučák upozorňuje na překážky nacházející se vza-
du. Toto řešení umožňuje řidiči poznat umístění překážek
(před/za vozem).
Při zařazení zpátečky se funkce automaticky aktivuje.
Frekvence zvukové signalizace:
❍zvyšuje se úměrně zkracování vzdálenosti mezi vozidlem
a překážkou;
❍zní bez přerušování, jakmile se vzdálenost mezi vozidlem
a překážkou zkrátí asi na 30 cm. Při zvětšení vzdálenosti zvu-
ková výstraha ustane;
❍zůstane konstantní pokud se vzdálenost vozidla od pře-
kážky nemění, zatímco pokud se situace týká postranních se-
nzorů, signál se přeruší asi po třech sekundách, aby nebyly sig-
nalizovány překážky např. při parkování podél zdí.Pro řádnou funkci systému je nezbytné, aby byly se-
nzory vždy zbavené bláta, nečistot, sněhu nebo le-
du. Při čistění senzorů je nutno dávat velký pozor,
aby se nepoškrábaly nebo nepoškodily; k čistění nepouží-
vejte suché, hrubé nebo tvrdé utěrky. Parkovací senzory
umývejte čistou vodou, případně s příměsí autošamponu.
V myčkách, kde se používají parní nebo vysokotlaké trys-
ky, očistěte senzory rychlým pohybem trysky ze vzdálenos-
ti asi 10 cm.
Pokud je třeba přelakovat nárazníky nebo opravit
lak v blízkosti senzorů, obraťte se na autorizova-
ný servis Lancia. Nesprávné nanesení laku může
poškodit činnost parkovacích senzorů.
DETEKČNÍ ROZSAH SENZORŮ
Senzory umožňují systému kontrolovat prostor před (u verzí
s 8 senzory) a za vozem.
Jejich poloha pokrývá prostor před a po stranách před/za vo-
zem. Pokud se překážka nachází ve středové oblasti, je dete-
kována od vzdálenosti cca 0,9 m (vpředu) a cca 1,40 m (vza-
du). V krajních oblastech je překážka detekována od
vzdálenosti 0,6 m.

SEZNÁMENÍ S VOZEM149
11FUNGOVÁNÍ S PŘÍPOJNÝM VOZIDLEM
Při zasunutí vidlice elektrického kabelu přípojného vozidla do
tažného zařízení se snímače automaticky vyřadí z funkce. Se-
nzory se automaticky aktivují vytažením vidlice kabelu pří-
pojného vozidla.
UPOZORNĚNÍ Pokud chcete jezdit s tažným zařízením bez
přípojného vozidla, nechejte si v autorizovaném servisu Lan-
cia systém aktualizovat, protože jinak by střední parkovací se-
nzory mohly detekovat tažné zařízení jako překážku.
SIGNALIZACE ZÁVAD
Případné závady parkovacích senzorů jsou signalizovány při
zařazení zpáteční rychlosti rozsvícením symbolu
S(pokud je
systém Magic Parking přítomný), symbolu
t(při nepří-
tomnosti systému Magic Parking) na displeji spolu s přísluš-
ným hlášením nebo rozsvícením kontrolky
èna přístrojové
desce.
OBECNÁ UPOZORNĚNÍ
Během parkovacích manévrů věnujte pozornost překážkám
nacházejícím se pod a nad senzory.Některé předměty nacházející se blízko zadní nebo přední čás-
tí vozidla, nemusí být za jistých okolností detekovány systé-
mem a mohou vozidlo poškodit, nebo být samy poškozeny.
Na výkony parkovacího systému mohou mít vliv následující
stavy:
❍Snížená citlivost senzoru a tím celého parkovacího asis-
tenta může být způsobena tím, že se na povrchu senzoru na-
chází: led, sníh, bláto, vícevrstvý lak
❍Snímač zjistí neexistující předmět (porucha odezvy) z dů-
vodu rušení mechanického původu, např.: mytí vozidla, déšť,
extrémní vítr, krupobití.
❍Signály vysílané snímačem mohou být rušeny i případ-
nými blízkými ultrazvukovými systémy (např. tlakovzdušný-
mi brzdami nákladních vozů nebo pneumatickými kladivy);
❍Na výkony systému parkovací asistence může mít vliv
i umístění senzorů. Např. při změně postavení vozidla (opo-
třebením tlumičů či zavěšení), po výměně pneumatik, při nad-
měrném zatížení či snížení podvozku vozidla při tuningu.
❍Není zaručeno, že systém bude detekovat překážky na-
cházející na úrovni vyšších částí vozidla, protože systém de-
tekuje překážky, na něž by mohly narazit nižší části vozidla.

150SEZNÁMENÍ S VOZEM
PŘÍPRAVA PRO AUTORÁDIO
(pro příslušné modely/trhy)
Pokud nebylo vozidlo objednáno s autorádiem, nachází se v
palubní desce úložný prostor obr. 87a.
Přípravu pro autorádio tvoří:
❍napájecí kabely autorádia, přední a zadní reproduktory a
anténa;
❍zásuvka pro autorádio;
❍anténa na střeše vozidla.Autorádio je nutno nainstalovat do příslušného prostoru
A-obr. 87a, který se uvolní zatlačením na dvě zajišťovací svor-
ky v tomto prostoru: zde se nacházejí napájecí kabely.
Přípravu pro autorádio si nechejte připojit u auto-
rizovaného servisu Lancia, aby se předešlo jaké-
koli případné závadě, jež by mohla ohrozit bezpeč-
nost vozidla.
obr. 87aL0E0286m
