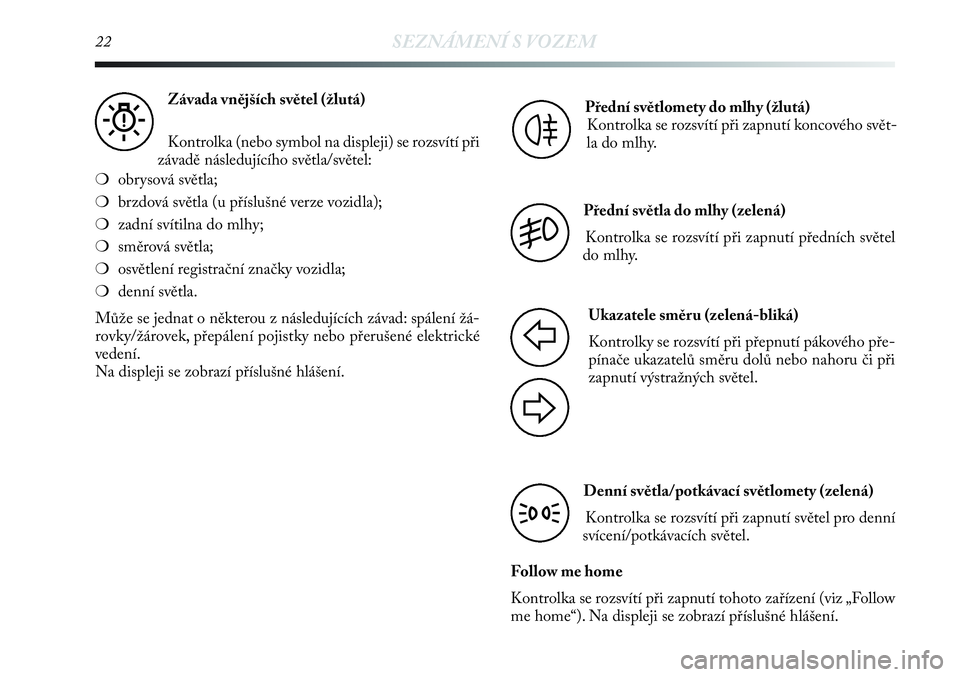

22SEZNÁMENÍ S VOZEM
Závada vnějších světel (žlutá)
Kontrolka (nebo symbol na displeji) se rozsvítí při
závadě následujícího světla/světel:
❍obrysová světla;
❍brzdová světla (u příslušné verze vozidla);
❍zadní svítilna do mlhy;
❍směrová světla;
❍osvětlení registrační značky vozidla;
❍denní světla.
Může se jednat o některou z následujících závad: spálení žá-
rovky/žárovek, přepálení pojistky nebo přerušené elektrické
vedení.
Na displeji se zobrazí příslušné hlášení.
W
Přední světlomety do mlhy (žlutá)
Kontrolka se rozsvítí při zapnutí koncového svět-
la do mlhy.
4
Přední světla do mlhy (zelená)
Kontrolka se rozsvítí při zapnutí předních světel
do mlhy.
5
Ukazatele směru (zelená-bliká)
Kontrolky se rozsvítí při přepnutí pákového pře-
pínače ukazatelů směru dolů nebo nahoru či při
zapnutí výstražných světel.
F
D
Denní světla/potkávací světlomety (zelená)
Kontrolka se rozsvítí při zapnutí světel pro denní
svícení/potkávacích světel.
Follow me home
Kontrolka se rozsvítí při zapnutí tohoto zařízení (viz „Follow
me home“). Na displeji se zobrazí příslušné hlášení.
3

SEZNÁMENÍ S VOZEM73
1
VYPNUTÍ TEMPOMATU
Otočením prstence A-obr. 31 na OFF nebo klíče ve spínací
skříňce do polohy STOP. Tempomat se dále samočinně vy-
pne v některém z následujících případů:
❍sešlápnutí brzdového nebo spojkového pedálu;
❍při zásahu systému ASR nebo ESP, (je-li součástí výbavy
vozidla);
Za jízdy se zapnutým tempomatem nepřestavujte
řadicí páku na neutrál.
V případě selhání nebo závady tempomatu otočte
ovládač A-obr. 31 na OFF, zkontrolujte neporuše-
nost příslušné pojistky a vyhledejte na autorizova-
ný servis Lancia.
SVÍTIDLA STROPNÍ
STROPNÍ SVÍTIDLO S BODOVÝM SVĚTLEM
obr. 32
Stropní svítidlo se zapne/vypne spínačem A.
Se spínačem A uprostřed se svítidla C a D rozsvítí/zhasnou
při otevření/zavření předních dveří.
Se spínačem A přestaveným doleva zůstanou svítidla C a D
trvale zhasnutá. Se spínačem A přestaveným doprava zůsta-
nou svítidla C a D trvale svítit.
Světla se rozsvěcují/zhasínají postupně.
Spínačem B se ovládá bodové světlo; při vypnutém stropním
svítidle se rozsvítí samostatně:
❍stiskem na levé straně – světlo C;
❍stiskem na pravé straně – světlo D.
obr. 32L0E0024m

86SEZNÁMENÍ S VOZEM
obr. 50L0E0109m
INICIALIZAČNÍ PROCEDURA
Po případném odpojení baterie nebo přerušení pojistky je nut-
no znovu inicializovat fungování střešního okna.
Postupujte takto:
❍stiskem tlačítka A-obr. 49 zavřete úplně střešní okno. Uvol-
něte tlačítko.
❍stiskněte tlačítko A a podržte je stisknuté alespoň 10 se-
kund, a/nebo dokud nezaznamenáte poskočení skleně-
ného panelu dopředu. Uvolněte tlačítko;
❍do 5 sekund po předcházejícím úkonu znovu stiskněte tla-
čítko A a držte je stisknuté: skleněný panel provede úpl-
ný cyklus otevření a uzavření. Uvolněte tlačítko až na kon-
ci tohoto cyklu.NOUZOVÉ OVLÁDÁNÍ
Při selhání funkce spínače může být střešní okno ovládáno
ručně následujícím postupem:
❍sejměte krytku A-obr. 50 v zadní části vnitřního oblože-
ní;
❍z úložného prostoru dokumentace k vozidlu nebo ze za-
vazadlového prostoru (provedení se sadou Fix&Go Au-
tomatic) vyndejte imbusový klíč dodaný s vozidlem;
❍zasuňte klíč do uložení B a otočte jím:
– doprava pro otevření střešního okna;
– doleva pro zavření střešního okna.

88SEZNÁMENÍ S VOZEM
ZAMKNUTÍ/ODEMKNUTÍ DVEŘÍ ZEVNITŘ obr. 52
Zevnitř vozidla (se zavřenými dveřmi): stiskněte odemyka-
cí/zamykací tlačítko A na palubní desce. Při závadě elektric-
ké soustavy je možné dveře zamknout ručně.
obr. 52L0E0043m
DĚTSKÁ POJISTKA B-obr. 53
Dětská pojistka znemožní otevření zadních dveří zevnitř.
Pojistku lze zapnout pouze po otevření dveří:
❍poloha 1 – dětská pojistka je zapnuta (dveře jsou zevnitř
zablokované);
❍poloha 2 – dětská pojistka je vypnuta (dveře jdou otevřít
zevnitř).
Dětská pojistka zůstane zapnuta i při elektrickém odemknu-
tí dveří.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají zadní
dveře zevnitř otevřít.
Po zapnutí dětské pojistky zkontrolujte zatažením
za vnitřní kliku dveří, zda je skutečně zapnuta.
Dětskou pojistku používejte vždy, když ve vozid-
le cestují děti.

90SEZNÁMENÍ S VOZEM
UPOZORNĚNÍ Po případném odpojení akumulátoru ne-
bo zásahu pojistky je nutno znovu „inicializovat“ funkci me-
chanismu zamykání/odemykání dveří takto:
❍zavřete všechny dveře;
❍stiskněte tlačítko
Ána klíčku nebo tlačítko ≈zamknu-
tí/odemknutí na palubní desce;
❍stiskněte tlačítko
Ëna klíčku nebo tlačítko ≈zamknu-
tí/odemknutí na palubní desce.
Pokud byla zapnuta dětská pojistka a dveře byly za-
mknuty, jak je uvedeno výše, zatažením za vnitř-
ní kliku dveří se dveře neotevřou, ale zajišťovací
kolík dveří se uvede do souladu s ostatní soustavou; dveře
je pak nutno otevřít vnější klikou. Zapnutím nouzového
zamknutí se nevyřadí z funkce tlačítko centrálního za-
mykání/odemykání dveří
≈.
OVLÁDAČE OKEN
Fungují při klíči ve spínací skříňce v poloze MAR a ještě asi
dvě minuty po jeho otočení do polohy STOP nebo vytažení.
Ovládací tlačítka se nacházejí na osazení dveřních panelů
(z panelu na straně řidiče je možné ovládat všechna okna).
Je přítomno zařízení proti skřípnutí, které se spíná při ovlá-
dání předních oken.
OVLÁDACÍ PRVKY obr. 54
A. otevření/zavření předního levého okna; „plynulý automa-
tický“ pohyb při otevírání/zavírání okna;
B. otevření/zavření předního pravého okna; „plynulý auto-
matický“ pohyb při otevírání/zavírání okna;
C. zapnutí/vypnutí ovládačů oken v zadních dveřích;
D. otevření/zavření zadního levého okna, (je-li součástí vý-
bavy vozidla); „plynulý automatický“ pohyb při otevírání/
zavírání okna;
E. otevření/zavření zadního pravého okna, (je-li součástí vý-
bavy vozidla); „plynulý automatický“ pohyb při otevírání/
zavírání okna;

SEZNÁMENÍ S VOZEM93
1
Inicializace systému ovládání oken
Po případném odpojení baterie nebo přerušení pojistky je nut-
no fungování systém znovu inicializovat.
Postup při inicializaci:
❍přestavte ručně okno, které se má inicializovat, do horní
koncové polohy;
❍po dosažení horní koncové polohy podržte ovládač stisk-
nutý ještě jednu sekundu.
UPOZORNĚNÍ Je-li předpokládáno v důsledku přerušení
napájení řídicích jednotek (výměna nebo odpojení baterie ne-
bo výměna pojistek řídicích jednotek ovládání oken), musí být
automatismus oken obnoven).Reset je nutno provést provádět se zavřenými dveřmi dále uve-
deným postupem:
1. spustit okno ve dveřích na straně řidiče úplně dolů a po do-
sažení koncové polohy podržet ovládací tlačítko alespoň 3
sekundy (spodní doraz);
2. vytáhnout okno ve dveřích na straně řízení úplně nahoru
a po dosažení koncové polohy podržet ovládací tlačítko ale-
spoň 3 sekundy (horní doraz);
3. postupovat stejně, jak je uvedeno v bodech 1 a 2, i u dveří
na straně spolucestujícího;
4. ujistěte se o úspěšné inicializaci ovládání oken, zkontroluj-
te automatický pohyb oken.
UPOZORNĚNÍ Se zapnutým centrálním zamykáním se za-
tažením za vnitřní kliku jedněch dveří zruší zamknutí všech
dveří. Při výpadku elektrického napájení (přerušením pojist-
ky, odpojením baterie, atd.) je možné dveře zamknout ručně,
ale pak nefunguje automatické ovládání oken. Pro otevření ne-
bo zavření dveří s oknem nahoře je nutno pro snazší pohyb
skla v rámu zatlačit na okno směrem dovnitř.

4
V NOUZI189
Startování motoru ........................................................................... 190
Sada pro rychlou opravu pneumatik Fix&Go automatic ................. 192
Výměna kola .................................................................................... 199
Výměna žárovky .............................................................................. 206
Výměna vnější žárovky .................................................................... 210
Výměna vnitřní žárovky ................................................................... 215
Pojistky, výměna .............................................................................. 219
Dobití baterie .................................................................................. 226
Zvednutí vozidla .............................................................................. 227
Tažení vozidla ................................................................................. 227 Ve výjimečné situaci doporučujeme zatelefonovat na bezplatné telefonní číslo uvedené
v záruční knížce. Je rovněž možné na webových stránkách www.lancia.com vyhledat
nejbližší autorizované ser visy Lancia.

V NOUZI219
4
POJISTEK, VÝMĚNA
VŠEOBECNĚ
Pojistka je ochranný prvek elektrického rozvodu, který zaú-
činkuje při závadě nebo nevhodném zásahu do rozvodu. Jak-
mile přestane fungovat nějaké zařízení, zkontrolujte přísluš-
nou pojistku A-obr. 37. Pokud je přerušený, je třeba vyměnit
přepálenou pojistku za novou se stejnou jmenovitou proudo-
vou hodnotou (stejné barvy).
B neporušená pojistka.
C pojistka s přerušeným vodicím prvkem.
Přerušenou pojistku vyndejte pinzetou D-obr. 37 umístěnou
v pojistkové skříňce pod palubní deskou.
Vyhledejte pojistku podle tabulek uvedených na následujících
stránkách.
obr. 37L0E0085m
V případě, že se pojistka znovu spálí, vyhledejte au-
torizovaný servis Lancia.
Přerušenou pojistku nenahrazujte drátkem nebo
podobným provizorním způsobem .
Nikdy neměňte pojistku za novou s vyšší proudo-
vou hodnotou. NEBEZPEČÍ POŽÁRU.
Pokud zasáhne hlavní pojistka (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE), obraťte se na au-
torizované servisy Lancia.
Před výměnou pojistky zkontrolujte, zda je vypnutý
klíček zapalování a jsou vypnuté/odpojené všechny
spotřebiče.
Pokud zasáhne hlavní pojistka bezpečnostních
systémů (airbagy, brzdová soustava), systémů po-
honného agregátu (motoru, převodovky), systému
aktivních zavěšení (u příslušných verzí vozidla) nebo systé-
mu řízení, vyhledejte autorizované servisy Lancia.
