2013 FIAT FREEMONT Návod k použití a údržbě (in Czech)

HORNÍ KONZOLA
Horní konzola obsahuje stropní/čtecí světla, odkládací
schránku na sluneční brýle, vnitřní pozorovací zrcátko a
spínač volitelného, elektricky ovládaného střešního
okna. (obr. 59)
STROPNÍ/ČTECÍ SVĚTLA
Horní konzola obsahuje dvě stropní světla. Tato světla
se rozsvítí otevřením zadního výklopného víka. Je-li
vozidlo vybaveno dálkovým bezklíčovým vstupem
(RKE), světla se zapnou také po stisknutí tlačítka ODE-
MKNOUT na vysílači RKE. Stropní světla fungují také
jako čtecí světla. Když se nacházíte ve vozidle, jednot-
livá světla zapnete stisknutím čočky. Světlo vypnete
opětovným stisknutím čočky. Směr těchto světel lzeupravit stisknutím vnějšího kroužku, na kterém jsou
vyznačeny čtyři směrové šipky.
(obr. 60)
ODKLÁDACÍ SCHRÁNKA NA SLUNEČNÍ
BRÝLE
Chcete-li otevřít tuto odkládací schránku, zatlačte na
výstupky na víku schránky ve středu konzoly a uvolněte
tlak, víko se odklopí směrem dolů.(obr. 61)
VNITŘNÍ POZOROVACÍ ZRCÁTKO
Konvexní (vypouklé) vnitřní pozorovací zrcátko nabízí
řidiči a přednímu spolujezdci široké zorné pole pro
pohodlné sledování spolujezdců sedících na zadních
sedadlech. Chcete-li použít vnitřní pozorovací zrcátko,
zatlačte na výstupky na víku schránky a uvolněte tlak
(víko se odklopí směrem dolů), pak víko zvedněte, aby(obr. 59) Horní konzola
(obr. 60)Stropní/čtecí světlo
91
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

bylo téměř zavřené a uvolněte. Víko se zaaretuje
v poloze, ve které bude možné používat vnitřní pozo-
rovací zrcátko.
POZNÁMKA:V poloze „pozorovacího zrcátka“ lze
dveře pouze zavřít.
Aby se dveře vrátily do polohy úplného otevření, je
nutné je nejprve zavřít a poté stisknutím západky opět
otevřít.(obr. 62)
SPÍNAČ ELEKTRICKY OVLÁDANÉHO
STŘEŠNÍHO OKNA (u určitých verzí / pro
určité trhy)
Viz kapitola „Elektricky ovládané střešní okno“, kde
jsou uvedeny podrobnější informace. VÝSTRAŽNÉ BLIKAČE
Spínač výstražných blikačů je umístěn v liště spínačů na
přístrojové desce nad ovladači klimatizace.
Stisknutím spínače zapnete výstražná světla. Po
zapnutí spínače budou blikat všechny ukazatele
směru, čímž budou blížící se vozidla upozorněna na
nouzovou situaci. Druhým stisknutím spínače
výstražné blikače vypnete.
Tento systém upozornění na nouzovou situaci by neměl
být používán, když je vozidlo v pohybu. Používejte ho,
když je vozidlo nepojízdné a představuje bezpečnostní
riziko pro ostatní řidiče motorových vozidel.(obr. 61) Odkládací schránka na sluneční brýle
(obr. 62) Pozorovací zrcátko
92
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

Pokud musíte za účelem vyhledání pomoci vozidlo
opustit, výstražné blikače budou nadále blikat i po
vypnutí zapalování.
POZNÁMKA:Delším používáním výstražných světel
se může vybít akumulátor. ÚLOŽNÝ PROSTOR
ODKLÁDACÍ PŘIHRÁDKA
Odkládací přihrádka se nachází na přístrojové desce na
straně spolujezdce. Tuto odkládací přihrádku otevřete
tahem za rukojeť.(obr. 63)
ÚLOŽNÝ PROSTOR V PODLAHOVÉ
KONZOLE
V podlahové konzole, v přední části konzoly, se nachází
otevřený úložný prostor.(obr. 64)
ÚLOŽNÝ PROSTOR VE STŘEDNÍ ČÁSTI
KONZOLY
Pod loketní opěrkou ve střední části konzoly se nachází
úložný prostor.
(obr. 65)
(obr. 63)
Odkládací přihrádka
93
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

Tahem nahoru za uvolňovací rukojeť nacházející se na
přední straně víka otevřete úložný prostor.(obr. 66)
UPOZORNĚNÍ!
Nepoužívejte vozidlo, když je víko při-
hr
ádky středové konzoly v otevřené
poloze. Mobilní telefony, přehráva\be a další pře-
nosná elektronická zařízení musí být během jízdy
řádně uložena. Používání těchto zařízení během
jízdy může z důvodu uvolnění způsobit nehodu a
následně zranění nebo usmrcení.
(obr. 64) Úložný prostor ve středové konzole(obr. 65)
Prostřední tunel
(obr. 66)Otevřený úložný prostor
94
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

Posuvná loketní opěrka (pouze u automatické
převodovky)
Loketní opěrku ve středové konzole lze také odsunout
dozadu pro snazší přístup do úložného
prostoru.(obr. 67)
ÚLOŽNÝ PROSTOR V PŘEDNÍM SEDADLE
FLIP 'N STOW™ (u určitých verzí / pro určité
trhy)
Smyčka pro uvolnění západky sedadla se nachází upro-
střed mezi sedákem a opěradlem. Tahem smyčky
nahoru uvolníte západku, pak tahem dopředu otevřete
sedák do zaaretované polohy.(obr. 68)POZNÁMKA:
Před zavřením sedáku se přesvědčte
se, zda předměty ve schránce nepřekážejí zavření. Po
zavření sedák zatlačte dolů, aby se zaaretoval do
základny.
UPOZORNĚNÍ!
Před použitím sedadla se ujistěte, zda je
s
edák bezpe\bně zajištěn.V opa\bném pří-
padě sedadlo neposkytne odpovídající stabilitu
usazené osobě. Nesprávně zajištěný sedák může
způsobit vážné zranění.
(obr. 67) Posuvná loketní opěrka
(obr. 68)Úložný prostor v předním sedadle spolujezdce
95
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

DOČASNÝ ÚLOŽNÝ PROSTOR V SEDAČCE
DRUHÉ ŘADY
Toto je dočasný úložný prostor určený k použití, když
je sklopené opěradlo / loketní opěrka. Před zvednutím
opěradla / loketní opěrky nezapomeňte z této při\b
hrádky vyjmout všechny předměty.
ODKLÁDACÍ PROSTOR NA MAPY A
ÚCHYTKY NA NÁKUPNÍ TAŠKY
V SEDADLE DRUHÉ ŘADY
Odkládací prostor na mapy a úchytky na nákupní tašky
se nacházejí na zadní straně opěradla sedadla
řidiče.(obr. 69)PODLAHOVÁ ÚLOŽNÁ PŘIHRÁDKA
S VYJÍMATELNOU VLOŽKOU
POZNÁMKA:
Nastavte přední sedadlo alespoň do
středové polohy, abyste měli lepší přístup k úložné
přihrádce.
Podlahová úložná přihrádka se nachází za každým před-
ním sedadlem. Každá přihrádka o objemu 5,9 l pojme až
12 plechovek o objemu 0,35 l a led nebo jiné předměty.
Vyjímatelná vložka přihrádky umožňuje snadné plnění,
vyprazdňování a čištění.
Pro přístup k přihrádce odsuňte stranou podlahovou
krytinu (u určitých verzí / pro určité trhy). Tahem za
smyčku nahoru uvolněte západku a pak dalším tahem
dopředu otevřete víko přihrádky.(obr. 70)(obr. 69) Odkládací prostor na mapy a úchytky na nákupní tašky
(obr. 70) Úložná přihrádka v podlaze
96
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

Vložku lze snadno vyjmout za účelem čištění uchope-
ním za vyobrazené zářezy.(obr. 71)ELEKTRICKÉ ZÁSUVKY
12voltová zásuvka (13 A) se nachází ve středu středové
konzoly pod rádiem. Tato elektrická zásuvka se napájí,
když je spínač zapalování v poloze ON/RUN
(ZAPNUTO/CHOD) nebo ACC (PŘÍSLUŠENSTVÍ).
(obr. 72)
Tuto elektrickou zásuvku lze také použít jako běžný
zapalovač cigaret.
Na ochranu topného tělesa
nedržte zapalovač v poloze ohřevu.
Druhá 12voltová (13 A) elektrická zásuvka se nachází
ve schránce ve středové konzole. Zásuvky se napájejí,
když je zapalování nastaveno v poloze ON/RUN
(ZAPNUTO/CHOD), ACC (PŘÍSLUŠENSTVÍ) nebo
LOCK (ZAMKNOUT). (obr. 73)(obr. 71) Vyjímatelná vložka
(obr. 72)Přední elektrická zásuvka 12 V
97
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

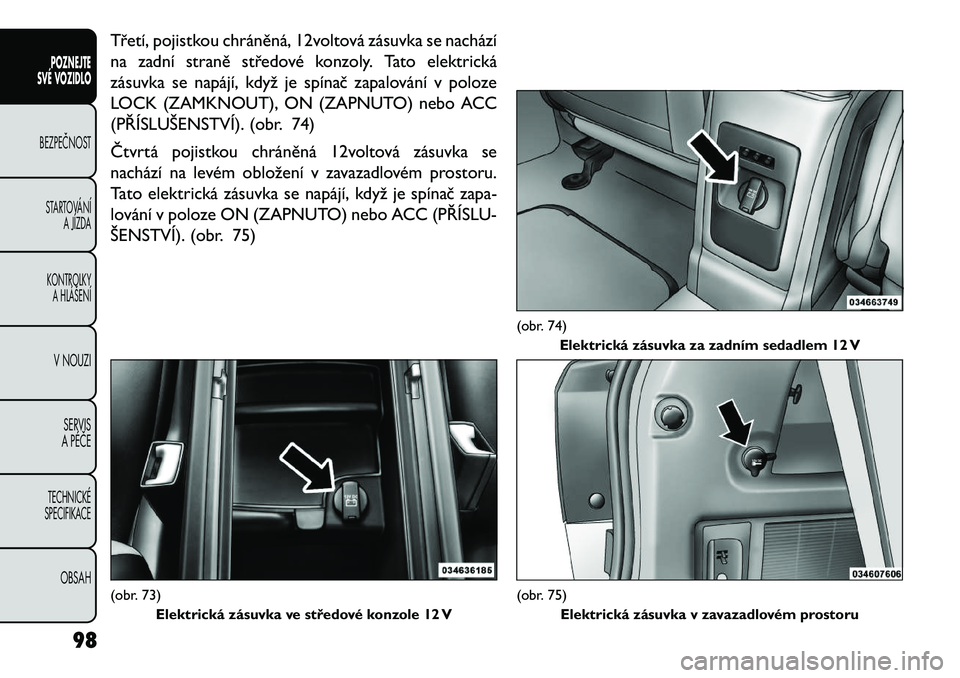

Třetí, pojistkou chráněná, 12voltová zásuvka se nachází
na zadní straně středové konzoly. Tato elektrická
zásuvka se napájí, když je spínač zapalování v poloze
LOCK (ZAMKNOUT), ON (ZAPNUTO) nebo ACC
(PŘÍSLUŠENSTVÍ). (obr. 74)
Čtvrtá pojistkou chráněná 12voltová zásuvka se
nachází na levém obložení v zavazadlovém prostoru.
Tato elektrická zásuvka se napájí, když je spínač zapa-
lování v poloze ON (ZAPNUTO) nebo ACC (PŘÍSLU\b
ŠENSTVÍ). (obr. 75)(obr. 73)Elektrická zásuvka ve středové konzole 12 V
(obr. 74)Elektrická zásuvka za zadním sedadlem 12 V(obr. 75)
Elektrická zásuvka v zavazadlovém prostoru
98
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH
