2013 FIAT DOBLO COMBI Instructieboek (in Dutch)

29
F0V0010mfig. 18
BELANGRIJK Als u het systeem op nul zet terwijl het
scherm van „Trip A” wordt weergegeven, dan worden
alleen de gegevens van „Trip A” op nul gezet.
BELANGRIJK Als u het systeem op nul zet terwijl het
scherm van „Trip B” wordt weergegeven, dan worden al-
leen de gegevens van „Trip B” op nul gezet.
Procedure voor het begin van een rit
Voor het op nul zetten (reset) moet u, met de sleutel in
stand MAR, langer dan 2 seconden op de knop TRIP
drukken.
Trip verlaten
De functie Trip verlaten: houd de knop SET ESC langer
dan 2 seconden ingedrukt. BELANGRIJK Als er geen informatie is, verschijnt bij alle
functies op de Tripcomputer de aanduiding „----” in plaats
van de waarde. Wanneer de normale werking weer her-
steld is, worden de waarden van de functies weer op nor-
male wijze weergegeven. De waarden die voor de sto-
ring werden weergegeven, worden niet op nul gezet en er
wordt geen nieuwe rit begonnen.
Bedieningsknop TRIP fig. 18
Met de knop TRIP, op het uiteinde van de rechter hen-
del, krijgt u, als de contactsleutel in stand MAR staat, toe-
gang tot de hiervoor beschreven gegevens en kunnen de
gegevens op nul worden gezet om een nieuwe rit te be-
ginnen:
– kort indrukken voor weergave van de verschillende ge-
gevens;
– even ingedrukt houden voor het op nul zetten (reset)
en het beginnen van een nieuwe rit.
Nieuwe rit
Begint als een reset is uitgevoerd:
– „handmatig” door de gebruiker door het indrukken van
de betreffende knop;
– „automatisch” wanneer de „afgelegde afstand” de waar-
de 99999,9 km of 9999,9 km, afhankelijk van het geïn-
stalleerde display, bereikt of wanneer de „reistijd” de
waarde 99.59 (99 uur en 59 minuten) of 999.59 (999 uur
en 59 minuten), afhankelijk van het geïnstalleerde display,
bereikt;
– iedere keer als de accu losgekoppeld is geweest.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

30
Rugleuning verstellen
Trek de hendel B-fig. 19 omhoog, steun daarbij niet met
de rug tegen de rugleuning en zet vervolgens de rugleu-
ning in de gewenste stand.
ZITPLAATSEN
BESTUURDERSSTOEL
(voor Cargo-uitvoeringen, indien aanwezig)
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Alle afstellingen mogen uitsluitend bij een
stilstaande auto worden uitgevoerd.
ATTENTIE!
Als u de hendel loslaat, moet altijd gecon-
troleerd worden of de stoel goed geblok-
keerd is door te proberen de stoel naar voren en naar
achteren te schuiven. Als de stoel niet goed geblok-
keerd is, kan deze onverwachts verschuiven, waar-
door u de controle over de auto kunt verliezen.
ATTENTIE!
Verstellen in lengterichting
Trek hendel A-fig. 19 omhoog en schuif de stoel naar vo-
ren of naar achteren: als u rijdt, moeten de armen licht ge-
bogen zijn en de handen op de stuurwielrand steunen.
fig. 19F0V0210m

31
BELANGRIJK De verstelling is alleen mogelijk als u op de
stoel zit.
Lendensteunverstelling bestuurdersstoel
(voor bepaalde uitvoeringen/markten)

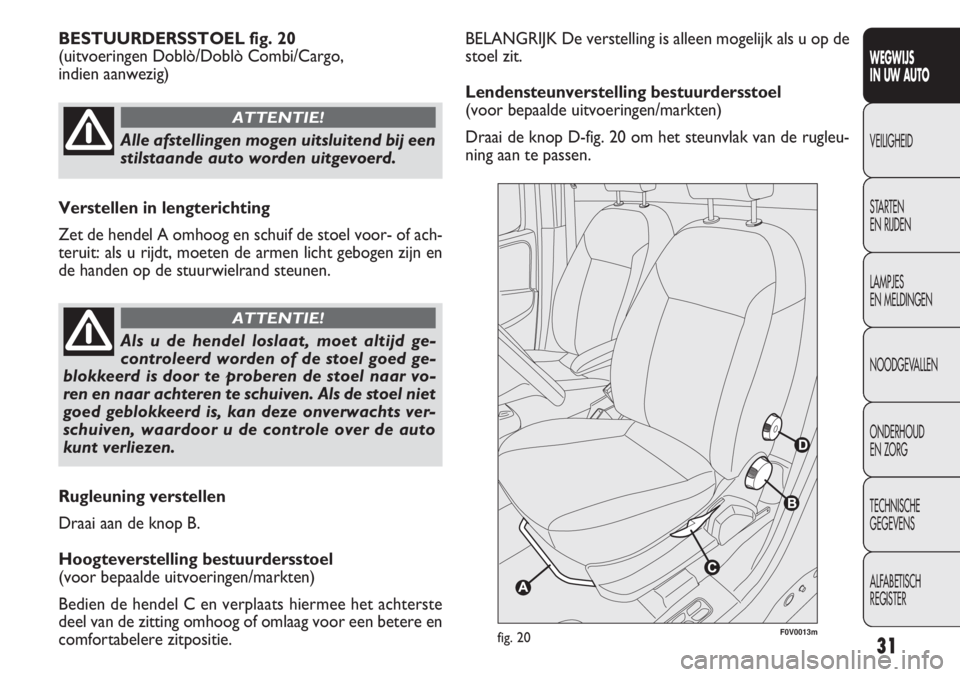

Draai de knop D-fig. 20 om het steunvlak van de rugleu-
ning aan te passen. BESTUURDERSSTOEL fig. 20
(uitvoeringen Doblò/Doblò Combi/Cargo,
indien aanwezig)
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0013mfig. 20
Alle afstellingen mogen uitsluitend bij een
stilstaande auto worden uitgevoerd.
ATTENTIE!
Verstellen in lengterichting
Zet de hendel A omhoog en schuif de stoel voor- of ach-
teruit: als u rijdt, moeten de armen licht gebogen zijn en
de handen op de stuurwielrand steunen.
Als u de hendel loslaat, moet altijd ge-
controleerd worden of de stoel goed ge-
blokkeerd is door te proberen de stoel naar vo-
ren en naar achteren te schuiven. Als de stoel niet
goed geblokkeerd is, kan deze onverwachts ver-
schuiven, waardoor u de controle over de auto
kunt verliezen.
ATTENTIE!
Rugleuning verstellen
Draai aan de knop B.
Hoogteverstelling bestuurdersstoel
(voor bepaalde uitvoeringen/markten)
Bedien de hendel C en verplaats hiermee het achterste
deel van de zitting omhoog of omlaag voor een betere en
comfortabelere zitpositie.

32fig. 21F0V0142mfig. 22
Stoel inklappen
Ga voor het inklappen van de stoel als volgt te werk:
❒open het portier aan passagierszijde;
❒bedien de hendels A-fig. 22 en klap de rugleuning naar
voren in de richting van de pijl; Stoelverwarming
(voor bepaalde uitvoeringen/markten)
Druk met de sleutel in stand MAR, op de knop A-fig. 21
om de functie in of uit te schakelen.
Bij inschakeling gaat het lampje op de knop branden.
INKLAPBARE PASSAGIERSSTOEL
(voor bepaalde uitvoeringen/markten)
Op enkele Cargo-uitvoeringen kan de passagiersstoel wor-
den ingeklapt.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0208m
Sluit het dashboardkastje voordat de in-
klapbare voorstoel aan passagierszijde
wordt ingeklapt, om beschadigingen te voorkomen.
ATTENTIE!
Schuif de stoel zo ver mogelijk naar achteren om deze vol-
ledig te kunnen omklappen en contact met het dashboard
te voorkomen.

33F0V0143mfig. 23
F0V0144mfig. 24
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
❒druk vervolgens de rugleuning B-fig. 23 omlaag: de stoel
is nu volledig ingeklapt in „tafel”-stand;
❒trek aan de lip C-fig. 24 en duw de rugleuning nog ver-
der omlaag: de stoel is nu volledig ingeklapt.
Stoel terugplaatsen
Ga om de stoel weer in de normale gebruiksstand te zet-
ten als volgt te werk:
❒pak de lip A-fig. 25 vast en trek de rugleuning omhoog;
❒bedien de hendels B-fig. 26 en trek de stoel verder om-
hoog.
F0V0145mfig. 25
Als de passagiersstoel volledig is ingeklapt,
mag de daardoor ontstane ruimte niet als
laadruimte gebruikt worden. Het is daarom raad-
zaam om eventuele voorwerpen op de stoelen te
verwijderen of vast te zetten om te voorkomen dat
ze tijdens het rijden een obstakel kunnen vormen
of gevaar opleveren.
ATTENTIE!

34
F0V0146mfig. 26
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als er geen scheidingswand tussen de ca-
bine en de laadruimte is, kunnen lange
voorwerpen of pakketten een deel van de passa-
giersruimte in beslag nemen. Zorg dat dergelijke
voorwerpen of pakketten goed bevestigd zijn aan
de betreffende haken en geen obstakel kunnen
vormen of gevaar opleveren tijdens het rijden.
ATTENTIE!
TOEGANG TOT DE ZITPLAATSEN ACHTER
(uitvoeringen Doblò en Doblò Combi)
De achterzitplaatsen zijn bereikbaar na het openen van een
van de zijschuifdeuren (zie de paragraaf „Portieren” in dit
hoofdstuk).
IN TAFELSTAND INKLAPBARE STOEL
(uitvoeringen Doblò en Doblò Combi, indien aanwezig)
Enkele uitvoeringen zijn uitgerust met een tot tafel in-
klapbare stoel.Schuif de tot tafel inklapbare stoel zo ver mogelijk naar ach-
teren om deze volledig te kunnen omklappen en contact met
het dashboard te voorkomen.
BELANGRIJK Verplaats de stoel uitsluitend als er geen pas-
sagiers op de achterzitplaatsen zitten.
Stoel inklappen:
❒Open het portier aan passagierszijde;
❒Bedien de hendel A en klap de rugleuning naar voren
in de richting van de pijl;
❒Druk vervolgens de rugleuning B omlaag: de stoel is nu
volledig ingeklapt in „tafel”-stand.
Stoel terugplaatsen:
❒bedien de hendel A en trek de rugleuning omhoog.
F0V0201mfig. 26b
Sluit het dashboardkastje voordat de in-
klapbare voorstoel aan passagierszijde in
de tafelstand wordt gezet, om beschadigingen te
voorkomen.
ATTENTIE!

35
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZITPLAATSEN 3eRIJ VERPLAATSEN
Ga als volgt te werk:
❒laat de hoofdsteunen van de achterbank geheel zakken;
❒plaats de veiligheidsgordel opzij en controleer of de
gordel niet gespannen is of gedraaid zit;
❒trek de borghendel A-fig. 26c van de rugleuning om-
hoog en kantel de rugleuning naar voren. Als de borg-
hendel omhoog staat, is er een „rode band” zichtbaar;
❒trek aan de lus B-fig. 26c op de achterzijde van de rug-
leuningen en kantel de zitplaatsen naar voren.
OPMERKING De deelbare zitplaatsen hebben op de on-
derrand van de zitting elastieken om de omgeklapte zit-
plaatsen te bevestigen aan de stangen voor de hoofdsteu-
nen van de zitplaatsen op de 2
erij.
ZITPLAATSEN 3
eRIJ VERWIJDEREN
Ga als volgt te werk:
❒verwijder de hoofdsteun van de zitplaats achter;
❒verwijder de schermrol uit de zitting;❒
plaats de veiligheidsgordel opzij en controleer of de
gordel niet gespannen is of gedraaid zit;
❒trek de borghendel A-fig. 26c van de rugleuning om-
hoog en kantel de rugleuning naar voren. Als de borg-
hendel omhoog staat, is er een „rode band” zichtbaar;
❒trek aan de lus B-fig. 26c op de achterzijde van de rug-
leuningen en kantel de zitplaatsen naar voren.
❒berg de hoofdsteun op door deze met de pennen in de
openingen in de zitting te steken;
❒druk op de hendel zoals is aangegeven in fig. 26d;
❒verwijder de zitplaats uit de vergrendelingen op de
vloer.
ZITPLAATSEN VAN 3
eRIJ TERUGPLAATSEN
Ga als volgt te werk:
❒steek de haken in de vloer fig. 26e;
❒druk op de hendel zoals is aangegeven in fig. 26d en
trek aan de hendel om te controleren of de zitplaats
goed vergrendeld is;
B
A
F0V0205mfig. 26cF0V0206mfig. 26d

SCHEIDINGSWA NDEN
(voor bepaalde uitvoeringen/markten)
CARGO-UITVOERINGEN
Vaste dichte scheidingswand fig. 27
Deze vormt de afscheiding tussen de passagiersruimte en
de laadruimte.
36
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
❒pak de hoofdsteun onder de zitting vandaan;
❒kantel de zitting en de rugleuning;
❒plaats de hoofdsteun terug;
❒plaats de schermrol terug in de zitting.
BELANGRIJK Controleer of de zitplaats goed vergrendeld
is aan de bevestigingen op de vloer en of de hendel A-
fig. 26c gesloten is („rode band” niet zichtbaar).
F0V0219mfig. 29F0V0103mfig. 28F0V0102m
F0V0207mfig. 26e
