2013 CITROEN DS5 Betriebsanleitungen (in German)

239Technische Daten

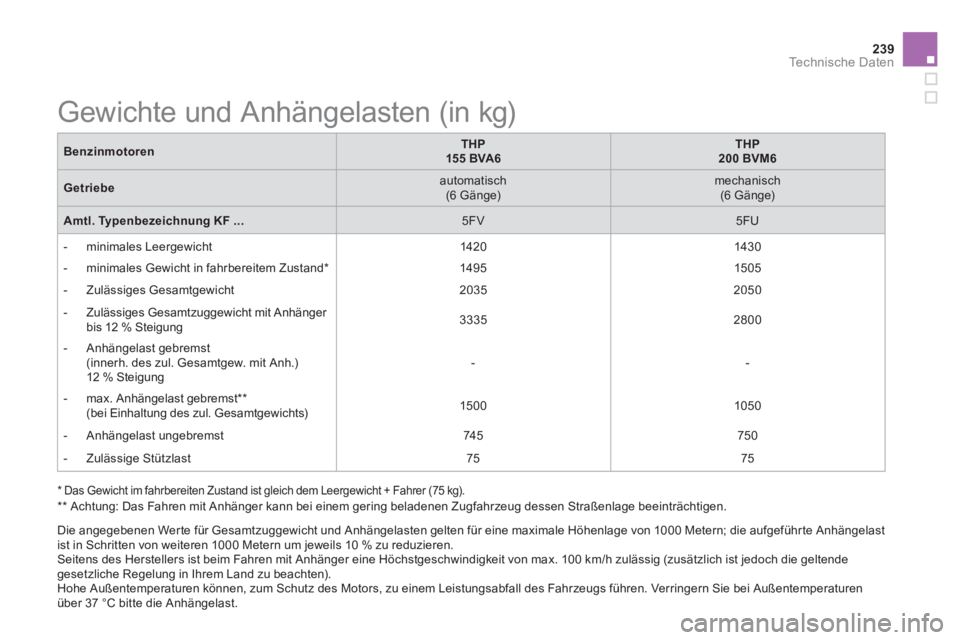

Gewichte und Anhängelasten (in kg)
BenzinmotorenTHP155 BVA6THP200 BVM6
Getriebe
automatisch (6 Gänge)
mechanisch(6 Gänge)

Amtl. Typenbezeichnung
KF ... 5FV

5FU



- minimales Leer
gewicht
1420 1430


- minimales
Gewicht in fahrbereitem Zustand *

1495
1505



- Zulässiges Gesamtgewicht 20352050



- Zulässiges Gesamtzuggewicht mit Anhänger
bis 12 % Steigung 33352800



- Anhängelast gebremst (innerh. des zul. Gesamtgew. mit Anh.) 12 % Steigung -
-



- max. Anhän
gelast gebremst ** (bei Einhaltung des zul. Gesamtgewichts) 1500
1050


- Anh
ängelast ungebremst 745
750



- Zulässige Stützlast75 75

*
Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).
**


Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Straßenlage beeinträchtigen.

Die an
gegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern; die aufgeführ te Anhängelast
ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen
über 37 °C bitte die Anhängelast.

241
Dieselmotorene-HDi
110/115 BMP6
HDi
160 FAP BVM6
HDi
160 FAP BVA6
Getriebeautomatisiertes Schaltgetriebe (6 Gänge)
Schaltgetriebe(6 Gänge)

Automatikgetriebe(6 Gänge)

Amtl. TypenbezeichnungKF
...

9HR/9HD

RHH
Hubraum
(cm 3 ) 1560

1997
Bohrun
g x Hub (mm)
75 x 88,3
85 x 88

Höchstleistung: EG-Norm (kW)82/84
120
120
Drehzahl bei Höchstleistun
g (U/min)3600
3750
Maximales Drehmoment: EG-Norm
(Nm)

270340

Drehzahl bei max. Drehmoment (U/min)1750
2000

Kr
aftstoff Diesel

Katalysator
ja
P
artikelfilter ja ja
Ölfüllmen
gen (in Liter)
Motor
(mit Austausch der Ölfilterpatrone) -
-
-















Dieselmotoren und Getriebe
Technische Daten

Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern; die aufgeführte Anhängelast ist in Schritten von weiteren
1000 Metern zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land
zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.
*

Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg). **

Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Dieselmotorene-HDi110/115 BMP6HDi160 FAP BVM6HDi160 FAP BVA6
Getriebeautomatisiert (6 Gänge)
mechanisch(6 Gänge)
automatisch (6 Gänge)

Amtl. TypenbezeichnungKF ...9HR/9HDRHH



- minimales Leergewicht
1420 1530

1540



-
Gewicht in fahrbereitem Zustand *


1495

1605

1 615



- Zulässi
ges Gesamtgewicht 2020
21302 125



- Zulässiges Gesamtzuggewicht mit Anhänger
bis 12 % Steigung 3120
3330
3 325



- Anhängelast gebremst
bis 12 % Steigung
11001200

1200


- max.Anhän
gelast gebremst ** (bei
Einhaltung des zul. Gesamtzuggew.) 1400
1500
1 500



- Anhängelast ungebremst
745

750



- zulässi
ge Stützlast
75

















Gewichte und Anhängelasten (in kg)

243Technische Daten

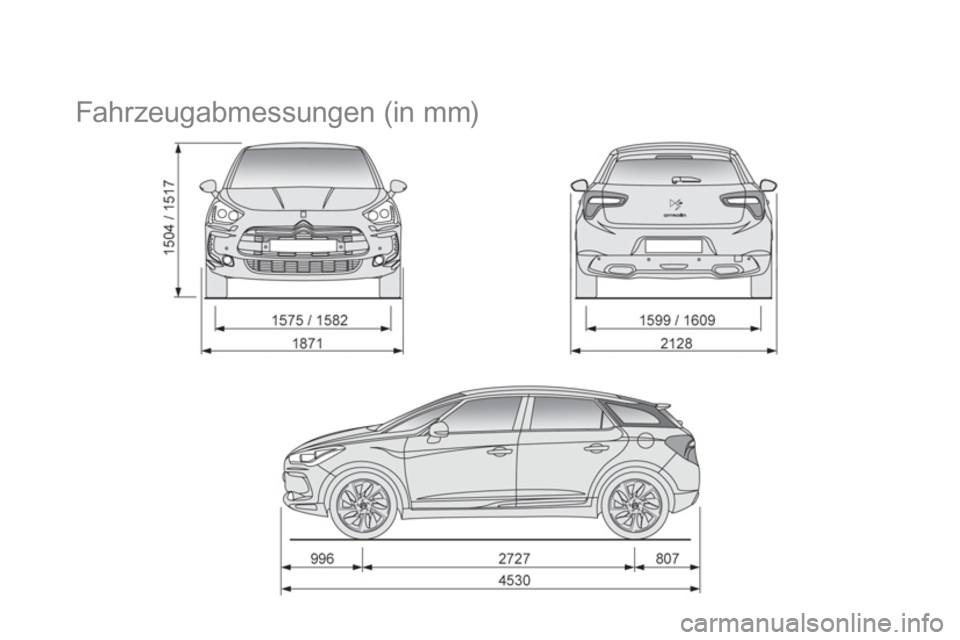

Fahrzeugabmessungen (in mm)

245
Technische Daten

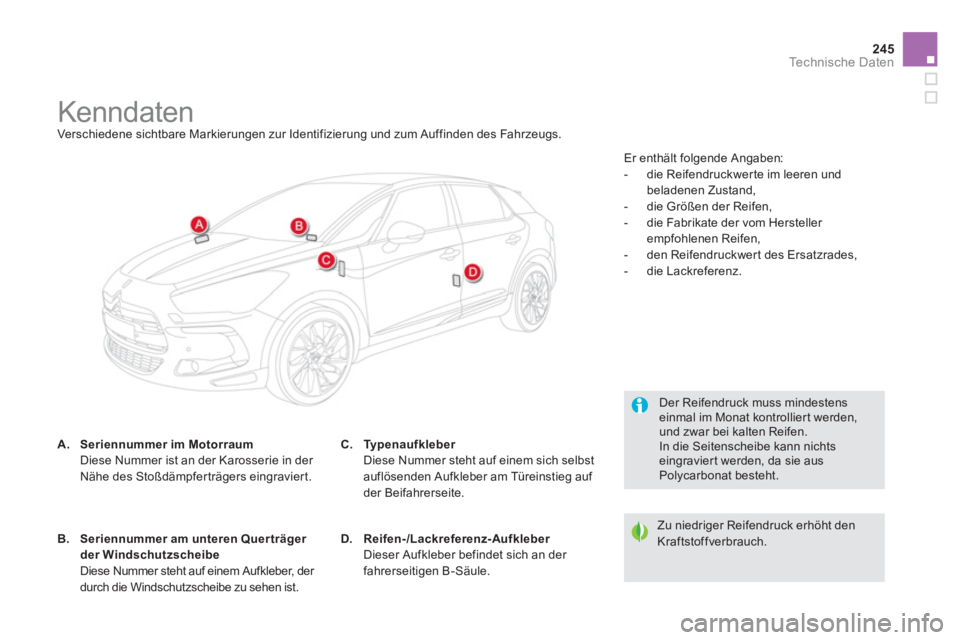

Kenndaten
Verschiedene sichtbare Markierungen zur Identifizierung und zum Auffinden des Fahrzeugs.
A.Seriennummer im Motorraum Diese Nummer ist an der Karosserie in der
Nähe des Stoßdämpferträgers eingraviert.

Der Reifendruck muss mindestens einmal im Monat kontrolliert werden,und zwar bei kalten Reifen.
In die Seitenscheibe kann nichtseingraviert werden, da sie ausPolycarbonat besteht.


Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch. B.Seriennummer am unteren Quer träger der Windschutzscheibe Diese Nummer steht auf einem Aufkleber, der durch die Windschutzscheibe zu sehen ist.
C.Typenaufkleberr Diese Nummer steht auf einem sich selbst
auflösenden Aufkleber am Türeinstieg auf der Beifahrerseite.
D.Reifen-/Lackreferenz-Aufkleber Dieser Aufkleber befindet sich an der
fahrerseitigen B-Säule. Er enthält fol
gende Angaben:


- die Reifendruckwerte im leeren undbeladenen Zustand,

- die Größen der Reifen,

- die Fabrikate der vom Hersteller empfohlenen Reifen,

- den Reifendruckwert des Ersatzrades,

- die Lackreferenz.

011
Audio und Telematik
